Tủ điều khiển khởi động Star-Delta điện Junray là giải pháp khởi động giảm điện áp tiết kiệm chi phí được thiết kế đặc biệt cho động cơ công suất cao không yêu cầu điều chỉnh tốc độ. Bằng cách sử dụng công nghệ khởi động sao-tam giác, nó giảm dòng khởi động xuống còn 1/3 mức khởi động trực tiếp, loại bỏ hiệu quả tình trạng sụt điện áp lưới, sốc cơ học và hư hỏng thiết bị do dòng khởi động quá mức gây ra. Với cấu trúc đơn giản và chắc chắn, nó mang lại độ tin cậy cao hơn đáng kể và tỷ lệ hỏng hóc thấp hơn so với các biến tần, trong khi chi phí thấp hơn khoảng 60%. Công suất định mức từ 15kW đến 315kW với mức bảo vệ IP40, hỗ trợ cả lắp đặt trên sàn và treo tường. Thích hợp cho các ứng dụng công suất cao như máy bơm nước, quạt, máy nén khí và băng tải trong các cơ sở công nghiệp, đô thị và thương mại, nơi khởi động trơn tru và bảo vệ thiết bị là rất quan trọng.
Khi nhiều doanh nghiệp sử dụng động cơ công suất lớn sẽ gặp phải hai vấn đề cốt lõi: Thứ nhất, khi khởi động trực tiếp động cơ, dòng khởi động quá lớn, không chỉ tác động mạnh đến lưới điện, ảnh hưởng đến hoạt động bình thường của các thiết bị khác mà còn dễ làm hỏng động cơ, gây hư hỏng thiết bị và ngừng sản xuất; Thứ hai, để giải quyết vấn đề dòng khởi động, sử dụng tủ điều khiển chuyển đổi tần số là quá tốn kém. Đối với các tình huống không yêu cầu điều chỉnh tốc độ mà chỉ cần giảm dòng khởi động thì chi phí cực kỳ thấp, dẫn đến lãng phí chi phí.
Tủ điều khiển khởi động Star-Delta được thiết kế chính xác để giải quyết vấn đề khó khăn này. Nó được phát triển đặc biệt cho động cơ công suất cao, không cần cấu trúc phức tạp, nó có thể khởi động giảm điện áp hiệu quả, cân bằng tính thực tế và tính kinh tế, đồng thời đáp ứng hoàn hảo nhu cầu khởi động của nhiều động cơ công suất cao không cần điều chỉnh tốc độ.
|
Tên thông số |
Thông số kỹ thuật |
|
Điện áp định mức |
AC 380V |
|
Tần số định mức |
50Hz |
|
Công suất định mức |
15kw~315kw (Có thể tùy chỉnh) |
|
Bắt đầu hiện tại |
1/3 khởi động trực tiếp |
|
Cấp độ bảo vệ |
IP40 |
|
Phương pháp cài đặt |
Gắn trên sàn / Treo tường |
Giảm điện áp khi khởi động để bảo vệ lưới điện và giúp động cơ bền hơn
Trong quá trình khởi động, phương thức kết nối sao-tam giác được áp dụng, có thể giảm dòng khởi động một cách chính xác xuống 1/3 dòng khởi động trực tiếp. Điều này giúp loại bỏ hoàn toàn tác động của dòng điện lớn lên lưới điện, tránh dao động điện áp trong lưới ảnh hưởng đến các thiết bị khác và ngăn chặn hiệu quả động cơ bị cháy do dòng khởi động quá mức, từ đó kéo dài tuổi thọ của động cơ, giảm chi phí thay thế thiết bị và giải quyết các điểm yếu cốt lõi khi khởi động động cơ công suất lớn.
So với tủ điều khiển biến tần, giá của Tủ điều khiển khởi động Star-Delta đã trực tiếp giảm 60%. Không cần phải chi một số tiền lớn cho các thiết bị tần số biến đổi phức tạp. Đối với các tình huống không cần điều chỉnh tốc độ và chỉ cần giảm dòng điện khởi động, nó có thể đáp ứng đầy đủ các yêu cầu sử dụng, giảm đáng kể chi phí mua sắm của doanh nghiệp và giảm đầu tư vận hành và bảo trì sau này. Hiệu suất chi phí của nó vượt trội hơn nhiều so với các sản phẩm tương tự.
Từ bỏ mô-đun chuyển đổi tần số phức tạp, áp dụng thiết kế cấu trúc đơn giản và thiết thực, trong quá trình vận hành nó ổn định hơn, tỷ lệ hỏng hóc cực thấp. Đặc biệt thích hợp cho các tình huống có tải ổn định và hiếm khi cần bảo trì thiết bị. Không cần tắt máy thường xuyên để bảo trì, giảm gián đoạn sản xuất do lỗi thiết bị và nâng cao hiệu quả sản xuất.
Được tích hợp với các chức năng bảo vệ quá tải, quá dòng, quá áp và thiếu điện áp, nó có thể theo dõi trạng thái hoạt động của động cơ trong thời gian thực. Khi động cơ có bất kỳ sự bất thường nào, thiết bị sẽ tự động tắt, bảo vệ hiệu quả động cơ và các thiết bị liên quan, ngăn ngừa hư hỏng thiết bị, tránh các mối nguy hiểm tiềm ẩn về an toàn và thiệt hại kinh tế do hỏng hóc thiết bị và đảm bảo hoạt động đáng tin cậy hơn.
Cài đặt thuận tiện và hiệu quả.
Quá trình cài đặt rất đơn giản. Không cần kỹ thuật viên chuyên nghiệp phải dành nhiều thời gian để gỡ lỗi. Nó có thể được hoàn thành nhanh chóng và phù hợp cho các dự án kỹ thuật tiến bộ nhanh chóng khác nhau. Nó giảm thời gian lắp đặt và cho phép thiết bị được đưa vào sử dụng càng sớm càng tốt, từ đó nâng cao hiệu quả tiến độ dự án.

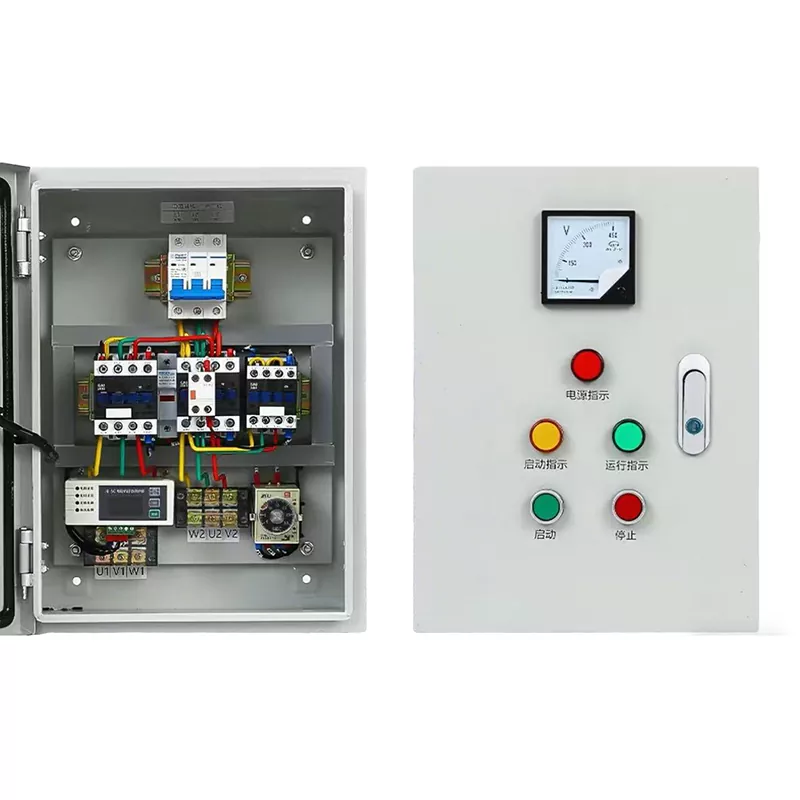

Tủ điều khiển khởi động Star-Delta của chúng tôi chú ý đến từng chi tiết. Từ các thành phần cốt lõi đến quy trình nối dây, nó đều tuân thủ nghiêm ngặt các tiêu chuẩn ngành. Với các sản phẩm chất lượng cao, nó loại bỏ những lo ngại về việc mua sắm và đảm bảo hoạt động ổn định lâu dài. Nó được trang bị mô-đun khởi động hình tam giác sao chuyên dụng. Các thành phần cốt lõi có chất lượng tuyệt vời và có thể đạt được mức khởi động giảm điện áp một cách chính xác, giảm dòng điện khởi động một cách hiệu quả. Nó cũng có nhiều bộ phận bảo vệ để bảo vệ hoàn toàn sự an toàn khi vận hành động cơ và ngăn ngừa mọi tình huống bất thường. Rơle thời gian chính xác có thể tự động chuyển đổi giữa chế độ khởi động sao và tam giác, với khả năng chuyển đổi chính xác và vận hành đáng tin cậy mà không cần thao tác thủ công. Thiết kế tản nhiệt và thông gió chuyên dụng nhanh chóng loại bỏ nhiệt sinh ra trong quá trình vận hành thiết bị, ngăn ngừa các bộ phận bị lão hóa do quá nhiệt và kéo dài tuổi thọ của thiết bị. Quy trình đấu dây tiêu chuẩn đảm bảo tách biệt đường dây điện và đường tín hiệu, với đường dây thẳng và dọc, đánh dấu đầu cực rõ ràng, giúp việc bảo trì sau này trở nên thuận tiện và cũng tuân thủ các tiêu chuẩn an toàn, giúp dự án được nghiệm thu suôn sẻ.
Tủ điều khiển khởi động Star-Delta, với hiệu suất tuyệt vời và khả năng thích ứng linh hoạt, được sử dụng rộng rãi trong nhiều tình huống khác nhau của động cơ công suất lớn không cần điều chỉnh tốc độ, phù hợp chính xác với yêu cầu khởi động của các ngành công nghiệp khác nhau.
Trong trường hợp máy bơm nước công suất lớn, nó phù hợp với nhiều loại máy bơm cấp nước công suất lớn khác nhau, giúp khởi động giảm áp suất trơn tru và tránh hư hỏng máy bơm do dòng khởi động quá cao;
Trong trường hợp quạt công suất lớn, nó có thể được sử dụng để khởi động nhiều loại quạt công suất lớn khác nhau, giảm dòng điện khởi động và đảm bảo quạt hoạt động ổn định;
Trong kịch bản máy nén khí công suất lớn, nó phù hợp để khởi động máy nén khí, có tính đến cả độ êm ái khi khởi động và bảo vệ thiết bị;
Trong kịch bản băng tải công suất lớn, nó giúp băng tải khởi động êm ái, giảm hao mòn thiết bị và nâng cao hiệu quả vận chuyển;
Đồng thời, nó cũng tương thích với các động cơ công suất lớn khác không cần điều chỉnh tốc độ, dù trong sản xuất công nghiệp, kỹ thuật đô thị hay các nhà máy chế biến khác nhau, nó đều có thể được điều chỉnh.
Dự án này liên quan đến việc trang bị thêm hệ thống điện cho máy bơm chữa cháy trong khu phức hợp thương mại. Hệ thống lắp đặt bao gồm máy bơm chữa cháy chính công suất 30kW và bộ máy bơm ổn áp. Được phân loại là tải chữa cháy khẩn cấp Cấp I, hệ thống này yêu cầu các tiêu chuẩn cao về độ ổn định khi khởi động, tác động tối thiểu lên lưới điện và độ tin cậy của thiết bị.
Thiết bị ban đầu sử dụng phương pháp khởi động trực tiếp (DOL). Dòng điện khởi động lớn khi khởi động thường gây ra hiện tượng sụt điện áp, đèn nhấp nháy và quá tải tức thời trên các cầu dao ngược dòng. Hơn nữa, việc khởi động đột ngột có nguy cơ làm hỏng cấu trúc cơ khí của máy bơm và rút ngắn tuổi thọ của động cơ. Để giảm dòng khởi động, đảm bảo khởi động trơn tru và bảo vệ cả lưới điện và thiết bị chữa cháy, hệ thống đã được nâng cấp lên tủ điều khiển khởi động giảm điện áp Star-Delta (Y/Δ), qua đó đáp ứng các yêu cầu về mã an toàn phòng cháy khi khởi động với tác động thấp.
Dòng khởi động quá mức: Dòng khởi động DOL đạt 6–7 lần dòng định mức, thường xuyên gây ra dao động điện áp lưới và gián đoạn nguồn điện tạm thời cho thiết bị tại chỗ.
Hư hỏng do sốc cơ học: Mô-men xoắn tức thời quá mức trong quá trình khởi động "cứng" ở mức điện áp tối đa khiến các khớp nối và vòng bi của máy bơm chịu áp lực lặp đi lặp lại, dẫn đến tỷ lệ hỏng hóc, tiếng ồn và độ rung cao.
Ngắt cầu dao ngược dòng: Dòng điện chạy vào cao gây ra tình trạng quá tải tức thời trên các cầu dao đầu vào, dẫn đến thỉnh thoảng bị ngắt gây khó chịu và có nguy cơ thiết bị chữa cháy không hoạt động đáng tin cậy.
Không tuân thủ các tiêu chuẩn nghiệm thu về an toàn phòng cháy chữa cháy: Nghiêm cấm khởi động trực tiếp đối với máy bơm chữa cháy công suất lớn; bắt buộc phải khởi động với điện áp giảm. Phương pháp khởi động ban đầu không đáp ứng được tiêu chí chấp nhận.
Không có khả năng xử lý các chu kỳ khởi động-dừng thường xuyên: Việc khởi động DOL gây ra tổn thất nhiệt cao, khiến nó không phù hợp với các hoạt động khởi động-dừng thường xuyên cần thiết trong quá trình vận hành hệ thống chữa cháy và thử nghiệm liên kết.
Dựa trên thông số kỹ thuật động cơ máy bơm chữa cháy 30kW và mã điện chữa cháy, tủ điều khiển khởi động giảm áp Star-Delta chuyên dụng đã được lắp đặt. Các tủ này tạo điều kiện thuận lợi cho việc khởi động điện áp giảm theo cấu hình Star, sau đó là chuyển đổi tự động, có độ trễ thời gian sang vận hành toàn điện áp Delta. Chúng có tính năng bảo vệ chống quá tải, mất pha, đoản mạch và các vấn đề về nhiệt cũng như khả năng điều khiển liên kết cục bộ và từ xa. Thông số kỹ thuật thiết bị cốt lõi
Tải có kiểm soát: Động cơ bơm phun nước chữa cháy ba pha 30 kW
Phương pháp khởi động: Khởi động điện áp giảm sao (Y) → Công tắc trễ thời gian sang Delta (Δ) để vận hành định mức
Dòng khởi động: Giảm xuống còn 1/3 dòng khởi động trực tiếp; giảm thiểu đáng kể tác động của lưới điện
Linh kiện điều khiển: Công tắc tơ chính, công tắc tơ điểm sao, công tắc tơ chạy, rơle trễ thời gian, bộ bảo vệ quá tải nhiệt
Thời gian chuyển đổi: Độ trễ 7 giây thông minh để chuyển đổi; được tối ưu hóa cho đặc tính khởi động bơm trơn tru, không tải
Chức năng điều khiển: Khởi động thủ công cục bộ, khởi động từ xa thông qua liên kết báo cháy, phản hồi vận hành, báo lỗi
Chức năng bảo vệ: Bảo vệ mất pha, bảo vệ quá tải, bảo vệ ngắn mạch, bảo vệ tắt máy quá tải nhiệt
Giảm đáng kể tác động khi khởi động: Khi khởi động điện áp giảm Star-Delta giới hạn dòng điện khởi động ở phạm vi hợp lý, loại bỏ hiệu quả tình trạng sụt áp và dao động của lưới điện.
Khởi động cực kỳ êm ái: Khởi động nhẹ nhàng giúp loại bỏ những cú sốc cơ học khắc nghiệt; giảm đáng kể tác động của búa nước lên máy bơm, động cơ và đường ống, từ đó kéo dài tuổi thọ của thiết bị.
Logic bảo vệ mạnh mẽ và đáng tin cậy: Nhiều lớp bảo vệ điện phát hiện chính xác các lỗi mất pha, quá tải và khóa rôto, kích hoạt tắt máy và báo động kịp thời để đảm bảo thiết bị sẵn sàng hoạt động.
Hỗ trợ liên kết hệ thống chữa cháy: Tích hợp với bảng điều khiển báo cháy để cho phép tự động khởi động khi có hỏa hoạn, khởi động/dừng từ xa và phản hồi trạng thái, tuân thủ đầy đủ các tiêu chuẩn chấp nhận về an toàn phòng cháy chữa cháy.
Thiết kế hoàn thiện và tỷ lệ hỏng hóc thấp: Mạch điều khiển Star-Delta đơn giản, ổn định, dễ bảo trì và có khả năng chống nhiễu cao—lý tưởng cho các thiết bị chữa cháy ở chế độ chờ trong thời gian dài nhưng phải hoạt động ngay lập tức khi cần.
Vận hành lưới điện ổn định: Dòng điện khởi động giảm đáng kể; không có dao động điện áp hoặc ánh sáng nhấp nháy xảy ra trong cơ sở và máy cắt ngược dòng không ngắt do quá tải tức thời.
Khởi động êm ái, không bị sốc: Động cơ và máy bơm khởi động êm ái với độ rung và tiếng ồn giảm đáng kể; rủi ro liên quan đến búa nước đường ống được loại bỏ hoàn toàn.
Bảo vệ chính xác và đáng tin cậy: Nhiều lần chạy thử nghiệm và kiểm tra liên kết được thực hiện thành công mà không có cảnh báo sai hoặc các hoạt động ngoài ý muốn; 100% tính toàn vẹn hoạt động của thiết bị.
Chấp nhận an toàn phòng cháy thành công: Phương pháp khởi động, logic điều khiển và các chức năng liên kết tuân thủ đầy đủ các quy tắc thiết kế điện cho hệ thống an toàn phòng cháy, vượt qua đợt kiểm tra nghiệm thu cuối cùng.
Giảm chi phí O&M: Tỷ lệ hỏng hóc thiết bị đã giảm đáng kể; loại bỏ nhu cầu sửa chữa thường xuyên hoặc thay thế bộ phận cơ khí, đảm bảo hoạt động lâu dài ổn định và đáng tin cậy. Tóm tắt trường hợp
Tủ điều khiển khởi động giảm điện áp Star-Delta đại diện cho giải pháp khởi động hoàn thiện và được sử dụng rộng rãi nhất cho các thiết bị công suất cao—chẳng hạn như máy bơm nước, quạt, động cơ công nghiệp và hệ thống chữa cháy—có công suất từ 30 kW đến 132 kW. Đặc trưng bởi cấu trúc đơn giản, độ ổn định cao, tỷ lệ hỏng hóc thấp và hiệu quả chi phí tuyệt vời, nó giảm thiểu hiệu quả hiện tượng khởi động động cơ và bảo vệ cả lưới điện và thiết bị cơ khí. Tuân thủ các tiêu chuẩn an toàn cháy nổ và điện công nghiệp, nó đóng vai trò là thiết bị điều khiển tiêu chuẩn cho các tòa nhà dân dụng, dự án đô thị và hệ thống điện công nghiệp.
