Làm thế nào máy biến dòng chống nước ngoài trời Cthw6 có thể đơn giản hóa việc giám sát nguồn điện áp thấp

Điện Junraysản xuấtMáy biến dòng chống nước ngoài trời Cthw6cho các ứng dụng cải tiến phân phối điện áp thấp, giám sát năng lượng, đo lường và bảo vệ. Cấu trúc lõi kép của nó cho phép lắp đặt xung quanh các dây cáp hoặc thanh cái hiện có mà không cần cắt dây dẫn, giúp giảm thời gian lắp đặt và tránh tình trạng gián đoạn nguồn điện không cần thiết.

Máy biến dòng là một thành phần cảm biến quan trọng để đo và giám sát dòng điện trong hệ thống phân phối. Tuy nhiên, đối với các cơ sở hiện có, việc lắp đặt máy biến áp lõi kín thông thường có thể yêu cầu ngắt kết nối cáp, tháo thanh cái hoặc tắt máy theo kế hoạch. Thiết kế CTHW6 giải quyết những thách thức này bằng cấu trúc lõi tách đóng mở, lõi từ tính có độ chính xác cao, vỏ chống cháy cách điện và thiết kế kết nối chống thấm nước. Những tính năng này làm cho nó phù hợp với các nhà máy công nghiệp, tòa nhà thương mại, tủ phân phối, hệ thống quang điện, ứng dụng lưu trữ năng lượng và cơ sở hạ tầng sạc EV, nơi việc thu thập dòng điện đáng tin cậy và lắp đặt trang bị thêm thuận tiện là rất quan trọng.

Mục lục

1. Máy biến dòng chống nước ngoài trời Cthw6 là gì?
2. Tại sao thiết kế lõi chia lại quan trọng đối với việc trang bị thêm hệ thống phân phối điện?
3. Những tính năng chính nào hỗ trợ phép đo dòng điện đáng tin cậy?
4. Sơ lược về tính năng kỹ thuật của Cthw6
5. Máy biến áp được lắp đặt như thế nào?
6. Máy biến áp có thể được sử dụng ở đâu?
7. Người mua nên cân nhắc điều gì trước khi lựa chọn?
8. Ứng dụng trang bị thêm thực sự cho thấy điều gì?
9. Câu hỏi thường gặp

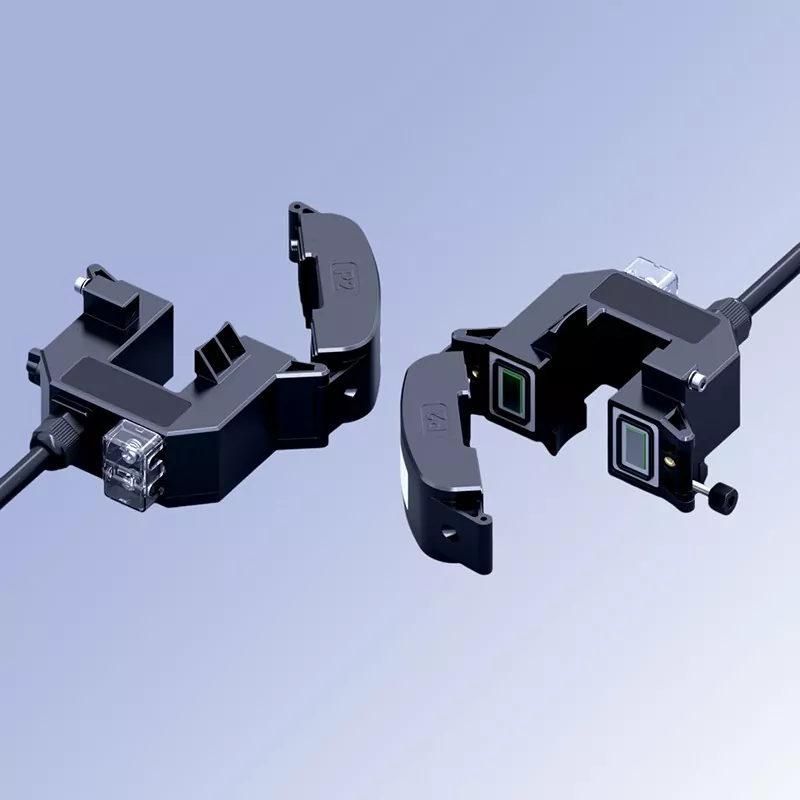

Máy biến dòng chống nước ngoài trời Cthw6 là gì?

Máy biến dòng, thường được gọi là CT, chuyển đổi dòng điện sơ cấp cao thành dòng điện thứ cấp nhỏ hơn có thể được đo một cách an toàn bằng đồng hồ đo, thiết bị đầu cuối giám sát hoặc thiết bị bảo vệ. Trong các hệ thống phân phối điện áp thấp, điều này cho phép người vận hành thu được dữ liệu điện hữu ích mà không cần kết nối trực tiếp thiết bị đo nhạy cảm với toàn bộ dòng điện sơ cấp.

Dòng CTHW6 được thiết kế đặc biệt cho các ứng dụng mà mạch điện hiện có cần giám sát hoặc nâng cấp. Không giống như các máy biến áp lõi rắn truyền thống, cấu trúc lõi kép của nó có thể được mở và kẹp xung quanh cáp hoặc thanh cái hiện có. Điều này làm cho nó đặc biệt hữu ích khi cơ sở hạ tầng điện đã hoạt động và việc nối lại dây điện rộng rãi là điều không mong muốn.

Cấu trúc hướng đến ngoài trời cũng kết hợp vỏ nhựa kỹ thuật cách nhiệt với lớp bọc epoxy bên trong và kết nối cáp chống thấm nước. Các yếu tố thiết kế này giúp máy biến áp chịu được độ ẩm, bụi, thay đổi nhiệt độ và các điều kiện khác gặp phải trong thiết bị phân phối và lắp đặt ngoài trời.

Tại sao thiết kế lõi chia lại quan trọng đối với việc trang bị thêm hệ thống phân phối điện?

Các dự án trang bị thêm có những yêu cầu khác với việc lắp đặt hệ thống điện mới. Khi lắp ráp một tủ phân phối mới, các kỹ sư có thể dự trữ không gian và lắp đặt các máy biến áp xuyên lỗ thông thường trước khi đóng điện. Cơ sở hiện tại có thể không có được tính linh hoạt này.

Việc lắp đặt truyền thống có thể bao gồm việc ngắt kết nối dây dẫn hoặc tháo dỡ thanh cái. Tùy thuộc vào cơ sở, điều này có thể dẫn đến gián đoạn sản xuất, tăng thêm lao động và phối hợp ngừng hoạt động phức tạp. Máy biến áp lõi kép cung cấp một cách tiếp cận khác: vỏ mở ra, dây dẫn được định vị qua khe hở và vỏ được đóng và khóa.

Lợi ích trang bị thêm chính

• Giảm sự gián đoạn cài đặt:Các cáp hiện tại không cần phải cắt đối với phương pháp lắp đặt lõi chia.
• Cài đặt trường nhanh hơn:Cấu trúc đóng mở giúp đơn giản hóa việc định vị xung quanh các dây dẫn hiện có.
• Yêu cầu sửa đổi thấp hơn:Bố trí phân phối hiện tại có thể được giữ lại thay vì được xây dựng lại rộng rãi.
• Nâng cấp giám sát linh hoạt:Cảm biến dòng điện bổ sung có thể được đưa vào các mạch hiện có.
• Sự phù hợp tốt hơn cho các cơ sở điều hành:Nó rất hữu ích khi giảm thiểu thời gian ngừng hoạt động theo kế hoạch là một yêu cầu quan trọng của dự án.

Đối với công việc điện quan trọng về an toàn, việc lắp đặt phải luôn được thực hiện bởi nhân viên có trình độ phù hợp tuân theo các quy trình an toàn điện hiện hành. Thiết kế lõi kép cải thiện sự thuận tiện khi lắp đặt nhưng không loại bỏ nhu cầu thực hành làm việc an toàn.

Những tính năng chính nào hỗ trợ phép đo dòng điện đáng tin cậy?

Lõi từ có độ chính xác cao

Máy biến áp sử dụng lõi thép silicon định hướng dạng hạt được thiết kế để mang lại độ thấm từ cao, tổn thất từ ​​tính thấp và phạm vi hoạt động tuyến tính rộng. Thông tin sản phẩm chỉ định độ chính xác đo sáng Loại 0,5/0,5S, hỗ trợ các ứng dụng cần có dữ liệu dòng điện ổn định để đo lường và giám sát.

Khóa cơ an toàn

Sau khi dây dẫn được định vị bên trong khe hở, hai phần vỏ được đóng lại và cố định bằng vít khóa. Việc đóng đúng cách giúp duy trì sự liên kết nhất quán của lõi từ, điều này rất quan trọng đối với độ ổn định của phép đo.

Vỏ cách nhiệt chống cháy

Vỏ được sản xuất từ ​​​​nhựa kỹ thuật chống cháy có độ bền cao. Lớp bọc epoxy được đổ chân không bên trong giúp bảo vệ bổ sung chống ẩm, bụi và ăn mòn đồng thời cải thiện hiệu suất cách nhiệt.

Xác định phân cực rõ ràng

Dấu hiệu P1/P2 và chỉ báo phân cực đầu cuối thứ cấp được xác định rõ ràng trên sản phẩm. Điều này giúp các kỹ thuật viên thiết lập chính xác các kết nối chính và phụ trong quá trình lắp đặt và vận hành thử.

Kết nối cáp chống nước

Một tuyến cáp chống thấm nước được tích hợp ở kết nối đầu ra. Đối với việc lắp đặt ngoài trời hoặc đặc biệt ẩm ướt, việc bịt kín bổ sung tại các kết nối dây có thể cải thiện hơn nữa việc bảo vệ môi trường.

Sơ lược về tính năng kỹ thuật của Cthw6

Người mua nên xác nhận tỷ lệ chuyển đổi cần thiết, kích thước khẩu độ, loại dây dẫn, cấp chính xác, môi trường lắp đặt và các yêu cầu đầu ra thứ cấp trước khi đặt hàng. Thông số kỹ thuật phi tiêu chuẩn tùy chỉnh cũng có thể được thảo luận theo yêu cầu của dự án.

Máy biến áp được lắp đặt như thế nào?

Thiết kế đóng mở nhằm mục đích giúp việc lắp đặt tại hiện trường trở nên đơn giản hơn. Một trình tự cài đặt điển hình bao gồm các bước sau:

1. Nới lỏng vít khóa bên và mở vỏ máy biến áp.
2. Đặt cáp hoặc thanh cái xuyên qua tâm của khe hở.
3. Đảm bảo dây dẫn được đặt đúng tâm và không gây cản trở cho vỏ.
4. Đóng phần trên và phần dưới và siết chặt vít khóa.
5. Mở nắp đầu cực trong suốt và nối dây thứ cấp theo dấu phân cực.
6. Kiểm tra đóng cửa cơ khí, hệ thống dây điện, cách điện và tín hiệu đo lường trước khi vận hành.

Một điểm an toàn quan trọng là không được để hở mạch thứ cấp CT trong khi dây dẫn sơ cấp được cấp điện. Thứ cấp hở có thể tạo ra điện áp nguy hiểm. Do đó, các chuyên gia điện có trình độ phải tuân theo hướng dẫn của nhà sản xuất và các yêu cầu an toàn điện hiện hành trong quá trình lắp đặt, thử nghiệm và bảo trì.

Máy biến áp có thể được sử dụng ở đâu?

Sự kết hợp giữa lắp đặt lõi tách và bảo vệ môi trường giúp CTHW6 phù hợp với nhiều ứng dụng giám sát điện hạ thế.

Giám sát năng lượng công nghiệp

Dây chuyền sản xuất, máy bơm, quạt, máy nén, máy công cụ và các tải điện khác có thể được giám sát thông qua phép đo dòng điện. Dữ liệu này có thể hỗ trợ phân tích vận hành thiết bị và quản lý năng lượng.

Phân phối thương mại và xây dựng

Các tòa nhà văn phòng, khu phức hợp thương mại, bệnh viện và trung tâm dữ liệu thường chứa nhiều mạch nhánh cần được giám sát. Máy biến áp lõi kép có thể đơn giản hóa việc nâng cấp hệ thống phân phối hiện có.

Phân phối điện thông minh

Máy biến áp có thể được tích hợp với đồng hồ đo điện đa chức năng, thiết bị đầu cuối giám sát thông minh và thiết bị giám sát điện khác để hỗ trợ thu thập dữ liệu hiện tại và giám sát từ xa.

Cơ sở hạ tầng năng lượng tái tạo và xe điện

Tủ kết nối lưới quang điện, hệ thống lưu trữ năng lượng và cơ sở hạ tầng sạc xe điện có thể yêu cầu cảm biến dòng điện để giám sát và bảo vệ vận hành. Tỷ lệ CT thích hợp và kích thước cơ học phải được chọn theo mạch thực tế.

Cải tạo hệ thống phân phối

Lắp đặt điện lão hóa là một ứng dụng đặc biệt có liên quan. Thay vì thiết kế lại toàn bộ tủ phân phối, các kỹ sư có thể bổ sung khả năng giám sát dòng điện vào các mạch đã chọn bằng cách sử dụng cấu hình lõi phân chia phù hợp.

Người mua nên cân nhắc điều gì trước khi lựa chọn?

Việc lựa chọn máy biến dòng nên bắt đầu với các yêu cầu về điện và cơ của mạch mục tiêu thay vì chỉ chọn kiểu máy dựa trên hình thức bên ngoài. Những điểm sau đây cần được xác nhận trước khi mua sắm:

• Dòng điện sơ cấp:Xác nhận dòng điện bình thường và tối đa của mạch.
• Tỷ lệ hiện tại:Ghép tỷ lệ CT với đồng hồ đo, thiết bị giám sát hoặc hệ thống bảo vệ.
• Kích thước khẩu độ:Đảm bảo cáp hoặc thanh cái có thể đi qua lỗ mà không bị nhiễu.
• Cấu hình dây dẫn:Kiểm tra xem việc lắp đặt sử dụng cáp tròn hay thanh cái hình chữ nhật.
• Yêu cầu về độ chính xác:Xác định xem dự án có yêu cầu độ chính xác đo lường tiêu chuẩn hay thông số đo lường chuyên biệt hơn hay không.
• Điều kiện môi trường:Xem xét việc tiếp xúc ngoài trời, độ ẩm, bụi, nhiệt độ, độ rung và khả năng ô nhiễm hóa chất.
• Kết nối thứ cấp:Xác nhận cấu hình đầu cuối và yêu cầu phân cực của thiết bị được kết nối.
• Không gian lắp đặt:Xác minh rằng có đủ khoảng trống để mở và khóa vỏ lõi chia.

Một nhà cung cấp đáng tin cậy sẽ có thể cung cấp hỗ trợ lựa chọn mô hình dựa trên các thông số này. Điều này đặc biệt có giá trị đối với các dự án trang bị thêm có nhiều kích cỡ cáp hoặc xếp hạng mạch khác nhau.

Ứng dụng trang bị thêm thực sự cho thấy điều gì?

Một dự án trang bị thêm được ghi lại liên quan đến một nhà máy sản xuất phần cứng và khuôn phun chính xác ở Đông Quan minh họa giá trị thực tế của máy biến dòng lõi kép. Cơ sở này có 86 mạch phân phối điện áp thấp phục vụ ép phun, dập, xử lý khuôn, làm mát, nâng hạ, chiếu sáng và các tải khác.

Hệ thống hiện tại thiếu khả năng giám sát dòng dư mạch nhánh đầy đủ. Các phương pháp trang bị thêm thông thường sẽ yêu cầu sửa đổi dây dẫn trên diện rộng và ngừng sản xuất. Do đó, dự án đã sử dụng máy biến áp lõi kép có thể mở được lựa chọn theo kích thước dây dẫn.

Theo thông tin dự án do Junray Electrical công bố, việc lắp đặt và vận hành thử tất cả 86 tổ máy đã được hoàn thành trong 5 ngày. Sau đó, hệ thống cung cấp chức năng giám sát dòng dư ở cấp chi nhánh, cho phép xác định các mạch bất thường nhanh hơn. Dự án cũng báo cáo rằng thời gian khắc phục sự cố đã giảm từ mức trung bình 3,5 giờ xuống còn chưa đầy 20 phút sau khi trang bị thêm.

Ví dụ này thể hiện một nguyên tắc quan trọng trong việc lập kế hoạch trang bị thêm điện: giá trị của máy biến dòng không bị giới hạn ở chức năng đo lường của nó. Phương pháp lắp đặt, khả năng chống chịu môi trường, khả năng tương thích với thiết bị giám sát và khả năng bảo trì đều có thể ảnh hưởng đến hiệu quả tổng thể của việc nâng cấp hệ thống phân phối.

Để biết thêm thông tin về sản phẩm, người mua có thể xem lại trang sản phẩm Máy biến dòng chống nước ngoài trời Cthw6 và khám phá nhiều loại máy biến áp dụng cụ của Junray Electrical cho các yêu cầu giám sát điện khác nhau.

Câu hỏi thường gặp

Ưu điểm chính của máy biến dòng lõi kép CTHW6 là gì?

Ưu điểm lắp đặt chính của nó là cấu trúc đóng mở, cho phép đặt máy biến áp xung quanh cáp hoặc thanh cái hiện có mà không cần cắt dây dẫn. Điều này làm cho nó hữu ích cho các dự án giám sát và trang bị thêm hệ thống phân phối điện áp thấp.

CTHW6 có thể sử dụng ngoài trời được không?

Đúng. Sản phẩm này được thiết kế cho các ứng dụng ngoài trời và kết hợp với vỏ nhựa kỹ thuật cách nhiệt, lớp bọc epoxy và kết nối cáp chống nước. Có thể khuyến nghị nên làm kín bổ sung cho các đầu nối dây trong môi trường đặc biệt ẩm ướt.

CTHW6 hỗ trợ lớp chính xác nào?

Thông tin sản phẩm được công bố chỉ rõ độ chính xác đo sáng Loại 0,5/0,5S. Thông số kỹ thuật chính xác phải được xác nhận dựa trên các yêu cầu của đồng hồ dự định và hệ thống giám sát điện trước khi mua sắm.

Nó có thể giám sát các dây cáp hiện có mà không cần ngắt kết nối chúng không?

Cấu trúc lõi chia được thiết kế đặc biệt để lắp đặt xung quanh các dây cáp hoặc thanh cái hiện có, tránh phải cắt dây dẫn. Tuy nhiên, công việc điện trực tiếp chỉ được thực hiện bởi nhân viên có trình độ tuân theo các quy trình an toàn hiện hành.

Cần có thông tin gì khi chọn mô hình CTHW6?

Thông tin lựa chọn quan trọng bao gồm dòng điện sơ cấp, tỷ lệ dòng điện yêu cầu, loại dây dẫn, kích thước cáp hoặc thanh cái, kích thước khẩu độ, yêu cầu về độ chính xác, môi trường lắp đặt và các yêu cầu kết nối thứ cấp.

Điện Junray có cung cấp khả năng tùy chỉnh không?

Đúng. Junray Electrical tuyên bố rằng các thông số kỹ thuật không chuẩn có thể được tùy chỉnh theo kích thước lắp đặt và yêu cầu thông số. Đội ngũ kỹ thuật của nó cũng có thể cung cấp hướng dẫn lựa chọn mô hình và hỗ trợ kỹ thuật sau bán hàng.

Phần kết luận

Một máy biến dòng được thiết kế tốt có thể giúp việc giám sát điện trở nên thiết thực hơn đồng thời hỗ trợ hiện đại hóa các hệ thống phân phối điện áp thấp hiện có. Với cấu trúc lõi tách, thông số kỹ thuật có độ chính xác Cấp 0,5/0,5S, vỏ chống cháy cách điện, lớp bọc epoxy và thiết kế kết nối chống thấm nước, CTHW6 phù hợp với các ứng dụng yêu cầu tính linh hoạt khi lắp đặt và khả năng thu dòng điện đáng tin cậy. Nếu bạn đang lên kế hoạch cải tiến hệ thống phân phối, dự án giám sát năng lượng hoặc ứng dụng giám sát điện ngoài trời,liên hệ với chúng tôitại Junray Electrical với xếp hạng hiện tại, kích thước dây dẫn, yêu cầu về độ chính xác và điều kiện ứng dụng của bạn để thảo luận về việc lựa chọn mô hình và giải pháp tùy chỉnh phù hợp.
