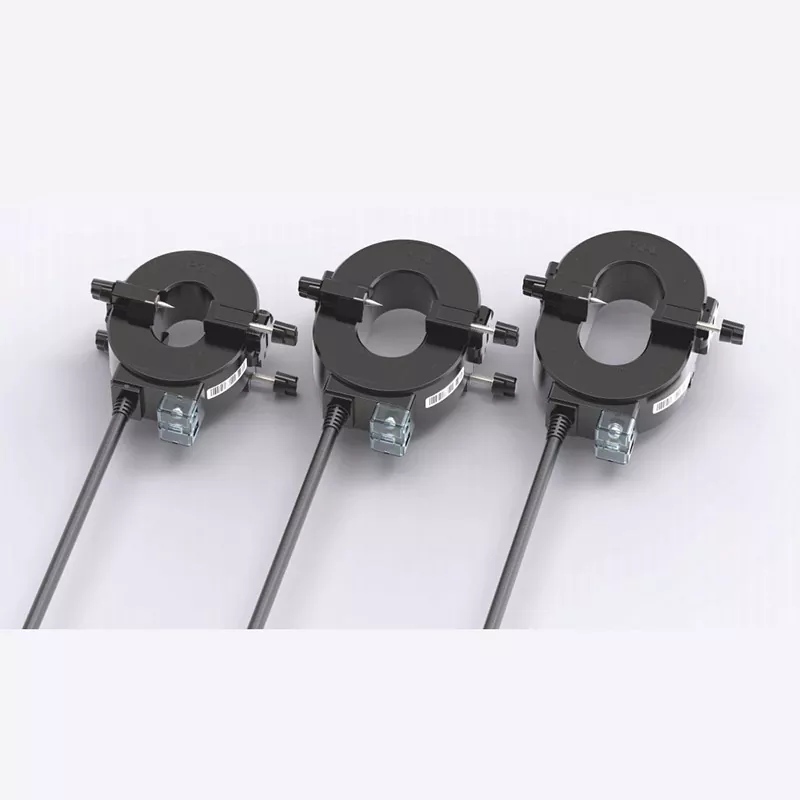

Máy biến dòng chống nước ngoài trời CTHW9được thiết kế để thu dòng điện đáng tin cậy trong các hệ thống phân phối điện áp thấp, đặc biệt khi tiếp xúc ngoài trời, hạn chế trang bị thêm và vận hành liên tục là những mối quan tâm lớn. Là nhà sản xuất và cung cấp chuyên nghiệp của Trung Quốc,Điện Junrayphát triển dòng CTHW9 với cấu trúc lõi kép, cơ cấu khóa vít kép đối xứng, lõi thép silicon có độ thấm cao và cấp bảo vệ IP65 để hỗ trợ giám sát chính xác mà không cần tháo rời cáp hoặc tắt hệ thống.
Nhu cầu ngày càng tăng về quản lý điện thông minh đã khiến việc đo dòng điện đáng tin cậy trở nên cần thiết trong các cơ sở công nghiệp, tòa nhà thương mại, hộp phân phối ngoài trời và mạng lưới điện thông minh. Máy biến dòng truyền thống có thể khó lắp đặt khi không thể ngắt kết nối cáp hiện có hoặc khi thiết bị hoạt động liên tục.
Máy biến dòng chống nước ngoài trời CTHW9 giải quyết những thách thức này thông qua cấu trúc lắp đặt dạng kẹp và kết cấu chịu được thời tiết. Nhiều tùy chọn khẩu độ của nó hỗ trợ cáp điện áp thấp có đường kính khác nhau, trong khi lõi thép silicon định hướng dạng hạt có độ thấm cao giúp cung cấp khả năng thu dòng điện ổn định. Tùy thuộc vào cấu hình, máy biến áp có thể hỗ trợ các ứng dụng đo sáng với độ chính xác Loại 0,5 hoặc Loại 1 hoặc được tùy chỉnh để phát hiện dòng dư không thứ tự.
Máy biến dòng, thường được gọi là CT, chuyển đổi dòng điện chạy qua dây dẫn chính thành tín hiệu thứ cấp có thể đo được mà đồng hồ đo, hệ thống giám sát, thiết bị bảo vệ và nền tảng quản lý nguồn thông minh sử dụng.
cácMáy biến dòng chống nước ngoài trời CTHW9được phát triển đặc biệt cho các ứng dụng giám sát và trang bị thêm cáp điện áp thấp. Không giống như các CT xuyên lỗ thông thường có thể yêu cầu ngắt kết nối cáp hoặc sửa đổi đáng kể, cấu trúc lõi tách của nó cho phép mở thiết bị, định vị xung quanh cáp hiện có và đóng an toàn.
Điều này làm cho nó đặc biệt có giá trị khi cơ sở hạ tầng điện phải duy trì hoạt động. Do đó, dây chuyền sản xuất công nghiệp, cơ sở thương mại, trung tâm hậu cần và hệ thống phân phối ngoài trời có thể bổ sung thêm các điểm giám sát dòng điện với mức độ gián đoạn ít hơn đáng kể.
Theo thông tin sản phẩm của Junray Electrical, dòng CTHW9 được thiết kế cho các ứng dụng bao gồm đo lường phân phối điện áp thấp, giám sát mức tiêu thụ năng lượng, bảo vệ dòng điện dư, giám sát nguồn điện an toàn phòng cháy và hệ thống phân phối điện thông minh.
CTHW9 sử dụng cơ cấu khóa vít kép đối xứng. Trong quá trình lắp đặt, 2 bên có thể siết chặt luân phiên, giúp phân bổ lực cơ học đều khắp vỏ máy biến áp.
Thiết kế này thúc đẩy sự tiếp xúc chặt chẽ ở giao diện cốt lõi và giảm các vấn đề liên kết tiềm ẩn. Các chốt khóa cũng giúp ngăn máy biến áp trượt hoặc xoay quanh cáp, điều này đặc biệt hữu ích trong môi trường chịu rung động từ động cơ, quạt và các thiết bị khác.
Các hệ thống điện khác nhau sử dụng các đường kính cáp khác nhau, do đó hiếm khi có một CT phù hợp cho tất cả mọi người. Dòng CTHW9 cung cấp các kích thước khẩu độ bên trong khác nhau để phù hợp với các loại cáp điện áp thấp khác nhau.
Máy biến áp sử dụng lõi thép silicon định hướng dạng hạt có tính thấm từ cao và tổn thất từ tính thấp. Điều này hỗ trợ phạm vi hoạt động tuyến tính rộng và giúp duy trì hiệu suất đo ổn định trong môi trường có thể có nhiễu điện từ.
Đối với các ứng dụng đo lường, CTHW9 có thể được cấu hình để thu thập dòng điện Loại 0,5 hoặc Loại 1. Đối với các dự án hướng đến bảo vệ, nó cũng có thể được tùy chỉnh thành máy biến dòng không thứ tự để phát hiện dòng điện dư.
Thiết bị điện ngoài trời phải chịu được độ ẩm, bụi, sự thay đổi nhiệt độ và tiếp xúc lâu dài với môi trường. CTHW9 sử dụng nhựa kỹ thuật chống cháy có độ bền cao cho vỏ và lớp nhựa epoxy chân không bên trong.
Cấu trúc được xếp hạng IP65 mang lại khả năng bảo vệ chống lại sự xâm nhập của bụi và tia nước, giúp máy biến áp hoạt động đáng tin cậy trong các hộp phân phối ngoài trời, nhà máy công nghiệp, đường hầm tiện ích ngầm và trục điện ẩm.
CTHW9 cũng kết hợp một số chi tiết hướng đến cài đặt:
Khi mua máy biến dòng, các kỹ sư điện nên đánh giá nhiều hơn dòng điện danh định. Kích thước khẩu độ, độ chính xác, chức năng mong muốn, môi trường lắp đặt và cấu hình thứ cấp đều ảnh hưởng đến việc CT có phù hợp với một dự án cụ thể hay không.
| Mục | Đặc điểm CTHW9 | Giá trị ứng dụng điển hình |
|---|---|---|
| Loại sản phẩm | Máy biến dòng lõi kép chống nước ngoài trời | Giám sát cáp hạ thế |
| Phạm vi hiện tại | Xấp xỉ. 5A–4000A, tùy thuộc vào kiểu máy | Mạch dòng điện nhỏ đến cao |
| Sự chính xác | Lớp 0,5 hoặc Lớp 1 cho cấu hình đo sáng | Giám sát và đo lường năng lượng |
| Vật liệu cốt lõi | Thép silic định hướng dạng hạt | Hiệu suất từ tính ổn định |
| Xếp hạng bảo vệ | IP65 | Môi trường ngoài trời và ẩm ướt |
| Cài đặt | Thiết kế kẹp lõi chia | Trang bị thêm hệ thống hiện có |
| Tùy chỉnh | Các thông số tỷ lệ, khẩu độ, đầu ra và chuỗi 0 | Yêu cầu cụ thể của dự án |
Vì các thông số điện chính xác phụ thuộc vào kiểu máy và ứng dụng đã chọn, người mua nên xác nhận tỷ lệ dòng điện yêu cầu, đường kính ngoài của cáp, đầu ra thứ cấp, cấp chính xác và các yêu cầu bảo vệ trước khi đặt hàng.
Sự kết hợp giữa lắp đặt lõi phân tách và bảo vệ môi trường giúp CTHW9 phù hợp với nhiều tình huống giám sát nguồn điện.
Các nhà máy và tòa nhà thương mại cũ hơn có thể có hệ thống phân phối hoạt động mà không có đủ đồng hồ đo phụ. Việc lắp đặt các CT bổ sung có thể cung cấp dữ liệu dòng điện ở cấp độ mạch mà không cần sửa đổi nhiều đối với các cáp hiện có.
Dây chuyền sản xuất, máy nén khí, thiết bị tiện ích và các tải điện lớn khác có thể được giám sát riêng lẻ. Dữ liệu hiện tại sau đó có thể hỗ trợ thống kê năng lượng, phân tích tải và cải thiện hiệu quả sử dụng năng lượng.
Khi được cấu hình như một máy biến dòng không thứ tự, thiết bị có thể phát hiện dòng điện dư và hoạt động với thiết bị bảo vệ rò rỉ. Điều này làm cho nó hữu ích cho việc giám sát an toàn điện.
Mạch điện an toàn cháy nổ yêu cầu giám sát tình trạng vận hành đáng tin cậy. CTHW9 có thể được tích hợp vào các kiến trúc giám sát để theo dõi dòng điện và dòng điện dư trong các mạch phân phối liên quan.
Máy biến dòng là thành phần cảm biến cơ bản cho hệ thống điện kỹ thuật số. Tín hiệu đo CTHW9 có thể được tích hợp với nền tảng giám sát nguồn điện và thiết bị đầu cuối IoT để hỗ trợ thu thập dữ liệu từ xa, phân tích xu hướng và phát hiện lỗi sớm.
Cấu trúc lõi kép nhằm mục đích đơn giản hóa việc lắp đặt tại hiện trường nhưng công việc về điện phải luôn được thực hiện bởi nhân viên có trình độ phù hợp tuân theo các quy trình an toàn hiện hành.
Một yêu cầu an toàn quan trọng là mạch thứ cấp của máy biến dòng không được để hở mạch trong khi mạch sơ cấp được cấp điện. Điện áp cao cảm ứng có thể tạo ra những mối nguy hiểm nghiêm trọng về an toàn. Do đó, cần tuân thủ các quy trình kiểm tra và đoản mạch CT thích hợp trong quá trình lắp đặt và bảo trì.
Để các kỹ sư và nhóm mua sắm so sánh các nhà cung cấp máy biến áp hiện tại, cần kiểm tra các yếu tố sau trước khi chọn model:
Một người chuyên nghiệpNhà sản xuất máy biến áp hiện tại của Trung Quốccũng có thể cung cấp hỗ trợ lựa chọn kỹ thuật thay vì chỉ cung cấp một thành phần tiêu chuẩn.
Dự án cải tạo khu hậu cần thông minh ở Tiêu Sơn, Hàng Châu, thể hiện giá trị của công nghệ cảm biến dòng điện lõi kép trong cơ sở vận hành. Địa điểm này có 172 mạch phân phối điện áp thấp và có chi phí điện hàng năm vượt quá 3,2 triệu RMB. Bởi vì các hoạt động trong dây chuyền lạnh và phân loại tự động không thể chịu đựng được tình trạng ngừng hoạt động kéo dài nên các phương pháp trang bị thêm để ngắt kết nối cáp truyền thống là không thực tế.
Dự án đã sử dụng máy biến dòng lõi kép để thiết lập giám sát cấp mạch mà không làm gián đoạn nguồn điện. Hệ thống thu được hỗ trợ tính toán điện năng theo khu vực, cảnh báo tải bất thường và phân tích mức tiêu thụ năng lượng.
| Yếu tố dự án | Kết quả được báo cáo |
|---|---|
| Điểm giám sát | 172 mạch điện hạ thế |
| Thời gian cài đặt trung bình | Khoảng 8 phút cho mỗi đơn vị |
| Giảm chi phí trang bị thêm | Khoảng 35% |
| Tiết kiệm năng lượng hàng tháng | Khoảng 18.000 kWh |
| Dự kiến tiết kiệm chi phí điện hàng năm | Hơn 200.000 RMB |
| Tính toàn vẹn của CT sau trang bị thêm | 100% tính đến tháng 7 năm 2026 |
Dự án minh họa một nguyên tắc quan trọng: đối với một cơ sở đang vận hành, giá trị của máy biến dòng không bị giới hạn ở độ chính xác của phép đo. Hiệu quả lắp đặt, tính liên tục của hệ thống, khả năng thích ứng không gian, bảo vệ môi trường và khả năng tương thích với nền tảng giám sát thông minh đều có thể ảnh hưởng đến tổng giá trị dự án.
Đối với thiết bị giám sát điện, chất lượng sản xuất nhất quán là điều cần thiết vì lỗi đo lường hoặc sự cố cách điện có thể ảnh hưởng đến chức năng bảo vệ và giám sát hạ nguồn.
Điện Junray tuyên bố rằng dòng CTHW9 của họ đã trải qua quá trình thử nghiệm trước khi xuất xưởng, bao gồm hiệu chuẩn độ chính xác, kiểm tra khả năng chịu điện áp tần số nguồn và kiểm tra hiệu suất cách điện. Công ty cũng cung cấp khả năng tùy chỉnh về tỷ lệ hiện tại, kích thước khẩu độ, cấu hình đầu ra và các tham số trình tự không.
Sản phẩm được hỗ trợ bởi đội ngũ kỹ thuật chuyên nghiệp trong việc lựa chọn model và hỗ trợ kỹ thuật sau bán hàng và bảo hành sản phẩm được công bố là một năm. Những yếu tố này có thể đặc biệt có giá trị đối với các nhà thầu kỹ thuật và nhà phân phối mua máy biến dòng cho nhiều cấu hình dự án.
CTHW9 kết hợp vỏ nhựa kỹ thuật chống cháy với lớp nhựa epoxy chân không và cấp bảo vệ IP65. Cấu trúc kín của nó giúp bảo vệ các bộ phận bên trong khỏi bụi, hơi ẩm và ăn mòn khi lắp đặt ngoài trời phù hợp.
Không. Cấu trúc lõi tách của nó được thiết kế để kẹp quanh cáp điện áp thấp hiện có, điều này có thể đơn giản hóa đáng kể các dự án trang bị thêm trong đó việc cắt cáp hoặc gián đoạn nguồn điện kéo dài là điều không mong muốn.
Tùy thuộc vào kiểu máy và cấu hình đã chọn, dòng sản phẩm này được thiết kế cho các ứng dụng thu nhận dòng điện từ khoảng 5A đến 4000A. Tỷ lệ chính xác phải được lựa chọn theo yêu cầu mạch thực tế.
Đúng. Sản phẩm có thể được tùy chỉnh như một máy biến dòng không thứ tự để phát hiện dòng điện dư và có thể được ghép nối với thiết bị giám sát an toàn cháy nổ hoặc chống rò rỉ thích hợp.
Đo đường kính ngoài thực tế của cáp và chọn khẩu độ cho phép cáp nằm đúng trong CT mà không có khe hở quá mức hoặc nhiễu cơ học. Để lựa chọn cho từng dự án cụ thể, hãy tham khảo ý kiến của nhà sản xuất về kích thước cáp và các yêu cầu hiện tại.
Đúng. Junray Electrical tuyên bố rằng các tỷ lệ hiện tại, kích thước khẩu độ, cấu hình đầu ra và các tham số trình tự 0 có thể được tùy chỉnh theo yêu cầu của dự án.
cácMáy biến dòng chống nước ngoài trời CTHW9kết hợp lắp đặt lõi chia, khóa vít kép đối xứng, công nghệ lõi từ có độ thấm cao, bảo vệ IP65 và các tùy chọn cấu hình linh hoạt để giải quyết những thách thức thực tế của việc giám sát nguồn điện áp thấp hiện đại. Khả năng hỗ trợ các dự án trang bị thêm mà không cần tháo cáp khiến nó đặc biệt phù hợp với các cơ sở công nghiệp, tòa nhà thương mại, hệ thống phân phối ngoài trời, dự án quản lý năng lượng và ứng dụng năng lượng thông minh.
Dành cho người mua đang tìm kiếm một nơi đáng tin cậyNhà cung cấp, nhà sản xuất hoặc nhà máy Trung Quốcđối với các giải pháp máy biến dòng tùy chỉnh, Junray Electrical có thể cung cấp hướng dẫn lựa chọn sản phẩm và tùy chỉnh theo định hướng dự án. Nếu bạn đang lên kế hoạch xây dựng một hệ thống giám sát nguồn điện mới hoặc nâng cấp mạng lưới phân phối hiện có,liên hệ với chúng tôivới tỷ lệ hiện tại, đường kính cáp, yêu cầu về độ chính xác, môi trường lắp đặt và kịch bản ứng dụng của bạn để nhận được giải pháp CTHW9 phù hợp và hỗ trợ kỹ thuật chuyên nghiệp.
