Máy biến dòng chống nước ngoài trời CTHW9 của chúng tôi có cơ chế khóa vít kép đối xứng. So với các thiết kế vít đơn, cấu trúc này đảm bảo phân bổ lực đồng đều hơn và đóng lõi chặt hơn, đảm bảo độ chính xác của phép đo về mặt cấu trúc và độ ổn định vận hành lâu dài. Dòng sản phẩm cung cấp nhiều kích cỡ khẩu độ khác nhau để phù hợp với cáp điện hạ thế có đường kính khác nhau.
Sử dụng cơ cấu khóa vít kép đối xứng, các vít ở cả hai bên được siết chặt luân phiên trong quá trình lắp đặt. Điều này đảm bảo phân bổ lực đồng đều trên vỏ máy biến áp trên và dưới và khớp chặt, không có khe hở ở bề mặt lõi, loại bỏ các vấn đề như sai lệch hoặc sai lệch về độ chính xác do khóa một mặt gây ra. Các chốt khóa ép chặt vào bề mặt bên ngoài của cáp, ngăn ngừa trượt hoặc xoay và đảm bảo hiệu suất đo ổn định trong thời gian dài, ngay cả trong môi trường có độ rung cao như môi trường có động cơ hoặc quạt.

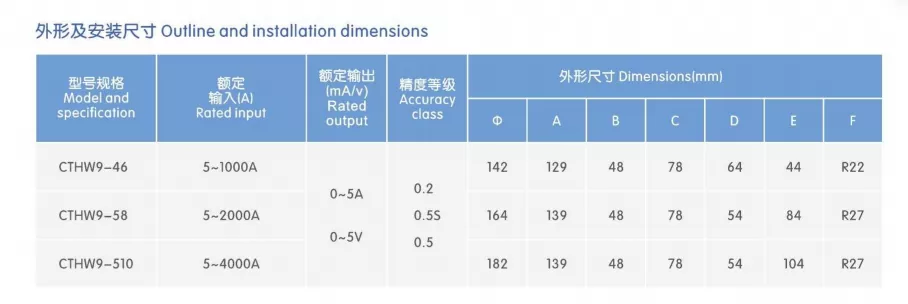

Các mô hình có sẵn với nhiều kích thước khẩu độ bên trong khác nhau, bao phủ hoàn toàn các loại cáp điện áp thấp có tiết diện từ nhỏ đến lớn. Chúng tương thích với cả cáp đơn lõi và đa lõi, đáp ứng nhu cầu thu thập dữ liệu cho các mạch có công suất từ 5A đến 4000A. Lựa chọn linh hoạt, cho phép kết hợp chính xác với dòng điện mạch và thông số kỹ thuật của cáp; không cần sửa đổi cáp vì các thiết bị có thể được lắp đặt trực tiếp thông qua cơ cấu kẹp đơn giản.

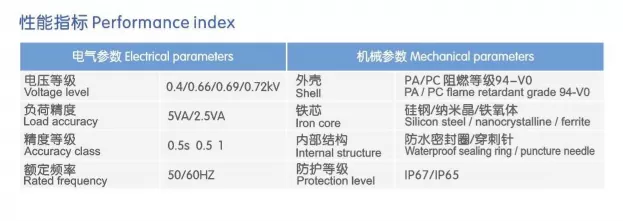

Được trang bị lõi thép silicon định hướng dạng hạt chất lượng cao, thiết bị có tính thấm từ cao, tổn thất từ tính thấp, phạm vi tuyến tính rộng và khả năng chống nhiễu điện từ mạnh. Nó có thể hoạt động như một máy biến dòng cấp đo sáng—đạt được độ chính xác Loại 0,5 hoặc Loại 1 để vận hành thu thập dòng điện khi kết hợp với đồng hồ đo điện và hệ thống giám sát năng lượng—hoặc được tùy chỉnh như một máy biến dòng không thứ tự để phát hiện chính xác dòng điện dư ở mức miliampe để sử dụng với các thiết bị giám sát nguồn điện an toàn cháy nổ và chống rò rỉ đất.
Vỏ được đúc từ nhựa kỹ thuật chống cháy, có độ bền cao, mang lại khả năng chống va đập và lão hóa do nhiệt độ khắc nghiệt. Bên trong sử dụng quy trình bầu nhựa epoxy chân không, cung cấp khả năng bảo vệ toàn diện chống ẩm, bụi và ăn mòn, đạt mức bảo vệ IP65. Máy biến dòng chống nước ngoài trời CTHW9 đảm bảo hoạt động ổn định, lâu dài và kéo dài tuổi thọ trong nhiều môi trường khác nhau—từ các nhà máy công nghiệp và hộp phân phối ngoài trời đến đường hầm tiện ích ngầm và trục điện ẩm.
Vỏ thiết bị đầu cuối trong suốt: Trạng thái nối dây có thể nhìn thấy rõ ràng; không cần phải tháo nắp khi nghiệm thu tại chỗ hoặc kiểm tra định kỳ, giúp việc khắc phục sự cố hiệu quả hơn.
Dấu phân cực rõ ràng: Hướng P1/P2 và cực của cực thứ cấp được đánh dấu trên bề mặt vỏ để ngăn ngừa lỗi nối dây một cách hiệu quả.
Đầu ra cáp chống nước, chống uốn cong: Đi kèm với cáp đầu ra chuyên dụng có giao diện kín, chống thấm nước, phù hợp với yêu cầu lắp đặt ngoài trời.
Thiết kế tích hợp (không cần thêm phụ kiện): Sẵn sàng lắp đặt ngay mà không cần mua thêm bộ phận, giảm chi phí lắp đặt tổng thể.
Lần lượt nới lỏng các vít khóa ở cả hai bên (ngược chiều kim đồng hồ) và nhẹ nhàng tách hai nửa vỏ trên và dưới dọc theo đường phân chia.
Đặt cáp cần đo ở giữa lỗ bên trong của máy biến áp, đảm bảo cáp được đặt ở giữa và không ép vào các thành bên trong.
Căn chỉnh các bề mặt tiếp xúc và đóng nửa vỏ trên và dưới; luân phiên siết chặt các vít ở cả hai bên (theo chiều kim đồng hồ) để đảm bảo các bề mặt vừa khít hoàn hảo và chốt tiếp xúc bên trong giữ chặt cáp.
Mở nắp đầu cuối trong suốt, kết nối chính xác dây điện phía thứ cấp theo dấu phân cực và đóng nắp để hoàn tất quá trình lắp đặt.
Không bao giờ để hở mạch phía thứ cấp của máy biến dòng trong khi vận hành, vì điện áp cao cảm ứng có thể gây rủi ro cho sự an toàn của con người và thiết bị. Khi lắp đặt máy biến áp thứ tự không, hãy đảm bảo rằng cả (các) đường pha và đường dây trung tính đi qua máy biến áp theo cùng một hướng và chú ý đến việc khớp cực trong quá trình nối dây.
Chọn kích thước khẩu độ bên trong thích hợp dựa trên đường kính ngoài thực tế của cáp; đối với môi trường ngoài trời có độ ẩm cao nên xử lý chống thấm bổ sung cho khu vực đấu nối dây điện.
Trang bị thêm hệ thống phân phối hiện có: Lắp đặt đồng hồ đo và giám sát mạch cáp trong các khu công nghiệp và tòa nhà thương mại cũ mà không cần mất điện hoặc ngắt kết nối dây, đảm bảo không có thời gian ngừng hoạt động sản xuất.
Quản lý năng lượng công nghiệp: Thu thập dữ liệu hiện tại từ các mạch cấp nguồn cho dây chuyền sản xuất, thiết bị tiện ích, máy nén khí, v.v. để cho phép thống kê mức tiêu thụ năng lượng và phân tích hiệu quả.
Bảo vệ dòng điện dư: Hoạt động như một máy biến dòng không thứ tự kết hợp với các thiết bị bảo vệ rò rỉ để đảm bảo an toàn điện trong hệ thống phân phối.
Giám sát nguồn điện an toàn phòng cháy chữa cháy: Giám sát dòng điện và dòng điện dư trong mạch phân phối điện an toàn phòng cháy chữa cháy để tuân thủ các quy định của hệ thống an toàn phòng cháy chữa cháy.
Giám sát phân phối nguồn thông minh: Tích hợp với nền tảng giám sát nguồn và thiết bị đầu cuối IoT để cho phép thu thập dữ liệu từ xa và cảnh báo sớm lỗi.
Toàn bộ dòng máy biến dòng chống nước ngoài trời CTHW9 của chúng tôi được sản xuất theo đúng tiêu chuẩn quốc gia. Mỗi thiết bị đều trải qua quá trình kiểm tra toàn diện—bao gồm hiệu chuẩn độ chính xác, kiểm tra điện áp chịu tần số nguồn và kiểm tra hiệu suất cách điện—trước khi xuất xưởng để đảm bảo hiệu suất ổn định và đáng tin cậy.
Có sẵn tùy chỉnh: Tỷ lệ hiện tại, kích thước khẩu độ, cấu hình đầu ra và các tham số trình tự 0 có thể được điều chỉnh để đáp ứng các yêu cầu cụ thể.
Đội ngũ kỹ thuật chuyên nghiệp cung cấp hướng dẫn lựa chọn và hỗ trợ kỹ thuật sau bán hàng từ đầu đến cuối.
Sản phẩm được bảo hành 1 năm; mua hàng với sự tự tin khi biết chất lượng được đảm bảo.
Tên dự án: Trang bị thêm hệ thống giám sát tiêu thụ năng lượng cho Khu hậu cần thông minh ở quận Tiêu Sơn, Hàng Châu.
Địa điểm: Cơ sở hậu cần Chuanhua, quận Tiêu Sơn, thành phố Hàng Châu, tỉnh Chiết Giang.
Ngày hoàn thành: tháng 3 năm 2026.
Sản phẩm sử dụng: Các thông số kỹ thuật khác nhau của máy biến dòng xuyên cách điện, lõi kép.
Khu hậu cần được hoàn thành và đưa vào hoạt động vào năm 2018, có tổng diện tích xây dựng là 120.000 m2. Nó bao gồm ba nhà kho tiêu chuẩn cao, một trung tâm phân loại tự động, khu vực lưu trữ dây chuyền lạnh ở nhiệt độ thấp và các cơ sở văn phòng hỗ trợ. Công viên vận hành 172 mạch phân phối điện áp thấp, với chi phí điện hàng năm vượt quá 3,2 triệu RMB. Hệ thống phân phối ban đầu chỉ được trang bị một đồng hồ đo chính đầu vào và thiếu khả năng đo lường phụ để tiêu thụ năng lượng. Hơn nữa, do các yêu cầu vận hành cụ thể của chuỗi cung ứng lạnh và các doanh nghiệp phân loại, cơ sở này không thể đáp ứng tình trạng mất điện kéo dài thường được yêu cầu đối với những trang bị bổ sung như vậy. Để đáp ứng các yêu cầu về bảo tồn năng lượng công nghiệp và giảm chi phí, đồng thời đạt được các cảnh báo bất thường và tính toán chi phí điện theo vùng, khu công nghiệp đã bắt đầu nâng cấp hệ thống phân phối điện thông minh. Máy biến dòng lõi kép (CT) có điểm lấy điện xuyên qua lớp cách điện được chọn làm thành phần cảm biến dòng lõi, cho phép triển khai giám sát trên tất cả các mạch mà không bị mất điện.
Thiếu dữ liệu tiêu thụ năng lượng theo đồng hồ đo phụ và kiểm soát chi phí thô: Việc chỉ dựa vào đồng hồ đo tổng khiến không thể phân chia chi phí điện giữa các khu vực kho bãi, phân loại, dây chuyền lạnh và văn phòng. Nó cũng ngăn chặn việc xác định các lãng phí tiềm ẩn—chẳng hạn như thiết bị chạy không tải hoặc chạy không tải—khiến chi phí điện cao và không được tối ưu hóa, trong khi việc nâng cấp tiết kiệm năng lượng thiếu cơ sở lý luận dựa trên dữ liệu.
Chi phí quá cao và tính không khả thi của việc nâng cấp khi ngừng hoạt động: Mất điện quá 4 giờ ở khu vực bảo quản dây chuyền lạnh có thể làm hỏng sản phẩm tươi sống, với thiệt hại ước tính vượt quá 200.000 RMB cho mỗi sự cố. Trung tâm phân loại tạo ra sản lượng hàng ngày hơn 800.000 RMB trong mùa cao điểm, khiến cho một ngày ngừng hoạt động trở nên cực kỳ tốn kém. CT "xuyên lỗ" truyền thống yêu cầu cắt cáp để lắp đặt; do không thể đảm bảo được việc phê duyệt ngừng hoạt động nên kế hoạch nâng cấp ban đầu đã bị gác lại.
Không gian lắp đặt chật hẹp trong khay cáp và khó khăn trong việc đi dây: Hơn 80% mạch điện tập trung trong khay cáp. Việc nâng cấp truyền thống sẽ yêu cầu phải tháo bỏ nhiều nắp khay và lắp đặt cáp nguồn bổ sung, dẫn đến khối lượng công việc lớn, rủi ro an toàn cao và có thể làm gián đoạn bố trí cáp hiện có.
Thiếu giám sát dòng điện theo thời gian thực và khó phát hiện rủi ro quá tải: Việc phân loại tải thiết bị biến động đáng kể trong các sự kiện bán hàng thương mại điện tử lớn. Quá tải đường dây kéo dài có thể đẩy nhanh quá trình lão hóa cách điện hoặc thậm chí gây cháy. Tần suất kiểm tra thủ công hạn chế có nghĩa là các lỗi tiềm ẩn thường không bị phát hiện; sự cố trước đây đã xảy ra khi mạch nhánh quá nóng gây ra vấp ngã và làm gián đoạn hoạt động phân loại.
Để giải quyết các yêu cầu cốt lõi là "không mất điện, đi dây tối thiểu và phù hợp với không gian chật hẹp", dự án đã sử dụng CT lõi kép với điểm lấy điện xuyên qua lớp cách điện trên tất cả các mạch, với các mẫu được chọn dựa trên thông số kỹ thuật mạch cụ thể.
Nguyên tắc thiết kế cốt lõi
Tự cấp nguồn xuyên qua cách điện: Bằng cách sử dụng các điện cực xuyên thấu tích hợp, CT lấy điện trực tiếp qua lớp cách điện của dây dẫn pha để cung cấp cho các mô-đun cảm biến và truyền thông, loại bỏ nhu cầu đặt cáp nguồn 220V cho bất kỳ điểm giám sát nào. Thiết kế bản lề, không cắt đứt: Có cấu trúc bản lề khóa nhanh để kẹp trực tiếp vào bên ngoài cáp; loại bỏ nhu cầu cắt cáp hoặc ngắt kết nối các thiết bị đầu cuối, cho phép lắp đặt mà không bị gián đoạn nguồn điện tuân thủ các tiêu chuẩn làm việc trực tiếp ở điện áp thấp.
Kiến trúc đo đếm phụ: Thu thập dữ liệu theo vùng chức năng và loại sử dụng điện, tải dữ liệu lên nền tảng quản lý năng lượng tập trung để cho phép tính toán chi phí điện theo khu vực, cảnh báo sử dụng bất thường và phân tích xu hướng tiêu thụ năng lượng.
Khả năng thích ứng với không gian nhỏ gọn: Kích thước thiết bị được tối ưu hóa và yêu cầu khoảng trống vận hành giảm khiến thiết bị phù hợp với môi trường lắp đặt chật hẹp, chẳng hạn như khay cáp và khu vực có hệ thống dây điện dày đặc.
Cài đặt không ngừng hoạt động và không mất mát khi vận hành: Các thợ điện điện áp thấp được chứng nhận đã thực hiện công việc trên đường dây có điện theo đúng quy định. Quá trình trang bị thêm không gây gián đoạn nguồn điện cho các hệ thống phân loại và làm lạnh chuỗi lạnh, dẫn đến không gây hư hỏng hàng hóa hoặc chậm trễ đơn hàng. Chỉ riêng điều này đã tránh được tổn thất do mất điện ước tính vượt quá 500.000 RMB và loại bỏ các thủ tục phê duyệt mất điện phức tạp và chuyển tải.
Loại bỏ hệ thống cáp điện & Giảm 35% tổng chi phí: Tận dụng công nghệ xuyên qua lớp cách điện tự cấp nguồn, không cần phải đặt đường dây điện riêng cho 172 điểm giám sát. Điều này giúp giảm chi phí liên quan đến vật liệu đi cáp, khoan khay cáp và nhân công; tổng chi phí trang bị thêm thấp hơn khoảng 35% so với các giải pháp truyền thống và thời gian xây dựng giảm hơn một nửa.
Khả năng thích ứng với không gian khay cáp chật hẹp & hiệu quả được cải thiện đáng kể: Thiết bị nhỏ gọn yêu cầu không gian tối thiểu để vận hành và lắp đặt, loại bỏ nhu cầu tháo các phần lớn của nắp khay cáp. Toàn bộ quá trình—kẹp, xuyên và khóa—có thể được hoàn thành bằng một tay, với thời gian lắp đặt trung bình chỉ 8 phút cho mỗi thiết bị. Có thể lắp đặt nhanh chóng ngay cả đối với các mạch có hệ thống dây điện dày đặc bên trong các khay, giảm đáng kể rủi ro an toàn liên quan đến làm việc ở độ cao và trong không gian hạn chế.
Tiếp xúc xuyên đáng tin cậy & Không có rủi ro quá nhiệt/cách điện: Các điện cực xuyên được làm bằng đồng đóng hộp có tính dẫn điện cao và có cơ chế khóa lực không đổi để đảm bảo điện trở tiếp xúc ổn định. Điểm xuyên bao gồm một miếng đệm cách nhiệt tích hợp, đảm bảo hoạt động trong nhà lâu dài mà không bị quá nóng, oxy hóa hoặc xuống cấp cách điện; Sau khi hoàn thành, dự án đã vượt qua bài kiểm tra độ tăng nhiệt độ khi đầy tải kéo dài 72 giờ, với tất cả các điểm đều đạt tiêu chuẩn quốc gia. Độ chính xác của phép đo đáp ứng các tiêu chuẩn và yêu cầu kế toán nội bộ. Các bề mặt tiếp xúc của cảm biến lõi tách sử dụng phương pháp mài chính xác, đảm bảo đóng mạch từ chặt chẽ và tổn thất từ tính ở mức tối thiểu, với độ chính xác đo nhất quán trong Loại 0,5. Độ chênh lệch giữa dữ liệu đo đếm tổng hợp và công tơ tổng nhỏ hơn 2%, đáp ứng đầy đủ nhu cầu quản lý về hạch toán tiêu thụ năng lượng nội bộ và phân bổ chi phí của các bộ phận.
Thực hiện kế toán năng lượng theo công tơ phụ; tiết kiệm điện hàng năm vượt quá 200.000 RMB. Việc trang bị thêm cho phép thống kê việc sử dụng điện được tinh chỉnh được phân loại theo khu vực và chức năng. Phân tích dữ liệu đã xác định các điểm lãng phí—chẳng hạn như mức tiêu thụ năng lượng không tải cao trong khu vực lưu trữ dây chuyền lạnh vào ban đêm và máy nén khí chạy không tải trong khu vực phân loại. Sau khi tối ưu hóa các chiến lược vận hành, mức tiết kiệm điện hàng tháng đạt khoảng 18.000 kWh, với mức tiết kiệm chi phí điện hàng năm dự kiến vượt quá 200.000 RMB.
Cảnh báo quá tải chủ động ngăn chặn sự cố ngừng hoạt động. Hệ thống thiết lập ngưỡng cảnh báo quá tải hiện tại. Trong mùa phân loại cao điểm "618" và "Double 11", cảnh báo tải nặng đã được kích hoạt ba lần. Nhân viên vận hành và bảo trì (O&M) đã kịp thời điều chỉnh các tổ hợp vận hành thiết bị và bố trí xen kẽ thời gian khởi động của thiết bị công suất cao, ngăn chặn tình trạng gián đoạn phân loại do quá tải mạch và ngắt mạch; điều này tránh được tổn thất tích lũy trong thời gian ngừng hoạt động vượt quá 300.000 RMB.
Thiết bị hoạt động ổn định với tỷ lệ toàn vẹn 100%. Tính đến tháng 7/2026, toàn bộ 172 máy biến dòng đã vận hành liên tục, ổn định. Không có lỗi nào—chẳng hạn như quá nhiệt ở điểm xuyên thấu, hư hỏng cách điện hoặc lệch tín hiệu—đã xảy ra. Tỷ lệ toàn vẹn của thiết bị là 100%, không cần bảo trì hoặc hiệu chuẩn thường xuyên, dẫn đến chi phí O&M cực kỳ thấp.
Đã thông qua việc chấp nhận tiết kiệm năng lượng và trợ cấp chính sách được đảm bảo. Dự án đã đáp ứng các yêu cầu áp dụng của địa phương về trợ cấp trang bị thêm để tiết kiệm năng lượng trong công nghiệp. Nhờ hệ thống đo lường phụ toàn diện và kết quả tiết kiệm năng lượng rõ ràng, nó đã vượt qua được sự chấp nhận của bên thứ ba và nhận được khoản trợ cấp tiết kiệm năng lượng đặc biệt là 120.000 RMB, giúp giảm hơn nữa chi phí trang bị thêm.
Máy biến dòng loại xuyên lõi, lõi kép cung cấp giải pháp ít xâm nhập, chi phí thấp và hiệu quả cao để trang bị thêm thông minh trong các tình huống phân phối điện hiện có—chẳng hạn như các cơ sở hậu cần, công nghiệp và thương mại—nơi mà việc tắt hệ thống là không thể chấp nhận được và khó thực hiện sửa đổi. Nó giải quyết các thách thức lắp đặt liên quan đến máy biến áp dụng cụ truyền thống—yêu cầu mất điện và ngắt kết nối dây—đồng thời loại bỏ chi phí và thời gian liên quan đến hệ thống dây điện bổ sung. Có khả năng thiết lập nhanh chóng các hệ thống giám sát tình trạng và mức tiêu thụ năng lượng bằng đồng hồ đo phụ, nó đóng vai trò là thành phần cảm biến cốt lõi có hiệu quả cao về mặt chi phí, giúp doanh nghiệp tiết kiệm năng lượng, giảm chi phí và nâng cấp hoạt động phân phối và bảo trì phân phối điện.
