Với thiết kế mở khóa nhanh, máy biến áp có thể được lắp đặt nhanh chóng trên các mạch điện áp thấp đang mang điện mà không cần ngắt kết nối thanh cái hoặc cắt cáp; điều này làm giảm đáng kể thời gian trang bị thêm và tránh tổn thất liên quan đến thời gian ngừng sản xuất hoặc mất điện.
Thân cuộn dây hơi linh hoạt, cho phép nó vừa với không gian thiết bị đóng cắt chật hẹp, chứa các dây dẫn không đều và điều hướng bố trí dây nhỏ gọn—khắc phục các hạn chế lắp đặt liên quan đến máy biến dòng cứng truyền thống.
Dựa trên nguyên lý cuộn dây lõi không khí, nó loại bỏ các vấn đề bão hòa lõi sắt và duy trì đầu ra tỷ lệ chính xác trên toàn bộ phạm vi đo, khiến nó phù hợp cho cả việc giám sát tải thường xuyên và phát hiện dòng điện nhất thời.
Máy biến áp lõi tách linh hoạt CTLSX có thể được ghép nối với bộ tích hợp chuyên dụng để giao tiếp trực tiếp với đồng hồ đo năng lượng, máy phân tích chất lượng điện, hệ thống PLC và bộ thu thập dữ liệu.
Được trang bị vỏ bọc linh hoạt cách điện hai lớp mang lại độ bền điện môi tuyệt vời, nó phù hợp với hệ thống phân phối điện áp thấp lên đến 1000V; vỏ được gia cố đảm bảo hoạt động ổn định, lâu dài trong môi trường công nghiệp.

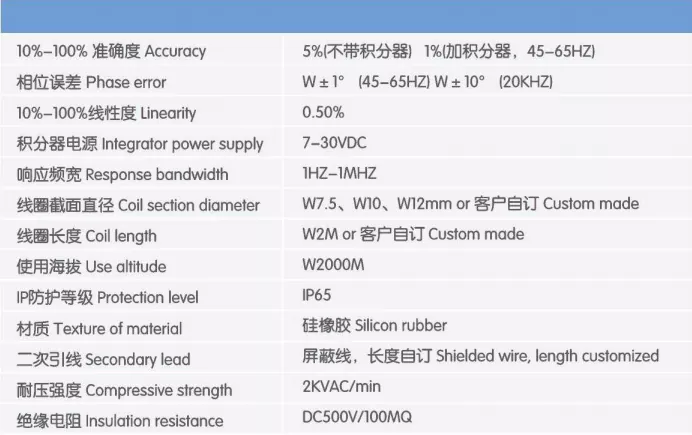

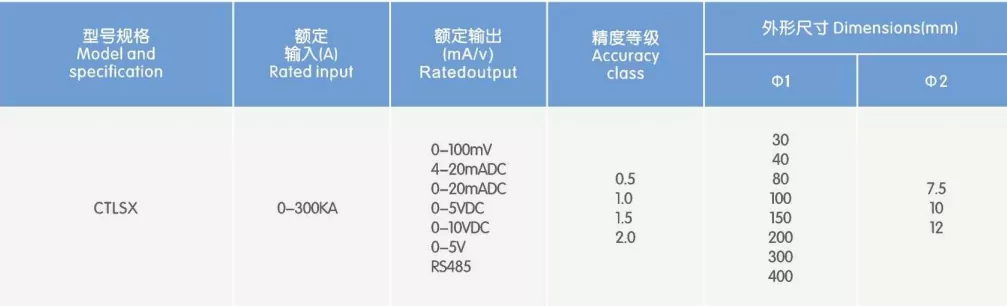

Vỏ được đánh dấu bằng các thông số kỹ thuật chính—chẳng hạn như số model, đường kính cuộn dây, độ nhạy, dải tần số và chi tiết chứng nhận—tạo điều kiện thuận lợi cho việc nhận dạng và quản lý lắp đặt tại chỗ.
Vỏ nhựa ABS gia cố: Vỏ nhựa kỹ thuật màu trắng có độ bền cao có khả năng chống va đập và bền chống lão hóa, đảm bảo hoạt động đáng tin cậy lâu dài trong môi trường điện công nghiệp.
Quy trình cuộn dây có độ chính xác cao: Cuộn dây bên trong có dây đồng tráng men được quấn đồng đều, có độ tinh khiết cao, mang lại độ lệch nhiệt độ thấp và tính nhất quán tuyệt vời để đảm bảo độ chính xác đo ổn định theo thời gian.
Thiết kế chỉ báo phân cực: Một chấm đỏ trên đỉnh vỏ cho phép nhận dạng phân cực nhanh trong quá trình lắp đặt, ngăn ngừa kết nối dây không chính xác. Cấu trúc thoát cáp chống uốn cong: Điểm kết nối cáp có thiết kế gia cố dạng gân, chống uốn cong, giúp cáp có khả năng chống kéo và uốn nhiều lần tại chỗ và ngăn ngừa đứt gãy.
Nhãn khắc laser vĩnh viễn: Thông số kỹ thuật và thông số được đánh dấu rõ ràng ở mặt trước vỏ; dấu hiệu có khả năng chống mài mòn và chống phai màu, tạo điều kiện thuận lợi cho việc lắp đặt tại chỗ và kiểm tra bảo trì tiếp theo.
Quản lý năng lượng tòa nhà: Đo đếm phụ, thống kê tiêu thụ năng lượng và phân bổ chi phí cho các tòa nhà thương mại và khu công nghiệp.
Giám sát chất lượng điện: Phân tích hài hòa cho các bảng phân phối, lập hồ sơ tải và ghi lại dòng điện nhất thời.
Giám sát thiết bị công nghiệp: Giám sát dòng điện cho động cơ, máy bơm, máy nén và thiết bị truyền động tần số thay đổi (VFD) để cho phép bảo trì dự đoán.
Trang bị thêm hệ thống phân phối điện: Bổ sung khả năng giám sát hiện tại cho thiết bị đóng cắt cũ mà không yêu cầu mất điện hoặc đi dây lại.
Hệ thống năng lượng mới: Phát hiện dòng điện ở phía đầu ra của bộ biến tần PV và giám sát dòng sạc/xả cho hệ thống lưu trữ năng lượng.
Vận hành và thử nghiệm tại chỗ: Thử nghiệm nghiệm thu điện cho các dự án phân phối điện, khắc phục sự cố và vận hành thiết bị.
Xác minh an toàn: Việc lắp đặt liên quan đến dây dẫn mang điện phải được thực hiện bởi thợ điện được chứng nhận và tuân thủ nghiêm ngặt các quy định an toàn điện của địa phương; đối với các tình huống điện áp cao, phải tuân thủ các quy trình ngắt điện, xác minh điện áp và nối đất.
Mở cuộn dây: Nhấn chốt trên vỏ để tách hai đầu cuộn dây linh hoạt.
Quấn dây dẫn: Quấn hoàn toàn cuộn dây xung quanh dây dẫn đơn đang được đo, đảm bảo thân cuộn dây không bị xoắn hoặc chồng lên nhau.
Đóng vỏ: Căn chỉnh các bề mặt tiếp xúc của các đầu cuộn dây và ấn chặt vỏ cho đến khi nghe thấy tiếng "tách", xác nhận các bề mặt đã được ghép hoàn toàn.
Kết nối dây: Kết nối cáp đầu ra với bộ tích hợp hoặc thiết bị đo phù hợp theo dấu phân cực.
Xác minh hoạt động: Bật nguồn thiết bị kiểm tra và xác nhận rằng số đọc hiện tại ổn định và phù hợp với tải thực tế.
Trước khi lắp đặt, đảm bảo các bề mặt tiếp xúc của máy biến áp lõi kép CTLSX Flex sạch sẽ; vật lạ hoặc tiếp xúc kém sẽ ảnh hưởng trực tiếp đến độ chính xác của phép đo.
Không dùng lực uốn cong hoặc nghiền nát cuộn dây, tránh dùng vật sắc nhọn đâm vào cuộn dây để tránh làm hỏng cuộn dây bên trong và lớp cách điện.
Thiết bị đầu cuối đầu ra mang tín hiệu điện áp thấp; không làm đoản mạch thiết bị đầu cuối đầu ra trong quá trình hoạt động. Model tiêu chuẩn này chỉ dành cho sử dụng trong nhà; lắp đặt ngoài trời yêu cầu đặt trong vỏ phân phối không thấm nước.
Câu hỏi: Có phải sử dụng máy biến áp lõi chia linh hoạt CTLSX với bộ tích hợp không?
Đ: Vâng. CNJ-CTLSX phát ra tín hiệu điện áp chênh lệch mức milivolt tỷ lệ thuận với tốc độ thay đổi của dòng điện; nó đòi hỏi một bộ tích hợp phù hợp để chuyển đổi tín hiệu này thành tín hiệu tiêu chuẩn tương thích với các đồng hồ đo, thiết bị đo và PLC thông thường. Chúng tôi cung cấp một giải pháp hoàn chỉnh bao gồm cả cuộn dây và bộ tích hợp.
Hỏi: Sản phẩm này có thể được sử dụng để đo lường mức doanh thu (thanh toán thương mại) không?
Đáp: Mô hình tiêu chuẩn (độ chính xác Cấp 0,5) phù hợp cho việc quản lý năng lượng nội bộ, đo lường phụ và phân bổ chi phí. Đối với các trường hợp yêu cầu độ chính xác cao hơn để đo lường cấp doanh thu, vui lòng liên hệ với chúng tôi để tùy chỉnh phiên bản có độ chính xác cao.
Hỏi: Chiều dài và độ nhạy của cáp có thể được tùy chỉnh không?
Đ: Vâng. Đơn đặt hàng số lượng lớn hỗ trợ tùy chỉnh độ dài cáp, độ nhạy đầu ra, đường kính cuộn dây, v.v.; vui lòng liên hệ với nhóm bán hàng của chúng tôi về các yêu cầu cụ thể.
Hỏi: Chính sách bảo hành là gì?
Trả lời: Bảo hành chất lượng một năm được áp dụng kể từ ngày giao hàng. Trong điều kiện hoạt động bình thường, chúng tôi cung cấp dịch vụ thay thế hoặc sửa chữa miễn phí cho các vấn đề về chất lượng liên quan đến vật liệu hoặc tay nghề cũng như hỗ trợ kỹ thuật trọn đời.
Tên dự án: Trung tâm dữ liệu Thành Đô Tầng III+ Tủ máy chủ Mạch nhánh Đo năng lượng
Địa điểm: Khu công nghiệp kinh tế kỹ thuật số Tianfu, khu mới Tianfu, Thành Đô, tỉnh Tứ Xuyên
Ngày hoàn thành trang bị thêm: tháng 6 năm 2025
Sản phẩm được sử dụng: Cuộn dây Rogowski lõi chia linh hoạt CNJ-CTLSX (50mV/kA, Class 0,5)
Cơ sở IDC này đóng vai trò là nút dịch vụ đám mây cốt lõi cho khu vực Tây Nam. Được xây dựng theo tiêu chuẩn Cấp III+, nó chứa 480 tủ máy chủ tiêu chuẩn và yêu cầu mức điện sẵn có là 99,982%. Để đáp ứng các yêu cầu đánh giá hiệu suất năng lượng điện toán và cho phép thanh toán chính xác dựa trên mức tiêu thụ điện năng thực tế của người thuê, cơ sở này có kế hoạch lắp đặt các thiết bị thu thập dòng điện trên các mạch nhánh của tủ trong tất cả các tủ ở cuối hàng, từ đó đạt được mức tiêu thụ năng lượng ở cấp độ tủ.
Vì trung tâm dữ liệu là nơi tổ chức các hoạt động cốt lõi cho nhiều khách hàng chính phủ và doanh nghiệp nên việc mất điện ngoài kế hoạch đều bị nghiêm cấm; do đó, các giải pháp trang bị thêm yêu cầu ngắt kết nối cáp và tắt nguồn—điển hình của máy biến dòng lõi đặc hoặc lõi chia tiêu chuẩn truyền thống—hoàn toàn không khả thi. Hơn nữa, mật độ bố trí cáp cao trong các tủ phân phối điện khiến không đủ không gian để lắp đặt các máy biến dòng cứng. Sau khi đánh giá nhiều phương án, dự án đã chọn cuộn dây Rogowski lõi kép linh hoạt CNJ-CTLSX làm thành phần cốt lõi cho cảm biến dòng điện, cho phép trang bị thêm tất cả các mạch nhánh mà không có thời gian ngừng hoạt động.
1. Phân loại trung tâm dữ liệu nghiêm ngặt; Trang bị thêm khi ngừng hoạt động không khả thi: Các cơ sở Cấp III+ IDC hoạt động theo Thỏa thuận cấp độ dịch vụ (SLA) nghiêm ngặt. Mất điện ngoài kế hoạch sẽ phải chịu mức phạt đáng kể—vượt quá 100.000 RMB mỗi giờ—phải trả cho khách hàng. Máy biến dòng điện truyền thống yêu cầu cắt cáp và tắt nguồn trong quá trình lắp đặt, khiến các giải pháp đó không tuân thủ và bị loại bỏ ngay lập tức.
2. Đo sáng giới hạn ở tủ chính; Không có khả năng thanh toán chính xác ở mức giá đỡ: Hệ thống phân phối điện ban đầu chỉ đo đường dây chính đến của tủ phân phối. Chi phí điện của người thuê được phân bổ dựa trên diện tích giá đỡ, khiến các khách hàng có mật độ năng lượng cao luôn phải chịu chi phí không tương xứng và dẫn đến tranh chấp thanh toán thường xuyên. Ngoài ra, việc thiếu dữ liệu hiệu quả năng lượng chính xác cho từng giá đỡ đã cản trở nỗ lực tối ưu hóa PUE.
3. Cáp nội bộ mật độ cao; Hạn chế lắp đặt đối với máy biến áp cứng: Các nhánh cáp trong tủ phân phối được đặt cách nhau dưới 2 cm. Máy biến áp lõi kép cứng nhắc truyền thống thường cồng kềnh và cần khoảng trống đáng kể để đóng và mở, khiến việc lắp đặt không thể thực hiện được với cách bố trí cáp hiện có. Việc tổ chức lại các dây cáp sẽ làm tăng đáng kể khối lượng công việc và nguy cơ mất điện.
4. Yêu cầu nghiêm ngặt về tương thích điện từ (EMC): Máy biến áp lõi sắt tiêu chuẩn có hiện tượng rò rỉ từ tính cao, có thể cản trở hoạt động ổn định của máy chủ, thiết bị lưu trữ và bộ chuyển mạch mạng, có khả năng gây ra lỗi dữ liệu hoặc khởi động lại hệ thống. Trang bị thêm thiết bị phải tuân thủ các tiêu chuẩn EMC nghiêm ngặt cần thiết cho các cơ sở IDC.
Để giải quyết các yêu cầu cốt lõi của cơ sở IDC—đặc biệt là "không có thời gian ngừng hoạt động, không gian nhỏ gọn, độ chính xác cao và tiêu chuẩn EMC nghiêm ngặt"—dự án sử dụng cuộn dây Rogowski lõi chia linh hoạt CNJ-CTLSX kết hợp với bộ tích hợp DIN-rail chuyên dụng. Những tín hiệu này chuyển đổi để tích hợp vào hệ thống giám sát môi trường của cơ sở, cho phép thu thập dữ liệu theo thời gian thực về mức tiêu thụ dòng điện và năng lượng trên tất cả các mạch nhánh.
Nguyên tắc thiết kế cốt lõi
Cài đặt lõi chia, không ngắt kết nối: Với thiết kế tách rời, các cuộn dây kẹp trực tiếp vào cáp. Thợ điện được chứng nhận thực hiện việc lắp đặt theo các quy trình làm việc trực tiếp ở điện áp thấp; không cần mất điện hoặc ngắt kết nối thiết bị đầu cuối ở bất kỳ giai đoạn nào.
Cuộn dây linh hoạt cho không gian chật hẹp: Được chế tạo từ vật liệu cách điện linh hoạt, cuộn dây có thể uốn cong hoặc định hình lại một chút, cho phép lắp đặt dễ dàng xung quanh dây cáp ngay cả trong các tủ có mật độ dày đặc với khoảng cách tối thiểu.
Tích hợp tín hiệu liền mạch: Bộ tích hợp chuyên dụng chuyển đổi tín hiệu vi sai thành tín hiệu điện tiêu chuẩn để kết nối trực tiếp với nền tảng giám sát hiện có. Điều này giúp loại bỏ nhu cầu thay thế hệ thống máy chủ, giúp quản lý chi phí trang bị thêm.
Thiết kế che chắn EMR thấp: Lớp che chắn bên ngoài giảm thiểu rò rỉ từ thông—thấp hơn nhiều so với các máy biến áp lõi sắt truyền thống—đảm bảo tuân thủ các tiêu chuẩn tương thích điện từ IDC (EMC) và ngăn ngừa nhiễu đối với hoạt động ổn định của thiết bị CNTT.
Vật liệu chống cháy, chịu nhiệt độ cao: Vỏ được làm bằng nhựa kỹ thuật chống cháy xếp hạng V0, được thiết kế để chịu được sự tăng nhiệt độ kéo dài điển hình của môi trường phòng máy chủ kín và tuân thủ các quy định về an toàn cháy nổ.
Quá trình cài đặt không có thời gian chết; không ảnh hưởng đến hoạt động kinh doanh và không phải trả khoản trách nhiệm pháp lý nào: Tất cả 144 thiết bị đã được lắp đặt và vận hành trong khi hệ thống vẫn hoạt động. Trong suốt quá trình lắp đặt, hệ thống cấp điện không kích hoạt cảnh báo và không bị gián đoạn; tất cả các dịch vụ khách hàng tiếp tục hoạt động bình thường, đáp ứng đầy đủ các yêu cầu SLA và tránh rủi ro trách nhiệm pháp lý dự kiến vượt quá 800.000 RMB liên quan đến thời gian ngừng hoạt động tiềm ẩn. Khả năng thích ứng cao với không gian chật hẹp; hiệu suất lắp đặt tăng 120% Các cuộn dây linh hoạt nhỏ gọn và dẻo, cho phép lắp đặt dễ dàng ngay cả trong các tủ đông người, nơi khoảng cách cáp nhỏ hơn 2 cm. Thời gian lắp đặt trung bình trên mỗi tổ máy chỉ là 3 phút—tăng hiệu suất 120% so với các máy biến dòng cứng truyền thống—cho phép lắp đặt và vận hành tất cả 144 tổ máy trên toàn dự án chỉ trong hai ngày.
Độ chính xác đo lường tuân thủ hỗ trợ thanh toán thương mại. Các thiết bị này có độ chính xác đo lường Loại 0,5 và độ tuyến tính tuyệt vời trên toàn bộ phạm vi đo. Dữ liệu mạch nhánh tổng hợp cho thấy độ lệch ≤1,8% so với đồng hồ chính ở tủ cuối dãy. Được xác minh bởi cơ quan đo lường bên thứ ba, dữ liệu đóng vai trò trực tiếp làm cơ sở cho việc thanh toán tiền điện cho người thuê, giải quyết hiệu quả các tranh chấp thanh toán kéo dài.
Khả năng tương thích điện từ đảm bảo không gây nhiễu cho thiết bị CNTT Sau khi lắp đặt, máy chủ và thiết bị chuyển mạch trong các tủ bị ảnh hưởng đã được giám sát trong suốt 72 giờ hoạt động liên tục; không xảy ra hiện tượng nhiễu điện từ—chẳng hạn như lỗi dữ liệu, khởi động lại hoặc báo động. Mức bức xạ điện từ tuân thủ đầy đủ các tiêu chuẩn vận hành của IDC.
Thiết kế không lõi giúp loại bỏ nhu cầu bảo trì và giảm chi phí O&M dài hạn Bằng cách sử dụng thiết kế lõi không khí, cuộn dây Rogowski không bị bão hòa lõi sắt, mài mòn cơ học và mất độ trễ. Chúng không yêu cầu hiệu chuẩn định kỳ sau khi triển khai—chỉ cần kiểm tra trực quan trong quá trình kiểm tra hàng năm—giảm đáng kể khối lượng công việc và chi phí vận hành và bảo trì trung tâm dữ liệu.
Đã đạt được thanh toán chính xác ở cấp nội các; Sự hài lòng của người thuê được cải thiện đáng kể Mức tiêu thụ điện năng hàng tháng và theo thời gian thực cho mỗi tủ có thể được theo dõi chính xác, cho phép thanh toán "trả tiền cho những gì bạn sử dụng" minh bạch. Khiếu nại từ những người thuê tiêu thụ nhiều điện năng đã giảm xuống 0 và tỷ lệ gia hạn chung của người thuê tăng 15%.
Hỗ trợ tối ưu hóa PUE chi tiết; mức tiết kiệm điện hàng năm vượt quá 300.000 kWh Dữ liệu chi tiết về mức tiêu thụ năng lượng của mạch nhánh đã xác định ba cụm tủ tiêu thụ năng lượng cao. Tối ưu hóa có mục tiêu đã được triển khai cho chiến lược luồng không khí của điều hòa không khí và lập kế hoạch tải máy chủ. PUE tổng thể của cơ sở giảm từ 1,42 xuống 1,38, giúp tiết kiệm chi phí điện hàng năm trên 300.000 RMB và khoản đầu tư trang bị thêm được thu hồi trong vòng 10 tháng. Cảnh báo sớm về lỗi mạch nhánh & độ tin cậy nguồn nâng cao: Hệ thống giám sát dòng điện mạch nhánh trong thời gian thực và xác định thành công các sự cố tiềm ẩn—cụ thể là sự biến động dòng điện do tiếp xúc đầu cuối kém—trong hai mạch nhánh. Nhân viên bảo trì đã khắc phục những vấn đề này trong giờ thấp điểm, nhờ đó ngăn chặn được hai sự cố ngừng hoạt động có thể xảy ra.
Hoạt động ổn định lâu dài với 100% tính toàn vẹn của thiết bị: Tính đến tháng 7 năm 2026, 144 thiết bị đã hoạt động ổn định trong 13 tháng liên tiếp mà không có một trường hợp nào bị lệch độ chính xác, gián đoạn tín hiệu hoặc suy giảm vỏ. Tỷ lệ toàn vẹn của thiết bị ở mức 100%, với hiệu suất hoạt động vượt quá mong đợi của dự án.
Cuộn dây Rogowski lõi chia linh hoạt CNJ-CTLSX phù hợp lý tưởng cho việc nâng cấp phân phối điện trong các trung tâm dữ liệu IDC, vốn không yêu cầu thời gian ngừng hoạt động, độ nén cao, độ chính xác cao và tuân thủ EMC nghiêm ngặt. Về cơ bản, nó giải quyết các thách thức về tuân thủ và lắp đặt liên quan đến việc trang bị thêm máy biến dòng truyền thống. Có khả năng nhanh chóng thiết lập hệ thống giám sát năng lượng cấp chi nhánh với chi phí lắp đặt tối thiểu và gián đoạn vận hành, nó đại diện cho một giải pháp cảm biến hiện tại có hiệu quả cao về chi phí để nâng cấp hiệu quả sử dụng năng lượng của trung tâm dữ liệu và trang bị thêm hệ thống phân phối điện thông minh.
