Máy biến dòng điện dư dạng tròn

Máy biến dòng dư dạng tròn có cấu trúc tích hợp, vòng kín và lõi có độ thấm cao, cho phép phát hiện chính xác dòng dư nhỏ (ở mức milliampe) với đầu ra tín hiệu ổn định và khả năng chống nhiễu mạnh. Dòng sản phẩm này cung cấp nhiều kích thước khẩu độ khác nhau để phù hợp với nhiều đường kính cáp và kích thước thanh cái khác nhau.

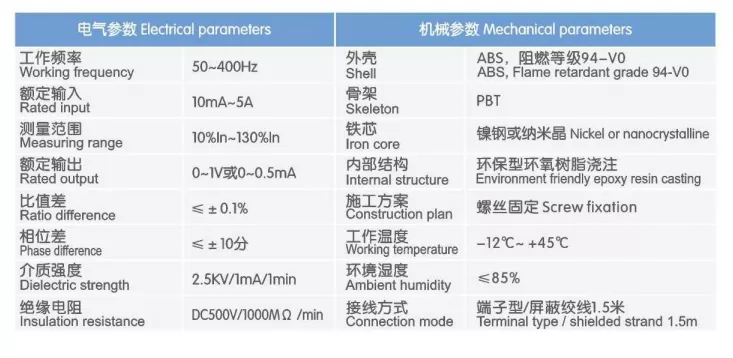

1. Phát hiện chuỗi không có độ nhạy cao

Sử dụng vật liệu lõi có độ thấm cao, thiết bị có mạch từ tính liên tục không có khe hở không khí và đường cong từ hóa tuyến tính tuyệt vời. Nó xác định chính xác các tín hiệu dòng dư ở mức miliampe với độ nhạy cao và tỷ lệ lỗi thấp, ngăn chặn hiệu quả cả cảnh báo sai và phát hiện bỏ sót. Với khả năng chống nhiễu điện từ bên ngoài mạnh mẽ, nó duy trì đầu ra tín hiệu ổn định, chính xác ngay cả trong môi trường phân phối phức tạp, cung cấp dữ liệu đáng tin cậy cho hệ thống bảo vệ rò rỉ đất và cảnh báo sớm cháy.

2. Cấu trúc vòng kín tích hợp

Thiết bị sử dụng thiết kế vòng kín với mạch từ liên tục, mang lại độ chính xác và độ ổn định đo vượt trội so với thiết kế lõi chia (có thể mở được). Vỏ được đúc phun từ nhựa kỹ thuật chống cháy, có độ bền cao, trong khi bên trong được bịt kín bằng bầu nhựa epoxy. Điều này đảm bảo khả năng chống ẩm, bụi và lão hóa, dẫn đến độ trôi nhiệt tối thiểu và hiệu suất ổn định trong quá trình vận hành lâu dài—làm cho nó trở nên lý tưởng để sử dụng liên tục trong các tủ phân phối điện.

3. Phạm vi khẩu độ toàn diện

Có sẵn nhiều kích cỡ khẩu độ khác nhau, từ các mô hình lỗ nhỏ cho mạch nhánh đến các mô hình lỗ lớn cho đường dây vào chính. Chúng đáp ứng các yêu cầu nối dây đa dạng, bao gồm cáp đơn cỡ nhỏ, nhiều cáp cỡ lớn và thanh cái hình chữ nhật. Phù hợp với mọi cấp độ của mạng lưới phân phối—từ các nhánh đầu cuối đến các tủ đầu vào chính—dòng sản phẩm này mang lại sự lựa chọn linh hoạt nhằm đáp ứng nhu cầu lắp đặt cụ thể cho các dự án khác nhau.

4. Thiết kế gắn trên đế

Sản phẩm có đế gắn tích hợp, cho phép bắt vít nhanh chóng và an toàn trong các tủ phân phối điện, đảm bảo lắp đặt ổn định, không bị lung lay. Có các thiết bị đầu cuối tiêu chuẩn gắn bên cạnh với nhãn rõ ràng để nối dây đơn giản, thuận tiện. Nó tương thích trực tiếp với các đầu báo giám sát cháy điện chính thống, rơle rò rỉ đất và bảng điều khiển giám sát hỏa hoạn—loại bỏ nhu cầu sử dụng bộ chuyển đổi bổ sung và tăng cường đáng kể hiệu quả lắp đặt và vận hành.

Các bước cài đặt

Lựa chọn model máy biến áp có kích thước khẩu độ phù hợp dựa trên thông số kỹ thuật và số lượng cáp trong mạch đang được giám sát;

Đưa tất cả các dây dẫn mang điện (đường pha + đường trung tính) của mạch điện qua khe máy biến áp theo cùng một hướng; đảm bảo nghiêm ngặt dây nối đất bảo vệ (PE) không đi qua;

Sử dụng vít xuyên qua đế gắn để cố định máy biến áp theo chiều ngang vào dầm lắp hoặc tấm cách điện trong tủ phân phối điện;

Kết nối dây đầu ra thứ cấp với máy dò giám sát hoặc thiết bị bảo vệ theo dấu phân cực của đầu cực, đảm bảo tất cả các kết nối đều an toàn.

Thận trọng khi sử dụng

Đối với mạch ba pha bốn dây, cả ba dây pha và dây trung tính phải đi qua khe hở đồng thời và cùng chiều; đối với mạch điện một pha thì cả dây pha và dây trung tính đều phải đi qua nhau; mặt khác, dòng điện dư không thể được phát hiện chính xác;

Đảm bảo tiếp xúc đáng tin cậy cho hệ thống dây điện phía thứ cấp và tránh hoạt động hở mạch; ngăn ngừa va đập mạnh hoặc dập nát trong quá trình lắp đặt để tránh làm hỏng tính chất từ ​​của lõi sắt;

Được thiết kế để lắp đặt tủ trong nhà; cần có biện pháp chống thấm bổ sung cho môi trường ngoài trời hoặc ẩm ướt.

Kịch bản ứng dụng

Hệ thống giám sát cháy điện: Giám sát dòng điện dư theo thời gian thực và cảnh báo dựa trên ngưỡng cho các mạch phân phối ở mọi cấp độ; ngăn ngừa cháy nổ do điện và đảm bảo tuân thủ các quy định về an toàn phòng cháy chữa cháy;

Hệ thống bảo vệ rò rỉ đất điện áp thấp: Ghép nối với rơle rò rỉ đất để ngắt mạch khi phát hiện lỗi rò rỉ, ngăn ngừa nguy cơ điện giật cho nhân viên;

Hệ thống giám sát nguồn điện chữa cháy: Giám sát dòng điện dư và trạng thái hoạt động của các mạch phân phối an toàn phòng cháy chữa cháy chuyên dụng, đảm bảo cung cấp điện đáng tin cậy cho các thiết bị an toàn phòng cháy chữa cháy;

Giám sát an toàn phân phối điện công nghiệp: Phát hiện rò rỉ trong dây chuyền sản xuất của nhà máy và mạch thiết bị điện, xác định sớm rủi ro lão hóa cách điện;

Phân phối điện tòa nhà thông minh: Cung cấp cảnh báo rò rỉ và hỗ trợ vận hành và bảo trì an toàn cho hệ thống phân phối điện trong các khu phức hợp thương mại, tòa nhà văn phòng và cộng đồng dân cư.

Đảm bảo chất lượng và dịch vụ

Toàn bộ dòng máy biến dòng dư dạng tròn được thiết kế và sản xuất theo đúng tiêu chuẩn quốc gia liên quan. Mỗi thiết bị đều trải qua nhiều cuộc kiểm tra—bao gồm hiệu chuẩn độ chính xác, điện áp chịu được tần số nguồn và kiểm tra hiệu suất cách điện—trước khi xuất xưởng để đảm bảo hiệu suất ổn định và đáng tin cậy. Hỗ trợ tùy chỉnh không chuẩn; các thông số như kích thước lỗ khoan bên trong, tỷ lệ biến đổi và tín hiệu đầu ra có thể được điều chỉnh để đáp ứng các yêu cầu cụ thể.

Đội ngũ kỹ thuật chuyên nghiệp cung cấp hướng dẫn lựa chọn model và hỗ trợ kỹ thuật sau bán hàng.

Bao gồm bảo hành một năm, đảm bảo chất lượng sản phẩm.

Nghiên cứu trường hợp thực tế

I. Tổng quan dự án

Tên dự án: Trang bị thêm hệ thống giám sát cháy điện cho Khu phức hợp thương mại "Chengdong Times Square"

Địa điểm: Một thành phố cấp tỉnh ở phía Đông Trung Quốc

Ngày vận hành: tháng 6 năm 2025

Sản phẩm sử dụng: Các loại máy biến dòng dư dạng tròn (máy biến dòng không thứ tự)

Được xây dựng vào năm 2012, khu phức hợp thương mại này có tổng diện tích sàn khoảng 72.000 m2, bao gồm siêu thị tầng hầm và 4 tầng dành cho khu bán lẻ và ăn uống, với tổng cộng 326 mạch phân phối điện. Do đã cũ nên hệ thống phân phối ban đầu thiếu các thiết bị giám sát dòng điện dư được tiêu chuẩn hóa; nó chỉ dựa vào cầu dao chống rò rỉ đất (ELCB) của mạch điện chính để ngắt sự cố, khiến không thể đưa ra cảnh báo sớm hoặc xác định chính xác vị trí sự cố.

Trong mùa mưa năm 2024, trung tâm mua sắm đã trải qua nhiều lần ngắt điện không rõ nguyên nhân do rò rỉ đất. Khắc phục sự cố yêu cầu cắt điện từng mạch một để thử nghiệm—mất hơn bốn giờ cho mỗi sự cố—điều này làm gián đoạn nghiêm trọng hoạt động kinh doanh thông thường. Ngoài ra, cơ quan cứu hỏa địa phương đã lưu ý trong cuộc kiểm tra hàng năm rằng dự án không đáp ứng các yêu cầu bắt buộc của GB 14287.2-2014 (Hệ thống giám sát cháy điện - Phần 2: Đầu báo giám sát cháy điện loại dòng điện dư) và hành động khắc phục bắt buộc trong một khung thời gian nhất định.

Do đó, các chủ dự án đã bắt đầu trang bị thêm toàn diện hệ thống giám sát cháy điện vào năm 2025. Máy biến dòng dư dạng tròn được lắp đặt trên tất cả các mạch đầu ra phân phối điện áp thấp, tích hợp với các đầu dò giám sát cháy điện và hệ thống giám sát phụ trợ, cho phép giám sát dòng điện dư theo thời gian thực, cảnh báo vượt ngưỡng và xác định vị trí lỗi trên tất cả các mạch.

II. Các vấn đề chính trước khi trang bị thêm

Thiếu giám sát dòng dư theo cấp độ; không có khả năng đưa ra cảnh báo sớm về các mối nguy hiểm tiềm ẩn. Hệ thống ban đầu chỉ cung cấp khả năng bảo vệ chống rò rỉ đất ở đường dây chính đến và không có thiết bị cảm biến dòng điện dư trên các mạch nhánh. Không thể phát hiện sớm các mối nguy hiểm như lão hóa lớp cách điện và rò rỉ thiết bị; các vấn đề chỉ được xác định khi lỗi leo thang đến mức làm ngắt cầu dao, dẫn đến độ trễ đáng kể trong việc phòng ngừa và kiểm soát mối nguy. Các lỗi rò rỉ ẩn rất khó xác định, dẫn đến hiệu quả xử lý sự cố cực kỳ thấp. Các trung tâm mua sắm có nhiều mạch phân phối điện và hệ thống dây điện phức tạp; khi xảy ra lỗi rò rỉ, việc khắc phục sự cố đòi hỏi phải cắt điện từng mạch một. Trung bình một lỗi sẽ mất hơn bốn giờ để giải quyết. Mất điện thường xuyên làm gián đoạn nghiêm trọng hoạt động của cửa hàng và những người thuê thực phẩm và đồ uống đã nhiều lần bị lỗ do nguyên liệu bị hư hỏng.

Việc không tuân thủ các tiêu chuẩn chấp nhận về an toàn phòng cháy chữa cháy sẽ gây ra rủi ro pháp lý. Các quy định an toàn phòng cháy chữa cháy hiện hành bắt buộc phải lắp đặt các thiết bị giám sát cháy điện dựa trên dòng điện dư tại các địa điểm thương mại đông dân cư. Hệ thống ban đầu thiếu chức năng này—một khiếm khuyết nghiêm trọng trong việc chấp nhận an toàn cháy nổ—tạo ra nguy cơ buộc phải đóng cửa để khắc phục.

Hệ thống dây điện lão hóa làm trầm trọng thêm nguy cơ rò rỉ. Tòa nhà đã hoạt động được hơn một thập kỷ và lớp cách điện trên một số dây cáp đã cũ hoặc bị hư hại do hơi ẩm. Nguy cơ rò rỉ đặc biệt nghiêm trọng ở khu vực siêu thị dưới lòng đất do độ ẩm cao, tiềm ẩn nguy cơ cháy nổ.

III. Cấu hình thiết bị và thiết kế hệ thống

Để đảm bảo phủ sóng toàn mạch, sáu thông số kỹ thuật của máy biến dòng dư dạng tròn (dựa trên đường kính trong) đã được chọn, điều chỉnh phù hợp với thông số kỹ thuật cáp và loại tải của các mạch khác nhau. Nguyên tắc thiết kế cốt lõi bao gồm:

Nguyên lý đo thứ tự không: Tất cả các đường pha và đường trung tính đi qua khẩu độ của máy biến áp theo cùng một hướng. Trong điều kiện hoạt động bình thường, tổng vectơ bằng 0; khi xảy ra rò rỉ, dòng điện dư sẽ tạo ra tín hiệu được truyền đến máy dò giám sát.

Ngưỡng cảnh báo theo bậc: Ngưỡng cảnh báo được đặt thành 300mA cho mạch đầu cuối và 1A–2A cho mạch trung kế, cân bằng nhu cầu ngăn chặn cảnh báo sai với độ nhạy cần thiết để cảnh báo lỗi sớm.

Thiết kế cách nhiệt chống cháy: Vỏ máy biến áp được làm bằng vật liệu chịu nhiệt độ cao, chống cháy phù hợp với môi trường kín, nhiệt độ cao bên trong tủ phân phối điện; hiệu suất cách nhiệt đáp ứng các tiêu chuẩn an toàn điện áp thấp.

Lắp đặt tiêu chuẩn hóa: Các thiết bị có đế gắn tích hợp để bắt vít bên trong tủ phân phối; thiết bị đầu cuối có thiết kế plug-in tiêu chuẩn, đảm bảo cài đặt thuận tiện và kết nối an toàn.

IV. Điểm nổi bật của dự án

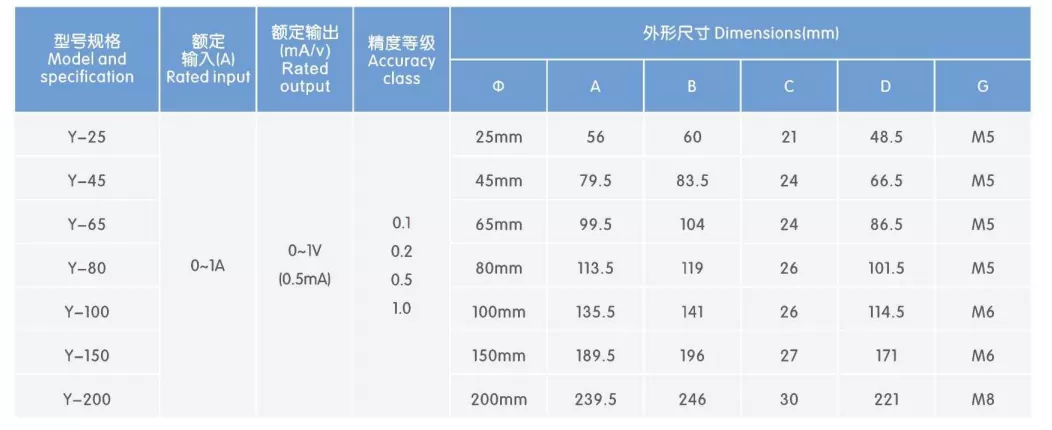

Phạm vi thông số kỹ thuật toàn diện cho các tình huống đi cáp đa dạng: Phạm vi lựa chọn từ các mô hình có lỗ khoan nhỏ (φ25mm) đến lỗ khoan lớn (φ200mm), đáp ứng hoàn hảo mọi mạch từ đường nhánh chiếu sáng đến đường dây đầu vào chính. Nguồn cung được tiêu chuẩn hóa giúp loại bỏ nhu cầu sản xuất theo yêu cầu, từ đó rút ngắn thời gian xây dựng. Độ chính xác đo ổn định và tỷ lệ cảnh báo sai thấp: Việc sử dụng lõi hình xuyến có độ thấm cao với các cuộn dây phân bố đều đảm bảo độ tuyến tính tuyệt vời trong phép đo dòng dư và phát hiện chính xác tín hiệu dòng điện thấp. Dữ liệu sau vận hành cho thấy tỷ lệ cảnh báo chính xác vượt quá 96%, không có trường hợp cảnh báo sai thường xuyên nào làm gián đoạn việc sử dụng điện năng thông thường.

Lắp đặt thuận tiện với mức gián đoạn nguồn điện tối thiểu: Thiết kế cấp nguồn kết hợp với thiết bị cố định gắn trên đế cho phép lắp đặt bằng cách chỉ tắt nguồn cho mạch cụ thể đang được xử lý; thời gian lắp đặt trung bình cho mỗi máy biến áp là khoảng 15 phút. Toàn bộ dự án được hoàn thành chỉ trong 12 ngày—vượt quá tiến độ—giảm thiểu tác động đến hoạt động kinh doanh của trung tâm mua sắm.

Chống cháy và chịu nhiệt độ cao, thích hợp với môi trường tủ khắc nghiệt: Vỏ được làm bằng nhựa kỹ thuật chống cháy, trong khi lõi và cuộn dây được bọc trong nhựa epoxy để chống ẩm. Thiết bị duy trì hiệu suất cách điện và độ chính xác của phép đo mà không bị suy giảm trong quá trình hoạt động lâu dài trong môi trường kín, nhiệt độ cao (trên 40°C) của tủ phân phối điện.

Tích hợp với các hệ thống phụ trợ cho vận hành và bảo trì trực quan: Tín hiệu đầu ra của máy biến áp đưa vào các đầu báo giám sát cháy điện và tổng hợp tại hệ thống phụ trợ của phòng điều khiển chữa cháy. Điều này cho phép giám sát thời gian thực các giá trị dòng điện dư cho từng mạch; nếu vượt quá giới hạn, cảnh báo bật lên tự động sẽ hiển thị vị trí mạch cụ thể, cho phép nhân viên O&M xác định chính xác lỗi ngay lập tức.

V. Kết quả hoạt động sau khi trang bị thêm

Đạt thành công đợt kiểm tra nghiệm thu chuyên ngành về an toàn phòng cháy chữa cháy: Sau khi trang bị thêm, hệ thống đã vượt qua đợt kiểm tra nghiệm thu chuyên ngành về an toàn cháy nổ điện của cơ quan cứu hỏa địa phương. Các chức năng giám sát dòng điện dư, logic cảnh báo và sơ đồ bảo vệ được phân loại đều tuân thủ tiêu chuẩn GB 14287, giải quyết đầy đủ các vấn đề tuân thủ trước đó.

Cải thiện đáng kể hiệu quả cảnh báo sớm và định vị lỗi: Đến cuối năm 2025, hệ thống đã đưa ra cảnh báo sớm cho 27 trường hợp dòng điện dư quá mức (19 trường hợp do lỗi cách điện trong thiết bị của người thuê và 8 trường hợp do độ ẩm hoặc lão hóa trong hệ thống dây điện). Nhân viên O&M có thể xác định chính xác lỗi trực tiếp dựa trên mạch cảnh báo; thời gian khắc phục sự cố trung bình giảm xuống dưới 20 phút, hiệu quả tăng 85%.

Quản lý vòng kín các nguy cơ cháy điện: Tất cả các nguy cơ rò rỉ đều được khắc phục trước khi xảy ra sự cố ngắt mạch. Kể từ khi trang bị thêm, không xảy ra tình trạng mất điện ngoài kế hoạch do rò rỉ và rủi ro rò rỉ liên quan đến độ ẩm ở khu vực siêu thị dưới lòng đất đã được kiểm soát hiệu quả, dẫn đến không xảy ra tai nạn an toàn điện trong suốt cả năm. Chi phí vận hành và bảo trì giảm đáng kể; không cần phải xử lý sự cố rò rỉ theo cách thủ công, từng mạch, từ đó giảm thiểu tổn thất cho người bán do mất điện và cắt giảm chi phí kiểm tra thủ công. Thiết bị hoạt động ổn định, không hư hỏng hay lệch tín hiệu, yêu cầu bảo trì tối thiểu.

VI. Tóm tắt trường hợp

Máy biến dòng điện dư dạng tròn đóng vai trò là thành phần cảm biến cốt lõi trong hệ thống giám sát cháy điện và được áp dụng rộng rãi cho các môi trường phân phối điện áp thấp khác nhau, bao gồm các tòa nhà thương mại, khu dân cư phức hợp, cơ sở công nghiệp và các địa điểm trong thành phố. Bằng cách sử dụng nguyên lý đo không tuần tự truyền qua, nó phát hiện chính xác các tín hiệu rò rỉ nhỏ trong mạch điện, cho phép phát hiện sớm, cảnh báo và khắc phục các nguy cơ cháy điện tiềm ẩn.

Thông qua việc lựa chọn mô hình toàn diện, lắp đặt theo tiêu chuẩn và tích hợp hệ thống, dự án này đã chứng minh khả năng thích ứng và độ tin cậy cao của máy biến dòng điện dư dạng tròn trong việc cải tạo các khu phức hợp thương mại cũ kỹ, chứng tỏ chúng là thành phần thiết yếu để nâng cấp an toàn cháy nổ trong hệ thống phân phối điện hạ thế.
