Giải quyết các vấn đề khó khăn liên quan đến máy biến áp lõi kín truyền thống—yêu cầu mất điện, tháo rời thanh cái, chi phí lắp đặt cao và gián đoạn sản xuất—mẫu chống nước ngoài trời này có thiết kế đóng mở, lõi kép. Nó có thể được kẹp trực tiếp vào cáp hoặc thanh cái mà không cần cắt điện hoặc thay đổi hệ thống dây điện, rút ngắn đáng kể thời gian lắp đặt và giảm thiểu tổn thất do thời gian ngừng hoạt động.

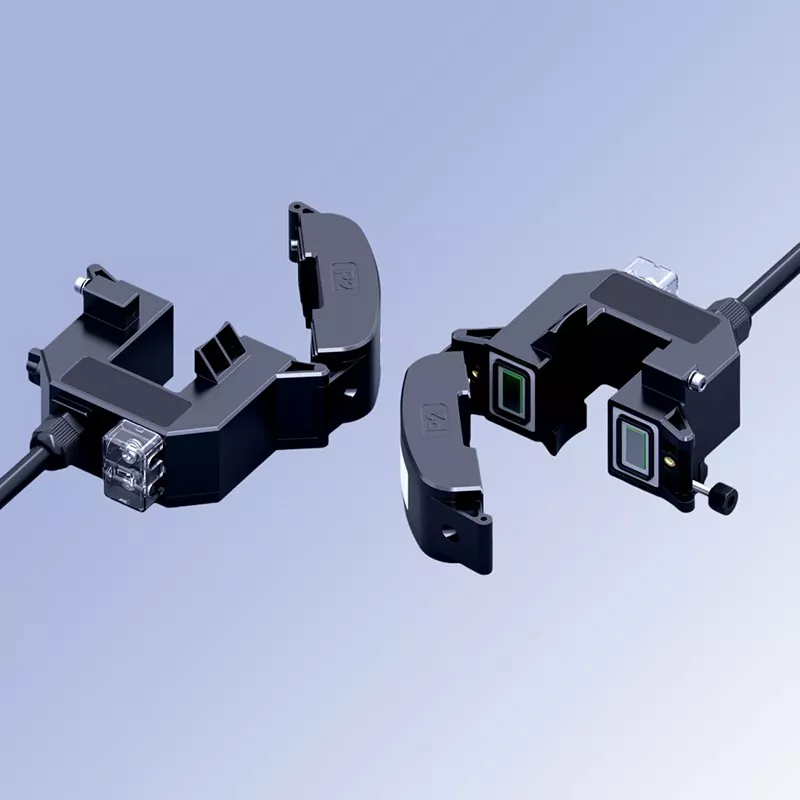

1. Cấu trúc đóng mở gắn vào
Máy biến dòng chống nước ngoài trời CTHW6 loại bỏ nhu cầu cắt điện hoặc ngắt kết nối dây trong quá trình lắp đặt. Chỉ cần nới lỏng vít khóa bên, vỏ sẽ mở ra để kẹp trực tiếp vào cáp mục tiêu hoặc thanh cái; đóng và khóa nó hoàn tất quá trình cài đặt. Toàn bộ quá trình không yêu cầu gián đoạn nguồn điện, chỉ mất chưa đến một phút cho mỗi thiết bị và tăng hiệu suất lắp đặt lên hơn 80%, lý tưởng cho việc trang bị thêm các hệ thống phân phối hiện có đồng thời tránh thất thoát sản xuất.
2. Lõi có độ chính xác cao
Nó có lõi thép silicon định hướng dạng hạt chất lượng cao mang lại tính thấm từ cao, tổn thất từ tính thấp và phạm vi tuyến tính rộng. Nó cung cấp tín hiệu đầu ra ổn định trong phạm vi dòng điện định mức, đáp ứng các tiêu chuẩn về độ chính xác đo sáng Loại 0,5/0,5S. Nó đảm bảo thu thập dữ liệu hiện tại chính xác, đáng tin cậy và khả năng chống nhiễu điện từ mạnh, giúp nó tương thích với nhiều đồng hồ đo điện, thiết bị đầu cuối giám sát thông minh và thiết bị bảo vệ.
3. Đóng gói cách nhiệt, chống cháy
Vỏ được đúc phun từ nhựa kỹ thuật chống cháy, có độ bền cao, mang lại khả năng chịu nhiệt độ, chống va đập và cách nhiệt tuyệt vời. Bên trong, nó sử dụng nhựa epoxy được đổ chân không để cung cấp độ ẩm, bụi và khả năng chống ăn mòn. Điều này cho phép đạt được hiệu suất ổn định lâu dài và thời gian sử dụng kéo dài trong các môi trường đòi hỏi khắt khe, chẳng hạn như nhà máy công nghiệp, hộp phân phối ngoài trời và phòng phân phối ngầm.
4. Chi tiết thiết kế thân thiện với người dùng
Vỏ thiết bị đầu cuối trong suốt: Trạng thái nối dây được hiển thị rõ ràng, tạo điều kiện cho việc kiểm tra và nghiệm thu dễ dàng hơn.
Đánh dấu phân cực rõ ràng: P1/P2 và các cực của cực thứ cấp được dán nhãn rõ ràng để tránh lỗi nối dây.
Đầu nối khóa chống nước: Được trang bị tuyến cáp chống nước ở điểm đầu ra để nâng cao mức bảo vệ tổng thể.
Cơ chế khóa kim loại: Khóa vít chắc chắn và vỏ vừa khít (đóng không khe hở) đảm bảo độ chính xác của phép đo.

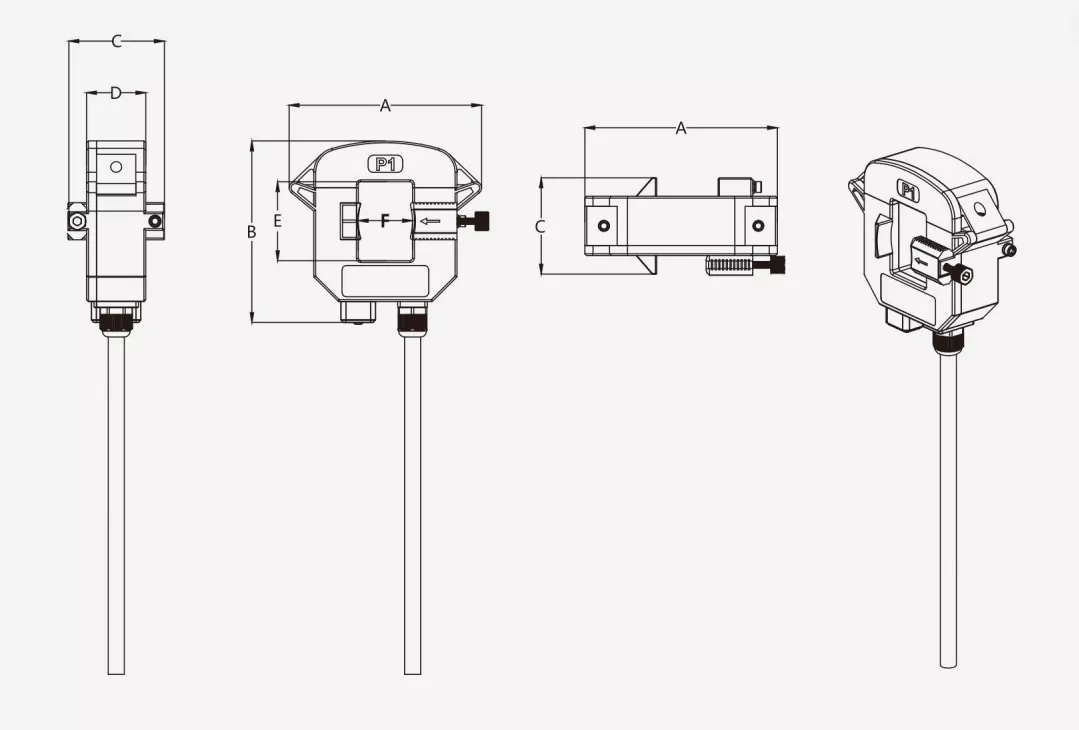

1. Nới lỏng vít khóa ở mặt bên của thiết bị và mở nửa vỏ trên và dưới dọc theo bản lề.
2. Đặt cáp hoặc thanh cái cần đo vào giữa khe hở của máy biến áp, đảm bảo dây dẫn nằm ở giữa.
3. Căn chỉnh các bề mặt tiếp xúc, đóng hai nửa vỏ và siết chặt vít khóa cho đến khi vừa khít và không có khe hở.
4. Mở nắp đầu cuối trong suốt, kết nối chính xác dây điện phía thứ cấp theo dấu phân cực và đóng nắp để hoàn tất quá trình lắp đặt.
Không bao giờ để hở mạch thứ cấp trong khi vận hành; làm như vậy có thể tạo ra điện áp cao, gây nguy hiểm cho sự an toàn của con người và thiết bị.

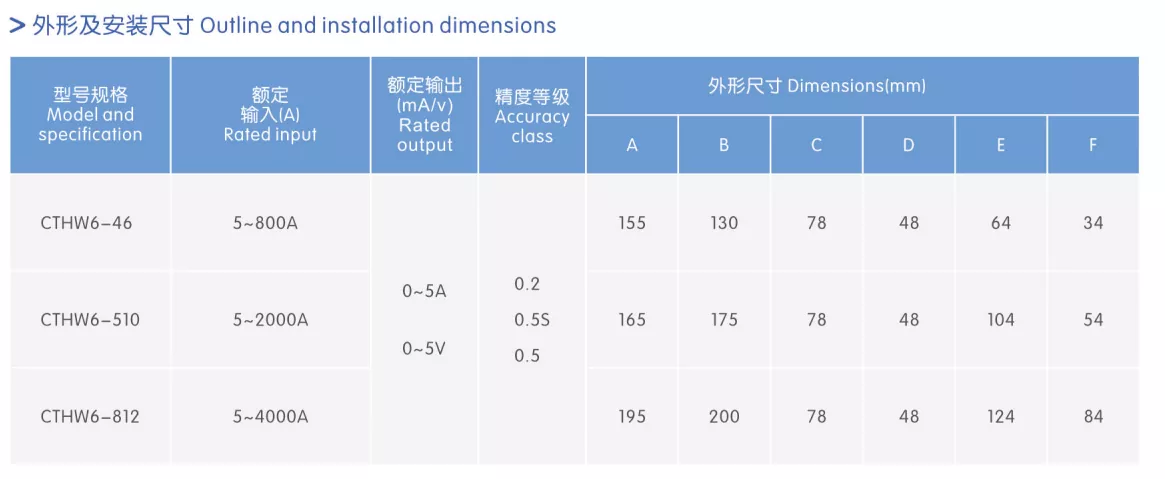

Trước khi lắp đặt, hãy xác minh rằng tỷ lệ dòng điện phù hợp với yêu cầu hệ thống và thông số kỹ thuật của dây dẫn tương thích với kích thước khẩu độ.
Đối với môi trường ngoài trời hoặc ẩm ướt, hãy áp dụng biện pháp xử lý chống thấm/bịt kín bổ sung cho các đầu nối dây.
Trang bị thêm hệ thống phân phối điện hiện có: Nâng cấp thông minh cho các tủ và hộp phân phối đã cũ; bổ sung các thiết bị giám sát năng lượng mà không yêu cầu ngừng hoạt động toàn bộ nhà máy.
Quản lý năng lượng công nghiệp: Giám sát hiện tại và phân tích mức tiêu thụ năng lượng cho dây chuyền sản xuất của nhà máy và mạch thiết bị điện.
Giám sát phân phối điện thông minh: Hoạt động với đồng hồ đo điện đa chức năng và hệ thống giám sát phân phối để cho phép thu thập dữ liệu hiện tại theo thời gian thực và giám sát từ xa.
Phân phối điện tòa nhà: Vận hành, bảo trì và cảnh báo lỗi phân phối điện trong các khu phức hợp thương mại, tòa nhà văn phòng, bệnh viện và trung tâm dữ liệu.
Phân phối năng lượng mới: Giám sát và bảo vệ dòng điện cho các mạch trong tủ nối lưới PV, hệ thống lưu trữ năng lượng và cột sạc EV.
Tất cả các máy biến dòng chống nước ngoài trời CTHW6 đều được sản xuất theo đúng tiêu chuẩn quốc gia liên quan. Mỗi thiết bị đều trải qua nhiều cuộc kiểm tra tại nhà máy—bao gồm hiệu chuẩn độ chính xác, kiểm tra điện áp chịu tần số nguồn và kiểm tra hiệu suất cách điện—để đảm bảo hiệu suất ổn định và đáng tin cậy. Hỗ trợ tùy chỉnh các thông số kỹ thuật không chuẩn để đáp ứng các yêu cầu về thông số và kích thước lắp đặt đa dạng.
Đội ngũ kỹ thuật chuyên nghiệp cung cấp hướng dẫn lựa chọn mô hình và hỗ trợ kỹ thuật sau bán hàng.
Sản phẩm được bảo hành một năm.
Tên dự án: Trang bị thêm hệ thống giám sát cháy điện cho nhà máy ép phun và phần cứng chính xác ở thị trấn Trường An, thành phố Đông Quan
Địa điểm: Khu công nghiệp phần cứng và khuôn mẫu, thị trấn Trường An, thành phố Đông Quan, tỉnh Quảng Đông
Ngày trang bị thêm: tháng 3 năm 2025
Sản phẩm được sử dụng: Đầy đủ các loại máy biến dòng dư lõi kép (có thể mở được)
Nhà máy được xây dựng từ năm 2011 với tổng diện tích sàn khoảng 28.000 m2. Nó có ba xưởng sản xuất chính—ép phun, dập và xử lý khuôn—và vận hành 86 mạch phân phối điện áp thấp. Tải trọng bao gồm máy ép phun, máy dập CNC, thiết bị làm lạnh, cần cẩu trên cao và ổ cắm điện/đèn chiếu sáng. Do tiêu chuẩn thấp hơn tại thời điểm xây dựng ban đầu nên chỉ có tủ điện chính đầu vào được trang bị cầu dao chống dòng điện dư (RCCB); mạch nhánh không có khả năng giám sát dòng điện dư.
Vào nửa cuối năm 2024, Cục Quản lý Khẩn cấp địa phương đã phát động một chiến dịch đặc biệt nhằm cải thiện an toàn điện trong các doanh nghiệp công thương, yêu cầu lắp đặt hệ thống giám sát cháy điện trong một khung thời gian nhất định. Ngoài ra, cơ sở này thường xuyên gặp phải tình trạng máy cắt chính bị ngắt dòng điện dư thường xuyên, không rõ nguyên nhân trong mùa mưa; việc khắc phục một lỗi duy nhất buộc phải tạm dừng sản xuất trên toàn bộ dây chuyền trong hơn ba giờ, ảnh hưởng nghiêm trọng đến việc thực hiện đơn hàng. Hơn nữa, lớp cách điện của dây bị lão hóa nhanh chóng do môi trường dầu, nhiệt độ cao của xưởng ép phun, dẫn đến các mối nguy hiểm về an toàn khi người vận hành cảm thấy bị điện giật khi chạm vào vỏ thiết bị. Do đó, việc trang bị thêm hệ thống trở nên cần thiết khẩn cấp.
Các phương pháp trang bị thêm truyền thống đòi hỏi phải ngừng sản xuất, dẫn đến thiệt hại kinh tế lớn. Việc sử dụng máy biến dòng điện dư lõi rắn (đi qua) thông thường sẽ cần phải tháo dỡ các thanh cái và cắt cáp. Một ngày ngừng hoạt động của một dây chuyền sản xuất sẽ gây ra tổn thất trực tiếp vượt quá 120.000 RMB, và việc trang bị thêm cho toàn nhà máy được ước tính sẽ cần ba ngày ngừng hoạt động—một phương án mà nhà máy không thể chấp nhận. Việc thiếu giám sát rò rỉ theo cấp bậc dẫn đến hiệu quả khắc phục sự cố cực kỳ thấp. Chỉ có cầu dao chính mới có chức năng cắt rò rỉ; rò rỉ mạch nhánh không thể được xác định chính xác. Các thợ điện phải kiểm tra từng mạch điện sau mỗi chuyến đi, dẫn đến thời gian khắc phục sự cố trung bình là 3,5 giờ và tổn thất công suất sản xuất hàng tháng khoảng 8% do mất điện liên quan đến rò rỉ.
Môi trường công nghiệp khắc nghiệt làm trầm trọng thêm nguy cơ rò rỉ. Xưởng ép phun có nhiệt độ cao và ô nhiễm dầu nặng, làm tăng tốc độ lão hóa cách điện của cáp; xưởng dập phải chịu rung động mạnh, khiến các thiết bị đầu cuối bị lỏng và tạo ra nguy cơ rò rỉ tiềm ẩn cao—điều kiện vượt quá giới hạn độ bền của các thiết bị truyền thống.
Yêu cầu tuân thủ bắt buộc: Việc không đáp ứng tiêu chuẩn GB 14287.2-2014 ("Đầu dò giám sát cháy dòng điện dư") sẽ phân loại cơ sở là cần phải khắc phục theo các quy định về an toàn công nghiệp, kèm theo các hình phạt bao gồm đình chỉ sản xuất do không tuân thủ đúng thời hạn.
Để đáp ứng yêu cầu cốt lõi là "trang bị thêm mà không ngừng sản xuất", dự án chỉ sử dụng máy biến dòng dư lõi kép. Các mô hình được lựa chọn dựa trên loại dây dẫn mạch và kích thước mặt cắt ngang, cho phép lắp đặt mà không cần ngắt kết nối dây hoặc cắt nguồn.
Cài đặt mà không bị gián đoạn nguồn điện; mất mát sản xuất bằng không. Thiết kế lõi kép có cơ chế vừa khít với các vít khóa, loại bỏ nhu cầu tháo rời thanh cái hoặc cắt cáp; thợ điện được chứng nhận thực hiện việc lắp đặt trên các mạch điện có điện theo các tiêu chuẩn an toàn. Tất cả các dây chuyền sản xuất đều hoạt động bình thường trong suốt quá trình trang bị thêm, dẫn đến không bị chậm trễ đơn hàng hoặc mất công suất—tiết kiệm cho nhà máy khoảng hơn 300.000 RMB chi phí ngừng hoạt động tiềm ẩn.
Độ chính xác kết nối cao và hiệu suất đo ổn định, đáng tin cậy. Các bề mặt tiếp xúc của lõi từ được mài chính xác, đảm bảo độ từ trở thấp và tính nhất quán cao khi đóng, với sai số đo dòng điện dư là 1%. Hệ thống phát hiện chính xác các tín hiệu rò rỉ ở mức thấp tới 50mA; Dữ liệu sau vận hành cho thấy tỷ lệ báo động sai dưới 2%, đáp ứng đầy đủ yêu cầu về độ chính xác cho hệ thống cảnh báo sớm cháy nổ bằng điện. Có khả năng thích ứng cao cho cả thanh cái đồng và cáp điện; mô hình lỗ vuông phù hợp với thanh cái hình chữ nhật, trong khi mô hình lỗ tròn phù hợp với cáp nguồn hình tròn, bao phủ đầy đủ các mạch từ đường nhánh đến bộ cấp nguồn chính. Việc lựa chọn và cung cấp mô hình thống nhất cho toàn bộ dự án giúp loại bỏ nhu cầu tạo khuôn tùy chỉnh, dẫn đến thời gian thực hiện ngắn và lắp đặt được tiêu chuẩn hóa.
Chịu dầu và nhiệt độ cao, thích hợp với điều kiện công nghiệp khắc nghiệt; vỏ được làm bằng nhựa kỹ thuật gia cố, chống cháy với đặc tính bịt kín tuyệt vời, ngăn chặn hiệu quả dầu xưởng, độ ẩm và bụi. Với phạm vi nhiệt độ hoạt động từ -25°C đến +85°C, nó chịu được môi trường nhiệt độ cao xung quanh máy ép phun, đảm bảo hoạt động lâu dài mà không bị lão hóa lớp cách điện hoặc độ chính xác bị lệch.
Hiệu suất lắp đặt tăng 60%, rút ngắn đáng kể tiến độ dự án; việc lắp đặt và nối dây cho một máy biến áp chỉ mất trung bình 10 phút. Quá trình lắp đặt và vận hành thử tất cả 86 tổ máy trong toàn nhà máy đã được hoàn thành chỉ trong 5 ngày—thấp hơn nhiều so với mốc thời gian 15 ngày ước tính đối với việc cải tiến máy biến áp xuyên lỗ truyền thống—đáp ứng các yêu cầu cải chính trước thời hạn.
Đã vượt qua thành công cuộc kiểm tra an toàn đặc biệt; vào tháng 4 năm 2025, hệ thống đã vượt qua cuộc kiểm tra an toàn điện do Cục Quản lý Khẩn cấp Đông Quan thực hiện. Các chức năng giám sát dòng điện dư, logic cảnh báo và bảo vệ theo cấp độ đều tuân thủ tiêu chuẩn quốc gia GB 14287.2, giải quyết đầy đủ các vấn đề tuân thủ.
Cải thiện 90% hiệu quả khắc phục sự cố; hệ thống xác định chính xác ID mạch nơi xảy ra rò rỉ và đưa ra cảnh báo theo thời gian thực. Thời gian khắc phục sự cố giảm từ mức trung bình 3,5 giờ xuống dưới 20 phút, giúp giảm đáng kể tác động của việc kiểm tra khi mất điện đối với quá trình sản xuất.
Cảnh báo nguy hiểm chủ động loại bỏ rủi ro tai nạn; tính đến tháng 10 năm 2025, hệ thống đã đưa ra 11 cảnh báo liên quan đến hiện tượng bất thường của dòng điện dư (7 cảnh báo do cách điện của động cơ bị lão hóa và 4 cảnh báo do quá trình oxy hóa/độ ẩm ở đầu cuối). Việc khắc phục được hoàn thành trước khi xảy ra bất kỳ sự cố vấp ngã nào, ngăn ngừa tình trạng mất điện ngoài kế hoạch, cháy thiết bị hoặc sự cố điện giật.
Vận hành thiết bị không có lỗi; Bất chấp môi trường xưởng khắc nghiệt có đặc điểm là nhiệt độ cao, dầu và độ rung, tất cả các máy biến áp lõi kép đều hoạt động ổn định, không bị nứt, ăn mòn hoặc sai lệch độ chính xác, duy trì tỷ lệ toàn vẹn của thiết bị 100%.
Máy biến dòng điện dư lõi kép là thành phần cốt lõi được ưu tiên dùng để trang bị thêm các hệ thống phân phối điện cũ kỹ nhằm ngăn ngừa cháy nổ do điện. Chúng giải quyết một cách hiệu quả những điểm yếu chính liên quan đến máy biến áp loại cố định truyền thống—cụ thể là nhu cầu mất điện và ngắt kết nối dây, thời gian lắp đặt kéo dài và sự gián đoạn trong hoạt động sản xuất và kinh doanh.
Chúng đặc biệt phù hợp với những môi trường đòi hỏi phải có nguồn điện liên tục, chẳng hạn như các nhà máy công nghiệp, khu phức hợp thương mại, trung tâm dữ liệu và bệnh viện. Những máy biến áp này cho phép nâng cấp tuân thủ các hệ thống giám sát dòng điện dư mà không cần ngừng sản xuất và sửa đổi cấu trúc ở mức tối thiểu, cân bằng giữa việc tuân thủ an toàn, ổn định vận hành và hiệu quả về chi phí. Chúng đại diện cho một giải pháp tiết kiệm chi phí cao để nâng cấp độ an toàn điện của các hệ thống phân phối điện hiện có.
