Máy biến dòng chống nước ngoài trời CTHW8 có thiết kế hình tròn hai lõi, cho phép kẹp trực tiếp vào cáp nguồn trực tiếp mà không cần tắt hệ thống hoặc ngắt kết nối cáp và thiết bị đầu cuối. Khe hở bên trong trơn tru của nó phù hợp với hình dạng của cáp, trong khi cơ chế khóa vít và chốt đảm bảo vừa vặn an toàn, không cần dịch chuyển. Kết hợp với lõi sắt có độ chính xác cao, nó mang lại khả năng thu dòng điện ổn định.
Thiết kế hình tròn lõi kép đảm bảo vừa khít giữa khe bên trong và bề mặt bên ngoài của cáp, phù hợp với các loại cáp điện hạ thế một lõi và đa lõi có đường kính khác nhau. So với máy biến áp khẩu độ vuông, thiết kế này mang lại sự vừa vặn chặt chẽ hơn và không bị rung lắc, mang lại độ chính xác đo ổn định hơn. Cấu trúc phân chia loại bỏ yêu cầu truyền thống là ngắt kết nối dây để lắp đặt, cho phép trang bị thêm mà không bị mất điện. Một người có thể lắp đặt thiết bị trong vài giây, rút ngắn đáng kể thời gian lắp đặt và tránh tổn thất do thời gian ngừng sản xuất.
Thiết bị này có cơ cấu khóa vít vận hành bằng núm vặn gắn trên cùng với chốt định vị tích hợp. Siết chặt vít sẽ đóng chặt vỏ trên và dưới, đảm bảo bề mặt tiếp xúc của lõi sắt gặp nhau không có khe hở. Đồng thời, chốt định vị ấn vào bề mặt bên ngoài của cáp để khóa máy biến áp vào đúng vị trí, ngăn ngừa trượt hoặc xoay hiệu quả. Điều này đảm bảo hoạt động ổn định lâu dài—ngay cả trong môi trường có độ rung cao—và loại bỏ về mặt cấu trúc các lỗi đo lường do lỏng lẻo.

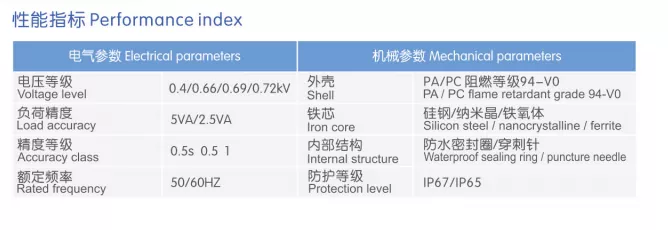

Nó sử dụng lõi thép silicon định hướng dạng hạt chất lượng cao được đặc trưng bởi tính thấm từ cao, tổn thất từ tính thấp và độ tuyến tính của đường cong từ hóa tuyệt vời. Nó cung cấp tín hiệu đầu ra ổn định trong phạm vi dòng điện định mức, đáp ứng các tiêu chuẩn về độ chính xác đo lường Loại 0,5 hoặc Loại 1 và đảm bảo thu thập dữ liệu hiện tại chính xác, đáng tin cậy. Sản phẩm hỗ trợ hoạt động tần số kép (50Hz/60Hz) và có khả năng chống nhiễu điện từ bên ngoài mạnh mẽ, đảm bảo tích hợp ổn định với nhiều đồng hồ đo điện đa chức năng, thiết bị đầu cuối giám sát thông minh và thiết bị bảo vệ rơle.
Máy biến dòng chống nước ngoài trời CTHW8 này có vỏ đúc nguyên khối được làm bằng nhựa kỹ thuật chống cháy, có độ bền cao, mang lại khả năng cách nhiệt, chống va đập và độ bền tuyệt vời trước nhiệt độ khắc nghiệt. Bên trong được làm bằng nhựa epoxy chân không, giúp bảo vệ toàn diện chống ẩm, bụi và ăn mòn. Nó phù hợp với các môi trường đa dạng và đòi hỏi khắt khe—như nhà máy công nghiệp, hộp phân phối ngoài trời, trục phân phối ngầm và đường hầm tiện ích—duy trì hiệu suất ổn định trong thời gian dài và đảm bảo thời gian sử dụng kéo dài.
Vỏ thiết bị đầu cuối trong suốt: Trạng thái nối dây được hiển thị rõ ràng, nâng cao hiệu quả trong quá trình nghiệm thu lắp đặt tại chỗ cũng như xử lý sự cố hoặc bảo trì sau đó.
Đánh dấu phân cực rõ ràng: Các chỉ báo định hướng P1/P2 và cực phân cực của cực thứ cấp được đánh dấu trên bề mặt vỏ để tránh lỗi nối dây.
Đầu ra cáp chống nước: Đi kèm với cáp đầu ra chuyên dụng, chống uốn cong; điểm kết nối có lớp bịt kín chống thấm nước để nâng cao chỉ số bảo vệ tổng thể.
Thiết kế tích hợp, không cần phụ kiện: Sẵn sàng lắp đặt ngay khi lấy ra khỏi hộp mà không cần thêm bộ phận nào, giúp giảm chi phí vật liệu.
Nới lỏng vít khóa trên cùng bằng cách xoay ngược chiều kim đồng hồ, sau đó nhẹ nhàng tách phần vỏ trên và phần dưới dọc theo đường phân chia.
Đặt cáp cần đo ở giữa khe hở của máy biến áp, đảm bảo cáp đồng trục với lỗ mở và không bị lệch hoặc bị nén.
Căn chỉnh các bề mặt tiếp xúc và đóng các phần vỏ; siết chặt vít khóa trên cùng theo chiều kim đồng hồ để đảm bảo vừa khít và chốt khóa giữ chặt cáp.
Mở nắp đầu cuối trong suốt, kết nối các dây dẫn thứ cấp một cách chính xác theo các dấu phân cực và đóng nắp lại để hoàn tất quá trình lắp đặt.
Không bao giờ để hở mạch thứ cấp khi máy biến áp đang hoạt động; mạch hở có thể tạo ra điện áp cao gây nguy hiểm cho sự an toàn của con người và thiết bị.

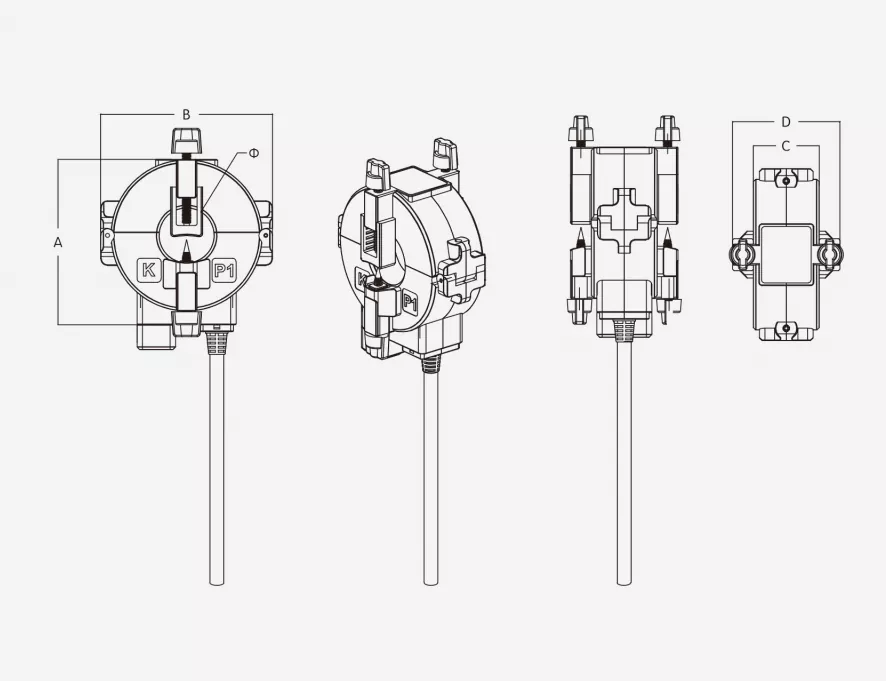

Chọn một mẫu có kích thước khẩu độ phù hợp dựa trên đường kính ngoài thực tế của cáp để đảm bảo vừa vặn.
Để lắp đặt trong môi trường ngoài trời hoặc có độ ẩm cao, nên áp dụng thêm chất chống thấm/bịt kín cho các kết nối dây. Kịch bản ứng dụng
Trang bị thêm các hệ thống phân phối hiện có: Lắp đặt các thiết bị đo sáng và giám sát trên các mạch cáp trong các khu công nghiệp hoặc tòa nhà thương mại đã cũ mà không cần cúp điện hoặc ngắt kết nối dây.
O&M phân phối điện trong tòa nhà: Giám sát số liệu thống kê về mức tiêu thụ năng lượng hiện tại và phân tích cho các mạch cáp nằm trong các cột điện và trục tiện ích.
Giám sát nguồn điện công nghiệp: Giám sát thời gian thực dòng điện hoạt động của các thiết bị chạy bằng cáp như dây chuyền sản xuất, máy bơm, quạt và máy nén khí.
Hệ thống phân phối điện thông minh: Tích hợp với nền tảng giám sát năng lượng và hệ thống quản lý năng lượng để cho phép thu thập dữ liệu từ xa và cảnh báo sớm lỗi.
Bảo vệ chống rò rỉ đất: Có thể tùy chỉnh dưới dạng máy biến dòng không thứ tự để giám sát dòng điện dư và bảo vệ chống rò rỉ đất trong hệ thống phân phối điện.
Toàn bộ dòng sản phẩm được sản xuất theo đúng tiêu chuẩn quốc gia. Mỗi máy biến dòng chống nước ngoài trời CTHW8 đều trải qua quá trình kiểm tra toàn diện—bao gồm hiệu chuẩn độ chính xác, kiểm tra điện áp chịu tần số nguồn và kiểm tra hiệu suất cách điện—trước khi vận chuyển để đảm bảo hiệu suất ổn định, đáng tin cậy. Một bảo hành một năm được cung cấp.
Tên dự án: Dự án trang bị thêm giám sát năng lượng chiếu sáng thông minh Tô Châu | Địa điểm: Thành phố Tô Châu, tỉnh Giang Tô
Ngày hoàn thành: tháng 9 năm 2023
Sản phẩm được sử dụng: Máy biến dòng tách lõi cách điện φ45mm
Dự án bao gồm một đoạn đường huyết mạch đô thị lớn dài 6,2 km với 218 mạch phân phối đèn đường. Mỗi mạch sử dụng cáp nguồn 3×16mm² để cung cấp cho đèn đường LED và chiếu sáng cảnh quan. Được xây dựng lần đầu vào năm 2015, hệ thống phân phối hiện tại chỉ cung cấp chức năng bật/tắt công tắc chính cơ bản, thiếu khả năng giám sát dòng điện mạch riêng lẻ hoặc thống kê mức tiêu thụ năng lượng.
Khi các yêu cầu về quản lý chiếu sáng đô thị tinh tế tăng lên, chính quyền địa phương đã lên kế hoạch lắp đặt hệ thống giám sát năng lượng và cảnh báo sớm sự cố trên toàn bộ mạng lưới chiếu sáng. Tuy nhiên, họ phải đối mặt với những thách thức như khó khăn trong việc xin phê duyệt cắt điện trên các tuyến đường lớn, chi phí nối dây cao do tính chất phân tán của các điểm lắp đặt ngoài trời và nhu cầu cắt cáp để trang bị thêm máy biến dòng truyền thống. Cuối cùng, dự án đã chọn máy biến dòng lõi kép xuyên qua lớp cách điện làm thành phần cốt lõi để thu dòng điện, cho phép hoàn thành toàn bộ quá trình trang bị thêm mà không bị mất điện.
Thiếu giám sát dòng điện mạch nhánh; hiệu quả khắc phục sự cố cực kỳ thấp. Không có việc thu thập dữ liệu dòng điện trên mỗi mạch trên mạng lưới chiếu sáng; việc xác định đèn đường bị hư hỏng hoặc lỗi đường dây chỉ dựa vào việc tuần tra thủ công vào ban đêm. Thời gian trung bình để phát hiện lỗi vượt quá 12 giờ, với các sự cố ở các khu vực ở xa đôi khi vẫn tồn tại trong 2–3 ngày trước khi được giải quyết. Do đó, tỷ lệ sẵn có của hệ thống chiếu sáng đường phố dao động quanh mức 92%, không đáp ứng được tiêu chuẩn yêu cầu.
Quản lý năng lượng thô; không có khả năng phát hiện việc sử dụng năng lượng bất thường. Chỉ có đồng hồ đo tổng mới đo được tổng mức tiêu thụ nên không thể phân biệt mức sử dụng năng lượng của từng mạch điện riêng lẻ. Các vấn đề như rò rỉ đường dây hoặc khai thác điện trái phép của các doanh nghiệp gần đó đã không bị phát hiện, dẫn đến tổn thất năng lượng không chiếu sáng hàng năm ước tính vượt quá 50.000 RMB.
Trang bị thêm truyền thống yêu cầu mất điện, gây ra tác động đáng kể đến công chúng. Việc sử dụng máy biến dòng xuyên lỗ tiêu chuẩn sẽ phải cắt cáp và tắt nguồn. Việc mất điện trên các tuyến đường chính sẽ làm gián đoạn tín hiệu giao thông, hệ thống chiếu sáng đường phố và nguồn cung cấp điện cho các cửa hàng gần đó. Hơn nữa, quy trình phê duyệt các trường hợp ngừng hoạt động rất phức tạp và việc lắp đặt vào ban đêm tiềm ẩn rủi ro an toàn cao.
Địa điểm ngoài trời phân tán rộng rãi; chi phí cao cho hệ thống dây điện cung cấp điện. 218 điểm giám sát nằm rải rác dọc đường. Việc lắp đặt cáp nguồn riêng cho từng mô-đun thu thập dữ liệu sẽ phát sinh tổng chi phí vật liệu và nhân công vượt quá 120.000 RMB; Ngoài ra, hệ thống dây điện ngoài trời dễ bị lão hóa và tỷ lệ hỏng hóc cao.
Để giải quyết các yêu cầu cốt lõi của các địa điểm ngoài trời phân tán và lắp đặt không bị cúp điện, dự án sử dụng riêng các máy biến dòng lõi kép xuyên qua lớp cách điện. Các bộ phận tích hợp này xử lý cả phép đo dòng điện và hoạt động tự cấp nguồn cho mạch, loại bỏ nhu cầu về đường dây cấp điện bổ sung.
Nguyên tắc thiết kế cốt lõi
Giải pháp xuyên cách điện, tự cấp điện: Máy biến áp sử dụng điện cực xuyên tích hợp để xuyên qua lớp cách điện của dây pha đèn đường và lấy điện năng vận hành. Điều này đồng thời cấp nguồn cho các mô-đun thu thập và liên lạc hiện tại, loại bỏ nhu cầu về đường dây cấp điện độc lập.
Cài đặt lõi chia, không ngắt kết nối: Với cấu trúc lõi tách, gắn vào, thiết bị kẹp trực tiếp vào bên ngoài cáp. Điều này giúp loại bỏ nhu cầu cắt cáp hoặc ngắt kết nối các thiết bị đầu cuối, cho phép lắp đặt trực tiếp trong môi trường điện áp thấp. Thiết kế ngoài trời có khả năng bảo vệ cao: Thiết bị đạt xếp hạng chống bụi và chống nước theo tiêu chuẩn IP65, đồng thời có vòng đệm kín chống nước tại điểm xuyên thấu, giúp thiết bị phù hợp với môi trường ngoài trời tiếp xúc với mưa, nhiệt độ cao và nhiệt độ mùa đông lạnh giá.
Cài đặt không mất điện; không làm gián đoạn hoạt động bình thường của đô thị: Công việc được thực hiện bởi các thợ điện hạ thế đã được chứng nhận tuân theo các quy trình làm việc trực tiếp tiêu chuẩn. Không xảy ra tình trạng mất điện trên các tuyến đường chính và hệ thống đèn giao thông cũng như nguồn điện cho các cơ sở kinh doanh gần đó đều không bị ảnh hưởng. Tổng cộng 218 tổ máy đã được lắp đặt và vận hành chỉ trong bảy ngày—giảm hơn 60% thời gian của dự án so với các phương pháp trang bị thêm truyền thống.
Không cần nối dây bổ sung; giảm đáng kể chi phí trang bị thêm: Việc tận dụng công nghệ tự cấp nguồn dựa trên sự xuyên thấu đã loại bỏ nhu cầu đặt cáp nguồn cho từng thiết bị riêng lẻ. Điều này tiết kiệm được khoảng 85 RMB chi phí vật liệu và nhân công trên mỗi thiết bị, giúp tiết kiệm tổng chi phí đi dây hơn 180.000 RMB và giảm 40% chi phí trang bị thêm tổng thể.
Con dấu xuyên đáng tin cậy; An toàn khi sử dụng ngoài trời lâu dài: Điện cực xuyên được làm bằng đồng thiếc, đảm bảo lực xuyên đồng đều mà không làm hỏng lõi dây dẫn. Vòng đệm chống thấm bằng cao su silicon đảm bảo cách ly hoàn toàn khỏi mưa và hơi ẩm sau khi khóa. Kể từ khi triển khai, các thiết bị này đã chịu được mùa mưa ở Tô Châu, nhiệt độ cao nhất vào mùa hè là 40°C và nhiệt độ thấp nhất vào mùa đông là -5°C mà không gặp phải tình trạng xuống cấp cách điện, thấm nước hoặc đoản mạch.
Độ chính xác đo ổn định; đáp ứng các yêu cầu đo mức tiêu thụ năng lượng: Các bề mặt tiếp xúc của cảm biến lõi kép trải qua quá trình mài chính xác, giúp giảm thiểu tổn thất mạch từ khi đóng và đạt được độ chính xác Loại 0,5—đáp ứng các yêu cầu về thống kê năng lượng đo theo lượng phụ. Độ nhạy cao đối với tín hiệu dòng điện thấp cho phép phát hiện chính xác những thay đổi hiện tại do lỗi đèn đường riêng lẻ, cho phép cảnh báo sớm chính xác các lỗi.
Lắp đặt thuận tiện và hiệu quả; phù hợp với môi trường làm việc ngoài trời: Các thiết bị nhẹ có kẹp khóa tích hợp, cho phép một kỹ thuật viên hoàn thành việc lắp đặt trên không mà không cần dụng cụ nặng. Điều này làm giảm đáng kể cả rủi ro về an toàn và khó khăn khi làm việc ở độ cao ngoài trời.
Hiệu suất O&M được cải thiện đáng kể và tốc độ chiếu sáng tuân thủ: Hệ thống giám sát dòng điện theo thời gian thực trên tất cả các mạch, tự động đưa ra cảnh báo trong vòng 10 phút đối với mạch hở, đoản mạch hoặc mất điện bất thường, nhờ đó giảm 80% thời gian giải quyết lỗi trung bình. Tỷ lệ chiếu sáng đường bộ tăng từ 92% lên 99,2%, đạt tiêu chuẩn chiếu sáng đô thị cấp I.
Cải tiến việc quản lý năng lượng và giảm tổn thất: Phân tích dữ liệu năng lượng sau khi triển khai đã xác định ba điểm khai thác điện trái phép và hai trường hợp rò rỉ đường dây ẩn. Việc khắc phục đã giảm tổn thất năng lượng bất thường hàng tháng khoảng 2.300 kWh, giúp tiết kiệm chi phí điện hàng năm vượt quá 25.000 RMB.
Vận hành thiết bị ổn định, không có lỗi nào: Tính đến tháng 10/2024, toàn bộ 218 máy biến dòng đã vận hành liên tục, ổn định, không có hiện tượng hư hỏng do vô nước, sai lệch độ chính xác hay quá nhiệt tại các điểm đấu nối; tỷ lệ toàn vẹn của thiết bị ở mức 100%.
Được thành phố chấp nhận thành công: Dự án tuân thủ Thông số kỹ thuật về xây dựng và nghiệm thu kỹ thuật chiếu sáng đường đô thị (CJJ 89) và các tiêu chuẩn quốc gia có liên quan đối với máy biến dòng điện, vượt qua cuộc kiểm tra nghiệm thu đặc biệt của chính quyền thành phố đối với việc trang bị thêm hệ thống chiếu sáng thông minh trong lần thử đầu tiên.
Máy biến dòng lõi kép với công nghệ xuyên qua lớp cách điện là thành phần cải tiến cốt lõi để trang bị thêm thông minh cho hệ thống phân phối điện ngoài trời phân tán. Nó giải quyết một cách hiệu quả ba điểm yếu chính của ngành liên quan đến các phương pháp trang bị thêm truyền thống: khó khăn trong việc lên lịch cắt điện, chi phí đi dây cao và tốc độ lắp đặt chậm.
Công nghệ này có thể áp dụng rộng rãi cho các tình huống đặc trưng bởi các địa điểm phân tán và khả năng tiếp cận nguồn điện đầy thách thức, chẳng hạn như đèn đường thành phố, cột sạc EV ngoài trời, phân phối điện khu công nghiệp và lưới điện nông thôn. Nó cho phép triển khai nhanh chóng các hệ thống giám sát và thu thập dữ liệu năng lượng hiện tại mà không mất điện, nối dây tối thiểu và chi phí thấp, khiến nó trở thành giải pháp lớp cảm biến có hiệu quả cao về chi phí cho Internet of Things (IoT) trong phân phối điện và xây dựng thành phố thông minh.
