Với cấu trúc cuộn dây cách điện linh hoạt, nó có thể dễ dàng uốn cong và quấn quanh dây dẫn đang được thử nghiệm, cho phép lấy mẫu dòng điện nhanh chóng mà không cần phải tháo dỡ các mạch hiện có hoặc tắt nguồn (khi vận hành tuân thủ các giao thức an toàn điện áp thấp). Khi được ghép nối với bộ tích hợp chuyên dụng, nó sẽ xuất ra tín hiệu dòng điện hoặc điện áp tiêu chuẩn, cho phép kết nối trực tiếp với các thiết bị như đồng hồ đo năng lượng, máy ghi dạng sóng, hệ thống giám sát trực tuyến và PLC.
So với các máy biến dòng cứng nhắc truyền thống, máy biến dòng lõi kép linh hoạt này có trọng lượng nhẹ, khả năng thích ứng cao và tiết kiệm chi phí khi lắp đặt. Nó đặc biệt thích hợp cho các tình huống không thể lắp được máy biến áp truyền thống—chẳng hạn như thanh cái có hình dạng bất thường, cáp có đường kính lớn và không gian tủ chật hẹp—làm cho nó trở thành công cụ ưa thích để phân phối điện công nghiệp, thử nghiệm điện và bảo trì các nhà máy điện năng lượng mới.

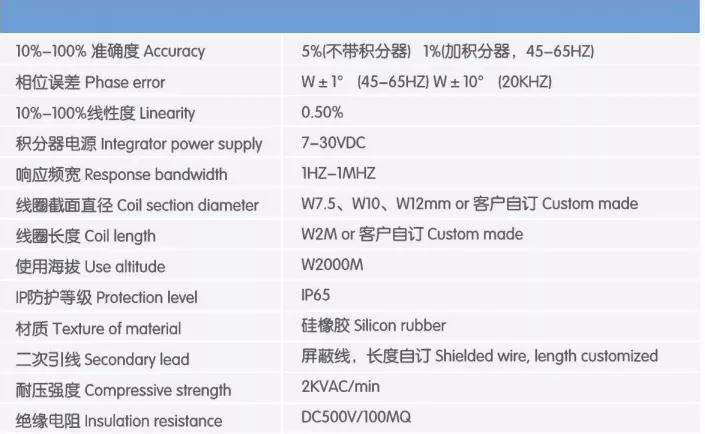

1. Linh hoạt và có thể uốn cong
Thân cuộn dây có vỏ cách điện linh hoạt cho phép uốn cong và quấn tự do xung quanh nhiều dây dẫn khác nhau—bao gồm cáp tròn, thanh cái hình chữ nhật, hình dạng bất thường và dây dẫn đường kính lớn. Nó khắc phục các hạn chế về không gian lắp đặt và hình dạng dây dẫn, giải quyết các thách thức lắp đặt liên quan đến máy biến áp cứng truyền thống.
2. Cấu trúc có thể mở được
Nó sử dụng thiết kế đóng mở phù hợp, loại bỏ nhu cầu cắt cáp hoặc tháo dỡ thanh cái. Trong trường hợp điện áp thấp, thợ điện được chứng nhận có thể lắp đặt nó trong khi hệ thống đang hoạt động, rút ngắn đáng kể thời gian trang bị thêm và tránh tổn thất do ngừng sản xuất hoặc mất điện. Đó là lý tưởng để nâng cấp và trang bị thêm hệ thống phân phối điện cũ.
3. Phạm vi đo rộng
Nó hỗ trợ các phép đo dòng điện xoay chiều từ hàng chục ampe đến hàng chục nghìn ampe. Với độ tuyến tính tuyệt vời và không có nguy cơ bão hòa từ lõi sắt, nó cung cấp các phép đo ổn định về dòng điện tần số công nghiệp, dòng điện hài, dòng xung nhất thời và dòng điện sét, đáp ứng các yêu cầu kép của đo sáng tiêu chuẩn và thử nghiệm chuyên dụng.
4. Trình tích hợp phù hợp
Đi kèm tiêu chuẩn với mô-đun tích hợp chuyên dụng giúp chuyển đổi tín hiệu đầu ra vi sai của cuộn dây thành tín hiệu dòng điện 5A/1A tiêu chuẩn hoặc tín hiệu điện áp 0-5V/4-20mA. Nó kết nối trực tiếp với nhiều thiết bị đo lường, hệ thống giám sát và thiết bị bảo vệ tích hợp khác nhau mà không cần hiệu chuẩn bổ sung.
5. Hiệu suất cách nhiệt tuyệt vời
Cuộn dây sử dụng quy trình cách điện hai lớp, mang lại độ bền điện môi cao và khả năng chống điện áp và độ ẩm cao, khiến nó phù hợp với môi trường phân phối điện công nghiệp trong nhà. Đầu nối có giao diện chính xác đảm bảo đóng mạch từ ổn định, mang lại dữ liệu đo chính xác và đáng tin cậy.
6. Nhẹ và di động
Máy biến áp lõi kép linh hoạt có trọng lượng nhẹ hơn đáng kể so với máy biến áp truyền thống có cùng công suất. Nó có thể được vận chuyển và vận hành bởi một người và việc lắp đặt tại chỗ không cần máy móc hạng nặng, giúp giảm đáng kể chi phí nhân công và thời gian.
Hệ thống điện: Trạm biến áp, phòng phân phối điện (ghi sự cố, phát hiện dòng điện quá độ, phân tích sóng hài, kiểm tra đường dây).
Sản xuất công nghiệp: Giám sát dòng điện cao trực tuyến cho động cơ lớn, máy biến áp và bộ chỉnh lưu trong luyện kim, xử lý hóa chất và khai thác mỏ.
Năng lượng mới: Nhà máy điện PV, trạm lưu trữ năng lượng, thu thập dòng điện xoay chiều cao để kết nối lưới điện gió và ghi lại dòng điện sự cố.
Trang bị thêm hệ thống phân phối điện: Trang bị thêm khả năng giám sát dòng điện trên các hệ thống thiết bị đóng cắt và thanh dẫn truyền thống mà không bị gián đoạn nguồn điện; nâng cấp hệ thống quản lý năng lượng.
Kiểm tra & Kiểm tra: Kiểm tra độ tăng nhiệt độ của thiết bị điện, kiểm tra ngắn mạch, kiểm tra xung sét và hiệu chuẩn nhà máy.
Cơ sở hạ tầng thành phố: O&M phân phối điện và xử lý sự cố cho vận tải đường sắt, trung tâm dữ liệu và các khu phức hợp thương mại lớn.
Trước khi bắt đầu công việc, hãy kiểm tra mức điện áp của mạch cần đo. Đối với các hoạt động ở điện áp cao, hãy tuân thủ nghiêm ngặt các quy trình tắt nguồn và xác minh điện áp; Công việc mang điện có điện áp thấp phải được thực hiện bởi thợ điện được chứng nhận sử dụng biện pháp bảo vệ cách điện thích hợp.
Mở đầu nối cuộn dây, quấn hoàn toàn cuộn dây mềm xung quanh dây dẫn đang được đo và đảm bảo không có xoắn hoặc chồng lên nhau. Sau đó, vặn chặt đầu nối một cách chắc chắn, đảm bảo các bề mặt tiếp xúc khớp với nhau một cách hoàn hảo.
Kết nối dây dẫn đầu ra của cuộn dây với các cực tương ứng trên bộ tích hợp theo các dấu hiệu, chú ý đến đúng cực tính (dương/âm).
Kết nối nguồn điện với bộ tích hợp và liên kết đầu ra của bộ tích hợp với thiết bị đo, thiết bị đầu cuối thu thập dữ liệu hoặc thiết bị khác. Sau khi xác minh rằng tất cả các hệ thống dây điện đều chính xác, hãy bật nguồn thiết bị đo và xác nhận rằng dữ liệu hiển thị bình thường; thế là quá trình cài đặt hoàn tất.
Máy biến áp lõi kép linh hoạt chỉ phù hợp để đo dòng điện xoay chiều; nó không được sử dụng để phát hiện dòng điện không đổi DC.
Khi lắp cuộn dây, hãy đảm bảo các bề mặt tiếp xúc sạch sẽ và không có mảnh vụn, đồng thời cuộn dây được chốt hoàn toàn tại chỗ; không làm như vậy sẽ ảnh hưởng đến độ chính xác của phép đo.
Không uốn cong hoặc nghiền nát cuộn dây quá mức; tránh làm trầy xước lớp cách nhiệt bằng các vật sắc nhọn để tránh làm hỏng lớp cách nhiệt và các mối nguy hiểm liên quan đến an toàn.
Phía thứ cấp của cuộn Rogowski cung cấp điện áp đầu ra; ngắn mạch bị nghiêm cấm. Đi dây bộ tích hợp đi kèm theo thông số kỹ thuật để tránh hư hỏng do phân cực sai.
Thân cuộn linh hoạt: Vết thương sử dụng dây tráng men nhiều sợi có độ bền cao và được bọc trong vỏ cách điện dẻo, chống cháy; chống uốn cong và lão hóa, và thích ứng với các góc lắp đặt phức tạp.
Đầu nối giao phối chính xác: Vỏ nhựa kỹ thuật có độ bền cao được tích hợp cơ chế khóa chính xác; đảm bảo vừa khít với độ từ trở thấp; có thiết kế khóa bấm tiện lợi.
Mô-đun tích hợp chuyên dụng: Sử dụng chip xử lý tín hiệu cấp công nghiệp mang lại độ lệch nhiệt độ thấp và độ ổn định cao; bao gồm đèn báo nguồn và các đầu nối được dán nhãn rõ ràng để giảm thiểu lỗi nối dây.
Thiết kế cáp gia cố: Cáp kết nối giữa cuộn dây và bộ tích hợp được gia cố chống uốn và kéo; có khả năng chống căng thẳng và lão hóa, khiến chúng phù hợp với môi trường đi dây phức tạp tại chỗ.
Câu 1: Sự khác biệt giữa cuộn dây Rogowski và máy biến dòng tiêu chuẩn là gì?
Trả lời: Máy biến dòng tiêu chuẩn dựa vào mạch từ lõi sắt và dễ bị bão hòa từ tính; chúng thường có cấu trúc cố định, cứng nhắc yêu cầu ngắt mạch để lắp đặt. Ngược lại, cuộn dây Rogowski có cấu trúc rỗng, linh hoạt, không bị bão hòa từ tính, cung cấp phạm vi đo rộng và cho phép lắp đặt đóng mở, khiến nó trở nên lý tưởng cho các ứng dụng dòng điện cao, dự án trang bị thêm và các tình huống lắp đặt chuyên dụng.
Câu hỏi 2: Máy biến áp lõi kép linh hoạt có thể được sử dụng để đo năng lượng không?
Trả lời: Các sản phẩm Tiêu chuẩn Loại 0,5 phù hợp cho việc tiêu thụ năng lượng nói chung và giám sát dòng điện. Đối với các ứng dụng đo lường có độ chính xác cao liên quan đến thanh toán thương mại, có thể tùy chỉnh phiên bản có độ chính xác cao Loại 0,2; vui lòng xác định trước yêu cầu này.
Câu 3: Nó có thể được sử dụng bên trong thiết bị đóng cắt điện áp cao không? Trả lời: Có, nhưng bạn phải chọn cuộn dây có mức cách điện phù hợp với mức điện áp của hệ thống; Ngoài ra, việc lắp đặt và vận hành phải do nhân viên có trình độ chuyên môn thực hiện, tuân thủ nghiêm ngặt các quy định về an toàn đối với công trình điện áp cao.
Q4: Có thể mua riêng cuộn dây mà không cần bộ tích hợp không?
Trả lời: Có, cuộn dây hoặc bộ tích hợp có thể được mua riêng lẻ; tuy nhiên, vui lòng xác minh các yêu cầu về khả năng tương thích giao diện và tín hiệu với thiết bị hiện có của bạn trước khi đặt hàng. Dự án kiểm tra chất lượng điện đặc biệt cho xưởng dập của cơ sở sản xuất xe ở khu vực mới vịnh Hàng Châu Ninh Ba
Tên dự án: Phát hiện dòng điện đột ngột và kiểm tra chất lượng điện đặc biệt cho xưởng dập của cơ sở sản xuất xe thương hiệu bản địa ở khu vực mới vịnh Hàng Châu Ninh Ba
Địa điểm: Khu công nghiệp sản xuất xe, Khu mới Vịnh Hàng Châu, Thành phố Ninh Ba, tỉnh Chiết Giang
Ngày thực hiện: tháng 9 năm 2024

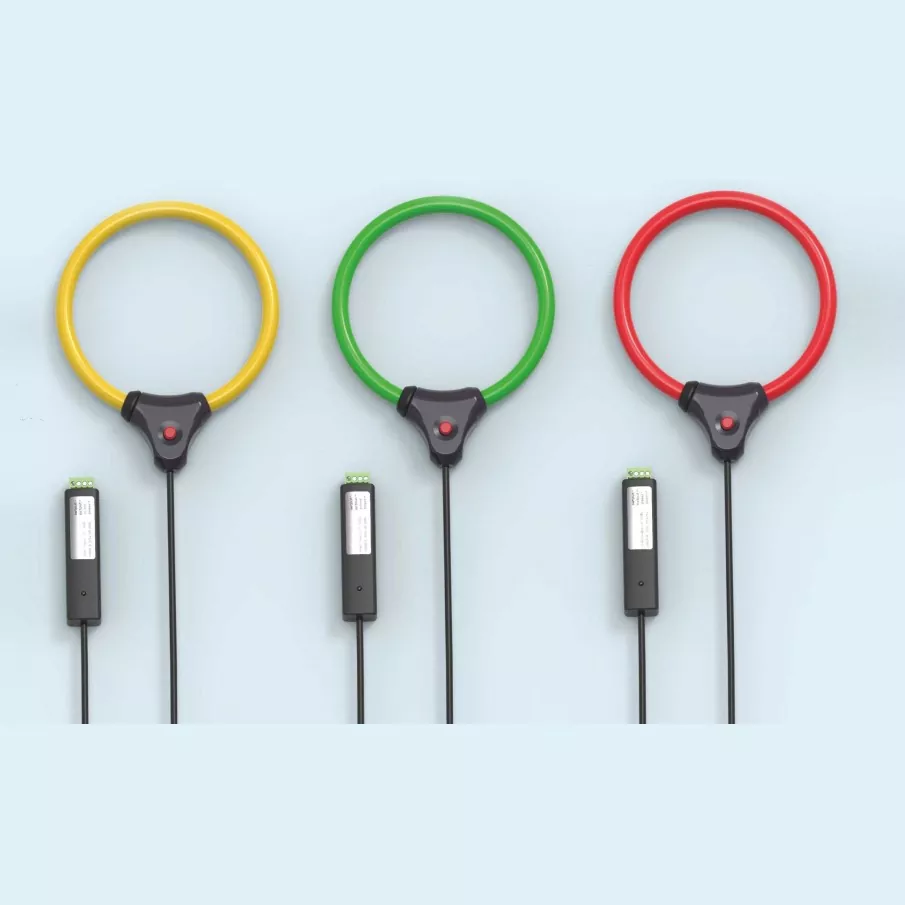

Sản phẩm được sử dụng: Bộ cuộn dây Rogowski lõi chia ba pha linh hoạt (mã màu vàng/xanh/đỏ; được trang bị bộ tích hợp bên ngoài chuyên dụng)
Xưởng dập được trang bị 4 máy ép cơ công suất lớn 2.000 tấn, đại diện cho tải trọng xung nặng điển hình. Mỗi động cơ chính có công suất định mức là 250 kW và dòng điện cực đại trong hành trình dập có thể vượt quá sáu lần dòng điện định mức. Vào đầu năm 2024, xưởng thường xuyên gặp phải các sự cố, bao gồm nhiệt độ tăng bất thường trong hệ thống thanh cái điện áp thấp, sự cắt bỏ công tắc tơ trong tủ bù công suất phản kháng và cảnh báo lỗi trên thiết bị kiểm tra kích thước chính xác gần đó do nhiễu. Chủ sở hữu đã ủy quyền cho cơ quan kiểm tra nguồn bên thứ ba tiến hành kiểm tra chất lượng điện toàn diện trong mọi điều kiện vận hành để nắm bắt chính xác các dạng sóng dòng điện xâm nhập và dữ liệu sóng hài, từ đó cung cấp dữ liệu cần thiết để hỗ trợ các chiến lược giảm thiểu chất lượng điện tiếp theo.
Điều kiện tải xung phức tạp; máy biến áp truyền thống không thể thu được tín hiệu nhất thời
Máy biến dòng lõi sắt thông thường có độ trễ cao và băng thông đo hẹp; chúng chỉ có thể thu được dòng điện có tần số ở trạng thái ổn định. Họ không thể nắm bắt chính xác dạng sóng dòng điện đột ngột ở mức mili giây hoặc đo chính xác hàm lượng sóng hài bậc cao, khiến dữ liệu thử nghiệm không đủ để phân tích nguyên nhân gốc rễ của lỗi.
Khó khăn trong việc ngắt kết nối các thanh cái có tiết diện lớn; thử nghiệm tắt nguồn gây ra tổn thất sản xuất lớn
Đường dây dẫn điện chính của nhà xưởng gồm các thanh cái bằng đồng hình chữ nhật (quy cách: 3×120×10 mm). Việc lắp đặt máy biến áp kiểu cửa sổ (xuyên lỗ) truyền thống sẽ yêu cầu tháo dỡ các thanh cái và ngắt kết nối đường dây điện. Người ta ước tính rằng việc mất điện trong 12 giờ trên mỗi dây chuyền sản xuất sẽ dẫn đến tổn thất sản xuất trực tiếp vượt quá một triệu RMB—một kết quả hoàn toàn không thể chấp nhận được đối với chủ sở hữu.
Không gian bên trong tủ hạn chế; Việc lắp đặt các thiết bị kiểm tra cứng bị hạn chế Bên trong các tủ phân phối điện, khoảng cách giữa các thanh cái hẹp và các cầu dao và khối đầu cuối xung quanh được đóng gói dày đặc. Máy biến dòng cứng, dạng kẹp thường cồng kềnh và yêu cầu không gian vận hành đáng kể, khiến chúng khó lắp đặt đúng cách và làm phức tạp việc triển khai thử nghiệm.
Yêu cầu cao về thử nghiệm đồng bộ đa kênh; khó đảm bảo tính nhất quán của tín hiệu.
Phân tích chính xác sự mất cân bằng pha và lệch pha đòi hỏi phải thu được đồng bộ dòng điện ba pha. Đầu dò thử nghiệm loại tách truyền thống thường có sự thay đổi đáng kể về thông số cuộn dây và sai số tích hợp cao, dẫn đến đồng bộ hóa dữ liệu kém giữa các pha—các yếu tố ảnh hưởng trực tiếp đến độ chính xác của kết quả phân tích chất lượng điện.
Để đáp ứng các yêu cầu của địa điểm công nghiệp về "thử nghiệm trực tiếp, khả năng tương thích rộng, độ chính xác cao và băng thông rộng", dự án sử dụng bộ cuộn dây Rogowski kẹp ba pha linh hoạt được ghép nối với bộ tích hợp chuyên dụng bên ngoài. Thiết lập này xuất tín hiệu tiêu chuẩn tới máy phân tích chất lượng điện di động, cho phép thử nghiệm liên tục trong 72 giờ trên mọi điều kiện hoạt động.
Thiết kế giải pháp cốt lõi
Cấu trúc kẹp linh hoạt: Các cuộn dây mềm dẻo và có thể uốn cong hoặc tạo hình để quấn trực tiếp quanh các thanh cái hình chữ nhật. Việc lắp đặt có thể được thực hiện trên các mạch điện có điện theo quy trình an toàn tiêu chuẩn, loại bỏ nhu cầu tháo dỡ thanh cái hoặc tắt nguồn.
Bộ tích hợp loại phân chia có độ chính xác cao: Mô-đun tích hợp bên ngoài thực hiện các phép tính tích hợp chính xác, chuyển đổi tín hiệu vi sai của cuộn dây thành tín hiệu điện áp tiêu chuẩn tương thích trực tiếp với giao diện đầu vào của máy phân tích chất lượng điện chính thống.
Khả năng đo băng thông rộng: Dải tần đo hiệu quả bao gồm từ 5 Hz đến 1 kHz, cho phép thu chính xác các dòng điện đột biến và sóng hài (bậc 2 đến 25), tuân thủ đầy đủ các tiêu chuẩn kiểm tra chất lượng điện.
Thiết kế mã màu: Cuộn dây màu vàng, xanh lá cây và đỏ tương ứng với ba pha, giảm thiểu lỗi nối dây tại chỗ và cải thiện đáng kể cả hiệu quả thử nghiệm và độ chính xác của dữ liệu pha.
Triển khai nhanh chóng với thời gian ngừng hoạt động bằng không; không ảnh hưởng đến sản xuất bình thường. Các cuộn dây linh hoạt có thiết kế khóa nhanh, cho phép chúng được kẹp trực tiếp quanh thanh cái. Các thợ điện được chứng nhận thực hiện việc lắp đặt theo các giao thức làm việc trực tiếp ở điện áp thấp, không yêu cầu mất điện hoặc tháo rời các bộ phận phân phối. Việc triển khai một bộ ba pha duy nhất chỉ mất 15 phút, cho phép dây chuyền sản xuất của xưởng hoạt động bình thường trong suốt quá trình thử nghiệm mà không bị tổn thất đầu ra.
Khả năng thích ứng linh hoạt với dây dẫn có hình dạng bất thường; dễ dàng cài đặt trong không gian hạn chế. Thân cuộn dây linh hoạt phù hợp hoàn hảo với đường viền của thanh cái đồng hình chữ nhật, cho phép lắp đặt dễ dàng ngay cả trong các tủ chật chội với mật độ linh kiện cao và không gian làm việc hạn chế; điều này về cơ bản giải quyết được thách thức của ngành trong đó máy biến dòng cứng không thể lắp vừa dây dẫn không đều hoặc môi trường chật hẹp.
Với băng thông rộng và độ chính xác cao, thiết bị—khi kết hợp với bộ tích hợp chuyên dụng—mang lại đặc tính tuyến tính đo lường tuyệt vời và đặc tính đáp ứng tần số phẳng. Nó nắm bắt chính xác dòng xung cực đại ở mức mili giây và dạng sóng hoàn chỉnh trong quá trình vận hành dập và đo chính xác nội dung hài. Với sai số đo ≤0,5% đáp ứng đầy đủ yêu cầu về độ chính xác cho việc kiểm tra chất lượng điện năng chuyên nghiệp.
Tính nhất quán ba pha tuyệt vời đảm bảo dữ liệu thử nghiệm đồng bộ đáng tin cậy. Các cuộn dây được sản xuất bằng quy trình cuộn dây thống nhất và các thông số tích hợp được khớp và hiệu chỉnh nghiêm ngặt. Sai số đồng bộ giữa ba pha nhỏ hơn 1ms, cho phép tái tạo chính xác độ lệch pha và mất cân bằng dòng điện, từ đó đảm bảo tính giá trị khoa học và chính xác của kết quả phân tích chất lượng điện năng.
Di động và bền bỉ để sử dụng nhiều lần trong nhiều tình huống. Toàn bộ hệ thống nhẹ và dễ mang theo, có cơ chế đóng/mở chắc chắn được thiết kế để vận hành thường xuyên. Nó lý tưởng để các cơ quan thử nghiệm bên thứ ba sử dụng trên nhiều địa điểm công nghiệp và thông số kỹ thuật mạch khác nhau. Khả năng tái sử dụng cao của nó dẫn đến tổng chi phí sở hữu thấp hơn nhiều so với các phương pháp thử nghiệm truyền thống.
Xác định nguyên nhân gốc rễ của lỗi: Qua thử nghiệm liên tục trong 72 giờ trong điều kiện vận hành đầy đủ, hệ thống đã bắt chính xác dòng điện cực đại 1860A (khoảng 6,2 lần giá trị định mức) trong hành trình dập của máy ép. Nó cũng xác định rằng mức hài hòa thứ 5 và thứ 7 lần lượt vượt quá giới hạn là 12% và 8%, từ đó làm rõ nguyên nhân gốc rễ của tình trạng thanh cái quá nóng, đứt contactor và nhiễu với thiết bị chính xác.
Hỗ trợ thực hiện các giải pháp giảm thiểu hiệu quả: Dựa trên dữ liệu thử nghiệm chính xác, khách hàng đã lắp đặt Bộ lọc công suất tác dụng (APF) và các thiết bị bù công suất phản kháng động. Sau khi trang bị thêm, mức tăng nhiệt độ trung bình của thanh cái giảm 12°C, tỷ lệ hỏng hóc do cắt bỏ công tắc tơ giảm 85% và các vấn đề lỗi liên quan đến nhiễu trong thiết bị kiểm tra độ chính xác đã được giải quyết hoàn toàn.
Giảm đáng kể tổng chi phí thử nghiệm: So với các phương pháp thử nghiệm truyền thống yêu cầu mất điện, phương pháp thử nghiệm trực tiếp này đã tránh được tổn thất năng lực sản xuất khoảng 1,2 triệu RMB. Ngoài ra, chi phí nhân công cho việc thử nghiệm đã giảm 60% và chu kỳ thử nghiệm được rút ngắn từ... Thời gian thử nghiệm giảm từ ba ngày xuống còn nửa ngày, thể hiện lợi thế đáng kể về hiệu quả và tiết kiệm chi phí.
Giá trị của khả năng tái sử dụng của thiết bị đã được nhận thức đầy đủ; hệ thống sau đó đã được triển khai cho nhiều vòng kiểm tra chất lượng điện tại xưởng hàn và lắp ráp cuối cùng của cơ sở. Nó đã hoàn thành thành công thử nghiệm tại 12 địa điểm với tỷ lệ hoạt động 100% và độ chính xác đo ổn định nhất quán, tự khẳng định mình là công cụ tiêu chuẩn, cốt lõi để kiểm tra O&M của cơ sở.
Cuộn dây Rogowski lõi chia ba pha linh hoạt với bộ tích hợp bên ngoài là một công cụ cốt lõi, chuyên dụng để kiểm tra chất lượng điện năng công nghiệp, phát hiện tức thời dòng điện cao và xử lý sự cố lỗi phân phối điện. Nó giải quyết một cách hiệu quả ba điểm yếu chính liên quan đến thiết bị thử nghiệm truyền thống: yêu cầu mất điện, khả năng thích ứng kém và các phép đo nhất thời không chính xác. Nó đáp ứng nhu cầu chuyên nghiệp của các cơ quan thử nghiệm bên thứ ba đối với thiết bị di động, có thể tái sử dụng, đồng thời phù hợp với các tình huống đa dạng—từ thử nghiệm đặc biệt đến giám sát trực tuyến—mà các doanh nghiệp công nghiệp gặp phải. Cuối cùng, nó cung cấp dữ liệu chính xác, đáng tin cậy để hỗ trợ chẩn đoán lỗi, tối ưu hóa hiệu suất năng lượng và quản lý chất lượng điện trong các hệ thống phân phối điện.
