tháng sáucung cấpTủ bù công suất phản kháng GGJgiúp các cơ sở công nghiệp cải thiện hệ số công suất, giảm tổn thất công suất phản kháng và tối ưu hóa việc phân phối điện hạ thế. Được thiết kế cho các ứng dụng có tải điện dao động, tủ này tự động điều chỉnh bù công suất phản kháng để hỗ trợ vận hành hệ thống ổn định hơn, cải thiện việc sử dụng máy biến áp và giúp doanh nghiệp quản lý chi phí điện hiệu quả hơn.
Tủ bù công suất phản kháng GGJ là một thành phần quan trọng của hệ thống phân phối điện áp thấp, đặc biệt là trong các nhà máy và cơ sở thương mại có tải điện cảm lớn. Bằng cách chuyển mạch tụ điện theo nhu cầu điện thay đổi, nó bù công suất phản kháng, cải thiện hệ số công suất và giảm dòng điện không cần thiết trong đường dây phân phối. Việc lựa chọn công suất bù, phương pháp điều khiển và cấu hình bảo vệ sóng hài thích hợp giúp đảm bảo hoạt động đáng tin cậy và giá trị lâu dài. Hướng dẫn này giải thích cách thức hoạt động của thiết bị, thông số kỹ thuật, ưu điểm chính, ứng dụng điển hình và các yếu tố mà người mua nên cân nhắc trước khi mua.

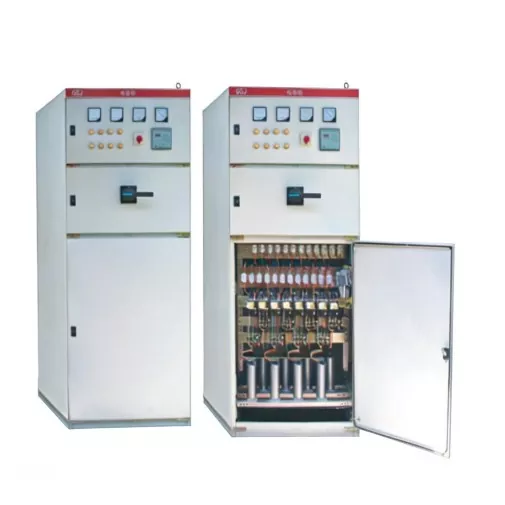

Tủ bù công suất phản kháng GGJ là một tổ hợp điện hạ áp được thiết kế để cải thiện hệ số công suất bằng cách bù công suất phản kháng trong mạng phân phối điện. Nó thường tích hợp các dàn tụ điện, bộ phận chuyển mạch, bộ điều khiển bù, thiết bị bảo vệ và vỏ kim loại vào một hệ thống phối hợp.
Trong các cơ sở công nghiệp, các thiết bị điện như động cơ cảm ứng, máy bơm, máy nén và quạt cần có công suất phản kháng để thiết lập từ trường. Mặc dù nguồn điện này cần thiết cho hoạt động của thiết bị nhưng dòng điện phản kháng quá mức sẽ làm tăng dòng điện chạy qua cáp và máy biến áp mà không đóng góp trực tiếp vào đầu ra cơ học hữu ích.
Tủ GGJ giải quyết vấn đề này bằng cách cung cấp công suất phản kháng điện dung gần hệ thống phân phối. Điều này làm giảm lượng công suất phản kháng phải lấy từ mạng lưới phía trên và giúp cải thiện hệ số công suất tổng thể.
Sản phẩm của Junray được thiết kế cho hệ thống phân phối điện của nhà máy và các ứng dụng khác trong đó việc bù tự động có thể hỗ trợ quản lý năng lượng và sử dụng thiết bị. Tùy thuộc vào yêu cầu của dự án, tủ có thể được cấu hình với công suất bù và điều kiện lắp đặt khác nhau.
Để biết chi tiết sản phẩm và thông tin cấu hình, hãy truy cập trang sản phẩm Tủ bù công suất phản kháng GGJ.
Nguyên lý hoạt động của Tủ bù công suất phản kháng GGJ dựa trên việc kết hợp nhu cầu công suất phản kháng của tải với nguồn điện dung thích hợp. Quá trình này giúp giảm dòng điện phản kháng không cần thiết và cải thiện mối quan hệ giữa công suất tác dụng và công suất biểu kiến.
Bộ điều khiển bù thông minh giám sát các thông số điện thông qua tín hiệu đo điện áp và dòng điện. Dựa trên hệ số công suất đo được và các cài đặt điều khiển đã định cấu hình, nó sẽ xác định xem nên kết nối hay ngắt kết nối các giai đoạn tụ điện bổ sung.
Khi một nhà máy khởi động thêm động cơ hoặc thiết bị sản xuất, nhu cầu công suất phản kháng có thể tăng lên. Bộ điều khiển có thể chuyển đổi các tầng tụ điện phù hợp để cung cấp khả năng bù bổ sung. Khi thiết bị ngừng hoạt động và nhu cầu giảm, bộ điều khiển có thể ngắt các công đoạn không cần thiết để giảm nguy cơ bù đắp quá mức.
Hệ số công suất cho biết hệ thống điện chuyển đổi năng lượng biểu kiến được cung cấp thành năng lượng hoạt động hiệu quả như thế nào. Hệ số công suất thấp thường có nghĩa là cần nhiều dòng điện hơn để cung cấp một lượng công suất tác dụng nhất định.
Đối với hệ thống một pha hoặc ba pha cân bằng đơn giản hóa trong điều kiện hình sin, mối quan hệ có thể được biểu diễn dưới dạng:
Hệ số công suất = Công suất hoạt động / Công suất biểu kiến
Cải thiện hệ số công suất có thể giảm tổn thất liên quan đến dòng điện trong cáp và máy biến áp, miễn là hệ thống được thiết kế và vận hành phù hợp. Lợi ích thực tế phụ thuộc vào đặc tính tải hiện có, điện trở dây dẫn, giờ hoạt động, giá điện và cài đặt bù.
Trong các hệ thống lắp đặt có tải phi tuyến đáng kể, các phép đo sóng hài cũng rất quan trọng. Các dãy tụ điện có thể tương tác với trở kháng của hệ thống và có khả năng khuếch đại một số sóng hài nhất định. Do đó, một giải pháp được thiết kế phù hợp có thể yêu cầu các lò phản ứng nối tiếp hoặc thiết bị giảm thiểu sóng hài riêng biệt.
Trước khi mua Tủ bù công suất phản kháng GGJ, người mua nên xem xét điện áp định mức, tần số, công suất bù, chiến lược điều khiển, lớp bảo vệ vỏ và vật liệu xây dựng. Các thông số này xác định xem thiết bị có phù hợp với hệ thống phân phối điện và môi trường vận hành hay không.
| tham số | Đặc điểm kỹ thuật sản phẩm tháng sáu | Cân nhắc lựa chọn |
|---|---|---|
| Điện áp định mức | AC 380V | Xác nhận khả năng tương thích với điện áp phân phối của trang web. |
| Tần số định mức | 50Hz | Phù hợp với tần số nguồn điện địa phương. |
| Năng lực bồi thường | 50–500 kvar, có thể tùy chỉnh | Tính toán công suất yêu cầu từ nhu cầu tải được đo hoặc đánh giá. |
| Phạm vi bù hệ số công suất | 0,8–0,99 | Xác định mục tiêu theo yêu cầu tiện ích và điều kiện hoạt động. |
| Chế độ chuyển đổi | Chuyển mạch xuyên không động thông minh | Đánh giá biến động tải và tần số chuyển mạch. |
| Cấp độ bảo vệ | IP30 | Kiểm tra xem môi trường lắp đặt trong nhà có phù hợp không. |
| Chất liệu tủ | Thép tiết diện 8MF và thép tấm cán nguội phun nhựa | Xem xét độ bền kết cấu, khả năng tiếp xúc với sự ăn mòn và khả năng tiếp cận bảo trì. |
| Phương pháp cài đặt | Gắn trên sàn | Dành đủ không gian để lắp đặt, thông gió và bảo trì. |
Lưu ý: Thông số kỹ thuật dựa trên thông tin sản phẩm được tham chiếu. Xếp hạng cuối cùng, lựa chọn thành phần và sắp xếp bảo vệ phải được xác nhận với Junray theo yêu cầu của dự án trước khi đặt hàng.
Sản phẩm hỗ trợ các cách sắp xếp bù tụ điện khác nhau, bao gồm cấu hình sao (Y), tam giác (Δ) và kết hợp Y+Δ. Các tùy chọn liên lạc được liệt kê cho sản phẩm bao gồm giao diện RS-232/RS-485 và các mô-đun không dây hoặc GPRS tùy chọn để liên lạc từ xa, tùy thuộc vào cấu hình đã chọn.
Các tùy chọn này cho phép các kỹ sư coi tủ như một phần của hệ thống quản lý phân phối và giám sát nguồn rộng hơn chứ không phải là một bộ phận biệt lập.
Tủ bù công suất phản kháng được lựa chọn phù hợp có thể mang lại một số lợi ích về vận hành và tài chính. Kết quả khác nhau tùy theo đặc điểm tải, thiết kế hệ thống và chính sách thanh toán tiền điện tại địa phương.
Tự động chuyển tụ điện giúp hệ thống phân phối đáp ứng nhu cầu công suất phản kháng thay đổi. Cải thiện hệ số công suất có thể giúp các cơ sở đáp ứng các yêu cầu về tiện ích và giảm các chi phí liên quan đến hệ số công suất nếu có. Kết quả thực tế cần được xác minh thông qua các phép đo điện sau khi vận hành thử.
Dòng điện phản kháng góp phần gây ra tổn thất liên quan đến dòng điện trong dây dẫn và máy biến áp. Bằng cách giảm dòng điện phản kháng được cung cấp từ thiết bị đầu nguồn, việc bù có thể làm giảm những tổn thất này trong các điều kiện vận hành phù hợp. Mức giảm tổn thất phụ thuộc vào mạng lưới điện và vị trí của thiết bị bù.
Máy biến áp có giới hạn dựa trên công suất biểu kiến chứ không phải chỉ công suất tác dụng. Khi công suất phản kháng chiếm một phần đáng kể công suất khả dụng, máy biến áp có thể có ít công suất khả dụng hơn cho các tải hoạt động bổ sung. Việc hiệu chỉnh hệ số công suất có thể giải phóng một số công suất biểu kiến cho nhu cầu sản xuất, mặc dù công suất sử dụng thực tế vẫn phải được kiểm tra theo định mức máy biến áp và giới hạn nhiệt.
Bù động có thể tuân theo các biến đổi do khởi động động cơ, thay đổi lịch trình sản xuất và tải vận hành khác nhau. Chuyển mạch cắt ngang nhằm mục đích giảm quá độ chuyển mạch trong các điều kiện vận hành phù hợp. Sự phối hợp và vận hành bảo vệ đúng cách vẫn cần thiết để đảm bảo hiệu suất đáng tin cậy.
Dòng điện phản kháng thấp hơn, giảm tổn thất điện và hệ số công suất được cải thiện có thể góp phần làm giảm chi phí vận hành. Đánh giá đầu tư thực tế nên so sánh chi phí mua và lắp đặt tủ với mức tiết kiệm dự kiến, yêu cầu bảo trì, giờ hoạt động và cơ cấu giá điện của địa điểm.
Tủ bù công suất phản kháng GGJ phù hợp với hệ thống phân phối điện áp thấp nơi tải cảm ứng tạo ra nhu cầu công suất phản kháng đáng kể. Các ứng dụng điển hình bao gồm những điều sau đây.
Các cơ sở có nhiều bộ truyền động tần số thay đổi, bộ chỉnh lưu, máy hàn hoặc các tải phi tuyến khác nên đánh giá độ méo sóng hài trước khi lắp đặt bù tụ điện thông thường. Tùy thuộc vào kết quả đo, tủ có cuộn kháng phù hợp hoặc bộ lọc công suất hoạt động chuyên dụng có thể phù hợp hơn cho ứng dụng.
Tìm hiểu thêm về các giải pháp chất lượng điện bổ sung trên trang web thiết bị điện hạ thế của Junray.
Việc lựa chọn Tủ bù công suất phản kháng GGJ phù hợp đòi hỏi nhiều điều hơn là việc lựa chọn công suất dựa trên kích thước máy biến áp. Các kỹ sư nên đánh giá nhu cầu công suất phản kháng thực tế, sự thay đổi tải, điều kiện hài hòa, các hạn chế lắp đặt và các yêu cầu về điện áp dụng.
Thu thập các phép đo chất lượng điện trong thời gian vận hành đại diện. Ghi lại công suất tác dụng, công suất phản kháng, hệ số công suất, điện áp, dòng điện và sự thay đổi tải nếu có thể. Các phép đo chỉ được thực hiện trong quá trình vận hành tải nhẹ có thể không phản ánh mức bù cần thiết trong thời gian sản xuất cao điểm.
Một tính toán sơ bộ thường được sử dụng cho công suất tụ điện yêu cầu là:
Qc = P × (tan φ₁ − tan φ₂)
Ở đây, Qc là công suất bù cần thiết tính bằng kvar, P là công suất tác dụng tính bằng kW, φ₁ là góc hệ số công suất ban đầu và φ₂ là góc hệ số công suất mục tiêu.
Công thức này cung cấp ước tính cho các điều kiện hoạt động thích hợp. Thiết kế cuối cùng phải tính đến sự thay đổi tải thực tế, dàn tụ điện hiện có, sóng hài, điều kiện điện áp và nguy cơ bù quá mức.
Tải thay đổi dần dần có thể được đáp ứng bằng chuyển mạch theo giai đoạn thông thường, trong khi tải dao động nhanh có thể yêu cầu chiến lược bù nhanh hơn. Phương pháp chuyển đổi phải được chọn theo cấu hình tải và cấu hình được xác nhận của nhà sản xuất.
Khi có tải phi tuyến, hãy thực hiện các phép đo hài hoặc đánh giá chất lượng điện năng chuyên nghiệp. Xác nhận xem có cần thiết phải điều chỉnh cuộn kháng, bộ lọc hài hoặc thiết bị giảm thiểu khác hay không trước khi chỉ định tủ.
Trước khi phát hành đơn đặt hàng, hãy xác nhận:
Việc lắp đặt đúng cách là điều cần thiết để đảm bảo an toàn và hiệu quả cho Tủ bù công suất phản kháng GGJ. Thiết bị phải được lắp đặt bởi nhân viên điện có trình độ phù hợp với bản vẽ đã được phê duyệt, hướng dẫn của nhà sản xuất và các quy định hiện hành của địa phương.
Mặc dù việc bù tự động làm giảm nhu cầu chuyển đổi thủ công nhưng nó không loại bỏ nhu cầu kiểm tra. Nhân viên bảo trì nên xem xét nhiệt độ vận hành, đường thông gió, kết nối điện, tình trạng tụ điện, cảnh báo bộ điều khiển và các dấu hiệu tiếng ồn bất thường hoặc quá nhiệt.
Việc kiểm tra và bảo trì điện phải được thực hiện bởi nhân viên có trình độ, sử dụng các quy trình cách ly và an toàn thích hợp. Tụ điện có thể giữ lại điện tích sau khi ngắt nguồn điện, do đó, phải tuân thủ quy trình xác minh và phóng điện của nhà sản xuất trước khi bắt đầu công việc.
Chức năng chính của nó là cải thiện hệ số công suất bằng cách cung cấp công suất phản kháng điện dung cho hệ thống phân phối điện áp thấp. Điều này có thể làm giảm dòng điện phản kháng ngược dòng, giảm tổn thất liên quan đến dòng điện và giúp các cơ sở tuân thủ các yêu cầu về hệ số công suất hiện hành.
Sản phẩm Junray được tham chiếu liệt kê công suất bù 50–500 kvar, có sẵn khả năng tùy chỉnh. Đánh giá thích hợp phải được xác định từ nhu cầu công suất phản kháng đo được, hệ số công suất mục tiêu, đặc tính phụ tải và các điều kiện hài hòa.
Nó có thể giúp giảm hoặc tránh các hình phạt liên quan đến hệ số công suất khi hệ thống bù được định cỡ và vận hành chính xác. Tuy nhiên, kết quả thanh toán thực tế phụ thuộc vào quy tắc biểu giá, mô hình nhu cầu và các khoản phí áp dụng khác của tiện ích. Tiết kiệm nên được đánh giá bằng cách sử dụng dữ liệu cụ thể của địa điểm thay vì giả định trước.
Bồi thường chủ yếu làm giảm dòng điện phản kháng và có thể làm giảm tổn thất phân phối điện. Nó không trực tiếp loại bỏ năng lượng hoạt động cần thiết cho thiết bị sản xuất. Bất kỳ mức giảm tiêu thụ năng lượng hoạt động nào đều phụ thuộc vào tổn thất tránh được và điều kiện vận hành của hệ thống.
Nó có thể phù hợp, nhưng các cơ sở có bộ truyền động tần số thay đổi nên đánh giá độ méo sóng hài và khả năng cộng hưởng trước khi chọn bù tụ điện. Tùy thuộc vào kết quả, có thể cần phải có lò phản ứng hoặc thiết bị giảm thiểu sóng hài chuyên dụng.
Người mua nên cung cấp hệ số công suất hiện có, tải hoạt động, hệ số công suất mục tiêu, lịch trình vận hành, điện áp định mức và mọi phép đo chất lượng điện có sẵn. Sau đó, kỹ sư điện hoặc nhà sản xuất có thể tính toán yêu cầu kvar sơ bộ và xác nhận cấu hình phù hợp.
Cung cấp công suất bù, điện áp và tần số cần thiết, bản vẽ hệ thống phân phối, đặc tính tải, thông tin hài hòa, yêu cầu về vỏ bọc, các thành phần ưu tiên, nhu cầu liên lạc và đích đến. Những chi tiết này giúp nhà cung cấp chuẩn bị cấu hình phù hợp với dự án.
Tủ bù công suất phản kháng GGJ có thể là một khoản đầu tư có giá trị cho các cơ sở công nghiệp và thương mại đang tìm kiếm hệ số công suất tốt hơn, dòng điện phản kháng thấp hơn, cải thiện việc sử dụng máy biến áp và phân phối điện áp thấp hiệu quả hơn. Hiệu quả của nó phụ thuộc vào việc lựa chọn công suất chính xác, điều khiển chuyển mạch phù hợp, đánh giá hài hòa, lắp đặt phù hợp và kiểm tra liên tục. Bằng cách đánh giá nhu cầu điện thực tế và yêu cầu của dự án trước khi mua, doanh nghiệp có thể chọn giải pháp đền bù hỗ trợ vận hành đáng tin cậy và giá trị lâu dài có thể đo lường được.
tháng sáu cung cấp Tủ bù công suất phản kháng GGJ cho các ứng dụng phân phối điện công nghiệp, với khả năng bù công suất có thể cấu hình và các tùy chọn điều khiển để phù hợp với các nhu cầu khác nhau của dự án. Nếu bạn đang có kế hoạch lắp đặt mới hoặc nâng cấp hệ thống điện hiện có,liên hệ với chúng tôingay hôm nay để thảo luận về các yêu cầu kỹ thuật của bạn, yêu cầu báo giá tùy chỉnh và tìm giải pháp bù công suất phản kháng phù hợp cho cơ sở của bạn.
