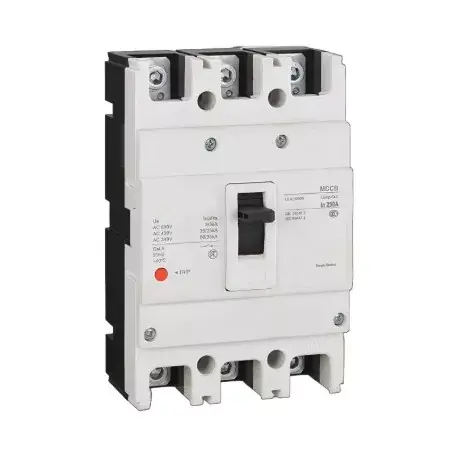

Bộ ngắt mạch vỏ đúc

Trong các tình huống như đường dây điện của nhà máy và tòa nhà phân phối điện áp thấp, máy cắt nhỏ thông thường có nhược điểm rõ ràng: khả năng cắt yếu, không thể cắt dòng điện ngắn mạch lớn, dễ dẫn đến sự cố mở rộng; công suất của chúng nhỏ, không đáp ứng được yêu cầu tải của đường dây lớn điện áp thấp và không thể bảo vệ hiệu quả sự an toàn của đường dây và thiết bị. Khi đường dây bị quá tải hoặc đoản mạch, chúng rất có thể gây cháy đường dây, hư hỏng thiết bị và thậm chí gây ra các mối nguy hiểm về an toàn. Bộ ngắt mạch vỏ đúc được phát triển đặc biệt để bảo vệ đường dây lớn điện áp thấp, bù đắp toàn diện cho những thiếu sót của bộ ngắt mạch nhỏ và xây dựng đường dây phòng thủ an toàn để phân phối điện áp thấp.

Ưu điểm cốt lõi của Bộ ngắt mạch vỏ đúc là gì?

Sản phẩm này tập trung vào các yêu cầu cốt lõi của việc bảo vệ đường dây điện áp thấp và tạo ra lợi thế khác biệt. Mỗi ưu điểm đều được thiết kế đặc biệt để giải quyết các vấn đề khó khăn khi sử dụng thực tế, cân bằng giữa hiệu suất bảo vệ và tính dễ sử dụng. Nó phù hợp cho các kịch bản phân phối điện áp thấp khác nhau.

Bảo vệ quá tải và ngắn mạch kép, xây dựng tuyến phòng thủ an toàn cho thiết bị: Nó có chức năng phát hiện quá tải và ngắn mạch chính xác. Khi có sự cố quá tải hoặc ngắn mạch ở đường dây điện áp thấp, nó có thể tự động và nhanh chóng ngắt mạch, ngăn ngừa hiệu quả hiện tượng cháy đường dây và hư hỏng thiết bị, tránh sự cố lan rộng và bảo vệ toàn diện cho sự an toàn của đường dây điện áp thấp và thiết bị điện. Nó phù hợp cho đường dây điện, động cơ của nhà máy và các tình huống khác có yêu cầu bảo vệ cao.

Khả năng cắt cao, ngắt kết nối sự cố đáng tin cậy hơn: Công suất cắt có thể đạt 25KA đến 50KA, vượt xa so với các máy cắt nhỏ thông thường. Nó có thể dễ dàng ngắt kết nối dòng điện ngắn mạch lớn. Ngay cả trong trường hợp xảy ra sự cố ngắn mạch nghiêm trọng, nó có thể nhanh chóng cắt mạch, ngăn chặn sự lan truyền hồ quang và mở rộng sự cố, đảm bảo an toàn chung cho hệ thống phân phối điện áp thấp và phù hợp với nhiều tình huống đường dây điện áp thấp khác nhau.

Kích thước nhỏ, tiết kiệm không gian, phù hợp với nhiều loại tủ phân phối khác nhau: Mặc dù có công suất lớn và hiệu suất bảo vệ mạnh mẽ nhưng thiết kế tổng thể lại nhỏ gọn, thể tích nhỏ và không gian sàn tối thiểu. Nó không yêu cầu chiếm không gian quá mức và có thể hoàn toàn phù hợp với nhiều tình huống lắp đặt khác nhau như hộp phân phối và tủ điều khiển. Không cần mở rộng kích thước tủ, tiết kiệm không gian lắp đặt và chi phí.

Lắp đặt tiêu chuẩn hóa, triển khai nhanh chóng, tiết kiệm thời gian: Áp dụng thiết kế lắp đặt đường ray tiêu chuẩn hóa, có thể lắp đặt trực tiếp trên đường ray tiêu chuẩn hóa. Quá trình cài đặt đơn giản và thuận tiện, không cần thao tác phức tạp và có thể hoàn thành cài đặt và triển khai nhanh chóng, tiết kiệm đáng kể thời gian lắp đặt và chi phí nhân công, đồng thời nâng cao hiệu quả xây dựng của hệ thống phân phối điện áp thấp.

Thông số kỹ thuật

Thiết kế chi tiết

Mọi khía cạnh trong thiết kế của Junray Electrical đều được điều chỉnh để đáp ứng nhu cầu thực tế về bảo vệ mạch điện áp thấp, cân bằng độ tin cậy và tính thực tế để đảm bảo thiết bị hoạt động ổn định lâu dài. Bộ ngắt mạch vỏ đúc có chức năng bảo vệ ngắn mạch và quá tải hiệu suất cao, phản ứng nhanh và bảo vệ chính xác, khiến nó đáng tin cậy hơn so với bộ ngắt mạch vỏ nhựa thông thường; nó có thiết kế có độ bền cao, khả năng phá vỡ vượt trội so với vỏ nhựa thông thường, có khả năng xử lý dòng điện ngắn mạch lớn một cách dễ dàng.

Nó được trang bị hệ thống dập tắt hồ quang chuyên dụng, có thể nhanh chóng dập tắt hồ quang và ngăn ngừa phóng điện hồ quang, nâng cao hơn nữa độ an toàn khi vận hành; nó sử dụng cơ chế vận hành đáng tin cậy, với các thao tác đóng mở chính xác và đáng tin cậy, tỷ lệ hỏng hóc rất thấp, đảm bảo hoạt động ổn định lâu dài; thiết kế lắp đặt tiêu chuẩn hóa của nó cho phép lắp đặt dễ dàng trong các hộp phân phối và tủ điều khiển, giúp việc lắp đặt và bảo trì sau này trở nên thuận tiện hơn.

Các tình huống áp dụng

Với hiệu suất bảo vệ đáng tin cậy, kích thước nhỏ gọn và lắp đặt thuận tiện, Bộ ngắt mạch vỏ đúc được áp dụng rộng rãi cho các tình huống phân phối điện hạ áp khác nhau, trở thành thành phần cốt lõi để bảo vệ đường dây điện áp thấp. Trong các kịch bản phân phối điện hạ thế của nhà máy, nó phù hợp với đường dây điện áp thấp và đường dây điện của nhà máy, bảo vệ an toàn điện sản xuất của nhà máy; trong xây dựng các kịch bản phân phối điện hạ thế phù hợp cho việc xây dựng đường dây hạ thế, đảm bảo an toàn sử dụng điện trong quá trình thi công và sử dụng sau này trong các tòa nhà; trong các tình huống bảo vệ động cơ, nó phù hợp để bảo vệ quá tải và ngắn mạch cho các động cơ khác nhau, ngăn ngừa hư hỏng động cơ; trong các kịch bản phân phối điện hạ thế cộng đồng, phù hợp với đường dây hạ thế cộng đồng, đảm bảo an toàn sử dụng điện cho sinh hoạt của cư dân.

Đề xuất bảo trì

Để đảm bảo Bộ ngắt mạch vỏ đúc hoạt động ổn định lâu dài và phát huy tối đa chức năng bảo vệ của nó, đồng thời giảm chi phí vận hành và bảo trì, dựa trên các tình huống sử dụng thực tế của phân phối điện hạ thế, chúng tôi đưa ra các đề xuất bảo trì sau.

1. Vệ sinh và kiểm tra thường xuyên: Làm sạch bề mặt và bên trong cầu dao mỗi quý, loại bỏ bụi bẩn và mảnh vụn để tránh bụi tích tụ ảnh hưởng đến khả năng tản nhiệt và hiệu suất vận hành; kiểm tra bề ngoài của cầu dao và kiểm tra xem vỏ có bị hỏng hoặc lỏng không. Nếu có bất kỳ hư hỏng nào, hãy thay thế kịp thời để tránh làm giảm hiệu suất cách nhiệt.

2. Kiểm tra cơ chế vận hành: Kiểm tra cơ chế vận hành 6 tháng một lần. Mở và đóng cầu dao theo cách thủ công để kiểm tra xem hoạt động có linh hoạt và đáng tin cậy hay không và có bị kẹt hoặc có tiếng ồn bất thường hay không. Nếu có bất kỳ sự bất thường nào xảy ra, hãy khắc phục sự cố kịp thời để đảm bảo mạch có thể được ngắt nhanh chóng trong trường hợp có sự cố, từ đó đảm bảo chức năng bảo vệ hoạt động bình thường.

3. Kiểm tra hiệu suất bảo vệ: Tiến hành kiểm tra hiệu suất bảo vệ quá tải và ngắn mạch của cầu dao mỗi năm một lần. Xác minh xem các tham số bảo vệ có đáp ứng các tiêu chuẩn hay không để đảm bảo bảo vệ chính xác và ngăn ngừa lỗi bảo vệ do sai lệch tham số, có thể dẫn đến việc không cắt được mạch bị lỗi kịp thời.

4. Bảo trì hệ thống chữa cháy hồ quang: Kiểm tra hệ thống chữa cháy hồ quang hàng năm. Kiểm tra xem buồng dập hồ quang có bị hỏng hoặc có tích tụ bụi không. Nếu có bụi tích tụ, hãy làm sạch nó ngay lập tức. Nếu buồng dập hồ quang bị hỏng phải thay thế ngay để tránh phát sinh hồ quang và đảm bảo ngắt điện an toàn.

Mua ngay

Đối với các tình huống phân phối điện áp thấp khác nhau như nhà máy, tòa nhà và khu dân cư, Cầu dao vỏ đúc là lựa chọn tốt nhất để thay thế các cầu dao nhỏ và đảm bảo an toàn cho đường dây. Sản phẩm này được cung cấp trực tiếp bởi Junray Electrical, có tính năng bảo vệ đáng tin cậy, khả năng ngắt mạnh, kích thước nhỏ, lắp đặt dễ dàng và hỗ trợ tùy chỉnh. Nó giải quyết hoàn hảo vấn đề thiếu khả năng bảo vệ do các cầu dao nhỏ cung cấp. Hãy liên hệ ngay với chúng tôi để bảo đảm thiết bị cốt lõi này nhằm bảo vệ đường dây điện áp thấp, xây dựng tuyến phòng thủ an toàn vững chắc cho hệ thống phân phối điện áp thấp, tránh hư hỏng thiết bị và các mối nguy hiểm về an toàn, đồng thời giúp các dự án khác nhau tiến hành an toàn và hiệu quả!

Tổng quan về dự án trang bị thêm

I. Hồ sơ dự án

Dự án này liên quan đến việc nâng cấp hệ thống phân phối điện cho xưởng gia công chính xác. Cơ sở này chứa nhiều máy công cụ CNC công suất cao, máy nén khí, thiết bị thủy lực và bộ truyền động tần số thay đổi, tạo thành các tải trọng công nghiệp được đặc trưng bởi hoạt động ở cường độ cao, xung tác động mạnh và chu kỳ khởi động-dừng thường xuyên. Các mạch điện áp thấp ban đầu sử dụng các bộ ngắt mạch thu nhỏ tiêu chuẩn (MCB). Do khả năng cắt thấp, khả năng chịu dòng điện hạn chế và thiếu khả năng bảo vệ chọn lọc nên các vấn đề như cắt gây khó chịu, cắt không chọn lọc (ngắt máy cắt ngược dòng) và lan truyền lỗi thường xuyên xảy ra, làm gián đoạn nghiêm trọng quá trình sản xuất liên tục.

Để nâng cao khả năng chịu ngắn mạch của hệ thống phân phối điện, thực hiện bảo vệ chọn lọc theo cấp bậc, loại bỏ sự cố mất điện không chọn lọc và đảm bảo an toàn cho thiết bị, tất cả các mạch điện chính và mạch thiết bị công suất cao trong xưởng đều được trang bị thêm bộ ngắt mạch vỏ đúc (MCCB). Chúng đóng vai trò là công tắc bảo vệ cốt lõi cho thiết bị đầu cuối công suất cao, từ đó hoàn thiện hệ thống bảo vệ phân phối điện áp thấp phân cấp của nhà máy.

II. Các vấn đề trước khi trang bị thêm

Khả năng cắt không đủ và nguy cơ cháy nổ: MCB tiêu chuẩn có khả năng cắt ngắn mạch thấp, gây ra nguy cơ nổ công tắc và đứt tiếp điểm cao trong các sự kiện đoản mạch đột ngột.

Sự vấp ngã thường xuyên gây phiền toái: Dòng điện khởi động cao trong quá trình khởi động động cơ vượt quá khả năng chịu đựng của MCB đối với dòng điện đột biến tức thời, dẫn đến tình trạng vấp ngã thường xuyên và gây gián đoạn sản xuất.

Thiếu tính chọn lọc và cắt không chọn lọc nghiêm trọng: Sự cố ở cấp thiết bị đầu cuối trực tiếp kích hoạt cầu dao chính phía thượng nguồn, gây mất điện trên toàn khu vực và mở rộng phạm vi sự cố một cách không cần thiết.

Khả năng mang dòng không đủ và quá nhiệt nghiêm trọng: Thiết bị công suất lớn hoạt động hết tải trong thời gian dài khiến MCB bị quá nhiệt do quá tải kéo dài và gây nguy cơ cháy nổ.

Thiếu giám sát thông minh và vận hành & bảo trì khó khăn: Các công tắc cũ thiếu phản hồi lỗi và khả năng cảnh báo hiện tại, khiến không thể lường trước được tình trạng quá tải của thiết bị hoặc các rủi ro liên quan đến lão hóa.

III. Kế hoạch cấu hình thiết bị

Dựa trên công suất của thiết bị hạng nặng của xưởng và yêu cầu bảo vệ phân phối điện áp thấp theo cấp bậc, MCCB thông minh đã được áp dụng cho tất cả các mạch điện công suất cao và các nhánh phân phối trên 75 kW. Những cầu dao này cung cấp khả năng bảo vệ ba giai đoạn—độ trễ thời gian dài (quá tải), độ trễ thời gian ngắn (ngắn mạch) và ngắt tức thời—thiết lập một hệ thống phối hợp có chọn lọc giữa các thiết bị bảo vệ thượng nguồn và hạ lưu. Thông số kỹ thuật thiết bị chính

Tên thiết bị: MCCB (Moulded Case Circuit Breaker) – Loại thông minh

Điện áp định mức: Hệ thống phân phối điện ba pha hạ thế 400V

Dòng định mức: Cấu hình được phân loại từ 100A đến 400A, phù hợp với các mạch có mức công suất khác nhau

Công suất cắt ngắn mạch: 25kA–50kA; khả năng chịu ngắn mạch cao, phù hợp với điều kiện xung ngắn mạch công nghiệp

Đặc tính bảo vệ: Bảo vệ ba giai đoạn (quá tải có độ trễ dài, ngắn mạch có độ trễ ngắn và bảo vệ tức thời)

Cấu hình chức năng: Các tiếp điểm phụ tùy chọn, ngắt shunt, liên lạc từ xa, giám sát dòng điện/nhiệt độ và cảnh báo lỗi

Ưu điểm về kết cấu: Vỏ chống cháy, tiếp điểm chịu nhiệt độ cao, khả năng dập hồ quang mạnh và khả năng chống rung và va đập

Logic bảo vệ: Đạt được sự phối hợp có chọn lọc giữa các thiết bị ngược dòng và hạ lưu; sự cố ở đầu phụ tải không kích hoạt máy cắt ngược dòng hoặc mở rộng phạm vi mất điện

IV. Điểm nổi bật của ứng dụng trang bị thêm

Công suất cắt cao, ngăn ngừa cháy nổ: Khả năng cắt MCCB vượt xa so với các cầu dao thu nhỏ tiêu chuẩn (MCB); nó ngay lập tức loại bỏ các lỗi ngắn mạch, loại bỏ sự cắt bỏ tiếp xúc và các tai nạn nổ công tắc.

Bảo vệ chọn lọc, ngăn chặn sự lan truyền lỗi: Thông qua cài đặt độ trễ ngắn, nó hoàn toàn phù hợp với logic hoạt động của các máy cắt thượng nguồn và hạ nguồn; sự cố ở cuối tải chỉ xảy ra ở mạch cụ thể, không ảnh hưởng đến mạch chính hoặc các thiết bị khác.

Chịu được dòng điện tăng vọt, không bị vấp ngã phiền toái: Không nhạy cảm với dòng điện khởi động động cơ, giải quyết vấn đề vấp ngã phiền toái trong quá trình khởi động thiết bị.

Ổn định dưới tải nặng, tăng nhiệt độ tối thiểu: Có đường dẫn điện công suất cao và các tiếp điểm cao cấp; hoạt động ở mức đầy tải trong thời gian dài mà không bị quá nóng hoặc xuống cấp, thích hợp cho sản xuất công nghiệp liên tục 24 giờ.

Quản lý O&M thông minh: Các mô hình thông minh có thể truyền tín hiệu dòng điện, nhiệt độ và lỗi, cho phép giám sát từ xa và cảnh báo sớm lỗi, từ đó nâng cao mức độ quản lý phân phối điện thông minh.

V. Kết quả hoạt động sau khi trang bị thêm

Giải quyết hoàn toàn tình trạng vấp ngã ngược dòng phiền toái: Logic bảo vệ được phân loại chính xác đảm bảo không xảy ra tình trạng mất điện quy mô lớn trong suốt cả năm; lỗi được cách ly tại điểm xuất phát cụ thể, đảm bảo tính liên tục trong sản xuất.

Không gây phiền toái khi khởi động thiết bị: Chịu được dòng điện khởi động động cơ một cách hoàn hảo; thiết bị khởi động và dừng trơn tru mà không bị tắt máy không rõ nguyên nhân. Loại bỏ các mối nguy hiểm về an toàn điện: Cách ly nhanh chóng và chính xác các lỗi ngắn mạch và quá tải giúp loại bỏ các rủi ro như quá nhiệt, cháy và xói mòn tiếp xúc, tăng cường đáng kể độ an toàn về điện của nhà xưởng.

Cải thiện đáng kể hiệu quả O&M: Các lỗi có thể được định vị chính xác và giám sát từ xa, loại bỏ nhu cầu xử lý sự cố theo từng mạch và giảm hơn 80% thời gian bảo trì.

Tăng cường độ ổn định của hệ thống phân phối điện: Hệ thống bảo vệ điện áp thấp toàn diện tuân thủ đầy đủ các thông số kỹ thuật thiết kế và tiêu chuẩn chấp nhận để phân phối điện công nghiệp nặng.

VI. Tóm tắt trường hợp

MCCB (Bộ ngắt mạch vỏ đúc) đóng vai trò là thiết bị bảo vệ quan trọng cho các mạch công nghiệp hạng nặng, các nhánh phân phối điện của nhà máy, thiết bị công suất cao và đường dây chính phân phối điện thương mại. So với các cầu dao thu nhỏ tiêu chuẩn (MCB), chúng có khả năng cắt vượt trội, khả năng mang dòng điện cao hơn, cài đặt bảo vệ có thể điều chỉnh, hỗ trợ phối hợp chọn lọc và khả năng chống sốc và nhiệt độ cao. Chúng là các thành phần thiết yếu để ngăn ngừa các sự cố như cắt không chọn lọc (ngắt máy cắt ngược dòng), lan truyền lỗi và cháy thiết bị, đồng thời được sử dụng rộng rãi trong thiết bị đóng cắt điện áp cao/thấp, tủ phân phối điện, MCC và vỏ phân phối ngoài trời.
