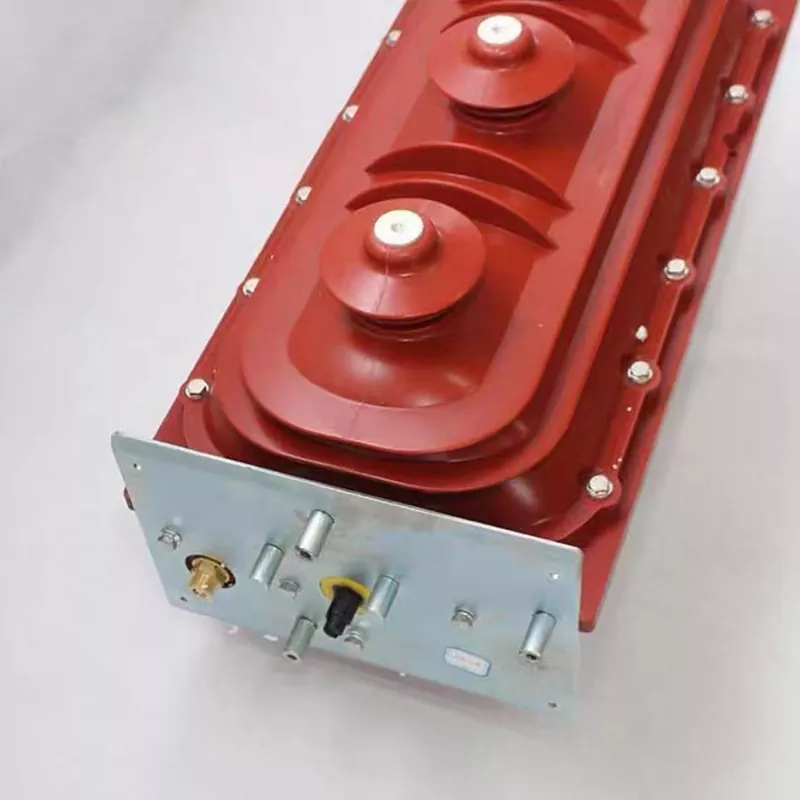

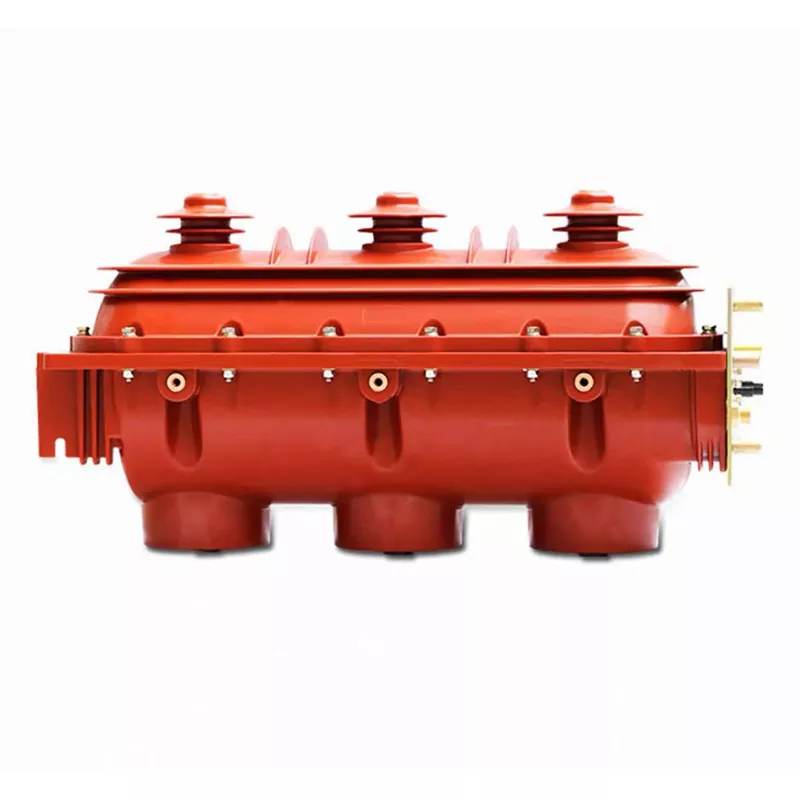

FLN36 Công tắc lưu huỳnh Hexafluoride

Công tắc ngắt tải lưu huỳnh Hexafluoride Junray Electrical FLN36 là thiết bị chuyển mạch chuyên dụng được thiết kế đặc biệt cho các thiết bị chính vòng 10kV (RMU), hộp nhánh cáp và mạng phân phối đô thị. Không giống như các cầu dao được thiết kế để ngắt dòng điện ngắn mạch, công tắc ngắt tải này được tối ưu hóa để đóng và cắt dòng tải thông thường trong các ứng dụng mạng vòng, mang lại hiệu suất dập hồ quang SF6 đáng tin cậy với chi phí thấp hơn đáng kể. Với thiết kế ba vị trí tích hợp (Đóng, Mở, Tiếp đất), ngăn chứa khí SF6 kín hoàn toàn không cần bảo trì, khóa liên động “Năm phòng ngừa” cơ học toàn diện và cơ cấu vận hành lò xo với tuổi thọ cơ học hơn 3.000 lần vận hành.

Ưu điểm sản phẩm

Dập tắt hồ quang SF6: Chuyển mạch đáng tin cậy—Sử dụng công nghệ dập hồ quang SF6, thiết bị này có khả năng dập hồ quang đặc biệt, cho phép ngắt và đóng dòng tải một cách đáng tin cậy. Hiệu suất dập hồ quang của nó vượt trội đáng kể so với các thiết bị chuyển mạch ngâm trong dầu tiêu chuẩn, khiến nó hoàn toàn phù hợp với các hoạt động chuyển mạch cần thiết trong hệ thống mạng vòng.

Chuyển mạch dòng tải: Được tối ưu hóa cho Mạng vòng—Được thiết kế đặc biệt để chuyển đổi dòng tải, thiết bị này được thiết kế lý tưởng cho các hoạt động của mạng vòng. Nó loại bỏ nhu cầu về khả năng cắt cao thường liên quan đến cầu dao; đối với các kịch bản mạng vòng điển hình, khả năng của nó hoàn toàn đủ, dẫn đến giảm chi phí đáng kể.

Độ tin cậy cao: Tỷ lệ hỏng hóc thấp—Đảm bảo hoạt động rất ổn định, thiết bị này có tỷ lệ hỏng hóc đặc biệt thấp—thấp hơn khoảng 30% so với các công tắc tải tiêu chuẩn. FLN36 Sulphur Hexafluoride Switch thích ứng hoàn hảo với môi trường mạng vòng, mang lại sự an tâm và loại bỏ những lo ngại về lỗi thiết bị.

Thông số sản phẩm

Chi tiết kỹ thuật chính xác

1. Cơ chế vận hành lò xo: ​​Có cơ chế vận hành lò xo đáng tin cậy đảm bảo hoạt động đóng mở đáng tin cậy, tốc độ chuyển đổi nhanh và tỷ lệ hỏng hóc thấp.

2. Cấu trúc kín hoàn toàn: Áp dụng thiết kế kín hoàn toàn sử dụng vật liệu cách nhiệt bằng khí SF6; cấu trúc không cần bảo trì này không cần bảo trì định kỳ.

3. Khóa liên động “Năm phòng ngừa”: Được trang bị hệ thống khóa liên động “Năm phòng ngừa” để ngăn chặn các lỗi vận hành và đảm bảo an toàn cho các hoạt động chuyển mạch điện áp cao 10kV.

4. Cài đặt được tiêu chuẩn hóa: Công tắc lưu huỳnh Hexafluoride FLN36 được thiết kế để lắp đặt theo tiêu chuẩn, cho phép tích hợp thuận tiện vào các Thiết bị chính vòng (RMU) và hộp nhánh cáp.

Ứng dụng sản phẩm

Thiết bị chính vòng: Thiết bị chuyển mạch trong Thiết bị chính vòng, có khả năng đóng và cắt dòng tải.

Phân phối điện áp cao: Hệ thống phân phối điện cao áp 10kV, có khả năng đóng cắt tải.

Kỹ thuật mạng vòng: Các dự án cơ sở hạ tầng mạng vòng, có khả năng đóng và cắt tải.

Chọn Điện Junray

Được sản xuất tuân thủ nghiêm ngặt các tiêu chuẩn quốc gia về Linh kiện điện áp cao và thấp, mọi thiết bị đều trải qua các thử nghiệm niêm phong, chuyển mạch và chịu điện áp nghiêm ngặt để đảm bảo hoạt động ổn định và an toàn. Junray Electrical cung cấp các tùy chọn tùy chỉnh chức năng, cho phép bạn điều chỉnh Công tắc lưu huỳnh Hexafluoride FLN36 độc quyền cụ thể theo yêu cầu của mạng vòng của bạn—đảm bảo sự phù hợp hoàn hảo cho các thiết bị chính vòng tròn và hộp nhánh của bạn.

Nghiên cứu trường hợp trang bị thêm

I. Tổng quan dự án

Dự án này bao gồm việc nâng cấp và cải tạo các tổ máy chính vòng tròn (RMU) của mạng phân phối 10kV cũ phục vụ các khu dân cư địa phương và các cửa hàng mặt tiền đường phố. Các công tắc ngắt tải chứa đầy dầu và tạo khí hiện có đã được sử dụng trong một thời gian dài và gặp phải các vấn đề như lão hóa lớp cách điện, tiếng ồn vận hành bất thường, khả năng dập tắt hồ quang kém, dễ bị hỏng do hơi ẩm và không có khả năng chuyển mạch một cách đáng tin cậy khi có tải. Các vấn đề tại chỗ bao gồm kẹt công tắc, suy giảm lớp cách điện, phóng điện một phần và theo dõi do ngưng tụ trong tủ. Những vấn đề này ảnh hưởng đến sự an toàn trong thời gian ngừng bảo trì, cản trở việc cách ly lỗi hiệu quả, gây ra tình trạng gián đoạn nguồn điện thường xuyên ngoài kế hoạch và dẫn đến độ tin cậy cung cấp thấp và rủi ro vận hành đáng kể.

Để nâng cao độ ổn định của mạng phân phối, loại bỏ các mối nguy hiểm về cách điện liên quan đến các công tắc lão hóa cũng như hỗ trợ chức năng kết nối và phân chia mạng vòng, các thiết bị này đã được thay thế bằng công tắc ngắt tải ba vị trí SF6 trong nhà FLN36-12. Đóng vai trò là thành phần điều khiển cốt lõi của RMU 10kV, các thiết bị chuyển mạch này cho phép chuyển đổi dòng điện tải an toàn, nối đất đáng tin cậy và cách ly chính xác, đáp ứng các yêu cầu vận hành của cấu hình mạng vòng đô thị tiêu chuẩn.

II. Các vấn đề trước khi trang bị thêm

Hiệu suất cách điện kém và nhiều mối nguy hiểm: Các thiết bị chuyển mạch tạo khí và dầu cũ sử dụng vật liệu cách nhiệt lỗi thời. Hoạt động lâu dài dẫn đến hiện tượng hấp thụ độ ẩm, lão hóa và phóng điện cục bộ nghiêm trọng, tạo ra nguy cơ cao về sự cố đánh thủng từng pha và sự cố ngắn mạch bên trong.

Khả năng chuyển mạch tải yếu: Khả năng dập tắt hồ quang không đủ có nghĩa là dòng tải chuyển mạch thường gây ra hồ quang và xói mòn tiếp điểm, không đáp ứng được nhu cầu của các hoạt động chuyển mạch mạng vòng thường xuyên.

Thiếu cấu trúc ba vị trí được tiêu chuẩn hóa và bảo trì không an toàn: Các thiết bị thiếu chức năng cách ly và nối đất tích hợp; nối đất trong quá trình bảo trì là không đáng tin cậy, gây ra rủi ro khi bảo trì trực tiếp hoặc tiếp xúc ngẫu nhiên.

Khóa liên động cơ học không phù hợp và nguy cơ vận hành sai: Việc thiếu các tính năng chống vận hành sai đã tạo ra các rủi ro an toàn nghiêm trọng, chẳng hạn như đóng công tắc khi đang tải hoặc vận hành công tắc nối đất không chính xác.

Khối lượng công việc bảo trì cao và tỷ lệ hỏng hóc: Cần phải kiểm tra thường xuyên mức dầu và độ lão hóa của bộ phận tạo khí; các bộ phận bị hao mòn nhanh chóng, dẫn đến chi phí vận hành và bảo trì cao và độ ổn định của nguồn điện kém.

III. Kế hoạch cấu hình thiết bị

Theo các tiêu chuẩn cung cấp điện vòng tròn của mạng phân phối đô thị 10kV và các thông số kỹ thuật của Lưới điện Nhà nước cho thiết bị phân phối, các thiết bị chính vòng tròn (RMU) được trang bị thống nhất các thiết bị chuyển mạch ngắt tải ba vị trí FLN36-12D SF6. Các công tắc này có cấu trúc tích hợp kết hợp các chức năng đóng, mở và nối đất, cùng với hệ thống khóa liên động cơ học toàn diện. Được thiết kế cho vỏ XGN15-12 RMU, chúng đáp ứng các yêu cầu cho các ứng dụng phân đoạn, kết nối và cấp nguồn đầu cuối.

Thông số thiết bị cốt lõi

Model thiết bị: Công tắc ngắt tải SF6 điện áp cao trong nhà FLN36-12D

Điện áp định mức: 12kV (phù hợp với mạng phân phối 10kV)

Dòng định mức: 630A (đáp ứng yêu cầu dòng tải tối đa cho mạng vòng)

Môi trường cách nhiệt: Khí lưu huỳnh hexafluoride (SF6) có độ tinh khiết cao; cung cấp độ bền điện môi cao và hiệu suất dập tắt hồ quang tuyệt vời

Thiết kế kết cấu: Thiết kế ba vị trí tích hợp (đóng, mở/cách ly và nối đất)

Chức năng vận hành: Chuyển mạch tải, cách ly không tải và nối đất đáng tin cậy để bảo trì

Cấu hình khóa liên động: Hệ thống khóa liên động "năm phòng ngừa" cơ học toàn diện; ngăn chặn việc đóng công tắc nối đất khi đang tải, mở tủ khi đang cấp điện và các hoạt động chuyển mạch vô tình

Đặc điểm vận hành: Cấu trúc kín hoàn toàn, hoạt động ở áp suất dương nhẹ, không cần bảo trì, chống ẩm và chống ngưng tụ

IV. Điểm nổi bật về xây dựng và ứng dụng

Cách điện bằng khí SF6 với hiệu suất điện môi vượt trội: Sử dụng khí SF6 có độ tinh khiết cao; khả năng cách nhiệt và dập tắt hồ quang vượt xa khả năng cách điện và khả năng dập tắt hồ quang của các thiết bị chuyển mạch tạo ra khí hoặc chứa dầu cũ hơn, loại bỏ hiệu quả các rủi ro liên quan đến độ ẩm, ngưng tụ và sự cố đường dây.

Thiết kế ba vị trí tích hợp đảm bảo an toàn bảo trì: Việc mở công tắc tự động đạt được sự cách ly; nối đất là đáng tin cậy và có thể kiểm chứng bằng trực quan. Bảo vệ nối đất hoàn toàn có hiệu quả trong quá trình bảo trì, loại bỏ rủi ro từ điện áp dư hoặc công việc trực tiếp do tai nạn.

Khóa liên động "Năm phòng ngừa" cơ học để vận hành không có lỗi: Khóa liên động cơ học cưỡng bức tích hợp sẵn với logic chặt chẽ ngăn ngừa tất cả các lỗi vận hành nghiêm trọng ở cấp độ vật lý.

Khả năng tương thích với chuyển mạch tải thường xuyên và mạng vòng: Hiệu suất dập hồ quang tuyệt vời hỗ trợ chuyển mạch tải thường xuyên và truyền tải điện mạng vòng, đáp ứng nhu cầu điều độ linh hoạt của mạng lưới phân phối đô thị. Bịt kín hoàn toàn, không cần bảo trì và yêu cầu vận hành & bảo trì tối thiểu: Tủ có thiết kế kín, áp suất dương nhẹ với tỷ lệ rò rỉ khí cực thấp; không cần bổ sung gas thường xuyên hay tháo dỡ định kỳ để bảo trì, đảm bảo hoạt động ổn định lâu dài.

V. Kết quả hoạt động sau khi trang bị thêm

Loại bỏ hoàn toàn các mối nguy hiểm về cách điện: Môi trường cách điện SF6 mạnh ngăn ngừa các vấn đề như phóng điện cục bộ, theo dõi do ngưng tụ và sự cố giữa các pha, đảm bảo mức cách điện của thiết bị vẫn ổn định và tuân thủ trong thời gian dài.

Chuyển mạch mạng vòng linh hoạt và đáng tin cậy: Chuyển mạch khi có tải mượt mà mà không tạo ra hồ quang hoặc xói mòn tiếp điểm, đảm bảo các hoạt động điều độ và truyền tải mạng phân phối an toàn và ổn định.

Quy trình bảo trì an toàn và tiêu chuẩn hóa: Hệ thống nối đất đáng tin cậy và cách ly ba vị trí đảm bảo các điều kiện bảo trì tuân thủ đầy đủ các quy định an toàn, loại bỏ các rủi ro liên quan đến công việc trên đường dây trực tiếp.

Thiết bị không cần bảo trì với tỷ lệ hỏng hóc cực thấp: Không cần bảo trì định kỳ hoặc bổ sung khí sau khi vận hành; không có sự xuống cấp do lão hóa và thiết bị duy trì tỷ lệ hoạt động toàn vẹn 100%.

Độ tin cậy cung cấp điện được cải thiện đáng kể: Loại bỏ rủi ro mất điện do lỗi thiết bị; cho phép cách ly lỗi nhanh chóng và truyền tải hiệu quả, giảm đáng kể thời gian ngừng hoạt động của khách hàng và đảm bảo chấp nhận thành công theo tiêu chí tiêu chuẩn hóa mạng phân phối Lưới điện Nhà nước.

VI. Tóm tắt trường hợp

Dao cắt tải FLN36-12 SF6 là thành phần tiêu chuẩn, cốt lõi cho các thiết bị chính vòng 10kV (RMU), trạm biến áp kiểu hộp, mạng phân phối đô thị và hệ thống phân phối điện dân dụng. Nó chủ yếu được sử dụng để chuyển mạch tải thường xuyên, phân chia đường dây và kết nối, cách ly lỗi và nối đất bảo trì. Các ưu điểm chính bao gồm khả năng cách nhiệt SF6 vượt trội, thiết kế ba vị trí tích hợp, khóa liên động "năm phòng ngừa", tính chất không cần bảo trì và khả năng chuyển mạch khi tải. Không giống như cầu dao, công tắc ngắt tải xử lý việc chuyển mạch và cách ly tải thông thường thay vì làm gián đoạn các sự cố ngắn mạch, giúp chúng trở thành thiết bị chuyển mạch lõi an toàn, ổn định và tiết kiệm chi phí trong các hệ thống phân phối điện mạng vòng.
