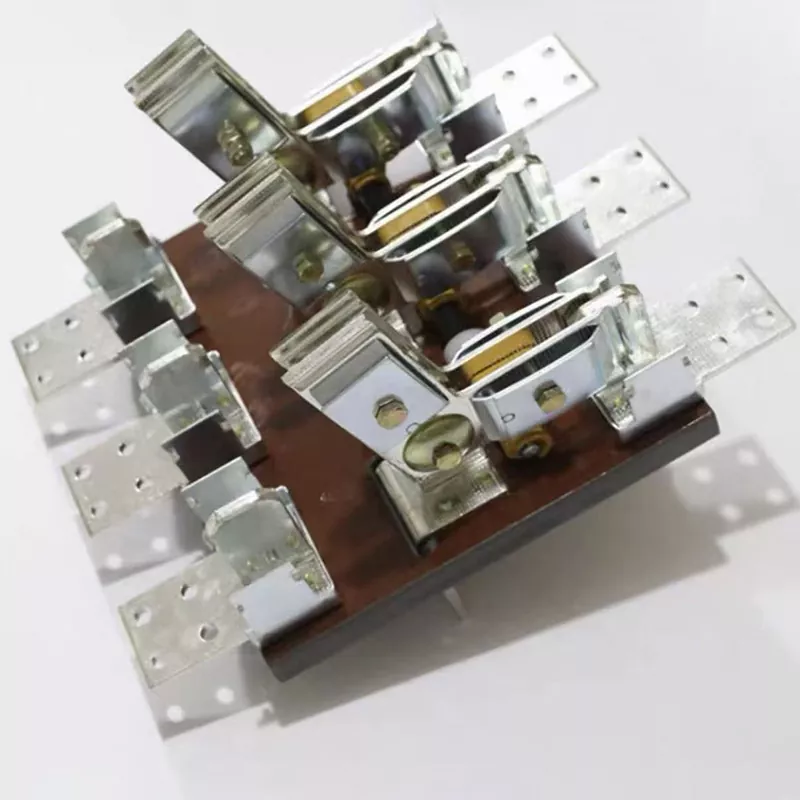

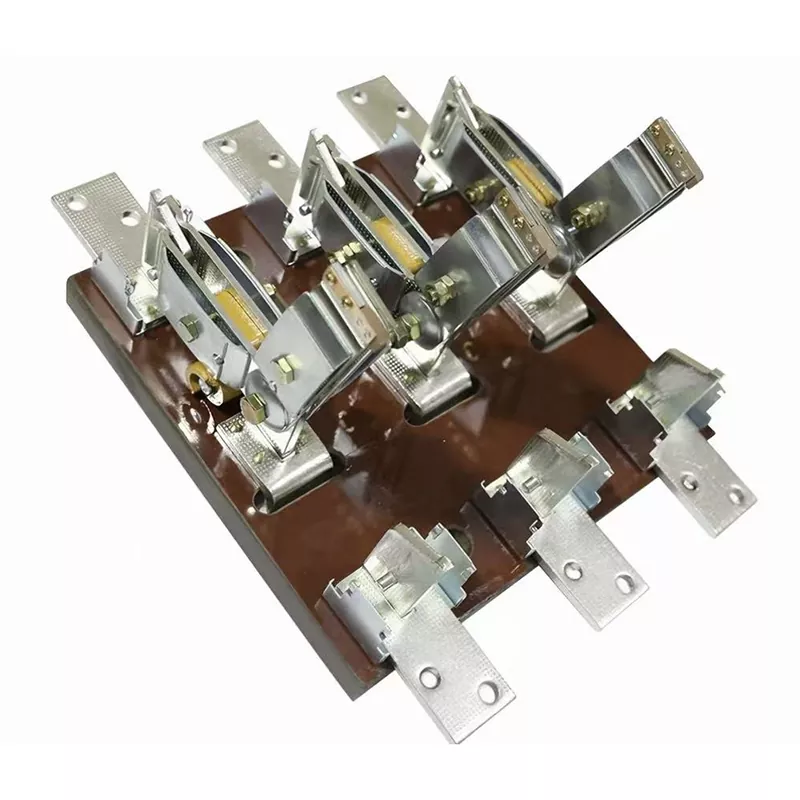

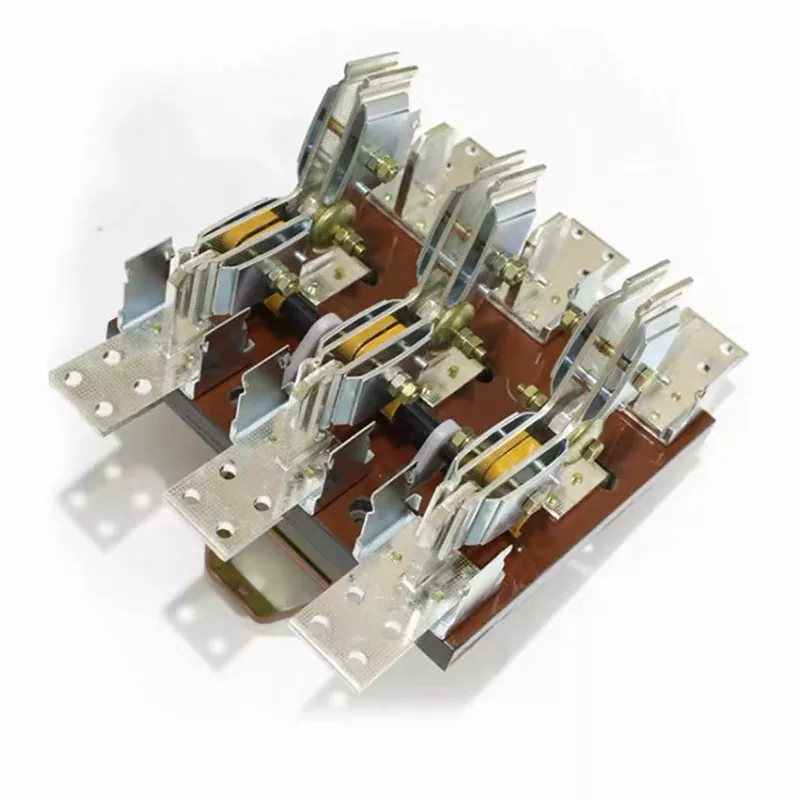

Công tắc dao điện áp thấp

Bạn đang loay hoay chọn công tắc cho mạch điện cao thế, hạ áp? Việc sử dụng cầu dao quá tốn kém và đối với các mạch hiếm khi được cách ly mỗi năm một lần, các thiết bị ngắt điện tử phức tạp thực sự là mối nguy hiểm tiềm ẩn; khi sử dụng công tắc dao kiểu cũ không có nắp ngăn hồ quang thì nghiêm cấm vận hành khi có tải. Một khi xảy ra lỗi, tai nạn đoản mạch do đèn flash hồ quang sẽ xảy ra.

Công tắc dao điện áp thấp của Junray Electrical đã thực hiện những nâng cấp quan trọng dựa trên công tắc dao truyền thống - bổ sung thêm nắp ngăn hồ quang chuyên dụng. Sự cải tiến này giúp nó có khả năng ngắt dòng tải thông thường, thay đổi hoàn toàn hạn chế của những công tắc dao thông thường chỉ có thể “cách ly không tải”. Nó mang đến cho bạn sự an toàn của cầu dao khi bạn cần cắt các mạch có dòng điện cao, trong khi vẫn giữ được chi phí thấp và điểm ngắt trực quan của công tắc dao, giải quyết hoàn hảo mâu thuẫn giữa "sử dụng công cụ quá lớn cho một công việc nhỏ" và "rủi ro vận hành".

Khả năng mang dòng siêu cao và điểm đứt có thể nhìn thấy

Khả năng cạnh tranh cốt lõi của Công tắc dao điện áp thấp nằm ở khả năng mang dòng điện mạnh mẽ và cấu trúc cơ học trực quan:

Khả năng mang dòng siêu cao 4000A: Đây là khu vực mà cầu dao vỏ nhựa thông thường không thể chạm tới. Công tắc dao của chúng tôi có dải dòng định mức từ 100A đến 4000A, có thể dễ dàng đáp ứng yêu cầu phân phối điện áp thấp dòng điện cực cao trong các nhà máy, luyện kim, công nghiệp hóa chất, v.v. Đối với việc cách ly đường dây chính, chắc chắn đó là "ông lớn".

Với nắp dập hồ quang và hoạt động có thể chịu tải: Được trang bị nắp dập hồ quang bằng đất sét được thiết kế đặc biệt, sử dụng nguyên lý dập tắt hồ quang dạng lưới, nó có thể nhanh chóng làm mát và dập tắt hồ quang tạo ra trong quá trình mở. Điều này có nghĩa là bạn có thể đóng mở các dòng tải thông thường một cách an toàn mà không phải lo lắng về việc hư hỏng do cháy hồ quang ở các tiếp điểm, giúp tăng cường đáng kể sự an toàn và thuận tiện khi vận hành.

Cấu trúc tối thiểu, tỷ lệ hỏng hóc bằng 0: Loại bỏ các lò xo phức tạp, thanh kết nối và linh kiện điện tử, nó sử dụng cấu trúc đòn bẩy cơ học thuần túy nhất. Thiết kế “kiểu quả tạ” này mang lại tỷ lệ hỏng hóc cực thấp, hầu như không cần bảo trì và đặc biệt phù hợp với các kịch bản cách ly lắp đặt trong các tủ chỉ vận hành vài năm một lần, thực sự đạt được “chỉ cần lắp đặt và không phải lo lắng nữa”.

Sản xuất chuyên nghiệp

Là một Nhà sản xuất chuyên nghiệp với nhiều kinh nghiệm sản xuất, Junray Electrical tuân thủ nghiêm ngặt các tiêu chuẩn quốc gia đối với công tắc dao điện áp thấp HD13 trong quá trình sản xuất. Chúng tôi nhận thức rõ các yêu cầu nghiêm ngặt về độ dẫn điện và cách điện ở dòng điện cao, do đó không thỏa hiệp trong việc lựa chọn vật liệu.

Các bộ phận dẫn điện của Công tắc dao điện áp thấp này được làm bằng các tiếp điểm dao bằng đồng chất lượng cao, có điện trở thấp và độ dẫn điện tuyệt vời. Chúng tạo ra rất ít nhiệt trong quá trình hoạt động với dòng điện cao và có khả năng chống mài mòn cao. Tấm đế cách nhiệt được làm bằng nhựa ép sợi thủy tinh cường độ cao, có đặc tính cách nhiệt và chống cháy tuyệt vời, đảm bảo nó vẫn vững chắc ngay cả trong môi trường công nghiệp khắc nghiệt. Mỗi công tắc đều trải qua các bài kiểm tra nghiêm ngặt về mức tăng nhiệt độ khi bật nguồn, điện áp chịu được tần số nguồn và tuổi thọ cơ học trước khi xuất xưởng, đảm bảo rằng thao tác cần gạt nhẹ và linh hoạt, đồng thời các điểm tiếp xúc được kết nối chặt chẽ và đáng tin cậy.

Thông số kỹ thuật

Các tình huống áp dụng

Phân phối điện nhà máy: Cách ly nguồn điện và bảo trì phía hạ áp của máy biến áp lớn và thanh cái chính.

Phân phối dòng điện cao: Chuyển đổi thủ công dòng điện cực cao trong các ngành công nghiệp như luyện kim, mạ điện và kỹ thuật hóa học.

Phân phối điện nông thôn/tạm thời: Các công tắc chính cho trạm bơm tưới tiêu nông nghiệp và cung cấp điện tạm thời tại các công trường.

Cách ly bảo trì: Là một điểm ngắt kết nối rõ ràng, nó đảm bảo an toàn cá nhân cho nhân viên bảo trì đường dây điện.

Câu hỏi thường gặp

Câu hỏi: Sự khác biệt giữa công tắc dao này và công tắc dao thông thường là gì?

Trả lời: Khác biệt lớn nhất nằm ở khả năng dập hồ quang. Công tắc dao thông thường không có nắp dập hồ quang và nghiêm cấm kéo công tắc khi đang tải vì có thể gây ra hồ quang nguy hiểm; tuy nhiên, Công tắc dao điện áp thấp của chúng tôi được trang bị nắp dập hồ quang bằng đất sét đặc biệt, cho phép ngắt kết nối an toàn các dòng tải thông thường. Phạm vi hoạt động rộng hơn và độ an toàn cao hơn.

Câu hỏi: Với dòng điện 4000A, công tắc này có sinh nhiệt quá mức không?

Trả lời: Chúng tôi đã sử dụng các điểm tiếp xúc dao bằng hợp kim đồng chất lượng cao. Đồng có độ dẫn điện cực cao và điện trở tiếp xúc rất thấp. Kết hợp với thiết kế tản nhiệt hợp lý, ngay cả khi chịu tải tối đa 4000A, mức tăng nhiệt độ có thể được kiểm soát trong phạm vi tiêu chuẩn quốc gia, đảm bảo hoạt động ổn định lâu dài.

Câu hỏi: Phẫu thuật có khó không?

Trả lời: Sản phẩm này được trang bị cơ chế vận hành đòn bẩy tối ưu. Bằng cách tận dụng nguyên lý đòn bẩy, mô-men xoắn vận hành được khuếch đại. Ngay cả đối với công tắc cỡ lớn có công suất 4000A, người vận hành có thể dễ dàng và dễ dàng thực hiện các thao tác đóng mở mà không cần thêm dụng cụ.

Dịch vụ điện Junray

Khi chọn Junray Electrical, bạn có lợi thế về đội ngũ chuyên nghiệp gồm 50 người, trong đó có 5 kỹ sư báo giá làm việc toàn thời gian, có thể cung cấp cho bạn các dịch vụ tùy chỉnh nhanh chóng và chính xác. Chúng tôi hứa sẽ cung cấp phản hồi nhanh chóng trên toàn cầu 7 × 24 giờ. Nếu bạn đang tìm kiếm một Công tắc dao điện áp thấp có thể xử lý dòng điện cao, giá thành rẻ và vận hành an toàn thì đừng ngần ngại nữa. Hãy liên hệ ngay với chúng tôi để được tư vấn kỹ thuật và báo giá miễn phí, đồng thời để Junray Electrical xây dựng hệ thống phân phối điện tiết kiệm, an toàn và hiệu quả cho bạn.

Tổng quan về dự án trang bị thêm

I. Tóm tắt dự án

Dự án này bao gồm việc nâng cấp và trang bị thêm tủ phân phối điện hạ thế trong xưởng sản xuất vật liệu xây dựng. Xưởng được trang bị các thiết bị có tải trọng công suất lớn, chịu va đập lớn như máy nghiền, băng tải, máy nén khí. Các tủ phân phối điện áp thấp ban đầu chỉ sử dụng cầu dao cho các mạch vào và ra, thiếu các điểm cách ly độc lập, có thể nhìn thấy được. Trong quá trình bảo trì định kỳ, thay thế tủ hoặc bảo dưỡng cáp, việc chỉ dựa vào việc mở cầu dao khiến không thể xác minh trực quan việc cắt điện hoàn toàn; điều này tạo ra những mối nguy hiểm đáng kể về an toàn—chẳng hạn như điện áp dư hoặc sự cố xảy ra trên mạch điện trực tiếp—và không tuân thủ các tiêu chuẩn bảo trì an toàn điện.

Để đáp ứng các quy định bắt buộc về an toàn điện yêu cầu điểm ngắt kết nối có thể nhìn thấy được để bảo trì, các công tắc dao điện áp thấp dòng HD13 (đóng vai trò là công tắc cách ly có thể nhìn thấy) đã được lắp đặt trên các mạch đầu vào và phần bus của tủ phân phối. Chúng đóng vai trò là rào cản cách ly an toàn, đảm bảo ngắt kết nối có thể nhìn thấy, bảo trì an toàn và cách ly đáng tin cậy.

II. Các vấn đề trước khi trang bị thêm

Thiếu các điểm ngắt kết nối có thể nhìn thấy và bảo trì không an toàn: Không nhìn thấy các tiếp điểm của bộ ngắt mạch bên trong; việc mở cầu dao không đảm bảo ngắt điện 100%, gây ra rủi ro hàn tiếp điểm, điện áp dư và bảo trì ngẫu nhiên trên các mạch điện có điện.

Không tuân thủ các tiêu chuẩn chấp nhận điện: Các quy định phân phối điện áp thấp yêu cầu rõ ràng thiết bị phân phối điện phải có điểm ngắt kết nối cơ học có thể nhìn thấy được; cấu hình chỉ dựa vào bộ ngắt mạch không được chấp nhận kiểm tra an toàn.

Độ tin cậy thấp của trạng thái ngắt kết nối nguồn: Kiểm tra bên ngoài không thể phát hiện sự cố của cầu dao hoặc hàn tiếp điểm, dễ dẫn đến đánh giá sai của nhân viên bảo trì và tiềm ẩn tai nạn điện giật.

Hiệu quả bảo trì thấp và rủi ro cao: Thiếu cách ly độc lập có nghĩa là việc bảo trì cục bộ đòi hỏi phải tắt toàn bộ hệ thống, dẫn đến mất điện trên diện rộng và tổn thất sản xuất đáng kể.

Sự vắng mặt của các lớp cách ly bảo vệ: Việc thiếu lớp cách ly vật lý chính khiến hệ thống dễ gặp phải các lỗi đoản mạch có thể gây ra sự cố ngược của các công tắc ngược dòng, cho thấy hệ thống phân cấp bảo vệ chưa hoàn chỉnh.

III. Kế hoạch cấu hình thiết bị

Để phù hợp với các tiêu chuẩn an toàn phân phối điện hạ áp cũng như nhu cầu vận hành và bảo trì của xưởng, các công tắc dao loại mở điện áp thấp dòng HD13 đã được lắp đặt trên các mạch đầu vào và phần bus của mỗi tủ phân phối. Chúng hoạt động cùng với các cầu dao để thiết lập cấu hình hai lớp tiêu chuẩn: "bảo vệ cầu dao + cách ly công tắc dao". Thông số kỹ thuật thiết bị chính

Model: HD13-400/31, HD13-600/31 Công tắc dao hạ thế 3 cực (có chụp dập hồ quang)

Điện áp định mức: Hệ thống phân phối điện hạ thế 400V

Dòng điện định mức: 400A–600A (phù hợp với công suất mạch điện chính của xưởng)

Đặc điểm cấu trúc: Điểm đứt cơ học có thể nhìn thấy, thiết bị dập hồ quang, đế cách điện, các điểm tiếp xúc bằng đồng có độ bền cao

Logic hoạt động: Đóng cung cấp năng lượng cho mạch; mở tạo ra một điểm ngắt kết nối rõ ràng không có điện áp dư

Chế độ hoạt động: Bộ ngắt mạch xử lý việc chuyển tải và bảo vệ ngắn mạch; công tắc dao chỉ được sử dụng để cách ly không tải

Cấu hình an toàn: Tay cầm vận hành cách điện, cơ chế khóa chống hoạt động sai, bảo vệ hồ quang (ngăn ngừa đoản mạch)

IV. Điểm nổi bật của ứng dụng

Điểm ngắt có thể nhìn thấy đảm bảo an toàn bảo trì tuyệt đối: Các tiếp điểm được bộc lộ hoàn toàn khi mở; trạng thái tắt nguồn có thể kiểm chứng được bằng mắt, loại bỏ rủi ro về điện áp dư hoặc công việc trực tiếp do tai nạn.

Tuân thủ các tiêu chuẩn quốc gia bắt buộc: Đáp ứng yêu cầu phân phối điện áp thấp về "điểm ngắt kết nối có thể nhìn thấy rõ" trong quá trình bảo trì; đã vượt qua sự giám sát an toàn và kiểm tra hoàn thiện phần điện trong lần thử đầu tiên.

Bảo vệ hai lớp nâng cao độ tin cậy của hệ thống: Bộ ngắt mạch xử lý ngắt bảo vệ trong khi công tắc dao cung cấp khả năng cách ly vật lý; sự phân công lao động và phân cấp rõ ràng giúp loại bỏ nguy cơ lỗi chuyển mạch.

Khả năng dập hồ quang khi chuyển mạch không tải: Được trang bị nắp dập hồ quang để hỗ trợ đóng/mở an toàn trong điều kiện không tải mà không bị phóng điện hồ quang hoặc ăn mòn tiếp điểm.

Cấu trúc đơn giản, không cần bảo trì: Thiết kế cơ học thuần túy đảm bảo tỷ lệ hỏng hóc thấp và độ dẫn điện ổn định; không bị quá nhiệt hoặc lỏng các kết nối trong quá trình hoạt động lâu dài.

V. Kết quả hoạt động sau trang bị thêm

Loại bỏ các mối nguy hiểm về an toàn bảo trì: Trạng thái tắt nguồn có thể được xác nhận trực quan trước mỗi nhiệm vụ bảo trì, ngăn ngừa hoàn toàn các tai nạn bảo trì trực tiếp và điện giật; cải thiện đáng kể an toàn vận hành.

Tuân thủ kiểm tra đầy đủ: Giải quyết vấn đề thiếu cách ly vật lý trong hệ thống phân phối điện áp thấp; cấu hình thiết bị hoàn toàn tuân thủ, đảm bảo quá trình kiểm tra tiêu chuẩn hóa an toàn điện diễn ra suôn sẻ.

Kiểm soát chính xác phạm vi mất điện: Cho phép cách ly và bảo trì độc lập một tủ duy nhất mà không cần tắt toàn bộ phần thanh cái, giảm thiểu tổn thất sản xuất một cách hiệu quả. Hệ thống hoạt động ổn định: Các tiếp điểm bằng đồng chất lượng cao đảm bảo khả năng kết nối tuyệt vời; không có hiện tượng quá nhiệt, oxy hóa hoặc hỏng tiếp điểm trong quá trình hoạt động đầy tải.

Tuổi thọ dài và chi phí vận hành & bảo trì thấp: Cấu trúc cơ học thuần túy bền bỉ và đáng tin cậy, hầu như không cần bảo trì và đảm bảo hoạt động lâu dài không có hư hỏng.

VI. Tóm tắt trường hợp

Công tắc dao hạ thế (công tắc cách ly HD13) là thiết bị cách ly an toàn cần thiết cho các tủ phân phối điện hạ thế, tủ điện, nâng cấp hệ thống phân phối nhà xưởng. Nó không cung cấp khả năng bảo vệ mạch hoặc ngắt dòng tải; đúng hơn, chức năng cốt lõi của nó là cung cấp điểm ngắt kết nối cơ học có thể nhìn thấy được, đóng vai trò là tuyến phòng thủ cuối cùng đảm bảo an toàn trong quá trình bảo trì điện. Đây là thành phần bắt buộc đối với tất cả các dự án phân phối điện công nghiệp, nâng cấp cơ sở nhà máy và các dự án nghiệm thu được tiêu chuẩn hóa, đóng vai trò là yếu tố cơ bản để đảm bảo tuân thủ, an toàn cũng như vận hành và bảo trì được tiêu chuẩn hóa trong các hệ thống phân phối điện hạ áp.
