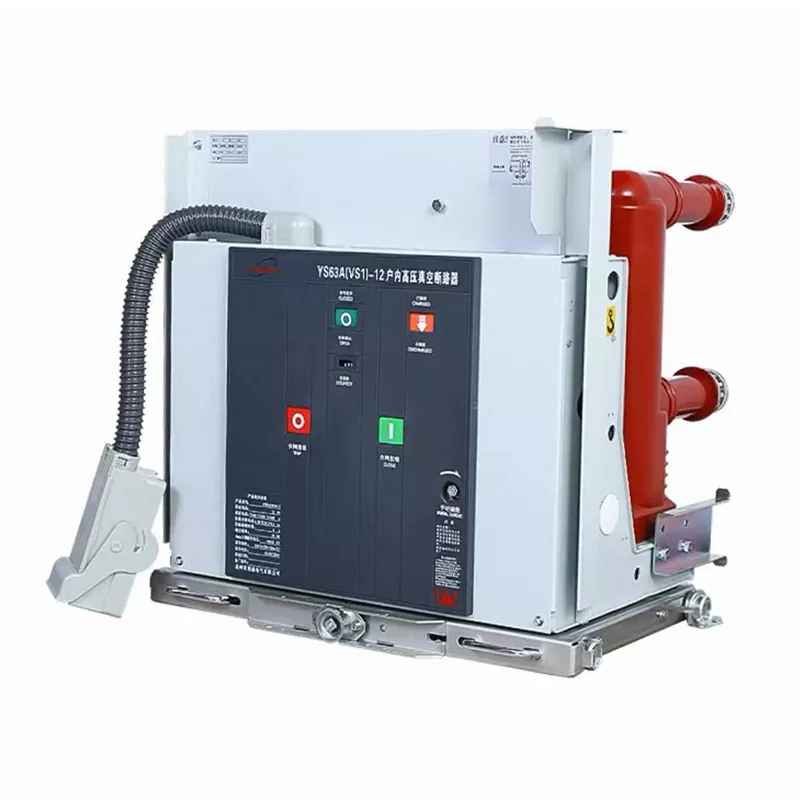

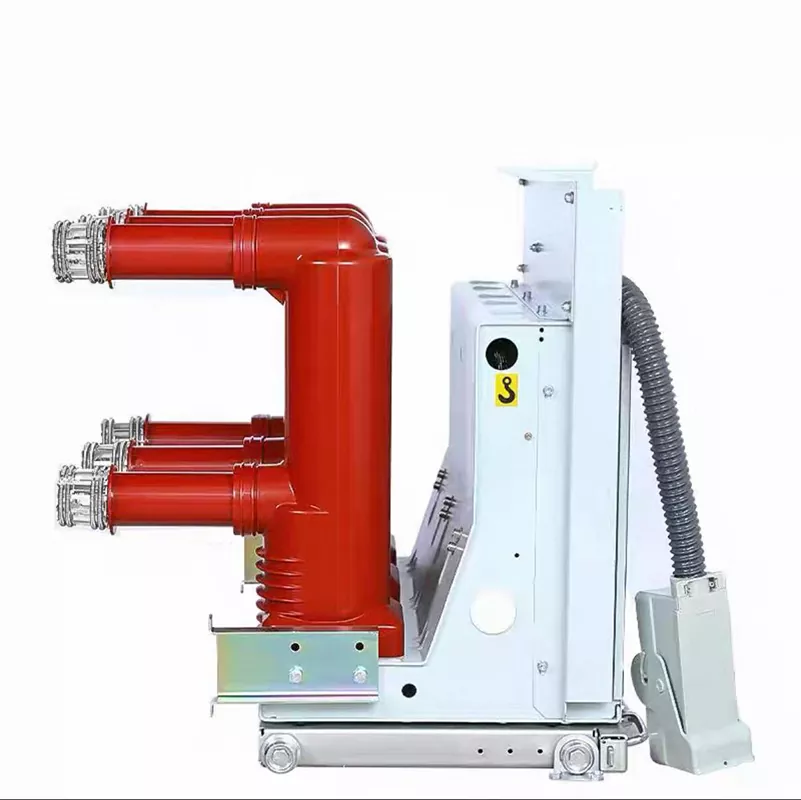

Máy cắt chân không VS1

Bạn lo lắng khi xảy ra đoản mạch trên đường dây cao thế, cầu dao do không đủ khả năng dập hồ quang sẽ không cắt được dòng điện dẫn đến cháy máy biến áp, thậm chí gây nổ? Trong môi trường điện áp cao 10kV, năng lượng hồ quang rất lớn. Máy cắt dầu truyền thống hay công tắc thông thường không còn đáp ứng được yêu cầu nghiêm ngặt về an toàn của lưới điện hiện đại. Bộ ngắt mạch chân không VS1 của Junray Electrical được thiết kế đặc biệt để giải quyết vấn đề cốt lõi này. Chúng tôi sử dụng chân không làm môi trường dập hồ quang và tận dụng cường độ cách điện cực cao cũng như khả năng dập hồ quang của chân không để nhanh chóng dập tắt hồ quang tại điểm giao nhau bằng 0 của dòng điện. Điều này có nghĩa là cho dù lỗi ngắn mạch trên đường dây có nghiêm trọng đến đâu, nó vẫn có thể cắt nguồn điện một cách đáng tin cậy, ngăn chặn lỗi lan rộng và loại bỏ hoàn toàn mối lo ngại của bạn về khả năng cắt điện áp cao.

Ngắt hồ quang chân không và bảo vệ chính xác

Khả năng cạnh tranh cốt lõi của Máy cắt chân không VS1 nằm ở thiết kế buồng ngắt hồ quang tiên tiến và cơ chế vận hành lò xo đáng tin cậy:

Khả năng ngắt tuyệt vời: Sử dụng buồng ngắt hồ quang chân không chuyên dụng, công tắc tơ có điện trở tiếp xúc thấp và thời gian hồ quang ngắn. So với các thiết bị cũ, nó có thể ngắt dòng điện ngắn mạch lớn hơn (lên tới 40kA), thích ứng hoàn hảo với điều kiện khắc nghiệt của đường dây cao thế 10kV, đảm bảo vẫn có thể “đứt và dập tắt” trong những sự cố cực đoan.

Cơ chế bảo vệ kép: Được trang bị chức năng bảo vệ quá tải và ngắn mạch chính xác. Khi phát hiện sự bất thường trong dòng điện, kết hợp với thiết bị bảo vệ rơle, nó có thể tự động và nhanh chóng ngắt mạch, bảo vệ hiệu quả các thiết bị điện áp cao đắt tiền như máy biến áp và cáp, đồng thời ngăn ngừa hư hỏng vĩnh viễn do quá dòng.

Khả năng tương thích được tiêu chuẩn hóa: Kích thước nhỏ gọn, có thể lắp đặt hoàn hảo trên xe, không chỉ tiết kiệm không gian bên trong của tủ công tắc mà còn giúp việc bảo trì và sửa chữa cực kỳ thuận tiện, có thể vận hành chỉ bằng cách đẩy vào hoặc kéo ra.

Đảm bảo chất lượng của Junray Electrical

Là Nhà sản xuất chuyên nghiệp có chuyên môn kỹ thuật sâu rộng, Junray Electrical tuân thủ nghiêm ngặt các tiêu chuẩn quốc gia về máy cắt chân không VS1 trong quá trình sản xuất. Nhà máy của chúng tôi được trang bị dây chuyền đúc và lắp ráp chân không tiên tiến, đảm bảo mọi cầu dao đều đáp ứng các tiêu chuẩn công nghiệp.

Máy cắt chân không VS1 này có cơ chế vận hành được lưu trữ bằng lò xo có độ tin cậy cao, với thao tác đóng mở sắc nét và chính xác, tuổi thọ cơ học dài và tỷ lệ hỏng hóc cực thấp. Mỗi cầu dao đều trải qua quá trình gỡ lỗi nghiêm ngặt khi bật nguồn, kiểm tra điện áp chịu được tần số nguồn, kiểm tra điện trở vòng lặp và kiểm tra đặc tính cơ học trước khi rời khỏi nhà máy, đảm bảo hoạt động ổn định ở dòng điện định mức từ 630A đến 3150A, mang đến cho bạn khả năng bảo vệ an ninh điện áp cao lâu dài.

Thông số kỹ thuật

Các tình huống áp dụng:

Phân phối điện công nghiệp: Tủ điện ra vào 10kV cho nhà máy, bảo vệ động cơ, máy biến áp lớn.

Tòa nhà thương mại: Tủ tiếp nhận điện cao thế cho tòa nhà cao tầng và tòa nhà văn phòng.

Trạm biến áp: Bộ phận bảo vệ cốt lõi của các trạm biến áp trong nhà 10kV.

Giải pháp một cửa

Lựa chọn Junray Electrical không đơn thuần là chọn Nhà cung cấp mà là chọn đối tác tin cậy về an toàn điện áp cao. Chúng tôi có đội ngũ chuyên nghiệp gồm 50 người, trong đó có 5 kỹ sư báo giá toàn thời gian, có thể cung cấp cho bạn các dịch vụ tùy chỉnh nhanh chóng và chính xác.

Chúng tôi hứa sẽ cung cấp phản hồi nhanh chóng trên toàn cầu 7×24 giờ. Nếu bạn đang tìm kiếm một sản phẩm có thể vừa vặn hoàn hảo với tủ KYN28, có khả năng phá vỡ mạnh mẽ và đáng tin cậy thì đừng chần chừ gì nữa. Hãy liên hệ ngay với chúng tôi để được tư vấn kỹ thuật và báo giá miễn phí, đồng thời để Junray Electrical xây dựng hệ thống phân phối điện an toàn, ổn định và hiệu quả cho bạn.

Tổng quan về dự án trang bị thêm

I. Tóm tắt dự án

Dự án này bao gồm việc nâng cấp và trang bị thêm thiết bị đóng cắt điện áp cao 10kV tại trạm biến áp 110kV của khu công nghiệp. Các bảng cấp nguồn 10kV hiện có được trang bị các máy cắt chân không kiểu cũ, lỗi thời, đã được sử dụng trong một thời gian dài và cơ chế cơ khí đã bị lão hóa. Các sự cố tại chỗ thường bao gồm cháy cuộn dây đóng, kẹt cơ chế, lỗi lưu trữ năng lượng và không hoạt động khi có sự cố. Khi xảy ra lỗi ngắn mạch, các công tắc không thể khắc phục lỗi ngay lập tức, khiến các thiết bị bảo vệ ngược dòng bị ngắt (ngắt giao cảm). Điều này dẫn đến tình trạng mất điện trên diện rộng trên toàn khu vực, ảnh hưởng nghiêm trọng đến hoạt động sản xuất liên tục của nhà máy và độ tin cậy của mạng lưới phân phối điện. Các thiết bị chuyển mạch lỗi thời có khả năng dập tắt hồ quang bị suy giảm và các đặc tính cơ học không đạt tiêu chuẩn, không đáp ứng được các yêu cầu vận hành hiện tại về chuyển mạch thường xuyên và xử lý sự cố nhanh chóng trong mạng lưới phân phối.

Để giải quyết cơ bản các rủi ro liên quan đến việc thiết bị đóng cắt không hoạt động, hoạt động sai và các lỗi cơ học cũng như để tăng cường khả năng khắc phục sự cố ngắn mạch, tất cả các thiết bị chuyển mạch cũ trong trạm biến áp đang được thay thế bằng máy cắt chân không điện áp cao trong nhà VS1. Chúng đóng vai trò là thiết bị chuyển mạch bảo vệ cốt lõi cho hệ thống phân phối 10kV, xử lý việc chuyển tải cũng như xử lý nhanh các sự cố quá tải và ngắn mạch.

II. Các vấn đề trước khi trang bị thêm

Thường xuyên bị cháy cuộn dây đóng và kẹt cơ chế: Do chuyển đổi công tắc phụ không đúng cách và sai lệch giới hạn cơ học, mạch không thể ngắt kết nối kịp thời sau khi thao tác đóng hoàn tất. Điều này khiến cuộn dây vẫn có điện và quá nóng, dẫn đến kiệt sức và thường xuyên đóng cuộn.

Lỗi cơ chế lưu trữ năng lượng và không thể thực hiện các hoạt động lặp đi lặp lại: Quá trình lão hóa hoặc kẹt của công tắc vi mô lưu trữ năng lượng và xói mòn tiếp xúc đã ngăn cản việc lưu trữ năng lượng tự động sau khi lò xo đóng được nhả ra. Điều này hạn chế thiết bị chỉ có thể vận hành đơn lẻ, không đáp ứng được các yêu cầu đóng lại.

Không hoạt động khi có sự cố ngắn mạch, gây ra sự cắt giao cảm: Hiệu suất dập hồ quang bị suy giảm và tốc độ mở không đủ đã ngăn cản việc xử lý sự cố nhanh chóng trong thời gian ngắn mạch đường dây. Điều này đã kích hoạt các công tắc ngược dòng hoạt động, từ đó mở rộng phạm vi mất điện.

Lão hóa và quá nhiệt của các điểm tiếp xúc hoa tulip: Sự mỏi và ủ của các lò xo tiếp điểm chuyển động dẫn đến lực kẹp không đủ. Hoạt động trong thời gian dài dẫn đến tăng điện trở tiếp điểm, khiến tiếp điểm quá nóng và có nguy cơ phóng điện một phần trong thời gian tải cao điểm. Khối lượng công việc O&M cao và tỷ lệ vượt qua thử nghiệm thấp: Thiết bị đóng cắt cũ có các đặc tính cơ học vượt quá giới hạn và khả năng cách điện bị suy giảm; Các cuộc kiểm tra phòng ngừa hàng năm liên tục cho thấy nhiều thông số không đạt tiêu chuẩn, khiến không thể loại bỏ hoàn toàn các mối nguy tiềm ẩn.

III. Kế hoạch cấu hình thiết bị

Để phù hợp với tiêu chuẩn phân phối điện áp cao 10kV và điều kiện vận hành trạm biến áp, dự án bao gồm việc thay thế tất cả các thiết bị bằng máy cắt chân không cố định/rút ra VS1. Các thiết bị này sử dụng cơ chế dập hồ quang chân không và hoạt động bằng lò xo, mang lại các ưu điểm như tốc độ vận hành cao, tuổi thọ cơ học dài, tắt hồ quang triệt để và vận hành không cần bảo trì, đóng vai trò là thiết bị bảo vệ cốt lõi cho đường dây phân phối 10kV.

Thông số kỹ thuật thiết bị cốt lõi

Model: Máy cắt chân không cao áp trong nhà VS1/1250A-25kA

Điện áp định mức: 12kV (phù hợp với hệ thống phân phối trung thế 10kV)

Dòng điện định mức: 1250A (đáp ứng các yêu cầu mang dòng điện cho tải trọng của nhà máy nặng)

Dòng điện cắt ngắn mạch: 25kA (có khả năng xử lý nhanh các lỗi ngắn mạch nghiêm trọng giữa các pha và pha với đất)

Môi trường dập hồ quang: Thiết bị ngắt chân không cao (không có khí tự do; không có nguy cơ cháy nổ)

Cơ chế vận hành: Cơ chế lưu trữ năng lượng lò xo tích hợp (tốc độ đóng/mở ổn định và đặc tính cơ học tuyệt vời)

Chức năng bảo vệ: Có khả năng ngắt dòng tải, dòng quá tải và dòng ngắn mạch; sở hữu khả năng phá lỗi chính hãng

Thử nghiệm liên quan: Xác minh sau thay thế bao gồm thử nghiệm đặc tính cơ học, thử nghiệm điện áp chịu được cách điện, kiểm tra điện trở vòng lặp và xác nhận đầy đủ thời gian đóng/mở.

IV. Điểm nổi bật về xây dựng và ứng dụng

Diệt hồ quang chân không – An toàn và không nguy hiểm: Dựa vào môi trường chân không cao để dập hồ quang; không chứa dầu hoặc khí SF6 và không có nguy cơ cháy nổ. Tốc độ tắt hồ quang vượt xa so với các thiết bị chuyển mạch cũ ít dầu, đảm bảo xử lý lỗi sạch sẽ và triệt để.

Cơ chế ổn định – Loại bỏ hiện tượng cháy cuộn dây: Logic công tắc phụ được tối ưu hóa và các bộ hạn chế cơ học đảm bảo mạch bị cắt ngay khi thao tác đóng hoàn tất, giải quyết hoàn toàn vấn đề thường gặp là cháy cuộn dây do cấp điện kéo dài.

Lưu trữ năng lượng tự động - Hỗ trợ đóng lại: Công tắc vi mô lưu trữ năng lượng có độ chính xác cao đảm bảo hoạt động nhạy cảm và đáng tin cậy; tự động lưu trữ năng lượng sau khi đóng lưới đáp ứng yêu cầu đóng lại lưới và các kịch bản vận hành thường xuyên. Hiệu suất tiếp xúc tuyệt vời và độ tăng nhiệt độ có thể kiểm soát: Cấu trúc kẹp tiếp xúc hoa tulip được tối ưu hóa để đảm bảo điện trở tiếp xúc ổn định; không có hiện tượng quá nhiệt hoặc phóng điện một phần trong quá trình hoạt động đầy tải trong thời gian dài.

Không cần bảo trì với thời gian sử dụng cực dài: Bộ ngắt chân không mang lại khả năng làm kín ổn định và mài mòn cơ học tối thiểu, loại bỏ nhu cầu bổ sung khí hoặc thay dầu định kỳ, từ đó giảm đáng kể chi phí vận hành và bảo trì.

V. Kết quả hoạt động sau khi trang bị thêm

Loại bỏ hoàn toàn các vấn đề không hoạt động và vận hành sai: Thao tác đóng mở diễn ra sắc nét và dứt khoát, tất cả các thông số đặc tính cơ học đều đáp ứng tiêu chuẩn; không có vấn đề gì về kẹt cơ chế hoặc lỗi lưu trữ năng lượng.

Ngăn chặn sự cắt ngược dòng và ngăn chặn phạm vi lỗi: Các lỗi ngắn mạch được xóa một cách chính xác và nhanh chóng; công tắc cục bộ hoạt động đáng tin cậy mà không cần kích hoạt cầu dao ngược dòng, nâng cao đáng kể độ tin cậy của nguồn điện.

Thiết bị không bị quá nhiệt và cách điện ổn định: Điện trở mạch nằm trong giới hạn và chất lượng tiếp xúc tuyệt vời; không xảy ra hiện tượng quá nhiệt hoặc tiếng ồn phóng điện bất thường trong thời gian phụ tải cao điểm quanh năm.

Chức năng đóng lại đáng tin cậy: Tự động đóng lại sẽ khôi phục nguồn điện sau các sự cố thoáng qua, giảm thiểu hiệu quả thời gian mất điện cho người dùng.

Thử nghiệm và nghiệm thu thành công: Tất cả các thử nghiệm—bao gồm các đặc tính cơ học, cách điện, điện áp chịu được và khả năng mang dòng—đều đáp ứng các tiêu chuẩn; thiết bị đã vượt qua thành công các cuộc kiểm tra phòng ngừa và kiểm tra nghiệm thu tiêu chuẩn hóa của công ty điện lực.

VI. Tóm tắt trường hợp

Máy cắt chân không VS1 đóng vai trò là công tắc bảo vệ lõi cho thiết bị đóng cắt 10kV và là thiết bị chính trong mạng phân phối có khả năng ngắt các sự cố ngắn mạch. Điểm khác biệt chính: Trong khi công tắc ngắt tải FLN36 chỉ có thể đóng và cắt dòng tải—không có khả năng ngắt ngắn mạch—cầu dao chân không VS1 có thể ngắt dòng ngắn mạch, quá tải và dòng tải, mang lại sự bảo vệ chính hãng. Với các ưu điểm như dập tắt hồ quang chân không, cơ chế ổn định, vận hành không cần bảo trì, tuổi thọ dài, độ an toàn và độ tin cậy cao, hiện nay nó là thiết bị đóng cắt điện áp cao được tiêu chuẩn hóa và sử dụng rộng rãi nhất cho các cơ sở công nghiệp và khai thác mỏ, khu dân cư phức hợp và trạm biến áp.

Câu hỏi thường gặp

Câu hỏi: Máy cắt chân không VS1 này có thể được sử dụng trong những loại tủ nào?

Trả lời: Nó được thiết kế chủ yếu cho Thiết bị đóng cắt bọc kim loại AC KYN28 và nó cũng có thể tương thích với XGN2 và các tủ điện áp cao cố định khác. Kích thước tiêu chuẩn và các lỗ lắp đặt đảm bảo khả năng tương thích hoàn hảo với các loại tủ thông dụng.

Câu hỏi: Bộ ngắt chân không có cần bảo trì không?

Trả lời: Bộ ngắt chân không không cần bảo trì. Nó được bịt kín trong một xi lanh cách điện và không bị ảnh hưởng bởi bụi hoặc hơi ẩm bên ngoài. Chỉ cần kiểm tra đặc tính cơ học thường xuyên và kiểm tra điện trở vòng lặp, giúp giảm đáng kể khối lượng công việc bảo trì.

Câu hỏi: Có thể tùy chỉnh dòng điện định mức và khả năng cắt không?

Trả lời: Có, điều đó là có thể. Chúng tôi có thể tùy chỉnh các mức dòng điện khác nhau như 630A, 1250A, 1600A, 2000A, 2500A, 3150A và các mức công suất cắt khác nhau như 20kA, 25kA, 31,5kA, 40kA theo yêu cầu dự án của bạn, để đảm bảo khớp chính xác với các thông số hệ thống của bạn.
