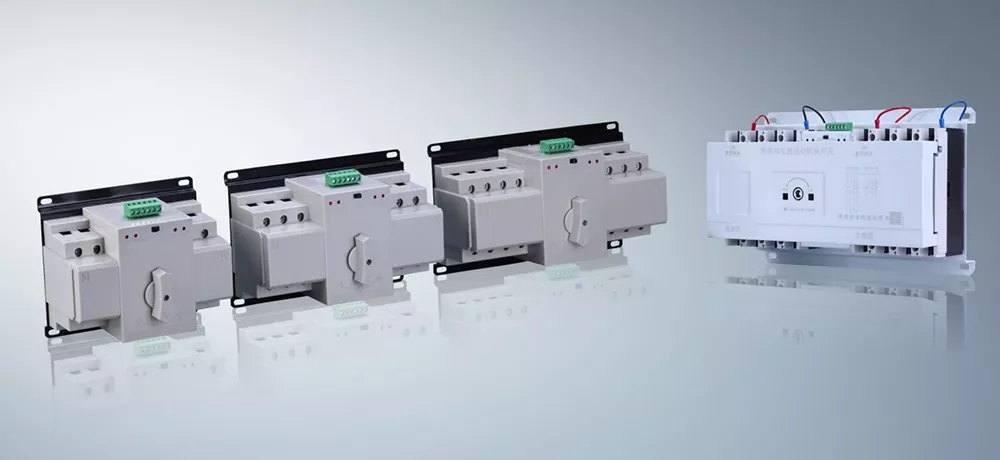

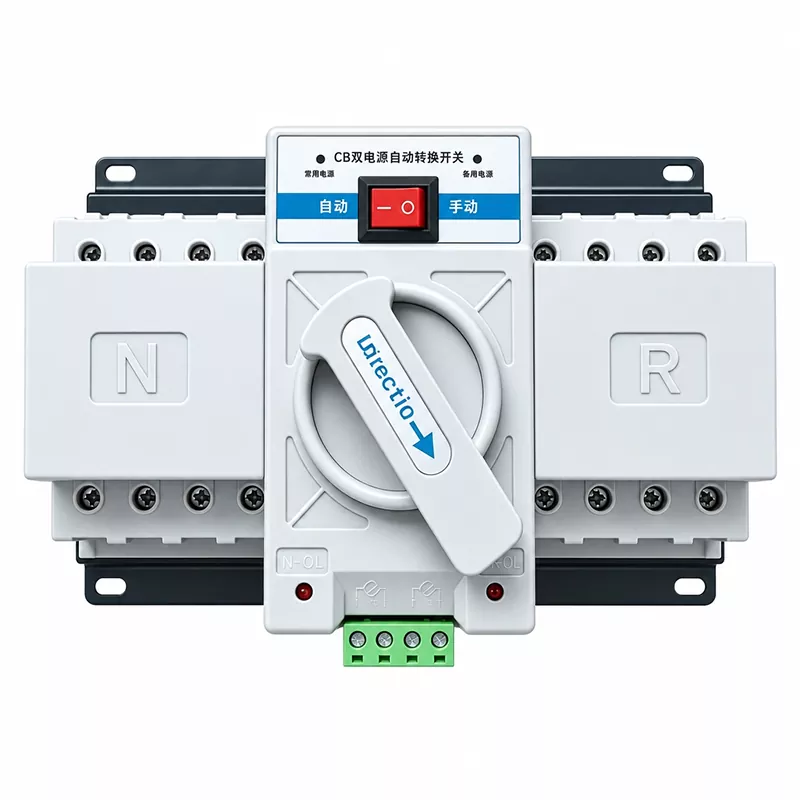

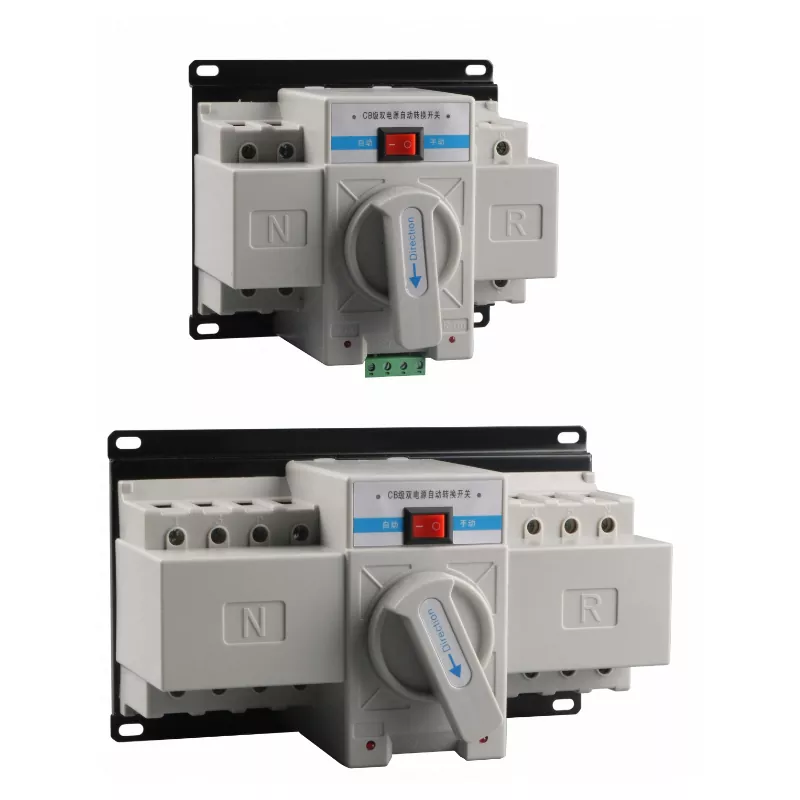

Công tắc chuyển nguồn tự động ATS-CB

Công tắc chuyển nguồn tự động kép ATS của Junray Electrical-CB là giải pháp chuyển mạch tự động tiết kiệm chi phí được thiết kế cho các tải thứ cấp như đèn chiếu sáng khẩn cấp, hệ thống thoát khói chữa cháy và nguồn điện dự phòng chung trong các tòa nhà thương mại, khu dân cư phức hợp và nhà máy nhỏ. Không giống như các công tắc chuyển nguồn loại PC sử dụng bộ cách ly đắt tiền mà không tích hợp bảo vệ, giải pháp loại CB này sử dụng các bộ ngắt mạch tiêu chuẩn kết hợp với bộ điều khiển thông minh, cung cấp cả chức năng bảo vệ quá tải/ngắn mạch và chức năng truyền điện tự động. Dòng điện định mức nằm trong khoảng từ 32A đến 800A với cấu hình 3P/4P, có khóa liên động kép cơ và điện để ngăn chặn sự kết nối song song của các nguồn điện.

Nói lời tạm biệt với chi phí cao và mất điện

Mặc dù hiệu suất chuyển đổi ở cấp độ PC là tuyệt vời nhưng giá thành lại cao, điều này gây lãng phí đáng kể đối với các tải không phải lõi; và trong trường hợp mất điện, hoạt động kinh doanh và cuộc sống sẽ rơi vào tình trạng bế tắc với nguồn điện duy nhất. Công tắc chuyển mạch tự động nguồn kép ATS-CB của Junray Electrical từ bỏ cấu trúc công tắc cách ly đắt tiền và áp dụng giải pháp kết hợp cầu dao hoàn thiện và tiết kiệm. Điều này có nghĩa là bạn không phải trả phí cao để có được chức năng chuyển đổi tự động nguồn kép đáng tin cậy. Nó cân bằng hoàn hảo giữa chi phí và hiệu suất, cho phép người dùng thông thường có đủ khả năng đảm bảo "không mất điện" và giải quyết hoàn toàn mâu thuẫn giữa ngân sách hạn hẹp và nhu cầu cung cấp điện.

Chi phí thấp, độ tin cậy cao

Khả năng cạnh tranh cốt lõi của Bộ chuyển mạch tự động nguồn kép ATS-CB nằm ở thiết kế cấu trúc "bộ ngắt mạch + bộ điều khiển" độc đáo:

Hiệu quả chi phí cao: So với các sản phẩm cấp độ PC, giải pháp cấp độ CB sử dụng bộ ngắt mạch bọc nhựa tiêu chuẩn hóa làm bộ truyền động, giúp giảm đáng kể chi phí sản xuất. Đối với các tải thông thường không yêu cầu chuyển đổi mức mili giây (chẳng hạn như đèn chiếu sáng, ổ cắm và nguồn điện thông thường), đây là lựa chọn tiết kiệm chi phí nhất.

Chức năng bảo vệ kép: Đây là điểm nổi bật chính giúp phân biệt nó với cấp độ PC. Vì cầu dao được sử dụng làm công tắc chính nên nó có chức năng bảo vệ quá tải và ngắn mạch. Dù là nguồn điện chính hay nguồn điện dự phòng, khi xuất hiện dòng điện bất thường trên đường dây, cầu dao sẽ tự động ngắt mạch để cắt sự cố, ngăn ngừa hiện tượng cháy đường dây và hư hỏng thiết bị, tương đương với việc trang bị cho cả hai nguồn điện một "bộ đồ chống đạn".

Giám sát liền mạch tự động: Với bộ điều khiển thông minh bên trong, nó sẽ giám sát điện áp nguồn theo thời gian thực. Khi mất nguồn điện, mất pha hoặc điện áp bất thường, nó có thể tự động khởi động cơ cấu chuyển mạch để chuyển tải sang nguồn điện dự phòng, đảm bảo nguồn điện không bị gián đoạn. Mặc dù thời gian chuyển đổi dài hơn một chút so với cấp độ PC nhưng nó đáp ứng đầy đủ nhu cầu của hầu hết các tình huống dân sự và thương mại.

Sản xuất chuyên nghiệp

Là một Nhà sản xuất chuyên nghiệp có chuyên môn kỹ thuật sâu rộng, Junray Electrical tuân thủ nghiêm ngặt các tiêu chuẩn quốc gia về thiết bị chuyển mạch tự động nguồn kép cấp CB trong quá trình sản xuất. Nhà máy của chúng tôi được trang bị dây chuyền lắp ráp cầu dao hoàn thiện và nền tảng thử nghiệm bộ điều khiển thông minh, đảm bảo rằng mỗi sản phẩm đều chắc chắn và bền bỉ.

Công tắc chuyển nguồn tự động ATS-CB kép này có khóa liên động cơ và điện đáng tin cậy để bảo vệ kép, ngăn ngừa đoản mạch do kết nối đồng thời của hai nguồn điện. Mỗi công tắc đều trải qua quá trình gỡ lỗi nghiêm ngặt khi bật nguồn, kiểm tra logic chuyển mạch và kiểm tra đặc tính bảo vệ trước khi rời khỏi nhà máy, đảm bảo hoạt động ổn định trong phạm vi dòng điện rộng từ 32A đến 800A và cung cấp cho bạn dịch vụ chuyển đổi nguồn đáng tin cậy trong thời gian dài.

Thông số kỹ thuật

Các tình huống áp dụng

Phân phối điện tại cửa hàng: Cửa hàng tiện lợi, nhà hàng, v.v. yêu cầu nguồn điện kép nhưng ngân sách hạn chế.

Khu dân cư nhỏ: Chiếu sáng cho các tòa nhà dân cư, quản lý tài sản, v.v. cho phụ tải thứ cấp.

Nhà máy nhỏ: Cung cấp điện phụ trợ cho các dây chuyền sản xuất không quan trọng.

Hệ thống quang điện nhỏ: Kết nối lưới cho nguồn điện lưới và hệ thống phát điện quang điện.

Chứng chỉ của chúng tôi

Junray Electrical là nhà sản xuất được chứng nhận có hệ thống đảm bảo chất lượng toàn diện. Các chứng chỉ chính của chúng tôi bao gồm:

ISO 9001 – Chứng nhận hệ thống quản lý chất lượng quốc tế, đảm bảo chất lượng sản phẩm đồng nhất và cải tiến liên tục.

CE – Tuân thủ các tiêu chuẩn về sức khỏe, an toàn và bảo vệ môi trường của Châu Âu, tạo điều kiện cho sản phẩm của chúng tôi có thể thâm nhập vào thị trường EU.

CCC – Chứng nhận bắt buộc của Trung Quốc, bắt buộc đối với các sản phẩm điện được bán tại thị trường Trung Quốc.

CQC – Chứng nhận Chất lượng Trung Quốc, thể hiện sự tuân thủ các tiêu chuẩn quốc gia về an toàn và hiệu suất điện.

CNAS – Dịch vụ Chứng nhận Quốc gia Trung Quốc để đánh giá sự phù hợp, xác nhận khả năng kiểm tra và hiệu chuẩn nội bộ của chúng tôi.

Tất cả các Thiết bị chuyển mạch tự động nguồn kép ATS đều được sản xuất và thử nghiệm tuân thủ các tiêu chuẩn áp dụng của các chứng nhận này, đảm bảo hiệu suất đáng tin cậy, chất lượng ổn định và quá trình nghiệm thu dự án suôn sẻ.

Bảo hành & Hỗ trợ sau bán hàng

Bảo hành tiêu chuẩn: 24 tháng kể từ ngày vận hành thử.

Bảo hành mở rộng: Bảo hành mở rộng tùy chọn lên đến 60 tháng có sẵn theo yêu cầu.

Hỗ trợ kỹ thuật: Phản hồi nhanh toàn cầu 7×24 giờ. Nhóm của chúng tôi cung cấp hướng dẫn kỹ thuật từ xa trong quá trình cài đặt và vận hành, đồng thời phản hồi mọi yêu cầu kỹ thuật trong vòng 24 giờ.

Phụ tùng thay thế: Các phụ tùng thay thế thông thường có sẵn để gửi đi nhanh chóng nhằm giảm thiểu thời gian ngừng hoạt động của thiết bị.

Tổng quan về dự án trang bị thêm

I. Bối cảnh dự án

Dự án này liên quan đến việc cải tạo hệ thống phân phối điện hạ thế của một khu phức hợp thương mại đô thị. Tòa nhà chứa các tải trọng quan trọng "Cấp 2", bao gồm các cửa hàng bán lẻ, hệ thống chiếu sáng công cộng, hệ thống thoát khói, hệ thống sơ tán khẩn cấp và các phòng thiết bị điện áp thấp. Hệ thống phân phối ban đầu dựa vào một nguồn cấp điện tiện ích duy nhất mà không có cơ chế truyền tải điện dự phòng. Do đó, việc bảo trì lưới điện, sự cố đường dây hoặc sụt áp tạm thời đã dẫn đến mất điện toàn bộ trên toàn bộ khu vực, khiến thiết bị ngừng hoạt động đột ngột, hệ thống cứu hỏa bị hỏng, thang máy bị mắc kẹt và quá trình ghi giám sát bị gián đoạn. Những vấn đề này gây ra rủi ro đáng kể về an toàn cháy nổ và không đáp ứng được các tiêu chuẩn cung cấp điện khẩn cấp cho các tòa nhà thương mại.

Để đảm bảo cung cấp điện liên tục cho các phụ tải khẩn cấp và an toàn cháy nổ công cộng, Công tắc chuyển nguồn tự động loại CB (ATS) đang được lắp đặt trong tất cả các hộp phân phối khẩn cấp và tủ điện chữa cháy. Các thiết bị này sử dụng cấu hình cầu dao kép để cho phép tự động chuyển đổi giữa nguồn điện chính và nguồn điện dự phòng, đảm bảo truyền tải liền mạch trong thời gian mất điện và tuân thủ các tiêu chuẩn vận hành thương mại và chấp nhận an toàn cháy nổ.

II. Các vấn đề trước khi trang bị thêm

Nguồn điện đơn không dự phòng; mất điện dẫn đến tắt máy ngay lập tức: Thiếu chuyển mạch nguồn dự phòng có nghĩa là sự dao động của lưới điện hoặc sự cố đường dây gây ra mất điện ngay lập tức đối với hệ thống chiếu sáng khẩn cấp, quạt hút khói và hệ thống giám sát.

Hệ thống an toàn phòng cháy chữa cháy không đạt tiêu chuẩn: Quạt chữa cháy và đèn chiếu sáng khẩn cấp thiếu nguồn điện dự phòng tự động, vi phạm “Quy định về cấp điện phòng cháy chữa cháy trong các tòa nhà” và không vượt qua đợt kiểm tra an toàn phòng cháy chữa cháy.

Rủi ro cao và tốc độ chuyển đổi thủ công chậm: Việc không có thiết bị chuyển tải tự động cần phải chuyển đổi thủ công trong thời gian ngừng hoạt động; thời gian phản hồi chậm khiến không thể xử lý hiệu quả các sự cố mất điện đột ngột.

Biến động điện áp nhất thời gây ra sự cố thiết bị: Sự sụt giảm điện áp lưới và mất điện tạm thời dẫn đến khởi động lại thiết bị điện áp thấp, mất dữ liệu và trục trặc thường xuyên của thiết bị thương mại.

Thiếu bảo vệ quá tải và ngắn mạch; An toàn kém: Các thiết bị chuyển tải truyền thống thực hiện chuyển mạch mà không có biện pháp bảo vệ, không tự động cách ly các mạch bị lỗi và tạo ra nguy cơ ngắt điện theo tầng.

III. Kế hoạch cấu hình thiết bị

Dựa trên đặc điểm cung cấp điện của phụ tải Cấp 2 của khu phức hợp thương mại, các quy định an toàn phòng cháy chữa cháy và cân nhắc ngân sách, Công tắc chuyển nguồn tự động loại CB đã được chọn cho toàn bộ dự án. Các thiết bị này có cấu hình kết hợp hai cầu dao thu nhỏ với khóa liên động cơ và điện, cung cấp cả khả năng bảo vệ và chuyển mạch phù hợp cho hệ thống xả lửa, chiếu sáng khẩn cấp và tải điện dự phòng chung.

Thông số kỹ thuật thiết bị chính

Model: Công tắc chuyển nguồn tự động loại CB (ATS) (ATS dựa trên bộ ngắt mạch)

Điện áp định mức: AC 380V/220V (Hệ thống phân phối điện hạ thế)

Dòng định mức: 63A–125A (Thích hợp cho nguồn điện khẩn cấp và tải chiếu sáng trên các tầng tòa nhà)

Cấu trúc: Cấu hình cầu dao kép có tích hợp bảo vệ quá tải và ngắn mạch

Chế độ chuyển đổi: Có thể định cấu hình cho "Tự động chuyển/Tự động khôi phục" hoặc "Tự động chuyển/Không tự động khôi phục"

Khóa liên động: Khóa liên động cưỡng bức cơ học cộng với khóa liên động điện (ngăn chặn sự ngắn mạch song song của hai nguồn điện)

Thời gian chuyển mạch: 0,5–2 giây (Đáp ứng yêu cầu không gián đoạn đối với tải khẩn cấp tiêu chuẩn)

Tải tương thích: Tải an toàn cháy nổ cấp II, đèn chiếu sáng khẩn cấp, thiết bị xả khí, nguồn điện trung tâm thương mại và hệ thống điện áp thấp/ELV

IV. Điểm nổi bật về xây dựng và ứng dụng

Bảo vệ bộ ngắt mạch tích hợp (An toàn cao): Ưu điểm chính của ATS loại CB là bảo vệ MCB tích hợp, có tính năng tự động ngắt khi quá tải và ngắn mạch; nó bảo vệ chống lại các lỗi trước khi chuyển mạch, ngăn ngừa sự lan truyền lỗi.

Khóa liên động cơ và điện kép (Loại bỏ rủi ro song song): Đảm bảo hai nguồn điện không bao giờ có thể đóng đồng thời, loại bỏ về mặt cấu trúc nguy cơ xảy ra tai nạn ngắn mạch song song.

Hiệu quả về chi phí (Thích hợp cho tải cấp II): Chi phí thấp hơn và bảo trì đơn giản hơn so với các thiết bị ATS tích hợp loại PC; lý tưởng cho tải khẩn cấp cấp II trong trung tâm thương mại, tòa nhà thương mại và nhà máy.

Tự động phát hiện điện áp & chuyển mạch thông minh: Tự động phát hiện mất điện áp, thấp áp hoặc mất pha trong nguồn điện chính; nhanh chóng chuyển sang nguồn dự phòng và tự động khôi phục kết nối khi nguồn điện chính trở lại—cho phép hoạt động hoàn toàn không cần giám sát.

Lắp đặt phổ biến & trang bị thêm dễ dàng: Việc lắp đặt tủ theo mô-đun không yêu cầu thay đổi cấu trúc mạch chính, khiến nó phù hợp để trang bị thêm các tủ cũ hoặc bổ sung hệ thống phân phối điện khẩn cấp.

V. Hiệu quả hoạt động sau khi trang bị thêm

Tự động chuyển mạch khi mất điện (Không bị gián đoạn khi tải khẩn cấp): Hệ thống chiếu sáng khẩn cấp, quạt hút khói và hệ thống giám sát tiếp tục hoạt động mà không bị mất điện hoặc tắt hệ thống khi lưới điện nhấp nháy hoặc mất điện liên quan đến bảo trì.

Bảo vệ lỗi tự động (Ngăn chặn sự lan truyền): Trong trường hợp ngắn mạch hoặc quá tải mạch nhánh, bộ ngắt mạch sẽ ngắt trước tiên để bảo vệ, đảm bảo nguồn điện ngược dòng và các mạch khác không bị ảnh hưởng. Tuân thủ đầy đủ các tiêu chuẩn nghiệm thu an toàn phòng cháy chữa cháy: Logic cho việc cung cấp điện dự phòng an toàn phòng cháy chữa cháy là toàn diện và cơ chế chuyển mạch đáng tin cậy, đảm bảo vượt qua thành công cuộc kiểm tra nghiệm thu chuyên ngành đối với hệ thống điện an toàn phòng cháy chữa cháy.

Hoạt động ổn định không có hoạt động sai hoặc không hoạt động: Chuyển đổi chính xác xảy ra trong nhiều thử nghiệm dao động lưới và mất điện, không có trường hợp chuyển mạch không chính xác, kẹt cơ học hoặc lỗi quá nhiệt.

Chi phí O&M thấp và hiệu quả chi phí cao: Có cấu trúc đơn giản, tỷ lệ hỏng hóc thấp và khả năng tương thích các bộ phận phổ thông, giúp giảm đáng kể chi phí bảo trì và thay thế dài hạn.

VI. Tóm tắt trường hợp

Thiết bị truyền tải điện kép loại CB là lựa chọn tiêu chuẩn cho tải khẩn cấp thứ cấp, tải an toàn cháy nổ nói chung và phân phối điện dự phòng trong các tòa nhà thương mại và trung tâm mua sắm. Bao gồm hai cầu dao, nó có tính năng bảo vệ tích hợp, khả năng ngắt dòng điện sự cố và hiệu suất chi phí cao; nó khác với thiết bị loại PC (là một thiết bị tích hợp không có bảo vệ tích hợp, cung cấp khả năng chuyển đổi nhanh hơn và được sử dụng cho các tải sơ cấp). Cân bằng giữa an toàn và hiệu quả chi phí, thiết bị cấp CB là sự lựa chọn đáng tin cậy và được sử dụng rộng rãi nhất để kiểm tra nghiệm thu trong việc phân phối điện khẩn cấp trong tòa nhà, trang bị thêm hệ thống lão hóa và nâng cấp hệ thống an toàn cháy nổ.

Câu hỏi thường gặp

Câu hỏi: Sự khác biệt chính giữa bộ nguồn kép cấp CB và cấp PC là gì?

A: Sự khác biệt chính nằm ở chức năng bảo vệ và giá cả. Cấp độ CB (như sản phẩm này) bao gồm các bộ ngắt mạch và có chức năng bảo vệ quá tải và ngắn mạch. Nó rẻ hơn và phù hợp với tải trọng chung; Cấp độ PC bao gồm các bộ ngắt kết nối và không có khả năng bảo vệ ngắn mạch (cần có cầu chì bên ngoài); nó có tốc độ chuyển mạch nhanh hơn và đắt hơn, phù hợp với tải lõi. Đối với hầu hết các kịch bản thông thường, cấp độ CB là sự lựa chọn hiệu quả nhất về mặt chi phí.

Hỏi: Công tắc này có thể lắp đặt trong tủ phân phối thông thường không?

Trả lời: Bộ chuyển mạch tự động nguồn kép ATS-CB sử dụng thiết kế cấu trúc tiêu chuẩn hóa, với kích thước nhỏ gọn và chiếm ít không gian. Nó có thể dễ dàng lắp đặt trong các hộp phân phối hoặc tủ điều khiển tiêu chuẩn, phương pháp lắp đặt tương tự như cầu dao thông thường, rất thuận tiện.

Câu hỏi: Dòng điện và số cực tùy chỉnh có được hỗ trợ không?

Đ: Vâng. Chúng tôi có thể tùy chỉnh các mức dòng điện từ 32A đến 800A theo yêu cầu dự án của bạn, cũng như cấu hình cực 3P hoặc 4P, để đáp ứng hoàn hảo nhu cầu chuyển đổi nguồn kép của bạn.
