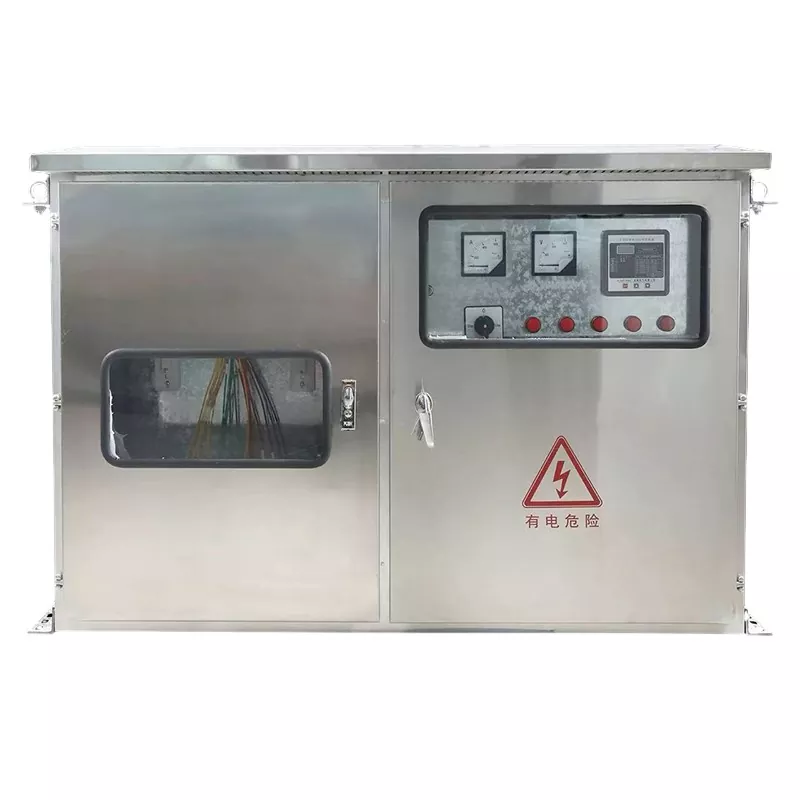

Tủ Phân Phối JP

Tủ phân phối JP là thiết bị phân phối toàn diện được thiết kế đặc biệt cho các tình huống phân phối điện hạ thế ngoài trời. Định vị cốt lõi của nó là một sản phẩm lý tưởng cho việc cải tạo lưới điện ở thành thị và nông thôn, đồng thời nó cũng phù hợp với các yêu cầu phân phối điện hạ thế ngoài trời khác nhau. Thiết bị này tích hợp nhiều chức năng như đo sáng, đường dây đi và bù công suất phản kháng, đồng thời có các chức năng bảo vệ toàn diện bao gồm bảo vệ ngắn mạch, quá tải, quá áp và rò rỉ. Nó có kích thước nhỏ gọn, vẻ ngoài thẩm mỹ và thực tế về mặt kinh tế. Nó có thể được lắp đặt trực tiếp trên các cột của máy biến áp gắn trên cột ngoài trời mà không cần nền móng lắp đặt phức tạp. Là một thiết bị phân phối dành riêng cho ngoài trời, thân tủ của nó được làm bằng các tấm thép cán nguội hoặc thép không gỉ dày, được trang bị kết cấu chống mưa dành riêng cho ngoài trời và bề mặt của nó được xử lý bằng phun tĩnh điện ở nhiệt độ cao. Nó có đặc tính chống lão hóa, chống ăn mòn, chống nắng, chống mưa tuyệt vời và có thể hoạt động ổn định trong môi trường ngoài trời trong thời gian dài. Nó tương thích với AC 50Hz, điện áp định mức của hệ thống phân phối điện hạ thế 380V/220V. Việc lắp đặt và bảo trì rất thuận tiện, khiến nó trở thành sự lựa chọn đáng tin cậy để phân phối điện ngoài trời.

Thông số kỹ thuật

Còn khả năng bảo vệ ngoài trời thì sao?

Tủ phân phối JP áp dụng thiết kế cấu trúc kép gồm mái che mưa chuyên nghiệp và dải cao su bịt kín, kết hợp với quy trình bịt kín tổng thể, để tạo thành một hệ thống bảo vệ ba. Mức độ bảo vệ có thể đạt IP54, có thể ngăn chặn bụi, nước và ánh nắng mặt trời một cách hiệu quả. Nó cách ly hoàn toàn gió và mưa ngoài trời cũng như sự xâm nhập của bụi, phù hợp với môi trường khắc nghiệt ngoài trời và ngoài trời. Dù phải phơi nắng, mưa lâu ngày vẫn có thể duy trì hoạt động ổn định mà không lo thiết bị bị hư hỏng do yếu tố môi trường gây ra.

Cấu hình chức năng đã hoàn tất chưa?

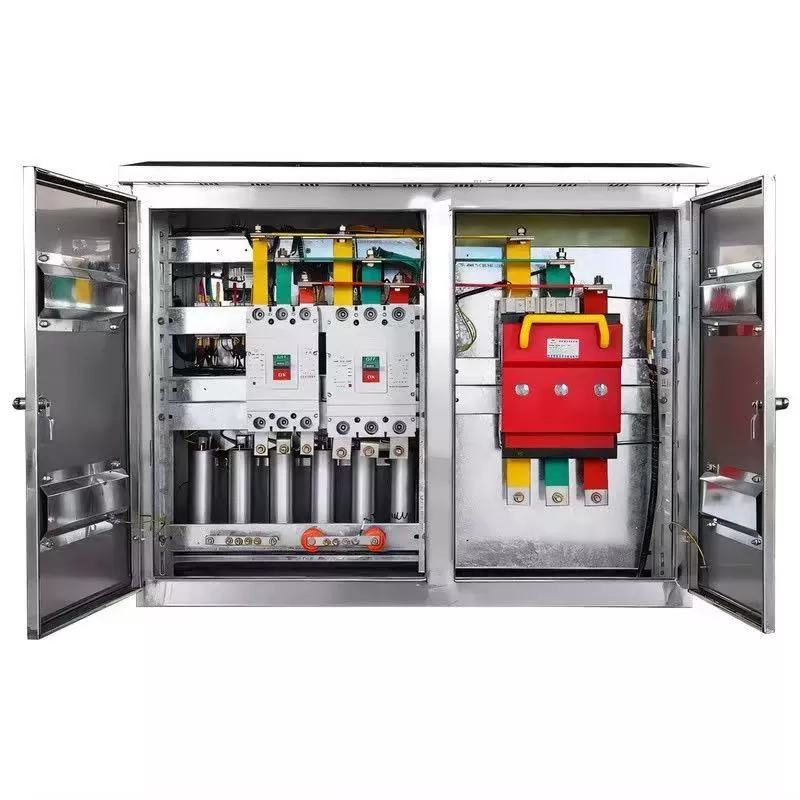

Phá vỡ giới hạn chức năng duy nhất của thiết bị phân phối truyền thống, nó tích hợp các chức năng như điều khiển phân phối, đo công suất, bù công suất phản kháng và bảo vệ rò rỉ. Nó có thể lắp ráp linh hoạt các bộ phận điện khác nhau như cầu dao, đồng hồ đo điện, bù tụ điện, máy biến áp, chống rò rỉ, v.v. mà không cần kết hợp thêm các thiết bị khác. Nó có thể đáp ứng toàn bộ nhu cầu phân phối quy trình của các khu vực phân phối nông thôn, công viên, v.v. trong một bước, đơn giản hóa liên kết phân phối và giảm chi phí mua sắm và triển khai.

Quy trình có đạt tiêu chuẩn không?

Chúng tôi tuân thủ nghiêm ngặt các quy định an toàn điện quốc gia trong thiết kế và sản xuất. Chúng tôi sử dụng quy trình tiêu chuẩn quốc gia để xây dựng, trang bị hệ thống nối đất hoàn chỉnh và thiết bị bảo vệ khóa liên động 5 ngăn, kết hợp với khóa cửa chống trộm chắc chắn. Tủ phân phối JP áp dụng quy trình mài toàn bộ cạnh, không có bất kỳ gờ nào. Nó an toàn hơn khi sử dụng và hoàn toàn tuân thủ các tiêu chuẩn chấp nhận về kỹ thuật điện. Nó có thể được sử dụng trực tiếp trong các dự án phân phối điện chính thức khác nhau như lưới điện thành phố, nông thôn và công viên mà không cần sửa đổi bổ sung.

Độ bền của nó khi sử dụng ngoài trời là bao nhiêu?

Chọn quy trình sơn tĩnh điện nhiệt độ cao dành riêng cho ngoài trời, kết hợp với tấm thép cán nguội dày hoặc tủ inox. Nó có hiệu suất chống lão hóa tuyệt vời. Ngay cả khi tiếp xúc ngoài trời nắng mưa lâu ngày cũng không dễ bị lão hóa, rỉ sét hay bong tróc sơn. Nó có độ bền và khả năng chống chịu cao, giúp giảm đáng kể tần suất và chi phí bảo trì trong tương lai, kéo dài tuổi thọ của thiết bị và đáp ứng các yêu cầu vận hành ngoài trời lâu dài.

Có chống sét khi sử dụng ngoài trời không?

Để giải quyết điểm yếu của việc phân phối điện ngoài trời dễ bị sét đánh, Tủ phân phối JP đặc biệt tích hợp các mô-đun chống sét, có thể chống nhiễu hiệu quả và ngăn ngừa hư hỏng thiết bị và đường dây do sét đánh. Nó hoàn toàn phù hợp với các kịch bản phân phối điện ngoài trời ở khu vực nông thôn và các môi trường phân phối điện ngoài trời khác, loại bỏ hoàn toàn nguy cơ sét đánh trong phân phối điện ngoài trời và đảm bảo hệ thống phân phối điện vận hành an toàn và ổn định.

Nó có thể đáp ứng yêu cầu của các dự án khác nhau không?

Nó hỗ trợ tùy chỉnh dựa trên công suất của từng khu vực máy biến áp. Theo nhu cầu thực tế của các dự án khác nhau, nó cung cấp các dịch vụ tùy chỉnh sơ đồ, mở lỗ và kích thước không chuẩn, thích ứng linh hoạt với nhu cầu phân phối điện của các khu vực máy biến áp nông thôn, cộng đồng ngoài trời, khu công nghiệp và các tình huống khác nhau. Bất kể quy mô dự án hay sự khác biệt về yêu cầu, nó có thể khớp chính xác và cải thiện khả năng thích ứng của dự án.

Những kịch bản nào tương thích với nó?

Tủ phân phối JP, với hiệu suất bảo vệ ngoài trời tuyệt vời và khả năng thích ứng linh hoạt, được sử dụng rộng rãi trong nhiều tình huống phân phối điện áp thấp ngoài trời khác nhau: khu vực phân phối nông thôn, phân phối toàn diện điện áp thấp ngoài trời tại các làng và thị trấn, giúp nâng cấp lưới điện nông thôn; phân phối ngoài trời trong khu dân cư và phòng phân phối tài sản, đảm bảo an toàn phân phối ngoài trời trong khu dân cư; phân phối ngoài trời trong các khu công nghiệp và xung quanh nhà máy, hỗ trợ nguồn điện ổn định cho sản xuất công nghiệp; phân phối ngoài trời cho chiếu sáng đường đô thị, cọc sạc và trạm bơm nước, đáp ứng nhu cầu kỹ thuật đô thị; cung cấp điện xây dựng tạm thời cho các dự án cơ sở hạ tầng, kết nối lưới quang điện và các dự án cải tạo khu vực phân phối, đáp ứng nhu cầu phân phối điện tạm thời và dài hạn, bao quát toàn diện các kịch bản phân phối ngoài trời và trở thành tiêu chuẩn cốt lõi cho phân phối điện áp thấp ngoài trời.

Tổng quan về dự án trang bị thêm

I. Hồ sơ dự án

Dự án này liên quan đến việc nâng cấp lưới điện nông thôn và trang bị thêm liên quan để tích hợp quang điện phân tán (PV); nó được phân loại là một dự án cải tạo lưới điện nông thôn được tiêu chuẩn hóa của Lưới điện Nhà nước. Khu vực này phục vụ một cụm hộ gia đình nông thôn. Thiết bị phân phối hiện tại đã lỗi thời, bố trí các nguồn điện áp thấp không có tổ chức, thiếu bù công suất phản kháng tập trung và bảo vệ rò rỉ đất toàn diện. Hơn nữa, việc bổ sung nhiều hệ thống PV phân tán trên mái nhà đã gây ra biến động điện áp đáng kể, hệ số công suất thấp và tổn thất đường dây nghiêm trọng, dẫn đến các vấn đề kinh niên như điện áp không ổn định ở đầu đường dây và phạt do hiệu suất hệ số công suất không đạt tiêu chuẩn.

Để tiêu chuẩn hóa phân phối điện áp thấp, thực hiện bù công suất phản kháng tập trung, tăng cường bảo vệ rò rỉ đất và đáp ứng các yêu cầu kết nối lưới PV, các tủ phân phối tích hợp ngoài trời tiêu chuẩn (tủ JP) đang được lắp đặt ở phía điện áp thấp của mỗi máy biến áp phân phối. Các tủ này tích hợp đo sáng, phân phối điện, bảo vệ, bù công suất phản kháng và các thiết bị đầu cuối kết nối PV, cho phép vận hành tiêu chuẩn hóa, thông minh và tổn thất thấp trong khu vực phân phối.

II. Các vấn đề trước khi trang bị thêm

Hệ số công suất thấp: Phụ tải nông thôn chủ yếu bao gồm các thiết bị cảm ứng như máy bơm nước, quạt và các thiết bị gia dụng. Nếu không có sự đền bù tập trung, hệ số công suất luôn ở mức dưới 0,85, dẫn đến các hình phạt tài chính.

Tổn thất đường dây cao và điện áp không ổn định: Các bộ cấp điện áp thấp thiếu khả năng bảo vệ từng phần và hệ thống dây điện không có tổ chức, dẫn đến sụt áp đáng kể; mức điện áp quá cao vào ban đêm ngoài giờ cao điểm và quá thấp trong thời gian tiêu thụ cao điểm.

Thiếu bảo vệ an toàn: Thiết lập ban đầu thiếu bảo vệ thống nhất chống rò rỉ đất, quá tải và đoản mạch; các hành vi nối dây nguy hiểm—chẳng hạn như đấu nối trái phép và rò rỉ đường dây điện trong gia đình—gây ra nguy cơ điện giật và hỏa hoạn.

Biến động điện áp đáng kể do kết nối lưới điện PV: Với hệ thống PV trên mái nhà sử dụng nguồn điện tự tạo và cung cấp lượng điện dư thừa trở lại lưới điện, dòng điện ngược gây ra hiện tượng lệch điện áp và biến động quá mức, ảnh hưởng đến sự an toàn của thiết bị điện của cư dân.

Thiết bị không đạt tiêu chuẩn và vận hành & bảo trì khó khăn: Khu vực phân phối cũ kỹ thiếu thiết bị tích hợp tiêu chuẩn hóa; các thành phần bị phân tán, xử lý sự cố chậm và không thể giám sát dữ liệu từ xa. III. Kế hoạch cấu hình thiết bị

Theo tiêu chuẩn Lưới điện Quốc gia dành cho xây dựng lưới điện nông thôn và điều kiện vận hành của các khu vực phân phối tích hợp PV, mỗi khu vực phân phối đều được trang bị thống nhất một tủ phân phối điện áp thấp tích hợp ngoài trời loại JP. Thiết bị này tích hợp công tắc vào, nhiều mạch ra, bù công suất phản kháng thông minh, đo lường và thu thập dữ liệu, bảo vệ chống rò rỉ đất và thiết bị đầu cuối phân phối thông minh, phù hợp cho việc lắp đặt trên cột hoặc trên mặt đất.

Thông số kỹ thuật thiết bị cốt lõi

Model: Tủ phân phối tích hợp ngoài trời JP (Tiêu chuẩn lưới điện nông thôn)

Công suất áp dụng: Vùng phân phối 100kVA/200kVA

Điện áp định mức: Hệ thống ba pha bốn dây 0,4kV

Cấu trúc tủ: Thiết kế chống mưa, chống bụi ngoài trời; tấm thép cường độ cao sơn tĩnh điện; Cấu trúc chống trộm được bao bọc hoàn toàn

Chức năng tích hợp: Bảo vệ đường dây chính đến, nhiều mạch nhánh đi, bù công suất phản kháng động thông minh, đo năng lượng, thu thập dữ liệu từ xa, bảo vệ rò rỉ đất

Phương pháp bù: Chuyển mạch động dựa trên bộ điều khiển thông minh; tự động điều chỉnh công suất phản kháng dựa trên tải và đầu ra PV

Xếp hạng bảo vệ: IP54 (chống mưa, chống bụi, chống ngưng tụ, chống giả mạo); thích hợp với môi trường ngoài trời tiếp xúc

Phương pháp lắp đặt: Gắn trên cột (trên cột máy biến áp) hoặc gắn trên mặt đất; cài đặt thuận tiện và bố trí tiêu chuẩn

IV. Điểm nổi bật về xây dựng và ứng dụng

Thiết kế tích hợp và tiêu chuẩn hóa: Hợp nhất các chức năng phân phối điện, bù, đo sáng, bảo vệ và giám sát thành một đơn vị duy nhất; giải quyết các vấn đề về thiết bị phân tán và hệ thống dây điện lộn xộn; tuân thủ đầy đủ các tiêu chuẩn của Lưới điện Nhà nước đối với việc xây dựng vùng phân phối.

Bù công suất phản kháng động cho các vùng quang điện: Tự động chuyển mạch tụ điện dựa trên biến động tải—chẳng hạn như công suất quang điện cao vào ban ngày và không có công suất ra vào ban đêm—để giải quyết các vấn đề như quá điện áp do kết nối lưới điện quang điện và hệ số công suất không ổn định.

Nhiều biện pháp bảo vệ an toàn: Được trang bị bảo vệ ngắn mạch, quá tải, rò rỉ đất và mất pha; cách ly các lỗi trong các mạch riêng lẻ để ngăn chặn tình trạng mất điện trên diện rộng và nguy cơ cháy nổ do điện.

Độ bền ngoài trời cao: Cấu trúc khép kín hoàn toàn, chống mưa và chống bụi; chịu được môi trường nông thôn khắc nghiệt đặc trưng bởi ánh nắng trực tiếp, mưa và biến động nhiệt độ đáng kể; hỗ trợ hoạt động lâu dài, không cần bảo trì. Vận hành và bảo trì từ xa thông minh (O&M): Tích hợp các thiết bị đầu cuối khu vực máy biến áp phân phối thông minh để cho phép giám sát từ xa dữ liệu điện áp, dòng điện, hệ số công suất và mức tiêu thụ năng lượng, tạo điều kiện cảnh báo sớm sự cố và quản lý O&M tinh tế.

V. Kết quả hoạt động sau khi trang bị thêm

Loại bỏ hoàn toàn các hình phạt về hệ số công suất: Hệ số công suất của khu vực phân phối được cải thiện ổn định lên trên 0,95, đáp ứng đầy đủ các tiêu chuẩn đánh giá của Lưới điện Nhà nước và loại bỏ tất cả các hình phạt liên quan đến hệ số công suất.

Giảm tổn thất đáng kể và tiết kiệm năng lượng: Tổn thất đường dây điện áp thấp giảm đáng kể, giữ tổn thất đường dây khu vực phân phối trong giới hạn tiêu chuẩn và tiết kiệm một lượng điện đáng kể hàng năm.

Chất lượng điện áp ổn định đáp ứng tiêu chuẩn: Ngăn chặn hiệu quả sự dao động điện áp do hệ thống PV nối lưới gây ra và cân bằng mức điện áp đỉnh/thấp điểm, giải quyết triệt để các vấn đề điện áp dân dụng không ổn định và không thể vận hành các thiết bị điện đúng cách.

An toàn điện được tăng cường đáng kể: Có tính năng bảo vệ nhánh độc lập và ngắt chính xác khi rò rỉ đất và sự cố ngắn mạch, ngăn ngừa hiệu quả tai nạn điện giật và cháy điện trong khu vực phân phối.

O&M thông minh và được tiêu chuẩn hóa: Cho phép giám sát và kiểm soát dữ liệu từ xa, định vị lỗi nhanh chóng và chính xác, đồng thời giảm đáng kể khối lượng công việc O&M, đảm bảo khu vực phân phối vượt qua các đợt kiểm tra chấp nhận tiêu chuẩn hóa ngay lần thử đầu tiên.

VI. Tóm tắt trường hợp

Tủ phân phối tích hợp JP là thiết bị cốt lõi được Lưới điện Nhà nước tiêu chuẩn hóa cho lưới điện nông thôn, khu vực phân phối ngoài trời, tích hợp PV phân tán và trang bị thêm cho các khu vực phân phối cũ. Tích hợp phân phối điện, bù công suất phản kháng, đo lường, bảo vệ và giám sát thông minh, nó mang lại những ưu điểm độc đáo như chi phí thấp, lắp đặt nhanh, xếp hạng bảo vệ cao và vận hành không cần bảo trì. Đây là thiết bị phân phối đầu cuối được ưa thích để xây dựng tiêu chuẩn hóa các khu vực phân phối điện áp thấp, giảm tổn thất, cải thiện hiệu quả và nâng cao an toàn.
