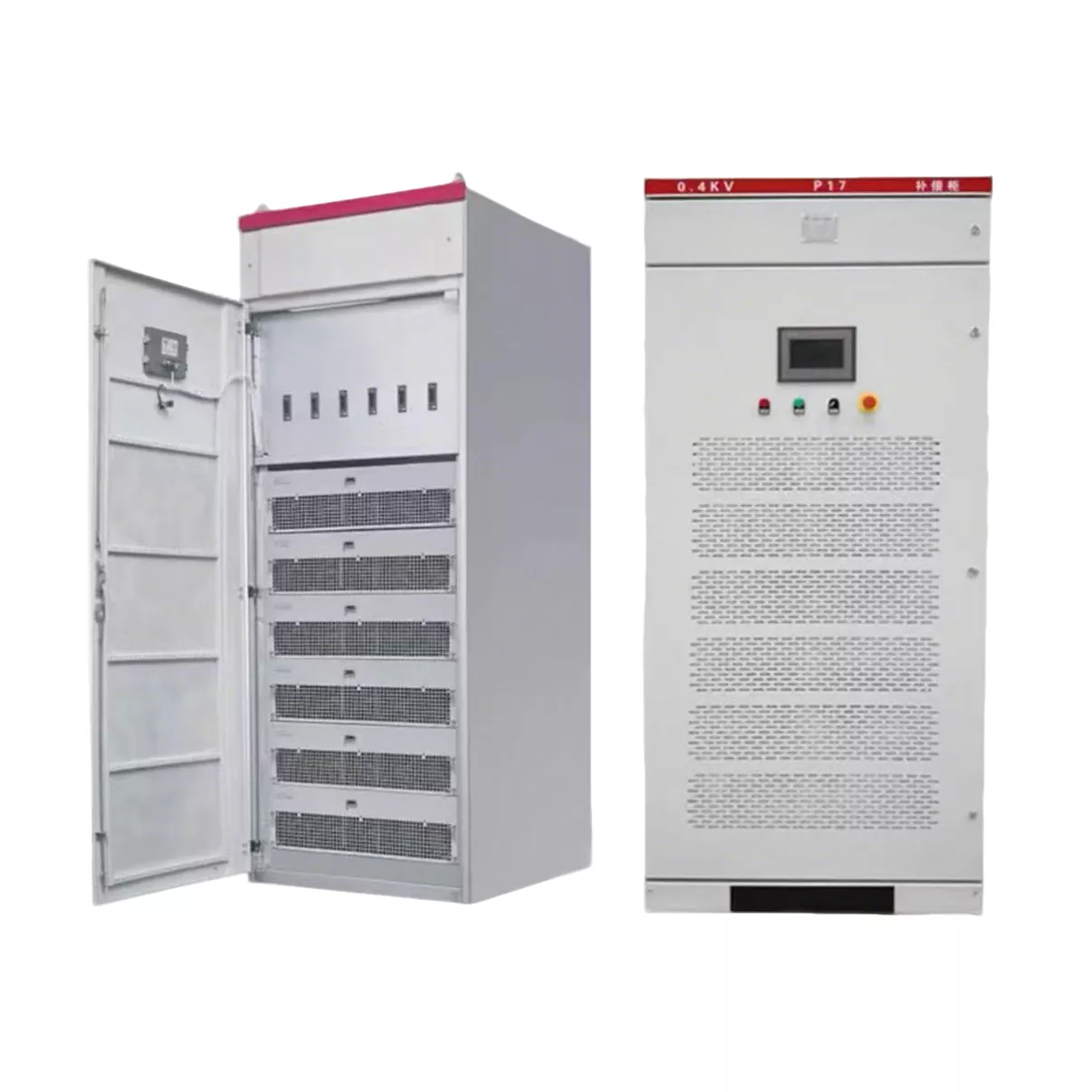

Tủ lọc công suất chủ động APF

Tủ lọc công suất chủ động APF của Junray Electrical được thiết kế để loại bỏ ô nhiễm sóng hài do các tải phi tuyến tính gây ra như bộ biến tần, bộ chỉnh lưu và hệ thống UPS. Nó cung cấp khả năng bù sóng hài theo thời gian thực từ bậc 2 đến bậc 50, đạt hiệu suất giảm thiểu ≥95% và giảm độ méo sóng hài tổng (THDi) trong giới hạn của tiêu chuẩn GB/T 14549 và IEEE 519. Điều này bảo vệ máy biến áp, dây cáp, tụ điện và thiết bị hạ lưu nhạy cảm khỏi quá nhiệt, lão hóa sớm hoặc hỏng hóc. Tủ được đặt trên sàn, được xếp hạng IP4X và được tích hợp nhiều biện pháp bảo vệ tích hợp bao gồm các biện pháp bảo vệ quá áp, thiếu điện áp, quá dòng và quá nhiệt. Thích hợp cho các nhà máy sản xuất, cơ sở hóa chất, trung tâm dữ liệu và các dự án cơ sở hạ tầng lớn.

Tại sao nhà máy của bạn cần gấp sự quản lý năng động?

Với việc sử dụng rộng rãi các tải phi tuyến tính như bộ biến tần và thiết bị chỉnh lưu, tình trạng ô nhiễm sóng hài của lưới điện ngày càng trở nên nghiêm trọng. Điều này không chỉ khiến máy biến áp quá nóng và làm tăng tốc độ lão hóa của cáp mà còn có thể dẫn đến nổ tụ điện, trục trặc bảo vệ rơle và các tai nạn nghiêm trọng khác. Thiệt hại kinh tế trực tiếp hơn đến từ “mức phạt hài hòa” do bộ phận cung cấp điện áp đặt. Các bộ lọc thụ động truyền thống chỉ có thể nhắm mục tiêu các tần số cụ thể và dễ bị cộng hưởng với trở kháng hệ thống, gây ô nhiễm thứ cấp. Tủ lọc công suất chủ động APF của chúng tôi áp dụng công nghệ quản lý động tiên tiến. Nó giống như một “máy lọc” cho lưới điện, có khả năng giám sát thời gian thực các dạng sóng dòng điện, tự động xác định và tạo ra dòng điện bù có cùng biên độ và ngược chiều với biên độ hài. Phương pháp "dùng chất độc để chống độc" này có thể loại bỏ hoàn toàn tác động của sóng hài, kiểm soát tổng tỷ lệ biến dạng sóng hài trong phạm vi tiêu chuẩn quốc gia và cho phép bạn hoàn toàn nói lời tạm biệt với tiền phạt và nguy cơ cháy thiết bị.

Lợi thế cốt lõi

Giá trị cốt lõi của Tủ lọc công suất chủ động APF này nằm ở khả năng đáp ứng động cao và hiệu ứng điều khiển có độ chính xác cao. Thứ nhất, nó có khả năng kiểm soát sóng hài toàn dải, có khả năng lọc hơn 95% sóng hài, bao gồm cả sóng hài bậc 5 và bậc 7 thông thường, cũng như các bậc hài bậc cao hơn từ bậc 2 đến bậc 50. Thứ hai, nó cải thiện đáng kể chất lượng điện năng bằng cách kiểm soát sóng hài, giảm tổn thất đường dây và tăng tốc độ tải hiệu dụng của máy biến áp, tương đương với việc mở rộng công suất máy biến áp. Quan trọng hơn, nó có thể bảo vệ hiệu quả các thiết bị nhạy cảm ở hạ lưu, kéo dài tuổi thọ của động cơ và bộ biến tần. Đối với nhiều nhà máy, khoản tiết kiệm điện và tránh bị phạt trong tháng đầu tiên sau khi lắp đặt thiết bị này thường chi trả một phần đáng kể chi phí thiết bị, mang lại lợi tức đầu tư cực kỳ cao.

Cam kết của Junray Electrical

Là nhà sản xuất dày dặn kinh nghiệm với các chứng nhận quốc tế như ISO, CE và CCC, Junray Electrical nhận thức rõ về sự khắc nghiệt của môi trường công nghiệp. Tủ lọc công suất chủ động APF này sử dụng thiết kế đặt trên sàn và có mức bảo vệ IP4X, phù hợp với nhiều môi trường phòng phân phối khác nhau. Bên trong sử dụng các module lọc chủ động APF chất lượng cao, kết hợp với kỹ thuật nối dây phân tách dòng điện yếu và nguồn điện tiêu chuẩn, đảm bảo khả năng tương thích điện từ và ổn định của hệ thống. Thiết bị có khả năng phát hiện thông minh mạnh mẽ, có thể tự động thích ứng với những thay đổi của tải mà không cần điều chỉnh thủ công thường xuyên. Đồng thời, chúng tôi tích hợp nhiều cơ chế bảo vệ như bảo vệ quá áp, thiếu điện áp, quá dòng và quá nhiệt. Trong trường hợp hệ thống có bất thường, nó sẽ tự động tắt và đưa ra cảnh báo. Thiết kế làm mát và thông gió chuyên dụng đảm bảo các mô-đun luôn hoạt động bình thường và ổn định ngay cả khi hoạt động với tải trọng cao trong thời gian dài.

Các kịch bản áp dụng rộng rãi

Tủ lọc nguồn chủ động APF của chúng tôi được sử dụng rộng rãi ở những nơi có yêu cầu cực kỳ cao về chất lượng điện năng. Nó không thể thiếu với vai trò là “người bảo vệ lưới điện” trong các nhà máy sản xuất có số lượng lớn bộ biến tần, nhà máy hóa chất được trang bị thiết bị chỉnh lưu, trung tâm dữ liệu có mật độ dữ liệu cao. Đối với các dự án cơ sở hạ tầng lớn, nó cũng có thể quản lý hiệu quả nhiễu sóng hài do thiết bị xây dựng tạo ra. Lựa chọn Junray Electrical đồng nghĩa với việc lựa chọn một đối tác am hiểu công nghệ và coi trọng chất lượng. Chúng tôi cung cấp dịch vụ trọn gói từ lựa chọn, lắp đặt đến hậu mãi, đảm bảo hệ thống phân phối điện của bạn đạt trạng thái tối ưu.

Thông số kỹ thuật

Nghiên cứu điển hình

Dự án này liên quan đến một nhà máy xử lý nước thải thứ cấp của thành phố. Các tải chính bao gồm máy bơm nâng, máy bơm hồi lưu, máy thổi khí và thiết bị khử nước bùn. Tất cả các thiết bị đều sử dụng bộ truyền động tần số thay đổi (VFD) và bộ khởi động mềm để kiểm soát tốc độ, thể hiện một kịch bản điển hình liên quan đến tải phi tuyến tính cường độ cao.

Các vấn đề được xác định

Hệ thống phân phối điện hạ áp ban đầu của nhà máy chỉ được trang bị các dãy tụ điện bù công suất phản kháng tiêu chuẩn và thiếu thiết bị giảm thiểu sóng hài. Hoạt động lâu dài dẫn đến nhiều vấn đề về chất lượng điện thường xuyên làm gián đoạn quá trình sản xuất liên tục, tạo ra nhu cầu cấp thiết về việc lắp đặt Bộ lọc công suất chủ động (APF) để giảm thiểu toàn diện.

Độ méo hài nghiêm trọng: Thử nghiệm chất lượng điện tại chỗ cho thấy Độ méo hài tổng của dòng điện (THDi) là 27,6% ở phía điện áp thấp, với các sóng hài đặc trưng vượt trội ở bậc 5, 7, 11 và 13—mức vượt xa giới hạn cho phép.

Thường xuyên xảy ra sự cố dàn tụ điện: Tụ bù công suất phản kháng thường xuyên bị phồng, đánh thủng điện môi và vấp khiến chúng không thể chuyển mạch bình thường; dẫn đến hệ số công suất thấp có nguy cơ bị phạt tài chính dựa trên phí điều chỉnh hệ số công suất.

Thiết bị quá nóng nghiêm trọng: Nhiệt độ tăng bất thường được quan sát thấy ở các thanh cái điện áp thấp, cáp điện và máy biến áp, làm tăng tốc độ lão hóa cách điện của cáp và tạo ra nguy cơ hỏa hoạn.

Hệ thống tự động hóa không ổn định: PLC, thiết bị đo đạc và thiết bị giám sát trực tuyến bị nhiễu sóng hài, dẫn đến biến động dữ liệu và số đọc bất thường, đôi khi gây ra việc kích hoạt sai khóa liên động quy trình.

Sự vấp ngã phiền toái của tủ phân phối: Sóng hài gây ra dòng điện không tuần tự và bị biến dạng quá mức, dẫn đến sự vấp ngã thường xuyên của cầu dao điện áp thấp và thiết bị bảo vệ rò rỉ đất, do đó làm gián đoạn quá trình xử lý nước thải liên tục.

Giải pháp

Dựa trên đặc tính tải và dữ liệu thử nghiệm hài hòa, tủ lọc chủ động APF 300A đã được lắp đặt theo cấu hình song song tập trung trên thanh cái chính 0,4kV trong phòng phân phối điện áp thấp. Thiết lập này sử dụng kết nối song song để giảm thiểu sóng hài một cách linh hoạt trên tất cả các dải tần, đồng thời cung cấp khả năng bù công suất phản kháng động và triệt tiêu cộng hưởng lưới. Thông số kỹ thuật thiết bị:

Model: Bộ lọc công suất hoạt động điện áp thấp (APF-300A/380V)

Vị trí lắp đặt: Phòng phân phối chính hạ thế 0,4kV

Phương thức bồi thường: Giảm thiểu hoạt động song song theo thời gian thực

Phạm vi giảm thiểu: Sóng hài toàn phổ (bậc 2 đến bậc 50); đồng thời giảm thiểu sóng hài và bù công suất phản kháng động

Thời gian đáp ứng: ≤5ms; tương thích với tải dao động động từ quạt và máy bơm điều khiển tần số thay đổi (VFD)

Tuân thủ hài hòa: Hệ thống THDi giảm từ 27,6% xuống dưới 8%

Kết quả

Giải quyết triệt để các lỗi tủ tụ điện: Loại bỏ nhiễu cộng hưởng hài; tụ điện không còn bị phồng hoặc ngắt; hệ thống bù công suất phản kháng hoạt động ổn định.

Giảm đáng kể mức tăng nhiệt độ của thiết bị: Các vấn đề về nhiệt trong máy biến áp, thanh cái và cáp được cải thiện rõ rệt; loại bỏ rủi ro suy thoái nhiệt độ cao lâu dài; kéo dài tuổi thọ của thiết bị phân phối điện.

Hệ thống điều khiển tự động hóa ổn định: Loại bỏ hoàn toàn nhiễu sóng hài; dữ liệu từ PLC, cảm biến và thiết bị giám sát trực tuyến vẫn ổn định, không có biến động thất thường hoặc ngắt liên động sai.

Cải thiện độ tin cậy của nguồn điện: Giải quyết hoàn toàn các vấn đề liên quan đến việc ngắt công tắc điện áp thấp gây khó chịu; đảm bảo quá trình xử lý nước thải vận hành liên tục, ổn định 24/24; ngăn chặn việc ngừng sản xuất.
