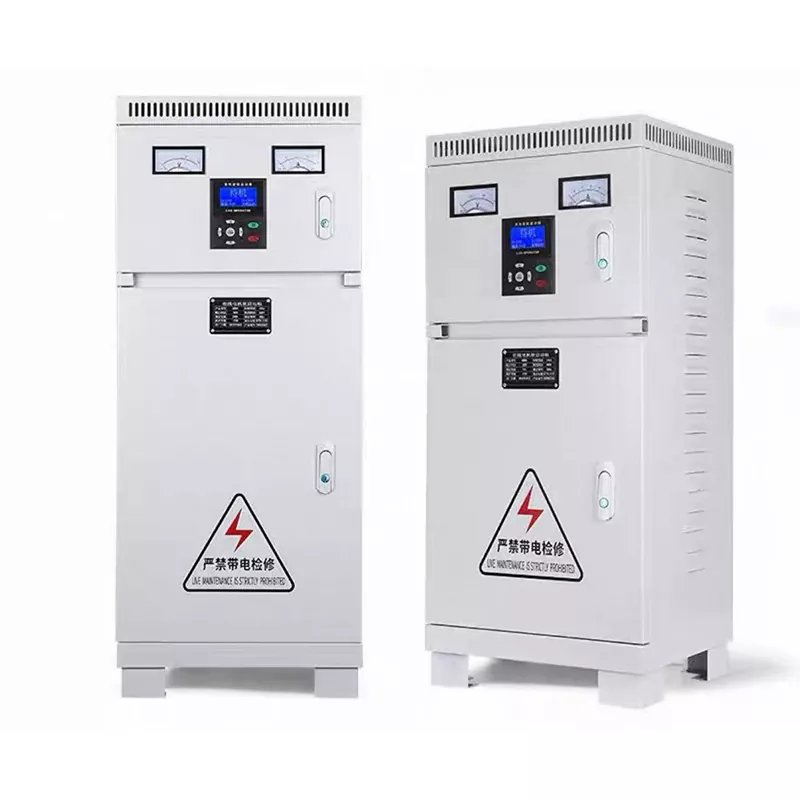

Hộp điều khiển phía máy

Khi nhiều doanh nghiệp sử dụng động cơ công suất lớn và tải nặng như máy nghiền và máy nghiền bi, họ thường gặp phải tình huống khó xử: mômen khởi động sao-tam giác không đủ, khiến thiết bị tải nặng không thể khởi động và không thể khởi động bình thường; mặc dù tủ điều khiển tần số có thể đáp ứng yêu cầu nhưng nó đắt tiền và đối với những trường hợp không cần điều chỉnh tốc độ mà chỉ cần khởi động tải nặng thì chắc chắn là lãng phí chi phí. Hộp Điều khiển Phía Máy đã ra đời, đáp ứng chính xác các yêu cầu khởi động của động cơ tải nặng công suất lớn, đồng thời tính đến cả hiệu suất khởi động và kiểm soát chi phí.

Thông số kỹ thuật

Các điểm bán hàng chính là gì?

Là thiết bị khởi động độc quyền dành cho động cơ hạng nặng công suất cực cao, Hộp Điều khiển Phía Máy có một số ưu điểm giúp giải quyết trực tiếp các điểm yếu thực tế khi sử dụng thực tế:

Giảm điện áp tự ghép, giảm một nửa tác động của đột biến lưới: Được trang bị máy biến áp tự ghép chất lượng cao, nó có thể giảm chính xác dòng điện khởi động xuống 1/4 dòng khởi động trực tiếp, thậm chí thấp hơn 1/3 so với khởi động sao-tam giác, giảm đáng kể tác động lên lưới trong quá trình khởi động và tránh nhiễu với hoạt động bình thường của các thiết bị khác. Nó phù hợp cho việc khởi động ổn định lâu dài của các động cơ công suất cực cao khác nhau.

Khởi động mô-men xoắn cao, dễ dàng khởi động tải nặng: Mô-men xoắn khởi động có thể đạt 60% khi khởi động trực tiếp, vượt xa mô-men xoắn của khởi động sao-tam giác. Đối với các thiết bị tải nặng như máy nghiền và máy nghiền bi, nó giải quyết hoàn toàn vấn đề khởi động sao-tam giác không thể di chuyển, đảm bảo khởi động trơn tru và đủ công suất, đồng thời đảm bảo thiết bị có thể nhanh chóng được đưa vào vận hành.

Thích ứng công suất rộng, phạm vi phủ sóng rộng hơn: Công suất định mức có thể được điều chỉnh từ 15kW đến 800kW và hỗ trợ tùy chỉnh. Nó lớn hơn phạm vi công suất của tủ điều khiển khởi động sao-tam giác, bao phủ hoàn hảo nhiều động cơ hạng nặng công suất cực cao khác nhau. Cho dù đó là thiết bị hạng nặng nhỏ hay các đơn vị công nghiệp lớn, nó đều có thể được kết hợp chính xác.

Nhiều biện pháp bảo vệ, hoạt động ổn định và không còn lo lắng: Được tích hợp nhiều chức năng bảo vệ như quá tải, quá dòng, quá áp, thiếu điện áp và quá nhiệt, nó có thể theo dõi trạng thái hoạt động của thiết bị theo thời gian thực. Khi xảy ra sự cố bất thường, nó sẽ tự động dừng máy và bảo vệ động cơ và máy biến áp tự ghép, giảm nguy cơ hư hỏng thiết bị và giảm chi phí bảo trì sau này. Hoạt động đáng tin cậy hơn.

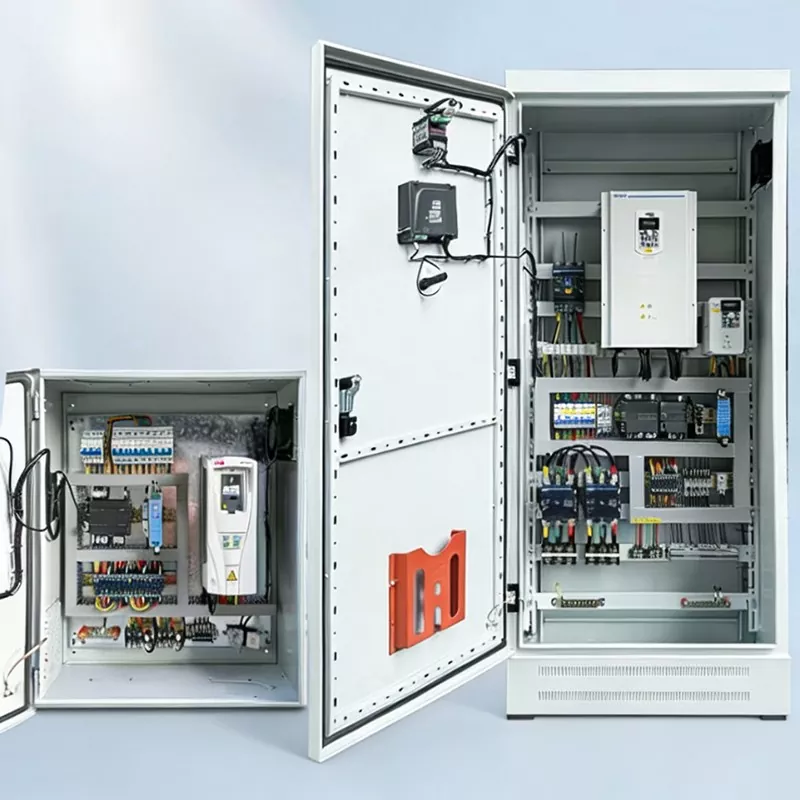

Một lựa chọn tiết kiệm chi phí với mức giá giảm 50%: So với tủ điều khiển chuyển đổi tần số, giá trực tiếp giảm 50%. Không cần phải chi một số tiền lớn cho các chức năng điều chỉnh tốc độ dư thừa. Nó chỉ được tối ưu hóa cho các yêu cầu khởi động ở tải nặng, cho phép người mua có được giải pháp khởi động phù hợp hơn với chi phí thấp hơn và tiết kiệm đáng kể ngân sách mua sắm.

Ưu điểm thiết kế kết cấu

Junray Electrical đã tham gia sâu vào việc nghiên cứu và sản xuất thiết bị khởi động. Nó tuân thủ việc cung cấp chất lượng chuyên nghiệp cho người mua. Từng chi tiết của Hộp Điều Khiển Phía Máy đều được trau chuốt tỉ mỉ, cân bằng giữa tính thực tế và độ bền. Nó được trang bị một máy biến áp tự động ghép nối chất lượng cao, và các bộ phận cốt lõi có chất lượng tuyệt vời, đảm bảo khởi động giảm điện áp ổn định và đủ mô-men xoắn; còn được trang bị rơle thời gian chính xác, có thể tự động chuyển chế độ khởi động mà không cần can thiệp thủ công, đảm bảo độ chính xác và tin cậy; thiết kế kênh tản nhiệt chuyên dụng giúp nhanh chóng loại bỏ nhiệt sinh ra do hoạt động của thiết bị, ngăn ngừa lão hóa linh kiện do quá nhiệt; quy trình nối dây được tiêu chuẩn hóa tách biệt mạch nguồn và mạch điều khiển, theo chiều ngang và chiều dọc, tạo điều kiện thuận lợi cho việc bảo trì và tuân thủ các tiêu chuẩn an toàn điện.

Các kịch bản ứng dụng thực tế là gì?

Nhờ hiệu suất khởi động tuyệt vời và khả năng thích ứng rộng, Hộp điều khiển phía máy đã trở thành thiết bị khởi động tiêu chuẩn cho nhiều động cơ hạng nặng công suất cực cao khác nhau, thích ứng chính xác với nhiều tình huống công nghiệp. Trong kịch bản máy nghiền, nó phù hợp cho việc khởi động tải nặng của máy nghiền công suất cực cao, cung cấp đủ năng lượng và khởi động trơn tru; trong kịch bản máy nghiền bi, nó có thể dễ dàng thúc đẩy quá trình khởi động tải nặng của máy nghiền bi, giải quyết vấn đề không đủ năng lượng khi khởi động tam giác sao; trong kịch bản máy bơm nước công suất cao, nó phù hợp cho việc khởi động máy bơm nước công suất cực cao với tải nặng, đảm bảo hệ thống cấp thoát nước hoạt động ổn định; trong trường hợp quạt công suất cao, nó phù hợp để khởi động quạt công suất cực cao, giảm tác động lên lưới điện và đảm bảo quạt hoạt động trơn tru, đáp ứng đầy đủ các yêu cầu khởi động công nghiệp tải nặng.

Mua ngay

Chọn một thiết bị khởi động động cơ hạng nặng tương thích, đáng tin cậy và tiết kiệm chi phí làm chìa khóa giúp giảm chi phí và nâng cao hiệu quả. Hộp điều khiển phía máy được phát triển và sản xuất bởi Junray Electrical. Nó đảm bảo chất lượng, giao hàng nhanh chóng và có dịch vụ hậu mãi tuyệt vời, giải quyết hoàn hảo những điểm khó khăn khi khởi động động cơ tải nặng và chi phí cao. Đừng ngần ngại. Hãy liên hệ ngay với chúng tôi để có được Hộp phân phối điện áp thấp tiết kiệm chi phí, giúp việc khởi động động cơ hạng nặng công suất siêu lớn mượt mà hơn và hoạt động đáng tin cậy hơn.

Tổng quan về dự án trang bị thêm

I. Bối cảnh dự án

Dự án này liên quan đến việc trang bị thêm hệ thống phân phối điện cho trạm xử lý nước thải của khu công nghiệp. Trạm được trang bị nhiều máy bơm nước thải chính công suất cao (132 kW), được phân loại là thiết bị tải nặng, quán tính cao. Các động cơ ban đầu sử dụng phương pháp khởi động trực tiếp trên mạng (DOL), tạo ra dòng điện khởi động lớn. Mỗi lần khởi động đều khiến điện áp thanh cái của nhà máy giảm đột ngột, đèn nhấp nháy và các thiết bị khác bị chết máy hoặc khởi động lại; nó thường xuyên kích hoạt các ngắt quá tải tức thời trên cầu dao chính phía nguồn và gây ra hiện tượng đứt hoặc hàn công tắc tơ. Việc sử dụng khởi động DOL trong thời gian dài dẫn đến hiện tượng quá nhiệt nghiêm trọng ở cuộn dây động cơ và giảm tuổi thọ của thiết bị, đồng thời sự biến động của lưới điện gây cản trở cho thiết bị sản xuất chính xác gần đó, ảnh hưởng nghiêm trọng đến độ ổn định sản xuất và an toàn điện.

Để giải quyết các vấn đề về dòng khởi động cao, sụt áp nghiêm trọng và lỗ hổng thiết bị, tất cả các thiết bị đã được thay thế bằng tủ điều khiển khởi động giảm điện áp bằng máy biến áp tự động. Cách tiếp cận này đảm bảo khởi động trơn tru các động cơ tải nặng bằng cách hạn chế điện áp và dòng điện, từ đó tránh được nhược điểm của việc khởi động DOL và đảm bảo vận hành an toàn, ổn định của cả lưới điện và thiết bị.

II. Các vấn đề trước khi trang bị thêm

Dòng khởi động lớn và sụt áp nghiêm trọng: Việc khởi động trực tiếp máy bơm công suất cao khiến dòng điện tức thời đạt tới 5–7 lần giá trị định mức, dẫn đến sụt giảm điện áp thanh cái đáng kể và gây nhiễu cho các thiết bị điện trong toàn bộ nhà máy.

Thường xuyên ngắt cầu dao ngược dòng: Dòng điện khởi động đã kích hoạt bảo vệ quá tải trong tủ phân phối chính; khởi động một máy bơm có thể gây mất điện cục bộ và gián đoạn sản xuất trên toàn cơ sở.

Nguy cơ cháy công tắc tơ và động cơ cao: Việc tiếp xúc thường xuyên với dòng điện tăng vọt khiến các tiếp điểm chính của công tắc tơ bị mài mòn hoặc hàn lại với nhau, trong khi cuộn dây động cơ bị lão hóa ở nhiệt độ cao, dẫn đến tỷ lệ hỏng hóc thiết bị cực kỳ cao.

Không có khả năng khởi động/dừng thường xuyên; hạn chế vận hành: Phương pháp DOL gây ra sự tích tụ nhiệt quá mức, khiến không thể đáp ứng yêu cầu vận hành khởi động và dừng máy bơm để ứng phó với tải lượng nước thải biến động (cao điểm và thấp điểm).

Chất lượng điện kém và nhiễu với thiết bị chính xác: Biến động điện áp đáng kể gây ra lỗi và sai lệch dữ liệu trong các thiết bị điều khiển tự động gần đó và thiết bị truyền động tần số thay đổi (VFD), ảnh hưởng đến độ chính xác trong sản xuất.

III. Kế hoạch cấu hình thiết bị

Để giải quyết các yêu cầu khởi động của máy bơm nước tải nặng, công suất cao 132kW—đồng thời cân bằng giữa khả năng kinh tế và độ ổn định trong vận hành—cơ sở này được trang bị tủ điều khiển khởi động giảm điện áp bằng máy biến áp tự động được tiêu chuẩn hóa. Chúng sử dụng chế độ khởi động giảm điện áp bằng hai chạm (80% và 65%), tự động chuyển đổi giữa hoạt động ở điện áp giảm và toàn điện áp thông qua rơle trễ thời gian để đảm bảo động cơ khởi động trơn tru, mềm mại.

Thông số kỹ thuật thiết bị cốt lõi

Model: Tủ điều khiển khởi động giảm điện áp dòng XJ01

Động cơ tương thích: Động cơ máy bơm nước không đồng bộ ba pha công suất cao 380V, 132kW

Phương pháp khởi động: Khởi động bằng máy biến áp tự động giảm điện áp, giới hạn dòng điện; vòi điện áp kép có thể lựa chọn (65%, 80%)

Đặc tính khởi động: Dòng khởi động giới hạn ở mức 2–3 lần dòng định mức, giảm đáng kể tác động lên lưới điện

Logic điều khiển: Khởi động giảm điện áp → ổn định trễ thời gian → tự động chuyển sang hoạt động ở mức điện áp tối đa; chuyển đổi hoàn toàn tự động, không cần giám sát

Tính năng bảo vệ: Bảo vệ quá tải, mất pha, ngắn mạch, chuyển mạch trễ và bảo vệ điện áp thấp

Các thành phần cốt lõi: Máy biến áp tự động công suất cao, công tắc tơ chuyển mạch chính/dự phòng, bộ điều khiển thời gian thông minh, rơle quá tải nhiệt

Ứng dụng: Các thiết bị tải nặng như máy bơm nước, quạt và máy nén khí công suất lớn; mang lại hiệu suất chi phí vượt trội so với bộ khởi động mềm hoặc bộ truyền động tần số thay đổi (VFD)

IV. Điểm nổi bật của ứng dụng

Giảm đáng kể dòng điện khởi động và ổn định điện áp lưới: Sử dụng tính năng giới hạn dòng điện giảm áp dựa trên máy biến áp tự động để loại bỏ hiệu quả dòng điện tăng vọt 5–7x liên quan đến khởi động trực tiếp trên mạng, ngăn ngừa hiện tượng sụt giảm hoặc nhấp nháy điện áp thanh cái đáng kể.

Đảm bảo khởi động/dừng êm ái và bảo vệ thiết bị động cơ: Khởi động mềm giúp loại bỏ va đập và rung động; làm giảm đáng kể mức tăng nhiệt độ động cơ và làm chậm quá trình lão hóa cuộn dây, nhờ đó kéo dài tuổi thọ của thiết bị.

Ngăn chặn sự ngắt mạch ở thượng nguồn và đảm bảo sản xuất liên tục: Dòng khởi động có thể điều khiển giúp loại bỏ sự ngắt điện phiền toái của các thiết bị bảo vệ thượng nguồn, giải quyết vấn đề mất điện cục bộ do khởi động từng thiết bị riêng lẻ.

Cấu trúc chắc chắn và hiệu suất chi phí tuyệt vời: So với bộ khởi động mềm hoặc VFD, hệ thống này có cấu trúc đơn giản, tỷ lệ hỏng hóc thấp và chi phí tiết kiệm, đồng thời mang lại khả năng phục hồi cao trong điều kiện vận hành công nghiệp khắc nghiệt. Vận hành hoàn toàn tự động và bảo trì dễ dàng: Tính năng tự động chuyển đổi trễ thời gian sang vận hành ở mức điện áp tối đa mà không cần can thiệp thủ công; đơn giản hóa việc bảo trì trong tương lai, sử dụng các bộ phận tiêu chuẩn có thể thay thế được và đảm bảo chi phí bảo trì thấp.

V. Kết quả hoạt động sau khi trang bị thêm

Kiểm soát được dòng khởi động và chất lượng lưới điện ổn định: Động cơ khởi động êm ái không bị đột biến điện áp hoặc chập chờn điện áp; thiết bị toàn nhà máy hoạt động ổn định, không có cảnh báo lỗi liên quan đến nhiễu.

Loại bỏ hiện tượng ngắt cầu dao ngược dòng: Nhiều thử nghiệm khởi động-dừng cho thấy không có sự cố vô tình nào xảy ra đối với các công tắc ngược dòng, giải quyết hoàn toàn các vấn đề mất điện và gián đoạn sản xuất trong quá trình khởi động.

Tỷ lệ hỏng hóc bằng 0 đối với động cơ và công tắc tơ: Nhiệt độ tăng bình thường khi khởi động; không bị xói mòn hoặc dính vào tiếp xúc; cuộn dây động cơ không bị quá nóng hoặc bị lão hóa; Tính toàn vẹn của thiết bị 100%.

Thích hợp cho các hoạt động khởi động-dừng thường xuyên: Đáp ứng các yêu cầu về khởi động và dừng theo chu kỳ dựa trên sự dao động tải trọng ngày đêm tại trạm xử lý nước thải, tăng cường đáng kể khả năng thích ứng vận hành.

Đã vượt qua cuộc kiểm tra nghiệm thu điện trong lần thử đầu tiên: Logic khởi động, chức năng bảo vệ và tiêu chuẩn phân phối điện đều đáp ứng các yêu cầu, vượt qua thành công cuộc kiểm tra tiêu chuẩn hóa phân phối điện công nghiệp.

VI. Tóm tắt trường hợp

Tủ điều khiển khởi động giảm điện áp tự động biến áp là giải pháp khởi động chủ đạo và tiết kiệm chi phí nhất cho quạt, máy bơm và máy nén khí công nghiệp công suất cao. Nguyên lý cốt lõi: Sử dụng máy biến áp tự ngẫu để giảm điện áp và hạn chế dòng điện, từ đó giảm tác động của dòng điện khởi động lên lưới điện và thiết bị. Nó khác với khởi động trực tiếp (dòng điện cao, làm hỏng thiết bị), bộ khởi động mềm (thiết bị điện tử dễ bị hỏng) và bộ truyền động tần số thay đổi (chi phí cao). Với cấu trúc bền bỉ, độ ổn định cao và chi phí vừa phải, khởi động máy biến áp tự ngẫu là lựa chọn ưu tiên để nâng cấp kỹ thuật trong các nhà máy cũ và cải tiến hệ thống phân phối điện cho các thiết bị công suất lớn, tải nặng, cân bằng hiệu quả an toàn lưới điện, tuổi thọ thiết bị và hiệu quả chi phí của dự án.
