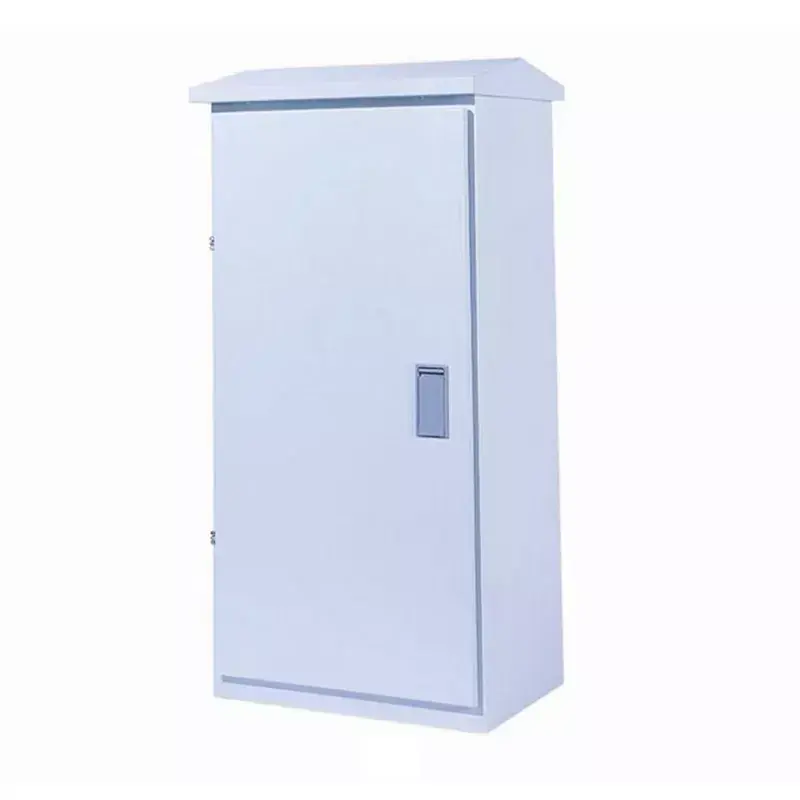

Tủ điện chống nước ngoài trời XL-21

Máy bơm điện, quạt, máy nghiền và các thiết bị điện ngoài trời, sự an toàn trong phân phối điện ảnh hưởng trực tiếp đến tiến độ sản xuất. Tuy nhiên, tủ điện trong nhà thông thường không thể thích nghi với môi trường ngoài trời - khi đặt ngoài trời, chúng sẽ bị ướt và rỉ sét trong thời gian ngắn. Xói mòn do gió và mưa cũng sẽ gây hư hỏng các bộ phận bên trong, khiến chúng không thể chịu được các mạch điện có dòng điện lớn. Sự cố và ngừng hoạt động thường xuyên không chỉ làm tăng chi phí bảo trì mà còn làm chậm tiến độ xây dựng. Tủ điện chống nước ngoài trời XL-21 được thiết kế đặc biệt để cung cấp điện ngoài trời, giải quyết những điểm yếu này và đảm bảo phân phối điện ổn định và an toàn cho thiết bị điện ngoài trời.

Thông số kỹ thuật

Thiết kế chống nước IP54

Chúng tôi tuân thủ nghiêm ngặt tiêu chuẩn bảo vệ IP54, kết hợp mái che chống mưa dốc với dải cao su bịt kín mật độ cao xung quanh khung cửa để tạo thành hàng rào chống thấm kép. Điều này có thể ngăn chặn hiệu quả nước mưa và hơi nước xâm nhập vào. Ngay cả trong điều kiện ngoài trời có mưa lớn, nó vẫn có thể đảm bảo các bộ phận nguồn bên trong luôn khô ráo, không bị dính nước, đảm bảo thiết bị điện hoạt động ổn định và đáp ứng yêu cầu của tiêu chuẩn bảo vệ ngoài trời.

Khả năng mang dòng điện cao

Tủ điện chống nước ngoài trời XL-21 hỗ trợ dòng điện định mức từ 100A đến 630A. Nó được trang bị các thanh cái bằng đồng dày và có kích thước lớn, có khả năng mang dòng điện lớn và độ tăng nhiệt độ thấp. Nó có thể dễ dàng cung cấp phân phối điện cho các thiết bị công suất lớn như máy bơm nước lớn ngoài trời, quạt, máy nghiền, v.v., đáp ứng yêu cầu của mạch điện cực lớn và đảm bảo thiết bị hoạt động ổn định lâu dài. Nó phù hợp cho các tình huống sử dụng dòng điện cao cấp công nghiệp.

Chống va đập và bền

Chúng tôi sử dụng các tấm thép cán nguội dày hoặc vật liệu thép không gỉ 304 (có thể lựa chọn khi cần thiết). Tủ có độ bền cao, có khả năng chống va đập, chịu lực tác động cao. Ngay cả trong những tình huống dễ bị va đập và tác động như công trường xây dựng và hầm mỏ, nó sẽ không dễ bị biến dạng hoặc hư hỏng. Nó có độ bền cao và lâu dài, có khả năng thích ứng với môi trường ngoài trời khắc nghiệt như tiếp xúc với ánh nắng mặt trời và bị ăn mòn trong thời gian dài. Nó tuân thủ các tiêu chuẩn chống ăn mòn cấp độ C4 và có thể chống xói mòn từ môi trường ăn mòn cao.

Thích ứng hạ cánh

Nó áp dụng thiết kế hạ cánh tiêu chuẩn và có thể được đặt trực tiếp trên mặt đất hoặc bệ ngoài trời mà không cần bất kỳ quy trình lắp đặt phức tạp nào. Nó tương thích với tất cả các thành phần năng lượng thông thường. Cho dù để lắp đặt cảnh mới hay thay thế hộp điện ngoài trời cũ, nó có thể được điều chỉnh trực tiếp mà không cần sửa đổi hệ thống dây điện, giúp giảm đáng kể thời gian xây dựng và chi phí lắp đặt.

Thiết kế chi tiết

Junray Electrical rất coi trọng sự tinh tế tỉ mỉ của các sản phẩm của mình. Từ bảo vệ lõi cho đến sử dụng hàng ngày, mọi thiết kế của Tủ điện chống nước ngoài trời XL-21 đều được điều chỉnh để đáp ứng các yêu cầu phân phối điện ngoài trời. Với chất lượng, nó xây dựng một tuyến phòng thủ an toàn. Mái che mưa dốc kết hợp mái hiên chống mưa chuyên dụng, dẫn nước mưa chảy nhanh và không thấm vào bên trong tủ. Các dải cao su mật độ cao được bịt kín hoàn toàn có thể chặn gió, hơi nước và bụi một cách hiệu quả, nâng cao hiệu suất chống nước và chống bụi. Các thanh cái bằng đồng dày có kích thước lớn đảm bảo truyền tải dòng điện cao ổn định và giảm thất thoát nhiệt. Khóa an toàn chống trộm dày ngăn chặn hiệu quả hành vi trộm cắp điện và hư hỏng do ác ý, mang lại sự bảo vệ toàn diện cho sự an toàn khi sử dụng điện ngoài trời đồng thời tính đến tính thực tế và an ninh.

Các tình huống áp dụng

Với hiệu suất bảo vệ tuyệt vời, khả năng mang dòng lớn và đặc tính độ bền, Tủ điện chống nước ngoài trời XL-21 được áp dụng rộng rãi cho các tình huống phân phối điện ngoài trời khác nhau, phù hợp chính xác với nhu cầu của các ngành công nghiệp khác nhau. Trong các kịch bản bơm nước ngoài trời, nó phù hợp để phân phối điện cho máy bơm nước thải ngoài trời, máy bơm cấp nước và máy bơm tưới tiêu, đảm bảo hệ thống cấp nước và tưới tiêu hoạt động ổn định; trong các kịch bản quạt ngoài trời, nó phù hợp để phân phối điện cho quạt ngoài trời và máy nén khí, đảm bảo thiết bị vận hành trơn tru; trong các kịch bản nguồn điện tại công trường, nó phù hợp với các thiết bị điện ngoài trời và phân phối điện tạm thời tại công trường, có độ bền cao, dễ lắp đặt; trong các kịch bản thiết bị khai thác mỏ, nó phù hợp để phân phối điện cho máy nghiền ngoài trời và thiết bị sàng lọc trong mỏ, bảo vệ khỏi môi trường khắc nghiệt; trong kịch bản nhà máy ngoài trời, nó phù hợp để phân phối điện cho các xưởng sản xuất ngoài trời và dây chuyền sản xuất mở, đảm bảo tiến độ sản xuất suôn sẻ.

Câu hỏi thường gặp

Hỏi: Cấp bảo vệ IP54 có chịu được thời tiết mưa không?

Trả lời: Tủ điện chống nước ngoài trời XL-21 có cấp độ bảo vệ IP54. Nó có thể ngăn chặn hiệu quả nước mưa và hơi nước xâm nhập. Nó được trang bị mái dốc chống mưa và các dải cao su được bịt kín hoàn toàn. Ngay cả khi ngoài trời mưa lớn vẫn có thể đảm bảo các bộ phận bên trong không bị ẩm, úng, đảm bảo các thiết bị điện hoạt động bình thường và đáp ứng yêu cầu của tiêu chuẩn bảo vệ ngoài trời.

Hỏi: Có những lựa chọn nào về vật liệu làm tủ?

Trả lời: Chất liệu tủ có thể là thép cán nguội sơn tĩnh điện hoặc thép không gỉ 304. Cả hai vật liệu đều có đặc tính chống va đập và độ bền. Trong số đó, thép không gỉ 304 có hiệu suất chống ăn mòn mạnh hơn và có thể thích ứng hoàn hảo với môi trường khắc nghiệt như mỏ và bãi biển. Nó cũng tuân thủ các tiêu chuẩn chống ăn mòn cấp độ C4 và có thể chống lại sự ăn mòn của môi trường có tính ăn mòn cao và không dễ bị rỉ sét hoặc hư hỏng.

Hỏi: Khi thay hộp cũ có cần đi dây lại không?

Trả lời: Không, sản phẩm này tương thích với tất cả các bộ phận nguồn thông thường và có kích thước phù hợp với các hộp điện ngoài trời thông thường. Cho dù đó là cài đặt mới hay thay thế hộp cũ, nó có thể tương thích trực tiếp mà không cần sửa đổi hệ thống dây điện ban đầu. Việc lắp đặt thuận tiện và tiết kiệm thời gian thi công.

Q: Dòng điện định mức có thể được tùy chỉnh không?

Trả lời: Có, phạm vi dòng điện định mức là 100A đến 630A. Tùy chỉnh được hỗ trợ. Chúng tôi cung cấp các thanh cái đồng cỡ lớn với khả năng mang dòng lớn, có thể đáp ứng hoàn hảo yêu cầu phân phối điện của các thiết bị công suất lớn như máy bơm nước lớn ngoài trời và máy nghiền. Nó phù hợp cho các tình huống sử dụng dòng điện cao cấp công nghiệp.

Nghiên cứu trường hợp trang bị thêm

I. Tổng quan dự án

Dự án này liên quan đến việc nâng cấp và cải tạo cảnh quan của một công viên đô thị. Địa điểm này có các phụ tải công suất cao—chẳng hạn như bộ máy bơm đài phun nước âm nhạc quy mô lớn, hệ thống chiếu sáng cảnh quan, thiết bị xả ngoài trời và máy bơm tưới tiêu—với tất cả các thiết bị điện được lắp đặt ngoài trời gần hồ, trong vành đai xanh và ở các khu vực mở. Các tủ điện trong nhà tiêu chuẩn ban đầu và vỏ kim loại tấm đơn giản không có khả năng bảo vệ chống xâm nhập đầy đủ; chúng không thể chịu được mưa, nắng gắt, độ ẩm cao và sương mù hồ ăn mòn. Các trục trặc thường xuyên—bao gồm sự xâm nhập của nước, ngắt mạch do hơi ẩm gây ra, ăn mòn thiết bị đầu cuối và tắt thiết bị—đã làm gián đoạn nghiêm trọng hệ thống cảnh quan của công viên và gây ra nguy cơ điện giật và cháy điện.

Để đảm bảo hoạt động lâu dài, an toàn của thiết bị điện ngoài trời hạng nặng, tất cả các thiết bị đã được thay thế bằng tủ phân phối điện ngoài trời chống mưa và chống ăn mòn XL-21. Các tủ này xử lý việc phân phối điện tập trung, bảo vệ quá tải và ngắn mạch cũng như điều khiển cục bộ cho máy bơm công suất cao, thiết bị chiếu sáng và cảnh quan, đảm bảo hệ thống cảnh quan của công viên vận hành ổn định quanh năm.

II. Các vấn đề trước khi trang bị thêm

Bảo vệ không đầy đủ và thường xuyên bị thấm nước khi trời mưa: Tủ trong nhà tiêu chuẩn thiếu mui che mưa và lớp chống thấm hai lớp; mưa và sương mù xâm nhập vào vỏ máy, gây ra hiện tượng đoản mạch do hơi ẩm và ngắt cầu dao và công tắc tơ.

Ăn mòn nghiêm trọng do độ ẩm cao gần hồ: Độ ẩm cao từ hồ và sự biến động nhiệt độ ban ngày đáng kể khiến tủ sắt tiêu chuẩn bị rỉ sét và bong tróc nhanh chóng; tấm đế bị rỉ sét làm lộ ra các bộ phận mang điện.

Không có khả năng chịu tải nặng ngoài trời: Những chiếc tủ cũ, đơn giản có bố cục bên trong vô tổ chức và khả năng mang dòng điện kém; máy bơm công suất cao thường xuyên gặp hiện tượng quá nhiệt, kết nối lỏng lẻo và tắt máy trong quá trình khởi động và vận hành.

Lỗi điều khiển do ngưng tụ và tích tụ nước: Ngưng tụ bên trong đáng kể do dao động nhiệt độ khiến rơle và mạch điều khiển gặp trục trặc, dẫn đến hoạt động thất thường của hệ thống đài phun nước và ánh sáng.

Rủi ro vận hành và tỷ lệ hỏng hóc cao: Sự cố thiết bị thường xuyên và mất điện để bảo trì đã làm gián đoạn vẻ đẹp thẩm mỹ của công viên và dẫn đến chi phí vận hành và bảo trì cao liên tục. III. Kế hoạch cấu hình thiết bị

Để đáp ứng nhu cầu về môi trường ngoài trời của công viên thành phố—đặc trưng bởi độ ẩm cao, điều kiện ăn mòn và tải điện nặng—khu vực này được trang bị tủ phân phối điện ngoài trời chống mưa XL-21 tiêu chuẩn. Các thiết bị này có cấu trúc chống thấm nước được gia cố và cung cấp đầu ra nguồn đa mạch tập trung, điều khiển khởi động/dừng cục bộ, bảo vệ quá tải và ngắn mạch cũng như khả năng cách ly lỗi.

Thông số kỹ thuật thiết bị cốt lõi

Model: Tủ phân phối điện ngoài trời chống mưa và chống ăn mòn XL-21

Hệ thống áp dụng: Hệ thống phân phối điện hạ thế 380V/220V

Xếp hạng bảo vệ: IP55 (chống mưa, chống bụi, chống ngưng tụ; chịu được ánh nắng mặt trời và độ ẩm ngoài trời)

Cấu trúc tủ: Thiết kế 2 cửa chống mưa, mái che mưa phía trên và gioăng cáp chống nước phía dưới

Chất liệu & Hoàn thiện: Thép tấm cán nguội dày được sơn tĩnh điện và xử lý chống ăn mòn/chống gỉ; thích hợp với môi trường ven hồ có độ ẩm cao, ăn mòn

Cấu hình bên trong: Công tắc chính + cầu dao nhiều nhánh, công tắc tơ AC, bảo vệ quá tải nhiệt, khối đầu cuối và hệ thống nối đất

Chức năng điều khiển: Khởi động/dừng cục bộ cho máy bơm nước và quạt, bảo vệ quá tải, bảo vệ ngắn mạch và cách ly nguồn điện khi có lỗi

Phương pháp lắp đặt: Đặt trên sàn ngoài trời hoặc treo tường trên cao để tránh bị ngâm do tích tụ nước trên mặt đất

IV. Điểm nổi bật về xây dựng và ứng dụng

Cấu trúc chống thấm hai lớp ngăn chặn hoàn toàn sự xâm nhập của nước: Có cửa ngoài chống mưa và cửa trong kín, kết hợp với mái che mưa phía trên và các tuyến cáp chống thấm phía dưới, hoàn toàn chịu được mưa lớn và sương mù ven hồ, đảm bảo bên trong luôn khô ráo.

Chống ăn mòn và chống chịu thời tiết trong điều kiện ngoài trời khắc nghiệt: Lớp sơn tĩnh điện dày chống ăn mòn mang lại khả năng chống tia UV, độ ẩm, phun muối và độ ẩm; đảm bảo không bị rỉ sét, biến dạng hay bong tróc lớp sơn phủ khi sử dụng lâu dài ngoài trời.

Công suất nguồn cao: Tủ tiêu chuẩn XL-21 có cấu trúc nhỏ gọn, khả năng mang dòng cao và khả năng tản nhiệt tuyệt vời; được thiết kế đặc biệt cho các bộ máy bơm công suất cao và thiết bị điện ngoài trời để loại bỏ các kết nối quá nóng hoặc lỏng lẻo.

Nhiều biện pháp bảo vệ điện đảm bảo an toàn vận hành: Bảo vệ toàn diện chống đoản mạch, quá tải, mất pha và quá tải nhiệt; cách ly độc lập các lỗi mạch đơn đảm bảo hoạt động của các thiết bị khác không bị ảnh hưởng. Bố trí có tổ chức và vận hành & bảo trì thuận tiện: Hệ thống dây điện bên trong gọn gàng, cấu hình phân lớp và phân vùng cũng như ghi nhãn rõ ràng giúp cho việc bảo trì, khắc phục sự cố và mở rộng công suất trong tương lai trở nên vô cùng dễ dàng.

V. Hiệu quả hoạt động sau khi trang bị thêm

Giải quyết triệt để các lỗi liên quan đến độ ẩm: Mặc dù có mưa lớn theo mùa và ngưng tụ do biến động nhiệt độ ban ngày, bên trong vỏ vẫn khô ráo và không có bụi, không bị vấp hoặc đoản mạch do độ ẩm.

Thiết bị hoạt động ổn định không ngừng hoạt động: Máy bơm đài phun nước, chiếu sáng cảnh quan, thiết bị tưới tiêu khởi động và dừng êm ái; không có sự cố ngừng hoạt động hoặc trục trặc không rõ nguyên nhân trong suốt cả năm, đảm bảo hoạt động cảnh quan tuân thủ, nhất quán.

Tính toàn vẹn của vỏ: Dù hoạt động lâu dài trong môi trường có độ ẩm cao bên hồ nhưng vỏ không hề bị rỉ sét, bong tróc sơn hay biến dạng, duy trì được tình trạng kết cấu và thẩm mỹ tuyệt vời.

Loại bỏ các mối nguy hiểm về an toàn điện: Lớp cách nhiệt kín hoàn toàn đảm bảo không có bộ phận mang điện nào bị lộ ra ngoài, ngăn ngừa hiệu quả các nguy cơ rò rỉ, điện giật và cháy điện.

Giảm đáng kể chi phí O&M: Thiết bị có tỷ lệ hỏng hóc cực thấp, loại bỏ nhu cầu sửa chữa thường xuyên hoặc thay thế bộ phận và giảm đáng kể khối lượng công việc O&M.

VI. Tóm tắt trường hợp

Tủ phân phối điện ngoài trời chống mưa (model ngoài trời XL-21) là thiết bị chuyên dụng được thiết kế cho cảnh quan thành phố, trạm bơm ngoài trời, khu vực quảng trường công cộng và phụ tải điện công nghiệp ngoài trời. Khác biệt với hộp công tơ tiêu chuẩn hoặc tủ phân phối trong nhà, nó có các ưu điểm như khả năng phân phối điện công suất lớn, chống mưa hai lớp, chống ăn mòn và thời tiết cũng như chỉ số bảo vệ chống xâm nhập (IP) cao. Được thiết kế đặc biệt để giải quyết các hư hỏng thiết bị do độ ẩm cao, ánh nắng gay gắt và xói mòn do mưa, nó đóng vai trò là thiết bị tiêu chuẩn, thiết yếu để vận hành an toàn và ổn định các hệ thống phân phối điện ngoài trời.
