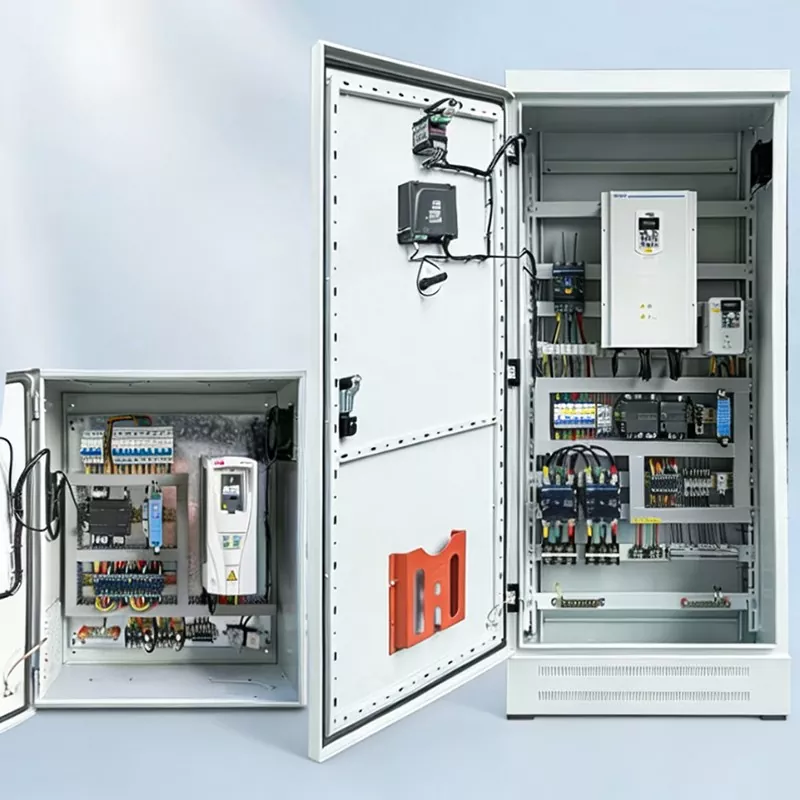

Tủ điều khiển tần số thay đổi

Tủ điều khiển biến tần điện Junray là giải pháp điều khiển tốc độ động cơ thông minh được thiết kế đặc biệt cho các ứng dụng công nghiệp và đô thị yêu cầu điều chỉnh lưu lượng, áp suất hoặc tốc độ chính xác. Bằng cách tự động điều chỉnh tốc độ động cơ theo điều kiện tải thực tế, nó giúp tiết kiệm năng lượng từ 30% đến 50% so với hoạt động ở tần số cố định. Các tính năng bao gồm điều chỉnh tốc độ vô cấp 0-50Hz, điều khiển tự động vòng kín PID cho áp suất không đổi hoặc lưu lượng không đổi, khởi động/dừng mềm để loại bỏ sốc cơ học và búa nước, chế độ dự phòng VFD/tần số nguồn điện có thể chuyển đổi và bảo vệ quá tải, quá dòng, quá áp và thiếu điện áp toàn diện. Thích hợp cho máy bơm nước, quạt, máy nén khí, băng tải và các động cơ công nghiệp khác nhau trong các nhà máy sản xuất, cơ sở xử lý nước thải, hệ thống HVAC và tự động hóa tòa nhà. Công suất định mức nằm trong khoảng từ 0,75kW đến 500kW với mức bảo vệ IP40, hỗ trợ cả lắp đặt trên sàn và treo tường. Được thiết kế để hoạt động liên tục 24/7 trong môi trường công nghiệp đòi hỏi khắt khe.

Ưu điểm cốt lõi của Tủ điều khiển biến tần

Kiểm soát tốc độ thông minh: Nó có thể tự động điều chỉnh tốc độ động cơ theo sự thay đổi của tải. Ví dụ, đối với máy bơm nước, khi lượng nước sử dụng thấp, tốc độ sẽ tự động giảm để tránh hoạt động đầy tải liên tục, thích ứng hoàn hảo với tải biến động.

Tiết kiệm năng lượng và giảm chi phí: So với hoạt động ở tần số cố định, nó có thể tiết kiệm 30% -50% chi phí điện. Đối với các thiết bị như máy bơm nước và quạt hoạt động liên tục, trong thời gian một năm, có thể tiết kiệm được hàng nghìn, thậm chí hàng chục nghìn USD tiền điện. Lợi ích lâu dài là cực kỳ cao.

Khởi động mềm: Chức năng bảo vệ động cơ khi khởi động mềm. Khi khởi động, dòng điện tăng dần, không có dòng khởi động lớn có tần số cố định, điều này sẽ không làm hỏng động cơ hoặc ảnh hưởng đến lưới điện, kéo dài đáng kể tuổi thọ của động cơ.

Bảo vệ nhiều lần: Bảo vệ quá tải, quá dòng, quá áp và thiếu điện áp ổn định và đáng tin cậy. Khi động cơ gặp trục trặc, nó có thể tự động dừng, bảo vệ động cơ và mô-đun chuyển đổi tần số, ngăn ngừa hư hỏng thiết bị và đảm bảo độ ổn định và độ tin cậy.

Điều khiển từ xa: Giám sát thông minh hỗ trợ điều khiển từ xa và giám sát thông minh. Nó có thể điều chỉnh tốc độ từ xa, xem dữ liệu vận hành và tránh vận hành tại chỗ, giúp việc quản lý thuận tiện hơn.

Thông số kỹ thuật

Màn hình thủ công chi tiết

1. Mô-đun tần số thay đổi: Mô-đun tần số thay đổi chất lượng cao, có khả năng kiểm soát tốc độ chính xác và hoạt động ổn định;

2. Chức năng khởi động mềm: Khởi động mềm, giảm dòng khởi động và bảo vệ động cơ;

3. Nhiều biện pháp bảo vệ: Bảo vệ quá tải, quá dòng, quá áp và thiếu điện áp, đảm bảo sự ổn định và độ tin cậy;

4. Thiết kế tản nhiệt và thông gió: Tủ điều khiển tần số thay đổi được trang bị các kênh tản nhiệt chuyên dụng, có thể nhanh chóng loại bỏ nhiệt vận hành và đảm bảo mô-đun tần số thay đổi hoạt động ổn định;

5. Quy trình đi dây tiêu chuẩn: Tách biệt đường dây nguồn và đường tín hiệu, đi dây ngang và dọc, tạo điều kiện thuận lợi cho việc bảo trì và đảm bảo an toàn, tiêu chuẩn hóa.

Kịch bản ứng dụng

Tủ điều khiển tần số thay đổi được ứng dụng rộng rãi và có thể sử dụng trong nhiều tình huống khác nhau:

Điều khiển máy bơm nước: Điều chỉnh tốc độ tần số thay đổi cho máy bơm cấp nước và máy bơm nước thải, giúp tiết kiệm năng lượng và giảm tiêu thụ;

Điều khiển quạt: Điều chỉnh tốc độ tần số thay đổi cho quạt và máy thở, giúp tiết kiệm năng lượng và giảm tiêu thụ;

Máy nén khí: Điều khiển tần số thay đổi cho máy nén khí, giúp tiết kiệm năng lượng và giảm tiêu thụ;

Băng tải: Biến tần điều chỉnh tốc độ cho băng tải, điều chỉnh tốc độ;

Động cơ công nghiệp khác: Các động cơ công nghiệp khác nhau yêu cầu điều chỉnh tốc độ.

Tổng quan về dự án trang bị thêm

I. Hồ sơ dự án

Dự án này liên quan đến việc nâng cấp tiết kiệm năng lượng của một nhà máy xử lý nước thải đô thị quy mô lớn. Thiết bị cốt lõi của cơ sở bao gồm máy thổi khí Roots để sục khí, máy bơm nâng nước thải và bộ máy bơm hồi lưu. Ban đầu, tất cả các thiết bị đều dựa vào phương pháp khởi động trực tiếp hoặc sao tam giác và sử dụng van tiết lưu để điều chỉnh dòng chảy. Thiết bị hoạt động liên tục ở tốc độ tối đa không đổi, dẫn đến tình trạng khởi động đột ngột đáng kể, không thể điều chỉnh áp suất nước hoặc luồng không khí và lãng phí năng lượng nghiêm trọng. Ngoài ra, hệ thống còn gặp phải hiện tượng búa nước trong đường ống, tiếng ồn và độ rung của máy thổi quá mức, tỷ lệ hỏng hóc thiết bị cao và chi phí vận hành & bảo trì đáng kể.

Để đạt được khả năng điều chỉnh tốc độ liên tục, áp suất và lưu lượng không đổi, cung cấp năng lượng theo yêu cầu và giảm mức tiêu thụ năng lượng, nhà máy đã tiến hành trang bị thêm toàn diện các máy thổi và máy bơm công suất cao. Các tủ điều khiển biến tần thông minh (VFD) được lắp đặt toàn bo mạch, liên kết với hệ thống điều khiển trung tâm PLC để điều chỉnh tốc độ tự động, từ đó đảm bảo nhà máy vận hành thông minh, tiết kiệm năng lượng và ổn định.

II. Các vấn đề trước khi trang bị thêm

Mất năng lượng quá mức: Vận hành với tốc độ không đổi ở tần số đường dây có nghĩa là thiết bị chạy ở mức đầy tải bất kể chất lượng hoặc thể tích nước thực tế như thế nào, dẫn đến lãng phí năng lượng cao trong thời gian tải thấp.

Dòng điện khởi động cao: Khởi động sao-tam giác gây ra sốc cơ học, thường dẫn đến dao động điện áp lưới, hư hỏng cơ học và hỏng vòng bi và khớp nối sớm.

Độ chính xác điều chỉnh quy trình kém: Luồng khí và áp suất nước được điều chỉnh thông qua việc điều chỉnh van thủ công, dẫn đến độ trễ và độ chính xác thấp; điều này gây ra nồng độ oxy hòa tan không ổn định trong bể sinh hóa và hiệu suất xử lý nước thải không nhất quán.

Búa nước, độ rung và tiếng ồn nghiêm trọng: Khởi động và tắt nhanh ở tần số đường dây gây ra hiệu ứng búa nước đáng kể, dẫn đến đường ống bị lỏng hoặc rò rỉ, trong khi độ rung và tiếng ồn của quạt gió vượt quá giới hạn cho phép.

Tuổi thọ thiết bị ngắn và bảo trì thường xuyên: Vận hành ở tốc độ cao trong thời gian dài dẫn đến sự mài mòn nhanh hơn do sốc cơ học trên động cơ, thân máy bơm và máy thổi, dẫn đến chi phí sửa chữa và thay thế hàng năm cao cũng như gián đoạn sản xuất do thời gian ngừng hoạt động.

III. Kế hoạch cấu hình thiết bị

Dựa trên đặc tính tải của máy thổi và máy bơm của nhà máy cũng như yêu cầu tiết kiệm năng lượng, các tủ điều khiển VFD thông minh tùy chỉnh đã được lắp đặt tại chỗ. Các tủ này hỗ trợ cấu hình điều khiển "một-một" và "một-nhiều" và có tính năng điều chỉnh lưu lượng/áp suất không đổi tự động dựa trên PID, tích hợp hệ thống điều khiển trung tâm và chuyển đổi liền mạch giữa vận hành tần số đường truyền và tần số thay đổi, đảm bảo sự phù hợp cho các hoạt động quy trình liên tục 24 giờ. Thông số kỹ thuật thiết bị cốt lõi

Loại thiết bị: Tủ điều khiển biến tần thông minh điện áp thấp (dành riêng cho quạt/máy bơm)

Hệ thống tương thích: Hệ thống phân phối điện hạ thế AC ba pha 380V

Công suất điều khiển: 15kW–75kW (phù hợp theo từng cấp cho các bộ máy bơm và thiết bị quạt khác nhau)

Phương pháp kiểm soát tốc độ: 0–50Hz điều chỉnh tốc độ mượt mà vô cấp; điều chỉnh tự động vòng kín PID thông minh

Chế độ vận hành: Có thể chuyển đổi giữa các chế độ dự phòng VFD tự động, thủ công VFD và tần số chính (bỏ qua)

Chức năng khóa liên động: Hỗ trợ giao tiếp điều khiển trung tâm PLC, kết nối mạng từ xa RS-485, tải lên dữ liệu và khởi động/dừng tự động

Chức năng bảo vệ: Quá điện áp, thấp áp, quá dòng, quá tải, mất pha, quá nhiệt, ngắn mạch và bảo vệ chết máy

Chức năng phụ trợ: Khởi động/dừng mềm (không gây sốc), ghi lỗi, phản hồi cảnh báo và chuyển đổi khẩn cấp tần số nguồn điện

IV. Điểm nổi bật của trang bị thêm

Kiểm soát tốc độ theo nhu cầu để đạt hiệu quả năng lượng tối đa: Tự động điều chỉnh tốc độ quay dựa trên tốc độ dòng chảy vào và dữ liệu oxy hòa tan trong bể sinh hóa; hoạt động ở tần số thấp trong thời gian tải thấp, loại bỏ lãng phí năng lượng liên quan đến hoạt động tần số chính ở tốc độ tối đa liên tục.

Khởi động mềm không bị sốc: Tăng tốc mượt mà từ 0 Hz mà không cần dòng điện khởi động; loại bỏ các dao động của lưới điện, sốc cơ học và búa nước trong đường ống, từ đó bảo vệ động cơ và cơ sở hạ tầng đường ống.

Kiểm soát quá trình chính xác và ổn định: Điều chỉnh vòng kín PID đảm bảo áp suất và lưu lượng ổn định; duy trì luồng không khí và áp suất nước liên tục, ổn định các điều kiện xử lý sinh hóa và cải thiện đáng kể tỷ lệ tuân thủ của nước thải đã xử lý.

Sao lưu chế độ kép (Mains/VFD): Chuyển đổi một chạm sang hoạt động tần số nguồn điện trong trường hợp có lỗi VFD giúp ngăn ngừa thời gian ngừng hoạt động và đảm bảo nhà máy xử lý nước thải hoạt động liên tục.

O&M từ xa thông minh: Tích hợp với hệ thống điều khiển trung tâm của nhà máy để giám sát các thông số vận hành và cảnh báo lỗi theo thời gian thực; giảm nhu cầu kiểm tra thủ công và cho phép quản lý thông minh, không cần người điều khiển.

V. Kết quả hoạt động sau trang bị thêm

Tiết kiệm năng lượng đáng kể: Thiết bị tự động giảm tần số dựa trên tải, đạt tỷ lệ tiết kiệm điện tổng thể từ 30%–40% và giảm đáng kể chi phí điện sản xuất hàng tháng.

Kéo dài tuổi thọ của thiết bị: Khởi động/dừng mềm không gây sốc và vận hành trơn tru ở tốc độ thấp giúp giảm đáng kể độ mài mòn của động cơ, vòng bi và mạng lưới đường ống, giảm hơn 80% tỷ lệ hỏng hóc thiết bị. Hiệu suất và tuân thủ quy trình ổn định: Áp lực nước và luồng không khí không đổi và có thể kiểm soát được, nâng cao tính ổn định của quy trình xử lý nước thải và đảm bảo chất lượng nước thải luôn đáp ứng các tiêu chuẩn đồng thời tránh rủi ro liên quan đến biến động của quy trình.

Tăng cường độ ổn định của lưới điện: Loại bỏ hiện tượng tăng vọt khi khởi động ở dòng điện cao; đảm bảo điện áp thanh cái ổn định mà không bị sụt điện áp tức thời hoặc ngắt mạch gây phiền toái cho các máy cắt ngược dòng.

Giảm đáng kể chi phí O&M: Có tỷ lệ hỏng hóc thiết bị thấp và độ hao mòn tối thiểu, loại bỏ nhu cầu bảo trì thường xuyên; khả năng giám sát từ xa và cảnh báo sớm giúp giảm đáng kể khối lượng công việc thủ công khi vận hành và bảo trì.

VI. Tóm tắt trường hợp

Tủ điều khiển tần số thay đổi là giải pháp điều khiển tiết kiệm năng lượng tối ưu cho các ứng dụng như máy bơm nước, quạt, hệ thống điều hòa không khí trung tâm, dây chuyền lắp ráp công nghiệp, cấp nước ổn áp và xử lý nước thải. So với các phương pháp khởi động sao-tam giác hoặc khởi động mềm, chúng có những ưu điểm chính bao gồm điều chỉnh tốc độ vô cấp, kiểm soát quy trình chính xác, tiết kiệm năng lượng đáng kể, khởi động và dừng mềm không gây sốc cũng như tích hợp hệ thống thông minh. Chúng không chỉ giải quyết các rủi ro về an toàn liên quan đến việc khởi động thiết bị mà còn tối ưu hóa quy trình sản xuất và giảm chi phí điện, khiến chúng trở thành thành phần tiêu chuẩn, thiết yếu để cải tiến tiết kiệm năng lượng trong các lĩnh vực công nghiệp và đô thị.
