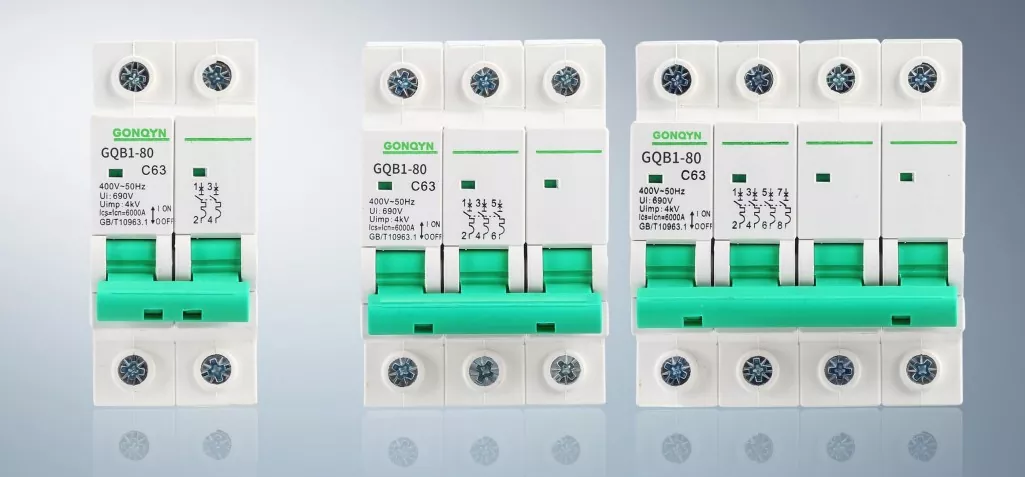

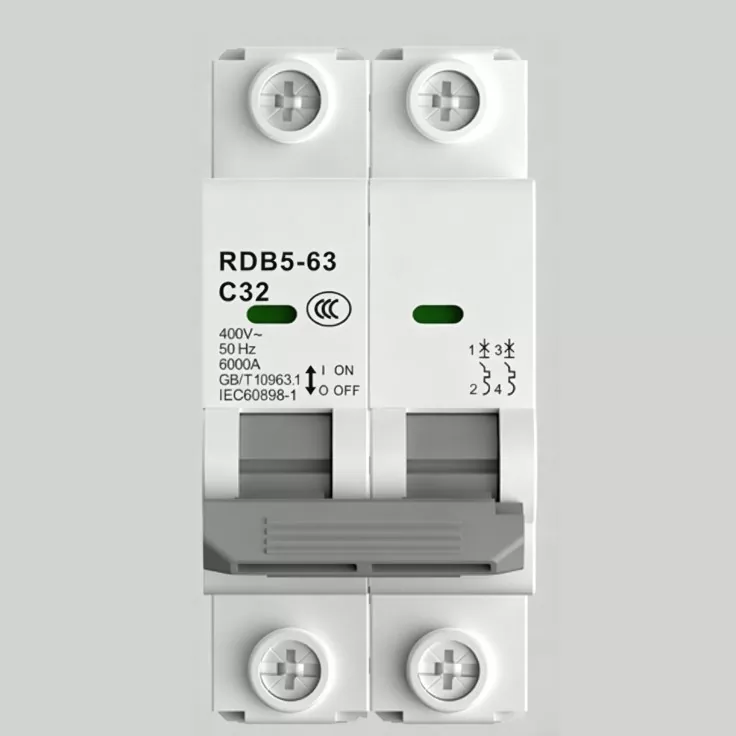

Bộ ngắt mạch thu nhỏ

Bạn vẫn đang sử dụng công tắc dao kiểu cũ? Khi mạch điện bị đoản mạch hoặc quá tải, nó không thể tự động ngắt mà chỉ có thể bất lực nhìn dây dẫn nóng lên, lớp cách điện tan chảy, thậm chí gây cháy. Ở cuối các ngôi nhà, văn phòng hoặc nhà máy, trạng thái "không được bảo vệ" này là mối nguy hiểm rất lớn về an toàn.

Bộ ngắt mạch thu nhỏ của Junray Electrical được thiết kế đặc biệt để giải quyết vấn đề này. Nó thay thế công tắc dao truyền thống và đóng vai trò như “người canh gác thông minh” của mạch điện. Khi phát hiện dòng điện bất thường (chẳng hạn như quá tải hoặc đoản mạch), nó sẽ tự động ngắt trong thời gian cực ngắn, cắt nguồn điện. Điều này không chỉ bảo vệ các thiết bị điện đắt tiền mà còn ngăn ngừa cháy mạch và tai nạn điện giật, xây dựng một tuyến phòng thủ vững chắc cho sự an toàn của bạn và gia đình.

Bảo vệ chính xác và thiết kế siêu nhỏ gọn

Khả năng cạnh tranh cốt lõi của Bộ ngắt mạch thu nhỏ nằm ở đặc điểm ngắt chính xác và thiết kế mô-đun:

Cơ chế bảo vệ kép: Tích hợp các bộ phận cắt nhiệt và cắt từ tính. Việc cắt nhiệt có nhiệm vụ xử lý tình trạng quá tải trong thời gian dài để tránh quá nhiệt cho đường dây; sự vấp ngã từ tính có nhiệm vụ xử lý các hiện tượng đoản mạch tức thời và nhanh chóng cắt đứt sự cố. Sự kết hợp của cả hai đảm bảo an toàn đường dây toàn diện.

Siêu nhỏ gọn, tiết kiệm không gian: Được thiết kế đặc biệt để phân phối nguồn điện đầu cuối, nó có kích thước rất nhỏ. Nó có thể dễ dàng lắp đặt trong các hộp phân phối PZ30 tiêu chuẩn, chiếm rất ít không gian, cho phép bạn bố trí nhiều mạch hơn trong hộp phân phối hạn chế và giải quyết hoàn hảo vấn đề không gian đông đúc.

Hiệu quả chi phí cao: So với các cầu dao vỏ nhựa đắt tiền, giá của cầu dao loại nhỏ có lợi thế hơn hẳn. Để bảo vệ đường dây đầu cuối, nó cung cấp hiệu suất phù hợp, cho phép bạn có được sự bảo vệ an toàn cấp công nghiệp mà không phải tốn một khoản tiền lớn, giúp giảm đáng kể chi phí dự án.

Đảm bảo chất lượng của Junray Electrical

Là Nhà sản xuất chuyên nghiệp có chuyên môn kỹ thuật sâu rộng, Junray Electrical tuân thủ nghiêm ngặt các tiêu chuẩn quốc gia về cầu dao nhỏ trong quá trình sản xuất. Nhà máy của chúng tôi được trang bị dây chuyền lắp ráp tự động tiên tiến và phòng thí nghiệm thử nghiệm, đảm bảo rằng mọi sản phẩm đều có thể chịu được các thử nghiệm nghiêm ngặt.

Bộ ngắt mạch thu nhỏ này có cơ chế vận hành đáng tin cậy, với cảm giác đóng mở riêng biệt. Nó có tỷ lệ thất bại cực kỳ thấp. Mỗi cầu dao đều trải qua quá trình gỡ lỗi nghiêm ngặt khi bật nguồn, kiểm tra mở và đóng cũng như kiểm tra đặc tính bảo vệ trước khi xuất xưởng, đảm bảo độ ổn định và độ tin cậy ngay cả khi có công suất ngắt 6kA đến 10kA. Cho dù đó là hoạt động thường xuyên hay sự cố đột ngột, nó có thể xử lý chúng một cách bình tĩnh và mang lại cho bạn sự đảm bảo an toàn lâu dài.

Thông số kỹ thuật

Các tình huống áp dụng

Phân phối điện gia dụng: Bảo vệ mạch chiếu sáng và ổ cắm để tránh các thiết bị gia dụng quá nóng.

Văn phòng/Cộng đồng: Mạch điều hòa và thiết bị văn phòng đảm bảo cung cấp điện sinh hoạt.

Thiết bị đầu cuối nhà máy: Bảo vệ các thiết bị nhỏ và mạch điều khiển để ổn định sản xuất.

Nghiên cứu trường hợp cải tạo

I. Tổng quan dự án

Dự án này liên quan đến việc nâng cấp và cải tạo an toàn điện của các đơn vị dân cư và cửa hàng trên đường phố trong một khu nhà ở cũ. Phạm vi bao gồm các hệ thống phân phối điện đầu cuối, bao gồm phân phối lối vào dịch vụ dân cư, chiếu sáng hành lang chung, mạch ổ cắm cửa hàng, mạch điện điều hòa không khí và mạch chiếu sáng khẩn cấp. Các thiết bị chuyển mạch đầu cuối hiện tại chủ yếu dựa vào các công tắc dao đã lỗi thời và các bộ ngắt mạch loại nhỏ (MCB) thông thường, không đạt tiêu chuẩn. Các vấn đề bao gồm lựa chọn mô hình lộn xộn, đường cong cắt không khớp, không thể ngắt khi quá tải hoặc đoản mạch, vấp ngã thường xuyên gây phiền toái và nguy cơ hỏa hoạn do hệ thống dây điện bị lỗi. Việc sửa đổi hệ thống dây điện trái phép và tải quá mức là phổ biến; trong thời gian sử dụng cao điểm vào mùa hè, các sự cố như dây quá nóng, lớp cách điện bị mềm, cháy ổ cắm thường xuyên xảy ra, gây ra nguy cơ điện giật, cháy điện nghiêm trọng và không đáp ứng các tiêu chuẩn an toàn điện cho công trình dân dụng.

Để tiêu chuẩn hóa khả năng bảo vệ phân phối thiết bị đầu cuối, loại bỏ nguy cơ cháy nổ do điện và đảm bảo an toàn cho người dùng, tất cả các thiết bị hiện có đã được thay thế bằng cầu dao MCB loại nhỏ (MCB) tuân thủ tiêu chuẩn. Lựa chọn chính xác dựa trên các loại mạch cụ thể—đèn chiếu sáng, ổ cắm và nguồn điện—được triển khai để đảm bảo bảo vệ quá tải và ngắn mạch chính xác, từ đó tiêu chuẩn hóa đầy đủ hệ thống an toàn phân phối điện đầu cuối.

II. Các vấn đề trước khi cải tạo

Lỗi của các công tắc thông thường và thường xuyên không ngắt điện: Cầu dao không đạt tiêu chuẩn, lỗi thời không đáp ứng được các tiêu chuẩn về hiệu suất ngắt từ tính và nhiệt; chúng không bị ngắt khi đoản mạch hoặc quá tải nghiêm trọng, trực tiếp dẫn đến cháy hệ thống dây điện và hỏa hoạn.

Lựa chọn bừa bãi và thiếu sự tách biệt mạch điện: Đèn chiếu sáng, ổ cắm và điều hòa không khí dùng chung một công tắc mà không có lớp bảo vệ riêng biệt; một lỗi trong một mạch điện đã gây mất điện toàn bộ thiết bị, khiến việc khắc phục sự cố trở nên khó khăn.

Đường cong cắt không khớp và sự cắt thường xuyên gây phiền toái: Đường cong "Loại B" tiêu chuẩn được sử dụng cho phụ tải điện; dòng điện khởi động động cơ gây ra hiện tượng vấp ngã thường xuyên, làm gián đoạn việc sử dụng điện bình thường.

Công tắc bị lão hóa, quá nhiệt và tiếp xúc kém: Các tiếp điểm bị oxy hóa và kết nối lỏng lẻo trong các công tắc cũ gây ra nhiệt độ tăng quá mức trong quá trình hoạt động đầy tải kéo dài, dẫn đến hiện tượng cacbon hóa vỏ hộp phân phối và có mùi nồng nặc.

Thiếu bảo vệ được phân loại và mức độ an toàn thấp: Việc không có bảo vệ MCB đầu cuối chính xác có nghĩa là các lỗi đã ảnh hưởng trực tiếp đến các công tắc phía thượng nguồn, dễ gây ra hiện tượng "ngắt đồng cảm" (ngắt cầu dao thượng nguồn) và mất điện trên quy mô lớn.

III. Kế hoạch cấu hình thiết bị

Theo các tiêu chuẩn về phân phối điện đầu cuối và các đặc tính tải cụ thể của hệ thống chiếu sáng, ổ cắm và thiết bị điện, dự án này sử dụng Bộ ngắt mạch thu nhỏ (MCB) được tiêu chuẩn hóa. Chúng được kết hợp chính xác với các đường cong ngắt loại B và C để đạt được khả năng bảo vệ theo cấp độ tinh tế ở cấp độ thiết bị đầu cuối.

Thông số kỹ thuật thiết bị cốt lõi

Loại thiết bị: Bộ ngắt mạch thu nhỏ (MCB) – Tiêu chuẩn cho ứng dụng dân dụng và thương mại

Điện áp định mức: AC 220V/380V; tương thích với tất cả các mạch đầu cuối điện áp thấp

Xếp hạng hiện tại: Các tùy chọn được cấu hình chính xác (10A, 16A, 20A, 25A, 32A, 63A)

Đường cong vấp: Loại B (tải chiếu sáng/điện trở); Loại C (ổ cắm, điều hòa không khí và tải điện cảm ứng)

Cơ chế bảo vệ: Cấu trúc bảo vệ kép có tính năng ngắt nhiệt khi quá tải và ngắt điện từ để bảo vệ ngắn mạch

Đặc điểm cấu trúc: Kích thước nhỏ gọn, lắp thanh ray DIN theo mô-đun, hiệu suất phá vỡ nhạy cảm và vỏ chống cháy

Cấu hình mạch: Các mạch riêng biệt cho hệ thống chiếu sáng, ổ cắm chung, điều hòa không khí và thiết bị công suất cao

Định vị theo cấp độ: Bảo vệ thiết bị đầu cuối ở giai đoạn cuối để ngăn chặn tình trạng cháy dây và thiết bị ở cuối đường dây, cũng như cháy điện

IV. Điểm nổi bật về xây dựng và ứng dụng

Bảo vệ mạch chính xác và cách ly lỗi: Bảo vệ mạch độc lập cho hệ thống chiếu sáng, ổ cắm và thiết bị điện đảm bảo rằng lỗi trong một mạch chỉ tác động đến cầu dao cụ thể đó mà không ảnh hưởng đến nguồn điện đến phần còn lại của cơ sở, tạo điều kiện khắc phục sự cố và bảo trì dễ dàng.

Các đường cong phù hợp với tải ngăn chặn sự vấp ngã phiền toái và không thể vấp ngã: Cầu dao Loại B dành cho hệ thống chiếu sáng có khả năng chống nhiễu cao, trong khi cầu dao Loại C dành cho tải điện chịu được các đợt đột biến khi khởi động; điều này giải quyết một cách hiệu quả các vấn đề thường gặp như vấp ngã thường xuyên gây phiền toái hoặc không thể vấp khi có lỗi.

Cơ chế ngắt kép để bảo vệ nhạy cảm và đáng tin cậy: Ngắt nhiệt cung cấp khả năng bảo vệ chậm trễ chống lại tình trạng quá tải nhẹ, trong khi ngắt điện từ cung cấp khả năng bảo vệ tức thời chống lại hiện tượng đoản mạch đột ngột, xử lý hiệu quả các tình huống lỗi khác nhau.

Chống cháy và chống cháy nổ mang lại độ an toàn cao: Vỏ chống cháy chất lượng cao và lưới dập hồ quang bên trong ngăn ngừa cháy hoặc nổ khi xảy ra sự cố ngắn mạch, loại bỏ nguy cơ cháy trong hộp phân phối.

Lắp đặt mô-đun để vận hành và bảo trì dễ dàng: Thiết kế thanh ray DIN tiêu chuẩn đảm bảo bố trí gọn gàng và ghi nhãn rõ ràng, giúp việc bảo trì, mở rộng hệ thống và thay thế linh kiện trong tương lai trở nên cực kỳ thuận tiện. V. Kết quả hoạt động sau khi trang bị thêm

Loại bỏ hoàn toàn nguy cơ cháy điện: Ngắt chính xác khi xảy ra tình trạng quá tải và đoản mạch giúp ngăn ngừa hiện tượng quá nhiệt, cháy lớp cách điện và cháy ổ cắm.

Độ ổn định nguồn được cải thiện đáng kể: Khả năng kết hợp tải được tối ưu hóa đảm bảo không bị vấp, chuyển mạch quá nóng hoặc phóng điện do kết nối lỏng lẻo gây ra.

Cách ly lỗi chính xác: Các lỗi trong một mạch đơn chỉ kích hoạt ngắt điện cho mạch đó, đảm bảo cung cấp điện liên tục cho người khác và nâng cao đáng kể trải nghiệm của người dùng.

Phân phối nguồn đầu cuối được tiêu chuẩn hóa: Bảo vệ phân cấp rõ ràng (ngược dòng/hạ lưu) ngăn ngừa sự vấp ngã không chọn lọc hoặc không thể vấp ngã, tuân thủ đầy đủ các tiêu chuẩn bảo vệ phân loại điện áp thấp.

Chấp nhận thành công về an toàn điện: Phân đoạn mạch hợp lý, lựa chọn thiết bị phù hợp và cơ chế bảo vệ nhạy cảm đã đảm bảo hoàn thành thành công việc nâng cấp hệ thống điện cho khu dân cư cũ.

VI. Tóm tắt trường hợp

Bộ ngắt mạch thu nhỏ (MCB) là thiết bị bảo vệ cơ bản, được sử dụng rộng rãi và quan trọng nhất ở đầu cuối của hệ thống phân phối điện hạ áp. Chúng được thiết kế đặc biệt để bảo vệ hệ thống chiếu sáng, ổ cắm và các mạch điện nhỏ trong khu dân cư, thương mại và công nghiệp. Phân biệt so sánh: MCB (bảo vệ đầu cuối) → MCCB (bảo vệ nhánh) → ACB (bảo vệ đường dây chính). Với kích thước nhỏ gọn, khả năng phản hồi nhạy và khả năng điều khiển mạch chi tiết, MCB đóng vai trò là tuyến phòng thủ cuối cùng trong việc ngăn chặn các vụ cháy điện cấp thiết bị đầu cuối và đảm bảo an toàn cá nhân; chúng là thành phần tiêu chuẩn thiết yếu trong tất cả các dự án phân phối điện dân dụng và công nghiệp.

Tại sao chọn Junray Electrical?

Chọn Junray Electrical không chỉ đơn thuần là chọn Nhà cung cấp; đó là lựa chọn một đối tác an toàn đáng tin cậy. Chúng tôi có đội ngũ chuyên nghiệp gồm 50 người, trong đó có 5 kỹ sư báo giá toàn thời gian, có thể cung cấp cho bạn các dịch vụ tùy chỉnh nhanh chóng và chính xác.

Chúng tôi hứa sẽ cung cấp phản hồi nhanh chóng trên toàn cầu 7 × 24 giờ. Nếu bạn đang tìm kiếm một Bộ ngắt mạch thu nhỏ có thể bảo vệ đường dây đầu cuối và tuân thủ các tiêu chuẩn an toàn, đừng chần chừ gì nữa. Hãy liên hệ ngay với chúng tôi để được tư vấn kỹ thuật và báo giá miễn phí, đồng thời để Junray Electrical xây dựng hệ thống phân phối điện an toàn, ổn định và hiệu quả cho bạn.

Câu hỏi thường gặp

Câu hỏi: Sự khác biệt giữa cầu dao loại nhỏ và cầu dao vỏ nhựa là gì?

Trả lời: Sự khác biệt chính nằm ở quy mô và kịch bản ứng dụng. Bộ ngắt mạch thu nhỏ có kích thước nhỏ hơn và phù hợp để lắp đặt trên đường ray hộp phân phối. Nó chủ yếu được sử dụng để bảo vệ các đường dây đầu cuối (chẳng hạn như đèn chiếu sáng gia đình và ổ cắm), và có giá thành rẻ hơn. Trong khi cầu dao vỏ nhựa có kích thước lớn hơn và chủ yếu được sử dụng để bảo vệ đường dây chính. Để bảo vệ thiết bị đầu cuối, sử dụng cầu dao mini là lựa chọn tiết kiệm và hợp lý nhất.

Câu hỏi: Bộ ngắt mạch này có thể được tùy chỉnh không?

Trả lời: Có, nó có thể. Chúng tôi có thể tùy chỉnh dòng điện định mức (6A - 63A), công suất cắt (6kA - 10kA) và số cực (1P - 4P) theo yêu cầu cụ thể của bạn, để đáp ứng hoàn hảo nhu cầu bảo vệ đường dây đầu cuối của bạn.

Câu hỏi: Việc lắp đặt cầu dao này có phức tạp không?

Trả lời: Chúng tôi áp dụng thiết kế lắp đặt đường ray tiêu chuẩn. Chỉ cần lắp nó vào ray tiêu chuẩn của hộp phân phối và kết nối các đường vào và ra. Không cần các công cụ phức tạp, giúp rút ngắn đáng kể thời gian xây dựng.
