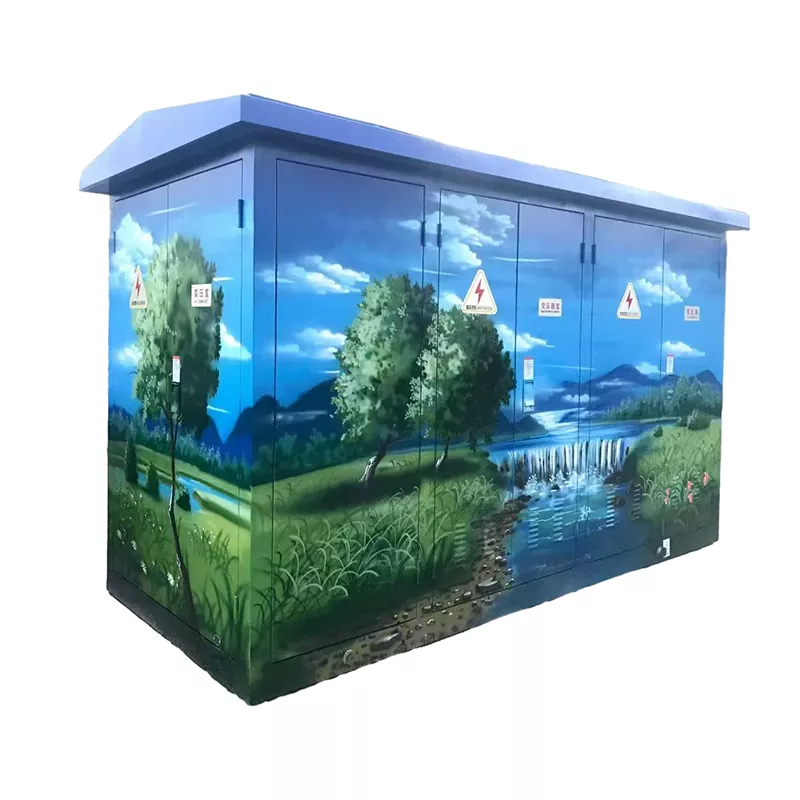

Hộp nhánh cáp DFW-12

Hộp nhánh cáp Junray Electrical DFW-12 là một giải pháp nhỏ gọn, tiết kiệm chi phí để chia cáp 10kV thành nhiều nhánh mà không cần Thiết bị chính vòng (RMU). Được thiết kế để lắp đặt trực tiếp ngoài trời, nó có vỏ kín hoàn toàn, các tùy chọn bảo vệ IP33/IP54/IP67, kết cấu bằng thép không gỉ 304 và lớp sơn tĩnh điện chống lão hóa có thể chịu được nắng và mưa. Hỗ trợ từ 2 đến 6 nhánh, nó cho phép cài đặt plug-and-play nhanh chóng mà không cần các công cụ chuyên dụng—giảm cả chi phí thiết bị và chi phí kỹ thuật dân dụng. Thích hợp cho mạng cáp đô thị, phân phối nông thôn, cáp quang điện, công trường và khu công nghiệp.

Tính năng sản phẩm

Phân nhánh cáp:Được thiết kế để chia một cáp 10kV thành nhiều nhánh, giải pháp này cho phép khai thác cáp mà không cần phải xây dựng Thiết bị chính vòng (RMU) riêng biệt, khiến nó hoàn toàn phù hợp với các mạng phân phối điện dựa trên cáp.

Dấu chân nhỏ gọn: Với kích thước cực kỳ nhỏ gọn và yêu cầu về không gian tối thiểu, Hộp nhánh cáp DFW-12 lý tưởng để lắp đặt ở những địa điểm nhỏ ven đường hoặc ngoài trời. Bằng cách tránh nhu cầu về địa điểm lắp đặt lớn, nó giúp giảm đáng kể chi phí thu hồi đất.

Hiệu quả về chi phí: Cung cấp mức chi phí thấp hơn so với Thiết bị chính vòng tròn truyền thống, giải pháp này mang lại tính kinh tế cao cho các ứng dụng phân nhánh cáp. Thay vì phải chịu chi phí cao khi mua RMU, một hộp phân nhánh là đủ - nhờ đó tiết kiệm được chi phí đáng kể.

Cài đặt thuận tiện: Tạo điều kiện triển khai nhanh chóng, quá trình cài đặt rất thuận tiện; chỉ cần kết nối cáp là thiết bị đã sẵn sàng để sử dụng ngay. Thiết lập hợp lý này đòi hỏi thời gian và công sức tối thiểu, khiến nó trở thành lựa chọn lý tưởng cho các dự án tiến độ nhanh.

Thông số kỹ thuật

Chi tiết thủ công chính xác

1. Đầu nối cáp: Đầu nối cáp chuyên dụng tạo điều kiện cho các kết nối và nhánh rẽ đáng tin cậy.

2. Bảo vệ ngoài trời: Cấp bảo vệ được xếp hạng IP54 đảm bảo khả năng chống nước và bụi, giúp Hộp nhánh cáp DFW-12 phù hợp với môi trường ngoài trời.

3. Lớp phủ chống lão hóa: Có lớp sơn tĩnh điện ngoài trời chuyên dụng chống lão hóa và chịu được ánh nắng, mưa mà không bị xuống cấp.

4. Vỏ bọc kín: Cấu trúc kín hoàn toàn mang đến khả năng bảo vệ toàn diện chống nước và bụi, bảo vệ các kết nối bên trong.

5. Thiết kế tuân thủ tiêu chuẩn: Được thiết kế để đáp ứng các tiêu chuẩn an toàn đồng thời đảm bảo việc bảo trì và kiểm tra thuận tiện.

Kịch bản áp dụng

Hộp nhánh cáp DFW-12 do Junray Electrical sản xuất phù hợp với:

Mạng cáp đô thị: Lưới cáp đô thị và phân nhánh cáp

Mạng cáp nông thôn: Lưới cáp nông thôn và phân nhánh cáp

Cáp quang điện: Phân nhánh cho hệ thống cáp PV

Cáp công trường: Phân nhánh cho hệ thống cáp công trường

Cáp khu công nghiệp: Phân nhánh cho hệ thống cáp khu công nghiệp

Đảm bảo chất lượng

Được sản xuất tuân thủ nghiêm ngặt các tiêu chuẩn quốc gia dành cho Hộp nhánh cáp DFW-12, mọi thiết bị đều trải qua quá trình kiểm tra điện áp và niêm phong nghiêm ngặt để đảm bảo hoạt động ổn định và an toàn. Chúng tôi cung cấp các cấu hình phân nhánh có thể tùy chỉnh, cho phép bạn đặt mua hộp phân nhánh riêng biệt được điều chỉnh chính xác theo yêu cầu phân nhánh cáp cụ thể của bạn—đảm bảo sự phù hợp hoàn hảo cho nhu cầu ứng dụng của bạn.

Dự án khu công nghiệp ở Nairobi, Kenya

Tổng quan dự án

·Tên dự án: Dự án phân phối cáp cho khu công nghiệp ở Nairobi

·Vị trí: Nairobi, Kenya

·Ngày hoàn thành: Tháng 11 năm 2025

·Quy mô dự án: 12 doanh nghiệp trong khu công nghiệp; 24 hộp nhánh cáp

Sản phẩm đã qua sử dụng

·Model: Hộp nhánh cáp cao thế DFW-12

·Số lượng: 24 chiếc

·Cấu hình: 1 Vào 2 Ra / 1 Vào 4 Ra; Loại tiêu chuẩn; thép không gỉ 304

·Chứng nhận: Chứng nhận CE

·Yêu cầu đặc biệt: Lắp đặt ngoài trời; không cần bảo trì; thích hợp với môi trường nhiệt độ cao của Châu Phi

Giải pháp

Khu công nghiệp ở Kenya yêu cầu hệ thống phân phối cáp với nhiều điểm kết nối. Do khả năng bảo trì tại địa phương còn hạn chế nên nhu cầu cao về độ tin cậy của thiết bị và yêu cầu bảo trì thấp. Chúng tôi cung cấp giải pháp xuất DFW-12:

1. Khả năng thích ứng môi trường mạnh mẽ

·Mức bảo vệ IP67 và cấu trúc kín hoàn toàn; phù hợp với điều kiện nóng và bụi của Châu Phi

· Vỏ thép không gỉ 304 có khả năng chống ăn mòn tuyệt vời

·Phạm vi nhiệt độ hoạt động rộng (-40°C đến +60°C); hoạt động ổn định ở nhiệt độ cao

·Thiết kế không cần bảo trì, giảm đáng kể chi phí bảo trì

2. Cài đặt dễ dàng

·Nhỏ gọn và nhẹ; thuận tiện cho việc vận chuyển và lắp đặt

· Đầu nối cáp cắm vào cho phép lắp đặt nhanh chóng và đơn giản

·Không cần dụng cụ chuyên dụng; việc lắp đặt có thể được thực hiện bởi thợ điện địa phương

· Loại bỏ nhu cầu về phòng chuyển mạch chuyên dụng, tiết kiệm chi phí xây dựng dân dụng

3. Hiệu quả chi phí cao

·Giá cả phải chăng; Rẻ hơn 70% so với việc xây dựng một phòng chuyển mạch

·Chứng nhận CE, đảm bảo chất lượng

·Công nghệ trưởng thành với ứng dụng rộng rãi toàn cầu

·Tài liệu kỹ thuật hoàn chỉnh được cung cấp bằng tiếng Anh

Phản hồi của khách hàng

"Chúng tôi cần một giải pháp phân phối cáp đáng tin cậy và hiệu quả về mặt chi phí cho khu công nghiệp của chúng tôi ở Nairobi. Hộp nhánh cáp DFW-12 của Junray rất hoàn hảo — dễ lắp đặt, không cần xây dựng phòng chuyển mạch và hoàn toàn không cần bảo trì. Chúng đã chạy được 4 tháng rồi, ngay cả trong thời tiết nóng và bụi bặm, và mọi thứ đều hoạt động hoàn hảo. Giá cả cũng rất cạnh tranh. Rất đáng đồng tiền bỏ ra."

--- Giám đốc Điều hành, Khu công nghiệp Kenya

Nghiên cứu trường hợp dự án trang bị thêm

Dự án này liên quan đến việc chuyển đổi đường dây trên không thành cáp ngầm trong khu dân cư đô thị cũ. Hệ thống 10kV ban đầu sử dụng dây dẫn trần trên không; hệ thống dây điện lộn xộn, tỷ lệ sự cố cao, hệ thống rất dễ bị ảnh hưởng bởi cây cối và điều kiện thời tiết, không đáp ứng yêu cầu mở rộng công suất và cung cấp điện an toàn trên địa bàn. Việc trang bị thêm sẽ thay thế tất cả đường dây trên không bằng cáp ngầm. Cần có thiết bị chuyển mạch nhánh điện áp cao tại các nút tải để hỗ trợ phân nhánh cáp, kết nối mạng vòng và phân đoạn/cách ly lỗi.

Khu vực dự án bao gồm nhiều tòa nhà dân cư cao tầng, cơ sở thương mại và hệ thống chiếu sáng công cộng, đặc trưng bởi phụ tải tập trung và yêu cầu nghiêm ngặt về độ tin cậy cung cấp điện. Do đường hẹp và cảnh quan dày đặc, địa điểm này không phù hợp với các trạm chuyển mạch quy mô lớn hoặc phòng chuyển mạch điện áp cao trong nhà; do đó, các hộp nhánh cáp cách điện hoàn toàn ngoài trời DFW-12 đã được chọn làm thiết bị phân phối nút.

Các vấn đề trước khi trang bị thêm

Các đường dây trên không ban đầu có khả năng cách nhiệt kém, khiến chúng dễ bị vấp và đoản mạch khi có giông bão, dẫn đến tỷ lệ hỏng hóc hàng năm cao.

Các kết nối nhánh đường dây trên không bị lộ, dẫn đến quá trình oxy hóa và quá nhiệt theo thời gian, gây nguy hiểm cho sự an toàn.

Không có nút phân đoạn hoặc cách ly; sự cố một điểm đã gây mất điện trên toàn bộ đoạn đường dây, dẫn đến gián đoạn dịch vụ trên diện rộng.

Việc mở rộng công suất đường dây gặp khó khăn, khiến không thể đáp ứng nhu cầu tải ngày càng tăng từ các trạm sạc xe điện, thang máy và hệ thống chiếu sáng mới.

Đường dây trên cao làm mất mỹ quan đô thị, không đáp ứng được các tiêu chuẩn về ngầm hóa và cải thiện cảnh quan đô thị.

Kế hoạch cấu hình thiết bị

Dựa trên cách bố trí nút của địa điểm và khả năng phân phối điện, các hộp nhánh cáp ngoài trời DFW-12 10kV đã được lắp đặt tại nhiều vị trí dọc theo tuyến. Các thiết bị này có công tắc ngắt tải SF6, hỗ trợ cấu hình mạng vòng và phân đoạn/cách ly lỗi, có dòng điện định mức 630A và là thiết bị được cách điện hoàn toàn, được niêm phong hoàn toàn ngoài trời. Thông số kỹ thuật chính:

Model: Hộp nhánh cáp cao áp ngoài trời DFW-12

Điện áp định mức: 12kV (đối với mạng phân phối 10kV)

Dòng điện định mức: 630A

Cấu trúc: Dàn đứng ngoài trời, cách nhiệt hoàn toàn, khép kín, không cần bảo trì

Các tính năng chức năng: Kết nối mạng vòng, phân nhánh cáp, phân đoạn và cách ly lỗi, chỉ báo đường dây trực tiếp, chỉ báo lỗi

Xếp hạng bảo vệ: IP44 (thích hợp với môi trường ngoài trời có mưa, tuyết, ngưng tụ và bụi); Đầu vào/ra cáp: Phân nhánh nhiều mạch để đáp ứng nhu cầu chuyển đổi cáp cục bộ

Kịch bản cài đặt và ứng dụng

Đơn vị được lắp đặt tại các không gian xanh sẵn có dọc các tuyến đường dân cư; nó không yêu cầu nhà ở chuyên dụng hoặc nền móng kỹ thuật dân dụng rộng rãi, dẫn đến diện tích nhỏ và thời gian xây dựng ngắn. Hộp nhánh DFW-12 phân đoạn cáp chính và định tuyến nguồn điện đến các phòng phân phối tòa nhà riêng lẻ và các trạm biến áp kiểu hộp, tạo ra cấu trúc cung cấp điện mạng vòng cho phép "phân đoạn lỗi mà không gây nhiễu lẫn nhau".

Kết quả hoạt động sau khi trang bị thêm

Độ tin cậy cung cấp điện được cải thiện đáng kể: Loại bỏ các lỗi đường dây trên không; không xảy ra vấp ngã trong mùa giông bão; tỷ lệ lỗi đường dây giảm hơn 95%.

Phạm vi lỗi có thể kiểm soát: Tận dụng khả năng phân đoạn và cách ly của hộp nhánh, lỗi một điểm chỉ cách ly phần bị ảnh hưởng trong khi vẫn duy trì nguồn điện cho các khu vực khác, giảm đáng kể phạm vi mất điện.

Vận hành an toàn và ổn định: Cấu trúc kín, cách nhiệt hoàn toàn giúp loại bỏ các vấn đề như oxy hóa, quá nhiệt hoặc rò rỉ tại các kết nối hở; nó cung cấp khả năng chống ăn mòn và ngưng tụ ngoài trời, đảm bảo hoạt động lâu dài, không cần bảo trì.

Mở rộng công suất linh hoạt: Thiết kế nhánh nhiều mạch cho phép kết nối trực tiếp các tải mới, trạm sạc EV hoặc các yêu cầu nguồn điện bổ sung tại hộp nhánh, loại bỏ nhu cầu đào hoặc đi dây rộng rãi.

Diện mạo đô thị gọn gàng, ngăn nắp: Toàn bộ dây cáp được ngầm hóa, loại bỏ các đường dây trên không lộn xộn, đáp ứng yêu cầu tiêu chuẩn hóa và nâng cao thẩm mỹ mạng lưới phân phối đô thị.

Hộp nhánh cáp ngoài trời DFW-12 là lựa chọn ưu tiên để chuyển đổi mạng phân phối 10kV đô thị sang cáp ngầm, nâng cấp các khu dân cư cũ và quản lý phân phối tải trên khắp các quận. So với các trạm chuyển mạch truyền thống và thiết bị chuyển mạch điện áp cao, giải pháp này có kích thước nhỏ gọn, chi phí thấp hơn, lắp đặt nhanh chóng và thiết kế không cần bảo trì, đồng thời cung cấp khả năng mạng vòng mạnh mẽ. Nó phù hợp lý tưởng cho các không gian đô thị hạn chế, khu dân cư, khu thương mại và khu công nghiệp, nâng cao hiệu quả độ tin cậy của phân phối điện và đơn giản hóa việc vận hành và bảo trì.
