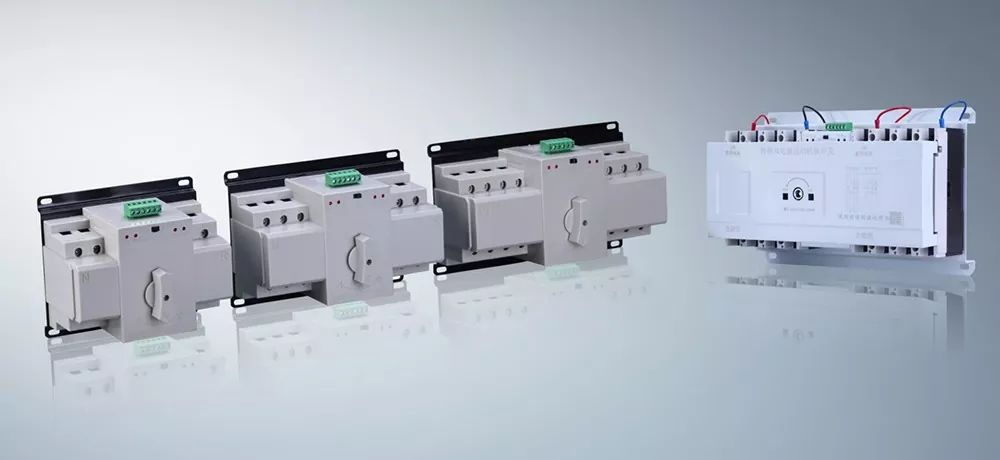

PC chuyển nguồn tự động nguồn kép ATS

Trong các tình huống như bệnh viện, trung tâm dữ liệu và tòa nhà văn phòng cao cấp, việc mất điện dù chỉ một giây có thể gây ra những tổn thất không thể khắc phục - việc tắt thiết bị y tế ảnh hưởng đến việc điều trị, thời gian ngừng hoạt động của máy chủ dẫn đến mất dữ liệu cốt lõi và việc tắt thiết bị sản xuất dẫn đến tổn thất rất lớn. Bộ nguồn kép cấp CB truyền thống bao gồm hai bộ ngắt mạch được kết nối với nhau, không những không đủ khả năng ngắt và không thể xử lý dòng điện ngắn mạch lớn mà còn có tốc độ chuyển mạch chậm (thường là 1000-2500 mili giây), rất dễ gây ra sự cố mở rộng và về cơ bản không thể đáp ứng nhu cầu cung cấp điện có độ tin cậy cao. Switch-PC chuyển nguồn tự động kép ATS với thiết kế tích hợp sẽ bù đắp hoàn toàn những khuyết điểm của sản phẩm cấp CB, xây dựng tuyến phòng thủ an toàn nguồn điện cho các tình huống quan trọng và đảm bảo cung cấp điện mỗi giây.

Trực tiếp giải quyết nhu cầu cốt lõi về cung cấp điện có độ tin cậy cao

PC chuyển nguồn tự động nguồn kép ATS tập trung vào "độ tin cậy, tốc độ và hiệu quả". Mỗi lợi thế đều phù hợp chính xác với mối quan tâm cốt lõi của người mua, khiến nó trở nên cạnh tranh hơn so với cấp CB, phù hợp hơn với nhu cầu thực tế của các tình huống có nhu cầu cao và mang lại sự yên tâm hơn cho cả việc mua và sử dụng.

Cấu trúc tích hợp cấp PC, cắt đáng tin cậy hơn: Áp dụng thiết kế tích hợp, nó khác với cấu trúc thô của cấp CB nơi hai cầu dao được kết nối. Không có mối nguy hiểm cơ học trượt hoặc tái tham gia và khả năng vấp ngã của nó vượt xa mức CB. Nó có thể dễ dàng ngắt dòng điện ngắn mạch lớn, ngăn chặn hiệu quả sự mở rộng của sự cố và phù hợp với các tình huống quan trọng có yêu cầu công suất cắt cao. Nó tuân thủ nghiêm ngặt các tiêu chuẩn kép của IEC 60947-6-1 và GB/T 14048.11 cả trong nước và quốc tế, đảm bảo hiệu suất chuyên nghiệp.

Chuyển đổi tự động và nhanh chóng, nguồn điện không bao giờ bị gián đoạn: Được trang bị mô-đun phát hiện thông minh, nó có thể theo dõi trạng thái hoạt động của nguồn điện chính trong thời gian thực. Khi nguồn điện chính bị gián đoạn, nó sẽ ngay lập tức chuyển sang nguồn điện dự phòng. Tốc độ chuyển đổi nhanh hơn nhiều so với cấp CB, đáp ứng yêu cầu chuyển đổi mức mili giây trong các tình huống quan trọng. Không cần vận hành thủ công trong suốt quá trình, đảm bảo cung cấp điện liên tục và giải quyết hoàn hảo các điểm yếu cốt lõi là "không mất điện" trong bệnh viện và trung tâm dữ liệu, bảo vệ hoạt động liên tục của các thiết bị quan trọng.

Độ ổn định cao và sai sót thấp, bảo trì thuận tiện hơn: Thiết kế cấu trúc tích hợp giúp đơn giản hóa cấu trúc cơ khí bên trong, giúp vận hành ổn định hơn, tỷ lệ lỗi thấp hơn nhiều so với cấp CB. Không cần bảo trì thường xuyên, giảm đáng kể chi phí bảo trì sau này. Đồng thời, nó tương thích với môi trường hoạt động khắc nghiệt, đảm bảo hiệu suất ổn định ngay cả khi hoạt động liên tục trong thời gian dài, loại bỏ hoàn toàn những lo ngại của người mua về độ tin cậy của thiết bị.

Thông số kỹ thuật

Giới thiệu chi tiết

Junray Electrical tuân thủ nguyên tắc chất lượng và chú ý đến từng chi tiết. Với tay nghề chuyên nghiệp, nó đảm bảo hoạt động ổn định lâu dài của Bộ chuyển nguồn tự động ATS Dual Power - PC. Thông qua sự chú ý tỉ mỉ đến từng chi tiết, nó giúp loại bỏ những lo lắng khi mua hàng. Cấu trúc tích hợp cấp PC có khả năng ngắt cao hơn và hoạt động đáng tin cậy hơn, loại bỏ hoàn toàn những nhược điểm của cấu trúc ghép cấp CB; thiết kế chuyển mạch tự động thông minh theo dõi trạng thái nguồn điện theo thời gian thực, chuyển mạch chính xác và nhanh chóng, đảm bảo nguồn điện không bị gián đoạn; cơ chế vận hành đáng tin cậy đảm bảo thao tác đóng mở chính xác, chuyển mạch mượt mà không có độ trễ và tỷ lệ hỏng hóc cực thấp; Thiết kế lắp đặt tiêu chuẩn hóa cho phép lắp đặt trực tiếp vào hộp phân phối và tủ điều khiển, giúp việc lắp đặt thuận tiện, tiết kiệm thời gian lắp đặt và chi phí nhân công, phù hợp với nhiều cách bố trí tủ phân phối khác nhau.

Được thiết kế riêng cho các tình huống có độ tin cậy cao

Bộ chuyển mạch tự động nguồn kép ATS-PC, với ưu điểm cốt lõi là độ tin cậy cao và chuyển mạch nhanh, được áp dụng rộng rãi cho các tình huống khác nhau đòi hỏi độ tin cậy nguồn điện cao. Mỗi kịch bản có thể được kết hợp chính xác với yêu cầu, đảm bảo cung cấp điện an toàn hơn và thực sự đạt được mục tiêu "theo yêu cầu riêng". Trong các kịch bản phân phối điện của bệnh viện, nó được điều chỉnh để cung cấp điện cho các thiết bị y tế khác nhau trong bệnh viện, đảm bảo hoạt động liên tục của thiết bị phẫu thuật và các đơn vị chăm sóc đặc biệt, bảo vệ an toàn tính mạng và tuân thủ các tiêu chuẩn điện của cơ sở y tế GB 16895.24-2005; trong các kịch bản trung tâm dữ liệu, nó được điều chỉnh phù hợp với các thiết bị cốt lõi như máy chủ và thiết bị chuyển mạch, tránh mất dữ liệu và gián đoạn kinh doanh do mất điện; trong các kịch bản xây dựng khu dân cư và văn phòng, nó được điều chỉnh để phù hợp với việc cung cấp điện cho cư dân cao tầng và văn phòng thương mại, đảm bảo cuộc sống hàng ngày và hoạt động văn phòng không bị ảnh hưởng; trong các kịch bản chuyển đổi năng lượng kép quang điện, nó thích ứng với việc chuyển đổi giữa hệ thống quang điện và nguồn điện dự phòng, đảm bảo cung cấp năng lượng quang điện ổn định và tuân thủ các tiêu chuẩn kết nối trạm quang điện GB/T 19964-2012.

Đảm bảo tùy chỉnh

Là nhà sản xuất, nhà cung cấp và nhà máy sản xuất Bộ chuyển mạch tự động nguồn kép ATS chuyên nghiệp tại Trung Quốc, Junray Electrical tuân thủ nghiêm ngặt tiêu chuẩn quốc gia về thiết bị chuyển mạch tự động nguồn kép cấp PC (GB/T 14048.11-2024). Mỗi thiết bị đều trải qua ba bài kiểm tra cốt lõi: gỡ lỗi khi bật nguồn, kiểm tra chuyển mạch và kiểm tra ngắt mạch để đảm bảo rằng mọi thiết bị hoàn thiện tại nhà máy đều có thể hoạt động ổn định và có thể vượt qua quá trình nghiệm thu dự án một cách suôn sẻ. Chúng tôi cung cấp tùy chỉnh số lượng liên lạc và hiện tại. Dựa trên yêu cầu chuyển đổi nguồn kép của bạn, chúng tôi có thể sản xuất thiết bị độc quyền theo yêu cầu riêng. Cho dù bạn đang ở bệnh viện, trung tâm dữ liệu hay dự án quang điện, nó đều có thể được điều chỉnh chính xác, cho phép mua sắm mà không cần lo lắng.

Tại sao chọn chúng tôi?

So với các sản phẩm tương tự của các nhà sản xuất khác, chúng tôi hiểu sâu hơn về các yêu cầu cốt lõi đối với các tình huống cung cấp điện có độ tin cậy cao và có thể giải quyết tốt hơn mối quan tâm thực tế của người mua. Lựa chọn Switch-PC chuyển nguồn tự động ATS của Junray Electrical là chọn sự tiện lợi, an tâm và bảo mật.

Chứng thực thế mạnh chuyên môn: Với nhiều năm nghiên cứu và sản xuất chuyên sâu về thiết bị phân phối điện có độ tin cậy cao, chúng tôi có hệ thống R&D, sản xuất và kiểm tra chất lượng hoàn chỉnh, đáp ứng cả tiêu chuẩn quốc tế và trong nước, đảm bảo chất lượng.

Ưu điểm khác biệt rõ ràng: Thiết kế tích hợp ở cấp độ PC mạnh hơn, chuyển mạch nhanh hơn và đáng tin cậy hơn so với cầu dao cấp CB, giải quyết chính xác các điểm yếu về nguồn điện trong các tình huống chính.

Dịch vụ tùy chỉnh: Hỗ trợ tùy chỉnh số lượng mạch và dòng điện, phù hợp với các nhu cầu kịch bản khác nhau, từ chối "một kích cỡ phù hợp cho tất cả";

Dịch vụ toàn diện và chu đáo: Cung cấp hướng dẫn lựa chọn chuyên nghiệp trước khi bán hàng, hỗ trợ lắp đặt và vận hành sau bán hàng, đảm bảo quá trình mua và sử dụng diễn ra suôn sẻ, tạo điều kiện thuận lợi cho tiến độ dự án diễn ra suôn sẻ.

Hãy liên hệ với chúng tôi ngay bây giờ, nắm bắt lựa chọn hàng đầu này cho thiết bị chuyển mạch nguồn kép có độ tin cậy cao, xây dựng tuyến phòng thủ nguồn điện cho các tình huống chính của bạn, loại bỏ nguy cơ gián đoạn nguồn điện và đảm bảo mọi nguồn điện đều ổn định, an toàn và hiệu quả!

Nghiên cứu trường hợp trang bị thêm

I. Tổng quan dự án

Dự án này liên quan đến việc nâng cấp hệ thống phân phối điện cho tòa nhà nội trú và Đơn vị Chăm sóc Đặc biệt (ICU) của một bệnh viện hạng A. Nó thể hiện kịch bản cung cấp điện "tải Loại I" điển hình, bao gồm các tải quan trọng như hệ thống điện của phòng mổ, thiết bị hỗ trợ sự sống ICU, bộ cung cấp oxy y tế, máy bơm cứu hỏa, thang máy và thiết bị chính xác trong phòng máy chủ trung tâm. Những tải này yêu cầu tính liên tục tuyệt đối—nghiêm cấm việc mất điện và tắt máy tạm thời—đặt ra yêu cầu cực kỳ cao về tốc độ chuyển mạch, tính liên tục của nguồn điện và khả năng chống đột biến/tác động. Hệ thống ban đầu sử dụng các công tắc nguồn kép loại CB tiêu chuẩn, có tốc độ chuyển mạch chậm, dễ bị vấp do dòng điện chạy vào cao và chuyển mạch sai do sụt giảm điện áp trong thời gian ngắn. Sự biến động của lưới điện thường xuyên khiến các thiết bị y tế chính xác phải khởi động lại và việc truyền dữ liệu bị gián đoạn, không đáp ứng được các tiêu chuẩn về cung cấp điện liên tục cần thiết cho phụ tải Loại I.

Để tuân thủ các quy định bắt buộc đối với tải Loại I và đảm bảo hoạt động liên tục của thiết bị an toàn sinh mạng, hệ thống đã được nâng cấp toàn bộ lên thiết bị chuyển mạch tự động nguồn kép tích hợp loại PC. Điều này cho phép chuyển đổi nhanh chóng giữa hai nguồn điện tiện ích độc lập và một máy phát dự phòng, đảm bảo không bị gián đoạn nguồn điện, không bị vấp nhầm và độ tin cậy vận hành tuyệt đối.

II. Các vấn đề trước khi trang bị thêm

Cấu trúc cấp CB thiếu khả năng chống va đập và dễ bị ngắt sai: Do lắp ráp dựa trên cầu dao, dòng điện khởi động từ động cơ khởi động và biến động tức thời của lưới điện có thể dễ dàng gây ra ngắt sai, cắt điện cho các thiết bị quan trọng.

Tốc độ chuyển đổi chậm không phù hợp với thiết bị chính xác: Thời gian chuyển đổi loại CB dao động từ 1 đến 2 giây, vượt quá khả năng chịu tổn thất điện năng của máy chủ và thiết bị y tế chính xác, thường dẫn đến việc khởi động lại thiết bị và mất dữ liệu.

Không đáp ứng các tiêu chuẩn chấp nhận tải Loại I: Các quy định nghiêm cấm việc sử dụng thiết bị chuyển mạch loại CB cho tải Loại I—bao gồm máy bơm chữa cháy, thang máy và thiết bị phòng máy chủ lõi—tạo ra vấn đề tuân thủ nghiêm trọng.

Nguy cơ đấu nối song song cao: Cơ cấu khóa liên động của cụm cầu dao kép thiếu độ chính xác; hao mòn cơ học lâu dài tạo ra nguy cơ hai nguồn điện vô tình kết nối song song.

Độ ổn định kém khi tải nặng: Các tiếp điểm dễ bị quá nhiệt và rung trong quá trình khởi động và tắt tải công suất cao, ảnh hưởng đến tính liên tục của nguồn điện.

III. Kế hoạch cấu hình thiết bị

Tuân theo các tiêu chuẩn của bệnh viện về phụ tải điện "Loại I" và các yêu cầu an toàn cháy nổ đối với các phụ tải quan trọng, các tủ phân phối điện cốt lõi sử dụng công tắc chuyển nguồn tự động kép tích hợp loại PC (ATS). Với cấu trúc công tắc tải thuần túy không có cơ cấu ngắt mạch, các thiết bị này có khả năng chịu dòng điện đột biến cao, tốc độ chuyển mạch nhanh và khóa liên động cơ học chính xác, khiến chúng trở nên lý tưởng cho các tải quan trọng, không bị gián đoạn.

Thông số kỹ thuật thiết bị cốt lõi

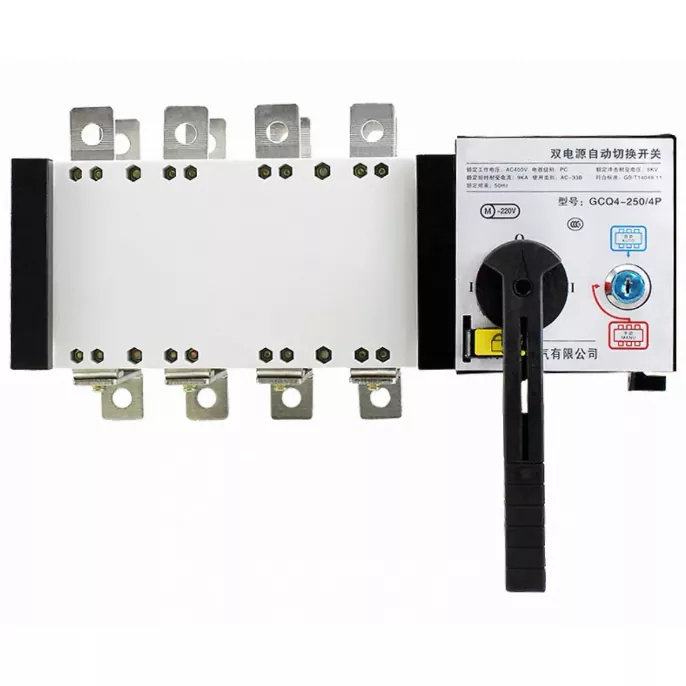

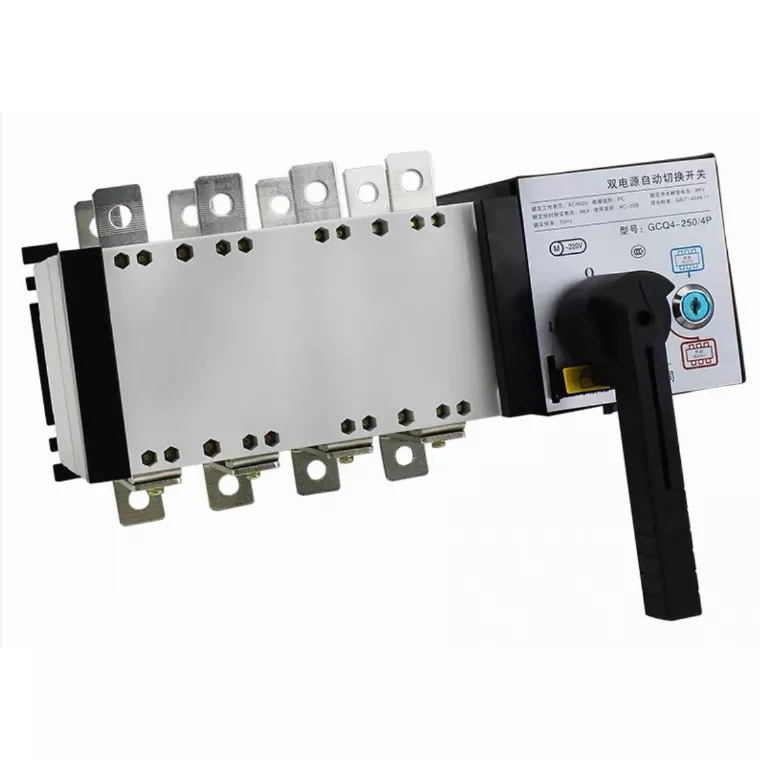

Model: Công tắc chuyển nguồn tự động kép tích hợp PC-class (ATS)

Điện áp định mức: AC 380V/220V

Dòng định mức: 160A–250A (thích hợp cho nguồn điện chính của bệnh viện và tải phòng máy chủ)

Đặc điểm kết cấu: Thiết kế đơn vị tích hợp; không có bộ ngắt mạch độc lập; không có cơ chế ngắt quá tải

Tốc độ chuyển đổi: Chuyển đổi cực nhanh (0,1–0,5 giây); đáp ứng yêu cầu vận hành liên tục của thiết bị chính xác

Dung sai: Chịu được dòng điện khởi động động cơ; không bị vấp hoặc vận hành sai khi quá tải ngắn hạn

Phương pháp khóa liên động: Khóa liên động cơ-điện chính xác; ngăn chặn hoàn toàn việc kết nối song song của hai nguồn điện

Tải áp dụng: Tải bệnh viện loại I, máy bơm chữa cháy, thang máy, trung tâm dữ liệu và thiết bị quan trọng cần nguồn điện liên tục

IV. Điểm nổi bật của ứng dụng

Cấu trúc tích hợp, loại bỏ sự vấp ngã sai: Thiết kế cấp PC loại trừ các chức năng vấp quá tải/ngắn mạch; thiết bị chỉ xử lý việc chuyển đổi và không ngắt khi không cần thiết, giải quyết hiệu quả các sự cố mất điện do dòng điện tăng vọt trong thiết bị quan trọng.

Chuyển đổi cực nhanh, thực sự không bị gián đoạn: Chuyển đổi ở mức mili giây đảm bảo chuyển đổi liền mạch khi lưới điện nhấp nháy hoặc sụt điện áp tạm thời, ngăn chặn việc khởi động lại hoặc mất dữ liệu cho thiết bị CNTT và y tế chính xác.

Khả năng chịu đột biến vượt trội: Được thiết kế để chịu được các đợt khởi động từ máy bơm nước, thang máy và máy móc lớn; dung sai vượt xa tiêu chuẩn cấp CB; hoạt động ổn định, mát mẻ trong điều kiện tải nặng.

Khóa liên động có độ tin cậy cao: Cấu trúc khóa liên động cơ học tích hợp chính xác giúp giảm thiểu mài mòn; đảm bảo hoạt động trơn tru, không bị kẹt trong thời gian dài và không có rủi ro kết nối nguồn điện song song.

Tuân thủ các Tiêu chuẩn Tải bắt buộc Loại I: Đáp ứng các yêu cầu quy định nghiêm ngặt (quy tắc an toàn về điện và cháy nổ trong tòa nhà) bắt buộc sử dụng các công tắc nguồn kép loại PC cho các tải Loại I quan trọng; đảm bảo tỷ lệ đậu kiểm tra 100%. V. Hiệu quả hoạt động sau khi trang bị thêm

Nguồn cung cấp điện thực sự không bị gián đoạn cho các thiết bị quan trọng: Thiết bị y tế, phòng máy chủ và hệ thống an toàn phòng cháy chữa cháy không có thời gian ngừng hoạt động và không khởi động lại trong nhiều biến động của lưới điện, mất điện tạm thời và thử nghiệm chuyển đổi máy phát điện.

Loại bỏ hoàn toàn tình trạng vấp ngã phiền toái: Dòng điện khởi động và tình trạng quá tải ngắn hạn không còn gây ra hiện tượng ngắt kết nối ngẫu nhiên; độ ổn định nguồn điện đạt 100%.

Chuyển mạch chính xác mà không bị giật hoặc quá nhiệt: Các tiếp điểm vẫn ổn định và mức tăng nhiệt độ vẫn ở trong giới hạn bình thường khi vận hành tải nặng trong thời gian dài; không xảy ra hiện tượng kẹt máy hoặc tiếng ồn bất thường.

Tuân thủ đầy đủ các tiêu chuẩn chấp nhận về an toàn cháy nổ và y tế: Cấu hình tuân thủ cho tải Loại I và logic chuyển mạch đáng tin cậy đảm bảo hoàn thành thành công các cuộc kiểm tra nghiệm thu chuyên ngành.

Tỷ lệ hỏng hóc khi bảo trì cực kỳ thấp: Cấu trúc đơn giản, không có các bộ phận dễ bị vấp ngã và tuổi thọ cơ học dài dẫn đến chi phí bảo trì dài hạn ở mức tối thiểu.

VI. Tóm tắt trường hợp

Thiết bị truyền nguồn kép loại PC được thiết kế dành riêng cho tải Loại I, máy bơm cứu hỏa, thang máy, bệnh viện, trung tâm dữ liệu và phòng máy chủ quan trọng. Những ưu điểm chính bao gồm cấu trúc tích hợp, không có cơ chế ngắt, khả năng chống đột biến cao, tốc độ chuyển mạch nhanh và khả năng chống hoạt động sai. Trong khi các thiết bị loại CB được sử dụng cho các tải Loại II tiêu chuẩn thì các thiết bị loại PC phục vụ các tải Loại I quan trọng, với các vai trò riêng biệt và các tiêu chuẩn quy định nghiêm ngặt cho từng loại. Thiết bị loại PC giải quyết cơ bản các vấn đề như mất điện tạm thời, vấp ngã phiền toái và khởi động lại thiết bị khi có tải quan trọng, đóng vai trò là thành phần cốt lõi để đảm bảo phân phối điện tiêu chuẩn cao và cung cấp điện an toàn, đáng tin cậy trong các tòa nhà.
