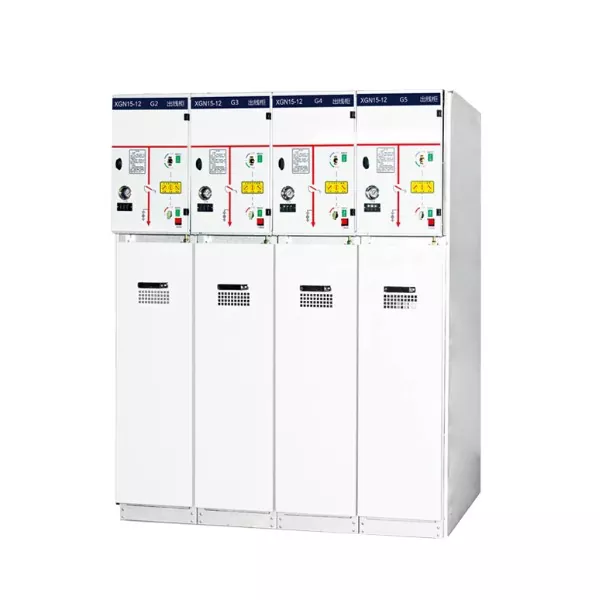

Thiết bị đóng cắt chính vòng cách điện bằng khí XGN15-12

Ở nhiều khu dân cư, nhà máy nhỏ, trạm biến áp nhỏ, không gian dành cho các phòng phân phối là vô cùng hạn chế. Các tủ mạng vòng thông thường có kích thước quá lớn và việc lắp đặt chúng cũng sẽ hạn chế không gian cho các thiết bị khác, khiến không thể lắp đặt đúng cách. Hơn nữa, Thiết bị chính vòng tròn có thể trích xuất đắt tiền và có hiệu suất chi phí cực thấp cho các kịch bản phân phối mạng vòng nhỏ, dẫn đến lãng phí chi phí. Thiết bị đóng cắt chính vòng cách điện bằng khí XGN15-12 được thiết kế đặc biệt cho kịch bản phân phối mạng vòng 10kV siêu nhỏ này. Với thiết kế cực kỳ đông đúc, hiệu suất đáng tin cậy và giá cả phải chăng, nó giải quyết chính xác các điểm yếu cốt lõi là "không đủ không gian và chi phí cao", cho phép các phòng phân phối siêu nhỏ đạt được khả năng phân phối mạng vòng ổn định và an toàn.

Thông số kỹ thuật

Ưu điểm cốt lõi của sản phẩm

Thiết bị đóng cắt chính vòng cách điện bằng khí XGN15-12 kết hợp giữa sự nhỏ gọn, độ tin cậy và tính kinh tế, mỗi khía cạnh đều giải quyết một cách hiệu quả các vấn đề thực tế.

Được trang bị công tắc tải SF6, nó hoạt động ổn định và đáng tin cậy hơn: Lõi sử dụng công tắc tải SF6, với khí SF6 đóng vai trò là môi trường cách điện và dập hồ quang. Khả năng dập hồ quang vượt xa các công tắc chân không thông thường và hiệu suất cách nhiệt rất tuyệt vời. Trong quá trình vận hành, tỷ lệ hỏng hóc cực kỳ thấp, không cần bảo trì thường xuyên. Nó hoàn toàn phù hợp với kịch bản phân phối mạng vòng 10kV và còn có đặc tính không cần bảo trì trong 20 năm, giúp giảm đáng kể chi phí bảo trì sau này và giúp người mua sử dụng dễ dàng hơn.

Thiết kế siêu nhỏ gọn, giảm diện tích 30%: Áp dụng cấu trúc mạng vòng cố định dạng hộp, thiết kế đã được tối ưu hóa để làm cho tủ nhỏ gọn nhất có thể. Âm lượng nhỏ hơn 30% so với tủ mạng vòng XGN66 thông thường. Cấu trúc nhỏ gọn mà không làm giảm hiệu suất. Ngay cả trong phòng phân phối siêu nhỏ bị hạn chế về không gian, nó có thể được đặt dễ dàng mà không cần sửa đổi phòng phân phối, tiết kiệm đáng kể không gian sàn và giải quyết vấn đề cốt lõi là “không có đủ không gian” đối với các tủ mạng vòng thông thường.

Cấu trúc dành riêng cho mạng vòng, cung cấp điện ổn định không bị gián đoạn: Sử dụng cấu trúc mạng vòng chuyên nghiệp, nó hoàn toàn phù hợp với hệ thống phân phối mạng vòng 10kV. Nó có thể đạt được nguồn cung cấp năng lượng hai chiều. Khi một mạch bị hỏng, nó có thể tự động chuyển sang mạch khác, tránh tình trạng mất điện một cách hiệu quả và đảm bảo cung cấp điện bình thường trong các tình huống như khu dân cư và nhà máy nhỏ. Nó đặc biệt phù hợp với các kịch bản quy mô nhỏ với các yêu cầu cơ bản về tính liên tục của nguồn điện.

Lựa chọn hiệu quả chi phí cao, chi phí trực tiếp giảm 50%: So với tủ công tắc KYN28, giá giảm trực tiếp 50%. Nó loại bỏ các chức năng dư thừa và tập trung vào các yêu cầu cốt lõi của phân phối mạng vòng nhỏ. Không cần tốn nhiều tiền cho các thiết bị phức tạp, nó có thể có được giải pháp phân phối mạng vòng ổn định và đáng tin cậy với chi phí thấp hơn, giảm đáng kể ngân sách mua sắm và cải thiện hiệu quả chi phí của dự án.

Đảm bảo chất lượng chuyên nghiệp

Junray Electrical, với tư cách là Nhà sản xuất, Nhà cung cấp và Nhà máy chuyên nghiệp tại Trung Quốc, đã tham gia sâu vào việc nghiên cứu và sản xuất thiết bị phân phối trong nhiều năm. Nó tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế và trong nước như IEC 62271-200 và GB/T 3906. Mỗi Thiết bị đóng cắt chính vòng cách điện bằng khí XGN15-12 đều đã trải qua các thử nghiệm cách điện và độ bền điện áp nghiêm ngặt, đảm bảo chất lượng cao. Chúng tôi áp dụng thiết kế đơn vị tiêu chuẩn hóa và tủ được sản xuất chính xác từ các tấm thép chất lượng cao. Nó có độ bền cơ học cao, với mức bảo vệ IP3X, có thể ngăn chặn bụi xâm nhập một cách hiệu quả và bảo vệ các bộ phận điện áp cao bên trong. Nó được trang bị các thiết bị khóa liên động năm phòng ngừa cơ học để ngăn chặn hoạt động sai và đảm bảo an toàn cho nhân viên bảo trì. Việc sử dụng bên trong các đầu cáp cách điện bằng cao su silicon đúc sẵn giúp cho việc lắp đặt trở nên thuận tiện và trong quá trình bảo trì, chúng có thể được tháo rời và khôi phục nhanh chóng, thích ứng hơn nữa với yêu cầu sử dụng của các tình huống quy mô nhỏ.

Chuyển thể cảnh phổ quát

Thiết bị đóng cắt chính vòng cách điện bằng khí XGN15-12 tương thích rộng rãi với nhiều kịch bản phân phối mạng vòng 10kV siêu nhỏ khác nhau, đáp ứng chính xác nhu cầu điện năng của các kịch bản khác nhau mà không cần sửa đổi bổ sung và có thể được đưa vào sử dụng trực tiếp.

Đối với các kịch bản phân phối khu dân cư, nó tương thích với các phòng phân phối siêu nhỏ trong khu dân cư để phân phối mạng vòng 10kV, quy mô nhỏ và không chiếm dụng, đảm bảo cung cấp điện ổn định cho cư dân;

Đối với các nhà máy nhỏ, tương thích với mạng phân phối vòng 10kV dành cho nhà máy nhỏ, phụ tải ổn định, tỷ lệ sự cố thấp, đáp ứng nhu cầu điện năng của nhà máy phục vụ sản xuất, đồng thời tiết kiệm không gian phòng phân phối;

Đối với các trạm biến áp nhỏ, nó tương thích với yêu cầu cung cấp điện siêu nhỏ của các trạm biến áp nhỏ 10kV, với nguồn điện mạng vòng ổn định và giảm chi phí vận hành và bảo trì;

Đối với các kịch bản dự án cơ sở hạ tầng nhỏ, nó tương thích với phân phối mạng vòng 10kV cho các dự án cơ sở hạ tầng nhỏ, lắp đặt thuận tiện, bền bỉ và lâu dài, đảm bảo tiến độ thông suốt của các dự án cơ sở hạ tầng.

Về chúng tôi

Junray Electrical có hệ thống R&D, sản xuất và kiểm tra chất lượng hoàn chỉnh. Các thành phần cốt lõi được lựa chọn từ các thương hiệu chất lượng cao. Mỗi Thiết bị đóng cắt chính vòng cách điện bằng khí XGN15-12 đều trải qua quá trình kiểm tra nghiêm ngặt trước khi xuất xưởng, đảm bảo rằng hiệu suất đáp ứng các tiêu chuẩn và có thể được nghiệm thu dự án một cách suôn sẻ. Sản phẩm này được tùy chỉnh đặc biệt cho các kịch bản siêu nhỏ, với kích thước nhỏ hơn và hiệu quả chi phí cao hơn. Nó phù hợp hơn cho các phòng phân phối siêu nhỏ so với các sản phẩm tương tự. Chúng tôi cung cấp hướng dẫn lựa chọn trước khi bán hàng toàn diện và dịch vụ bảo trì sau bán hàng. Chúng tôi có thể đưa ra các đề xuất điều chỉnh được cá nhân hóa dựa trên nhu cầu thực tế theo kịch bản của khách hàng, đồng thời cung cấp hướng dẫn lắp đặt và vận hành chuyên nghiệp, giúp quá trình mua hàng trở nên thoải mái hơn và yên tâm hơn khi sử dụng, đồng thời giúp khách hàng giảm chi phí và nâng cao hiệu quả phân phối.

Mua ngay

Đối với các kịch bản phân phối mạng vòng 10kV siêu nhỏ, việc lựa chọn thiết bị phù hợp không chỉ giải quyết được vấn đề “không đủ không gian” mà còn tiết kiệm chi phí và đảm bảo cung cấp điện ổn định. Việc chọn Junray Electrical đảm bảo chất lượng, cung cấp giá cả phải chăng hơn và cung cấp khả năng tương thích chính xác hơn, giải quyết hoàn hảo các điểm yếu của tủ mạng vòng thông thường có kích thước lớn và chi phí cao. Đừng ngần ngại. Hãy liên hệ ngay với chúng tôi để có được lựa chọn hàng đầu này cho thiết bị phân phối điện mạng vòng siêu nhỏ. Điều này sẽ cho phép cung cấp điện mạng vòng ổn định, an toàn và hiệu quả trong phòng điện siêu nhỏ, giảm đáng kể chi phí mua sắm và vận hành!

Dự án thương mại ở Dhaka, Bangladesh

Tổng quan dự án

·Tên dự án: Dự án phân phối điện cho trung tâm thương mại ở Dhaka

·Địa điểm: Dhaka, Bangladesh

·Ngày hoàn thành: Tháng 2 năm 2026

·Quy mô dự án: Trạm biến áp phân phối 10kV cho trung tâm thương mại; tổng công suất 8000kVA

Sản phẩm đã qua sử dụng

·Model: Thiết bị chính dạng vòng XGN15-12 (RMU)

·Số lượng: 12 chiếc

·Cấu hình: Linh kiện nội địa chất lượng cao; Chứng nhận CE

·Chứng nhận: Chứng nhận CE

·Yêu cầu đặc biệt: Thích hợp với môi trường có nhiệt độ cao, độ ẩm cao; chống ăn mòn

Giải pháp

Dhaka, Bangladesh, có khí hậu nhiệt đới đặc trưng bởi nhiệt độ và độ ẩm cao, đồng thời khách hàng có ngân sách hạn chế. Chúng tôi đã cung cấp giải pháp XGN15-12 tùy chỉnh:

1. Thích ứng với môi trường nhiệt đới

·Vỏ bọc có lớp sơn tĩnh điện hoàn thiện chống ăn mòn với hệ thống sơn hai lớp để chịu được nhiệt độ và độ ẩm cao.

·Tất cả các thành phần kim loại bên trong đều được mạ kẽm để chống gỉ và ăn mòn.

·Được trang bị bộ sưởi chống ngưng tụ và quạt kiểm soát nhiệt độ để ngăn chặn sự ngưng tụ trong môi trường ẩm ướt.

·Tất cả các bộ phận đều được định mức nhiệt độ rộng để đảm bảo hoạt động đáng tin cậy trong điều kiện nhiệt độ cao.

2. Giải pháp tiết kiệm chi phí

·Sử dụng linh kiện thương hiệu nội địa chất lượng cao, mang lại hiệu suất đáng tin cậy với mức giá cạnh tranh.

·Giá thấp hơn 60% so với các thương hiệu châu Âu, giảm đáng kể chi phí dự án.

·Được chứng nhận CE, đạt tiêu chuẩn quốc tế và đảm bảo chất lượng.

·Có công nghệ hoàn thiện với thành tích ứng dụng toàn cầu đã được chứng minh.

3. Hỗ trợ dịch vụ

·Tài liệu kỹ thuật toàn diện được cung cấp bằng tiếng Anh.

·Có hỗ trợ kỹ thuật từ xa và hướng dẫn vận hành.

·Cung cấp đào tạo vận hành bằng tiếng Anh.

·Các phụ tùng thay thế thông dụng đi kèm với lô hàng để thuận tiện cho việc thay thế tại chỗ.

Phản hồi của khách hàng

"Khí hậu ở Dhaka rất nóng và ẩm, vì vậy chúng tôi lo lắng về độ bền của thiết bị đóng cắt. RMU XGN15-12 của Junray đã chạy được 3 tháng và chúng hoạt động hoàn hảo — không quá nóng, không có vấn đề ăn mòn. Giá cả cũng rất cạnh tranh, thấp hơn nhiều so với các thương hiệu Châu Âu nhưng có chứng nhận CE và chất lượng tốt. Hỗ trợ kỹ thuật từ xa của họ cũng rất hữu ích. Chúng tôi rất hài lòng."

— Kỹ sư điện, Công ty Bất động sản Thương mại Bangladesh

Tổng quan dự án cải tạo

Dự án này liên quan đến việc xây dựng hệ thống phân phối điện 10kV mới cho dự án tái phát triển đô thị bao gồm các tòa nhà dân cư cao tầng, các khu thương mại trên đường phố, nhà để xe ngầm và các công trình công cộng hỗ trợ; nó phục vụ tải dân cư đô thị mật độ cao. Khu vực này trước đây được cung cấp điện bằng các đường dây trên không cũ kỹ theo cấu hình xuyên tâm một nguồn, dẫn đến độ tin cậy kém, tỷ lệ hỏng hóc cao và thiếu khả năng chuyển mạch lỗi—không đạt được các tiêu chuẩn cung cấp điện dân dụng hiện đại.

Dự án đòi hỏi phải xây dựng một trạm biến áp phân phối điện áp cao độc lập mới sử dụng các thiết bị chính vòng SF6 loại cố định (RMU) XGN15-12. Điều này thiết lập cấu trúc cung cấp điện "tay trong tay" (vòng lặp), cho phép sao lưu nguồn kép, cách ly từng phần, phân phối tải và bảo vệ thiết bị đầu cuối, từ đó đáp ứng các yêu cầu về độ tin cậy cao, vận hành không cần bảo trì và thiết kế thiết bị nhỏ gọn.

Các vấn đề trước khi cải tạo

Độ tin cậy nguồn cung cấp thấp: Nguồn cung cấp một nguồn thông qua các đường dây cũ có nghĩa là bất kỳ sự cố hoặc hoạt động bảo trì đường dây nào đều yêu cầu cắt điện toàn bộ khu vực, dẫn đến khiếu nại thường xuyên của người dân.

Thiết bị cũ và các mối nguy hiểm về an toàn: Thiết bị đóng cắt cũ bị xuống cấp cách điện và khả năng dập hồ quang kém, khiến thiết bị dễ bị vấp và hỏng điện môi khi có giông bão.

Thiếu khả năng dự phòng vòng lặp: Việc thiếu chức năng chuyển đổi nguồn điện có nghĩa là hệ thống không thể đáp ứng các tiêu chuẩn chấp nhận đối với nguồn cung cấp nguồn kép trong các khu dân cư mới phát triển.

Diện tích lớn và vận hành & bảo trì phức tạp: Các tủ điện cao áp cố định truyền thống rất cồng kềnh và phức tạp, dẫn đến chi phí xây dựng dân dụng cao và khối lượng công việc bảo trì hàng ngày nặng nề.

Bảo vệ không chính xác: Thiếu bộ kết hợp công tắc cầu chì-tải chuyên dụng đã ngăn cản việc cách ly nhanh chóng các lỗi ngắn mạch hoặc quá tải của máy biến áp.

Kế hoạch cấu hình thiết bị

Theo tiêu chuẩn thiết kế mạng phân phối dân dụng và quy chuẩn xây dựng, trạm biến áp cao áp được trang bị RMU XGN15-12 10kV SF6. Cấu hình mạng vòng lặp "hai trong, bốn đầu ra" tiêu chuẩn được áp dụng để tạo điều kiện thuận lợi cho việc cung cấp vòng lặp nguồn kép, chuyển mạch nối từng phần và bảo vệ đầu cuối máy biến áp. Thông số kỹ thuật thiết bị chính

Model: Thiết bị chính vòng SF6 điện áp cao AC trong nhà XGN15-12 (RMU)

Điện áp định mức: 12kV (tương thích với mạng phân phối 10kV)

Dòng điện định mức: 630A

Ngắt điện ngắn mạch: Công tắc ngắt tải + bộ kết hợp cầu chì; cho phép khắc phục nhanh chóng các lỗi ngắn mạch của máy biến áp

Cấu trúc lõi: Công tắc ngắt tải ba vị trí SF6 (Đóng, Mở, Tiếp đất); hiệu suất cách nhiệt ổn định

Tính năng của tủ: Cấu trúc nhỏ gọn, diện tích nhỏ, không cần bảo trì, hiệu suất bịt kín tuyệt vời

Chế độ hoạt động: Tùy chọn bằng tay và bằng điện; được trang bị chỉ báo đường dây trực tiếp, chỉ báo lỗi và khóa liên động "Năm phòng ngừa"

Chế độ ứng dụng: Nguồn điện vòng, nguồn điện đầu cuối, nguồn điện dự phòng nguồn kép

Điểm nổi bật về xây dựng và ứng dụng

Kích thước nhỏ gọn giúp tiết kiệm chi phí xây dựng dân dụng: Khối lượng nhỏ hơn và bố trí nhỏ gọn hơn so với thiết bị đóng cắt bọc kim loại KYN28; thích hợp cho các phòng phân phối nhỏ trong khu dân cư, giảm đáng kể đầu tư cơ sở hạ tầng dân dụng.

Cách nhiệt SF6 ổn định và đáng tin cậy: Thiết kế cách nhiệt bằng khí kín hoàn toàn; không bị ảnh hưởng bởi bụi, độ ẩm hoặc ngưng tụ bên ngoài; thích hợp cho tầng hầm và phòng phân phối kèm theo.

Khả năng chịu lỗi cao đối với nguồn điện vòng: Cấu hình mạch vòng "Tay trong tay"; cho phép cách ly bất kỳ phần đường dây bị lỗi nào trong khi phần còn lại vẫn duy trì nguồn điện, cho phép chuyển đổi mà không bị gián đoạn dịch vụ.

Tổ hợp bảo vệ có mục tiêu: Công tắc ngắt tải + tổ hợp cầu chì giới hạn dòng điện; được thiết kế đặc biệt để bảo vệ các trạm biến áp kiểu hộp và máy biến áp phân phối dân dụng; đảm bảo xóa lỗi nhanh chóng và hoạt động chính xác.

Tính năng an toàn "Năm phòng ngừa" toàn diện: Khóa liên động cơ học ngăn ngừa các tai nạn như đóng khi có tải, nối đất khi đang có điện hoặc xâm nhập trái phép vào các ngăn.

Hiệu suất hoạt động

Độ tin cậy của nguồn điện được cải thiện đáng kể: Dự phòng chính vòng nguồn kép cho phép bảo trì đường dây và cách ly lỗi một điểm mà không bị mất điện trên quy mô lớn; độ tin cậy cung cấp điện trong khu vực đáp ứng các tiêu chuẩn chấp nhận của Lưới điện Nhà nước.

Hoạt động ổn định, không có lỗi: Cấu trúc khí SF6 được cách nhiệt hoàn toàn giúp loại bỏ các hư hỏng do đường rò, phóng điện hoặc độ ẩm; không có sự cố vấp ngã hoặc bất thường về cách điện trong suốt cả năm.

Khắc phục sự cố nhanh chóng và chính xác: Khắc phục tức thời các sự cố ngắn mạch và quá tải của máy biến áp phân phối; bảo vệ hiệu quả máy biến áp hạ lưu và thiết bị điện áp thấp. Giảm đáng kể gánh nặng O&M: Thiết bị có thiết kế không cần bảo trì, loại bỏ nhu cầu kiểm tra thường xuyên hoặc bổ sung khí, khiến thiết bị trở nên lý tưởng cho hoạt động lâu dài không cần giám sát trong các trạm phân phối dân dụng.

Hoàn thành và nghiệm thu thành công: Hoàn toàn tuân thủ các tiêu chuẩn thiết kế về phân phối điện dân dụng đô thị, cũng như các yêu cầu về cấp điện vòng và truyền tải điện tự động kép.

Tóm tắt trường hợp

Thiết bị chính vòng XGN15-12 (RMU) là thiết bị chuyển mạch điện áp cao được sử dụng rộng rãi, tiết kiệm chi phí nhất cho các dự án cải tạo khu dân cư, thương mại và thành phố, cũng như để tích hợp với các trạm biến áp kiểu hộp và mạng phân phối đô thị. So với thiết bị đóng cắt có thể tháo rời bọc kim loại (dòng KYN), nó mang lại những ưu điểm như chi phí thấp hơn, kích thước nhỏ gọn, vận hành không cần bảo trì và phù hợp với cấu hình mạng vòng chính. Nó rất phù hợp cho các dự án phân phối thiết bị đầu cuối 10kV, phân vùng chính và phân phối điện trong các khu dân cư và thương mại, khiến nó trở thành lựa chọn ưu tiên cho việc xây dựng mạng lưới phân phối đô thị tiêu chuẩn hóa.
