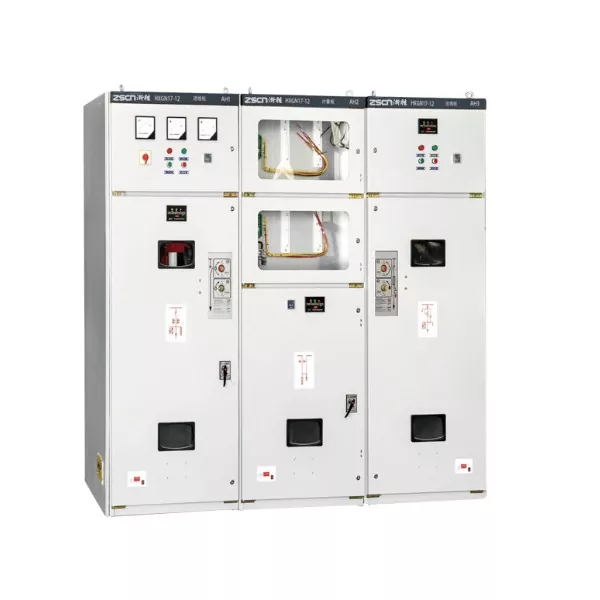

Thiết bị chính dạng vòng bọc kim loại HXGN17-12

Trong nhiều kịch bản phân phối mạng vòng 10kV nhỏ, độ tin cậy của thiết bị là cực kỳ khắt khe. Tuy nhiên, hiệu suất của các tủ mạng vòng HXGN thông thường là không đủ và độ ổn định hoạt động của chúng kém, gây khó khăn cho việc đáp ứng yêu cầu cung cấp điện trong những tình huống như vậy. Trong một số trường hợp, tủ mạng vòng cần được lắp đặt trong các trạm biến áp dạng hộp. Các tủ mạng vòng thông thường có kích thước quá lớn và khả năng thích ứng kém nên không thể triển khai linh hoạt. Thiết bị chính dạng vòng bọc kim loại HXGN17-12 giải quyết chính xác điểm yếu này. Dựa trên HXGN thông thường, nó đã được nâng cấp toàn diện, có tính đến độ tin cậy, độ nhỏ gọn và khả năng thích ứng, đồng thời trở thành giải pháp nâng cấp độc quyền cho phân phối mạng vòng nhỏ 10kV cao cấp.

Ba nâng cấp lớn

Thiết bị chính dạng vòng bọc kim loại HXGN17-12 là phiên bản nâng cấp của HXGN thông thường. Mỗi ưu điểm đều được tối ưu hóa để đáp ứng các yêu cầu cốt lõi của việc phân phối điện trong mạng vòng nhỏ.

Cấu trúc cải tiến, vận hành ổn định và đáng tin cậy hơn: Áp dụng cấu trúc hộp cải tiến, so với tủ mạng vòng HXGN thông thường, thiết kế kết cấu hợp lý hơn, bố trí các bộ phận bên trong được tối ưu hóa, giảm rủi ro vận hành, tỷ lệ hỏng hóc giảm đáng kể, không cần bảo trì thường xuyên, thích ứng hoàn hảo với yêu cầu độ tin cậy cao trong các kịch bản mạng vòng 10kV nhỏ, có khả năng hoạt động ổn định lâu dài và đảm bảo cung cấp điện liên tục.

Công tắc tải SF6, hiệu suất dập hồ quang vượt trội: Được trang bị công tắc tải SF6 trưởng thành, sử dụng khí SF6 làm chất cách điện và môi trường dập hồ quang, khả năng dập hồ quang vượt xa so với công tắc chân không thông thường, với tốc độ ngắt nhanh, năng lượng hồ quang nhỏ, xói mòn tiếp xúc nhẹ, vận hành đáng tin cậy hơn, đáp ứng tốt hơn nhu cầu thực tế của phân phối mạng vòng 10kV nhỏ và cũng có đặc tính không cần bảo trì lâu dài, giảm chi phí vận hành và bảo trì sau này.

Bảo vệ khóa liên động năm phòng ngừa, vận hành an toàn hơn: Được trang bị thiết bị khóa liên động năm phòng ngừa chuyên dụng, tuân thủ nghiêm ngặt các yêu cầu an toàn "năm phòng ngừa", ngăn chặn hoàn toàn các hoạt động sai như vận hành tải, vô tình tiếp xúc với các bộ phận mang điện, v.v., không chỉ đảm bảo an toàn cá nhân cho nhân viên bảo trì mà còn tránh hỏng hóc thiết bị và mất điện do vận hành sai, xây dựng toàn diện hàng rào an toàn vận hành điện áp cao 10kV.

Thông số kỹ thuật

Các kịch bản ứng dụng bao gồm nhiều hệ thống phân phối điện mạng vòng 10kV quy mô nhỏ cao cấp khác nhau.

Với độ tin cậy cao, kích thước nhỏ gọn và khả năng thích ứng rộng, Thiết bị chính vòng bọc kim loại HXGN17-12 được sử dụng rộng rãi trong nhiều tình huống phân phối điện mạng vòng 10kV quy mô nhỏ khác nhau với yêu cầu độ tin cậy cao. Nó cũng có thể được lắp đặt linh hoạt trong các trạm biến áp dạng hộp và có khả năng thích ứng cực kỳ mạnh mẽ. Trong các kịch bản phân phối điện khu dân cư, nó phù hợp để phân phối điện mạng vòng 10kV trong các khu dân cư có yêu cầu độ tin cậy cao, đảm bảo cung cấp điện ổn định cho cư dân. Trong kịch bản nhà máy nhỏ, nó phù hợp để phân phối điện mạng vòng 10kV trong các nhà máy nhỏ, đáp ứng yêu cầu cung cấp điện ổn định cho sản xuất. Trong các kịch bản trạm biến áp nhỏ, nó phù hợp để phân phối điện mạng vòng 10kV của các trạm biến áp 10kV nhỏ, vận hành ổn định và bảo trì thuận tiện. Trong các kịch bản dự án cơ sở hạ tầng nhỏ, nó phù hợp để phân phối điện mạng vòng 10kV của các dự án cơ sở hạ tầng nhỏ, có độ bền cao, đáng tin cậy và khả năng thích ứng cao.

Đảm bảo chất lượng

Junray Electrical, với tư cách là Nhà sản xuất, Nhà cung cấp và Nhà máy chuyên nghiệp tại Trung Quốc, tuân thủ nghiêm ngặt tiêu chuẩn quốc gia về Thiết bị chính vòng HXGN17-12. Mỗi Thiết bị chính dạng vòng bọc kim loại HXGN17-12 đều trải qua quá trình kiểm tra cấu trúc nghiêm ngặt, kiểm tra điện áp chịu được và kiểm tra khóa liên động để đảm bảo hoạt động ổn định, an toàn và đảm bảo chất lượng. Chúng tôi cung cấp tùy chỉnh đơn vị và tùy chỉnh chức năng. Dựa trên kế hoạch phân phối mạng vòng 10kV nhỏ của khách hàng, chúng tôi có thể điều chỉnh một tủ độc quyền để đáp ứng hoàn hảo nhu cầu thực tế. Cho dù đó là đấu thầu dự án hay nghiệm thu kỹ thuật, nó đều có thể được thông qua thành công. Quá trình này hoàn thiện và bền bỉ, giúp việc mua sắm trở nên thuận tiện hơn và yên tâm hơn khi sử dụng.

Tổng quan dự án

Dự án này bao gồm việc nâng cấp và cải tạo hệ thống phân phối điện 10kV cho một cụm doanh nghiệp vừa và nhỏ (SME) trong khu công nghiệp. Công viên bao gồm nhiều tòa nhà nhà máy tiêu chuẩn, xưởng R&D và các tiện ích liên quan; tải điện được phân tán trên nhiều mạch nhánh, đòi hỏi cấu hình cung cấp điện mạng vòng nhiều đoạn. Thiết bị đóng cắt cũ hiện tại đã bị xuống cấp cách điện, thiết kế kết cấu thô sơ, thiếu cơ chế khóa liên động "năm biện pháp phòng ngừa" đáng tin cậy và không có khả năng hỗ trợ kết nối mạng vòng linh hoạt. Những vấn đề này dẫn đến tình trạng mất điện trên diện rộng trong quá trình bảo trì và độ tin cậy cung cấp thấp, ảnh hưởng nghiêm trọng đến hoạt động sản xuất thông thường của doanh nghiệp.

Dự án đòi hỏi phải thay thế tất cả các thiết bị đóng cắt phân phối điện áp cao bằng các thiết bị chính vòng bọc kim loại trong nhà HXGN17-12 (RMU). Các thiết bị này sẽ xử lý các đường dây đến 10kV, kết nối từng phần, phân nhánh phụ tải và cung cấp thiết bị đầu cuối cho các trạm biến áp kiểu hộp. Thiết lập này thiết lập một cấu trúc mạng lưới phân phối đáng tin cậy bao gồm nhiều phân đoạn và kết nối liên thông, từ đó đáp ứng các yêu cầu của Khu công nghiệp về mở rộng công suất, cách ly bảo trì và truyền tải điện không ngừng.

Các vấn đề trước khi cải tạo

Mối nguy hiểm an toàn đáng kể liên quan đến thiết bị đóng cắt cũ: Các tủ loại cố định cũ thiếu khóa liên động "năm phòng ngừa" toàn diện, khiến chúng dễ mắc lỗi vận hành; sự xuống cấp của lớp cách nhiệt và sự tích tụ bụi dẫn đến hiện tượng phóng điện và phóng điện, gây ra sự cố khi có giông bão.

Không có khả năng cung cấp nguồn điện mạng vòng linh hoạt: Thiết bị hiện tại thiếu khả năng kết nối và phân đoạn đáng tin cậy; lỗi buộc phải ngừng hoạt động toàn bộ dây chuyền, dẫn đến tổn thất sản xuất đáng kể cho các doanh nghiệp trong khu vực.

Khó khăn trong việc mở rộng mạch: Cấu trúc cố định của các tủ cũ đã cản trở việc bổ sung các mạch nhánh mới, không đáp ứng được nhu cầu điện năng ngày càng tăng của các doanh nghiệp mới vào khu công nghiệp.

Bảo trì và vận hành rườm rà: Việc thiếu các ngăn chức năng độc lập có nghĩa là việc bảo trì đòi hỏi phải mất điện trên quy mô lớn, dẫn đến rủi ro vận hành cao và hiệu quả sửa chữa khẩn cấp thấp.

Xếp hạng bảo vệ thấp: Do môi trường phức tạp và mức độ bụi cao xung quanh các tòa nhà của nhà máy, các tủ tiêu chuẩn có khả năng chống bụi và chống ẩm kém, dẫn đến tỷ lệ hỏng hóc thiết bị cao.

Kế hoạch cấu hình thiết bị

Để giải quyết các đặc điểm phân phối của khu công nghiệp—đặc biệt là nhu cầu về nhiều chi nhánh, kết nối mạng vòng và mở rộng công suất thường xuyên—dự án sử dụng các thiết bị chính vòng tròn (RMU) có vỏ bọc kim loại loại hộp HXGN17-12 cho hệ thống phân phối trung thế. Các thiết bị này sử dụng thiết kế công tắc ngắt tải chân không, cung cấp các chức năng bảo vệ đầu cuối, phân đoạn và mạng vòng đáng tin cậy. Thông số kỹ thuật thiết bị chính

Model: Thiết bị chính vòng bọc kim loại trung áp trong nhà HXGN17-12 (RMU)

Điện áp định mức: 12kV (phù hợp với mạng phân phối 10kV)

Dòng điện định mức: 630A

Bộ phận ngắt: Công tắc tải chân không kết hợp với cầu chì bảo vệ giới hạn dòng điện

Cấu trúc tủ: Vỏ kim loại; thanh cái và ngăn cáp độc lập; kênh giảm áp tích hợp

Lớp bảo vệ: IP4X (chống bụi và chống ẩm; phù hợp với môi trường công nghiệp phức tạp)

Tính năng an toàn: Khóa liên động cơ/điện "Năm phòng ngừa" toàn diện, chỉ báo đường dây trực tiếp, chỉ báo lỗi và khóa liên động nối đất

Chế độ hoạt động: Hỗ trợ kết nối mạng vòng, cung cấp điện theo từng phần, phân phối thiết bị đầu cuối và sao lưu nguồn kép

Điểm nổi bật về xây dựng và ứng dụng

Khả năng mạng vòng mạnh mẽ và nguồn điện linh hoạt: Cho phép cấu hình linh hoạt các mạng "chuỗi xích" (chuỗi tay) nhiều phần; các lỗi trong một phần có thể được cách ly và định tuyến lại nguồn điện, giảm thiểu đáng kể phạm vi mất điện.

Hiệu suất dập hồ quang chân không ổn định: Sử dụng công tắc tải chân không mang lại khả năng dập hồ quang mạnh mẽ, không cháy và vận hành không cần bảo trì; loại bỏ nguy cơ rò rỉ gas liên quan đến thiết bị đóng cắt SF6, đảm bảo an toàn môi trường.

Cấu trúc bền bỉ Phù hợp với môi trường công nghiệp: Tủ kim loại được bao bọc hoàn toàn với mức độ bảo vệ cao; có khả năng chống bụi nhà xưởng và những biến động về nhiệt độ, độ ẩm một cách hiệu quả, đảm bảo độ ổn định cách nhiệt lâu dài.

Mở rộng công suất thuận tiện: Các tủ có thể được ghép cạnh nhau một cách linh hoạt; Sự gia tăng tải trọng trong tương lai trong khu công nghiệp có thể được giải quyết thông qua việc mở rộng trực tiếp mà không cần phải đại tu toàn bộ hệ thống.

Khóa liên động an toàn “Năm phòng ngừa” toàn diện: Loại bỏ hoàn toàn các tai nạn nghiêm trọng về điện như đóng cắt khi có tải, mở cửa khi đang có điện hoặc vô tình tiếp đất, đảm bảo độ an toàn cao trong quá trình vận hành và bảo trì.

Hiệu suất hoạt động

Độ tin cậy của nguồn điện được cải thiện đáng kể: Cho phép cách ly từng phần và định tuyến lại lỗi; việc bảo trì hoặc trục trặc không còn yêu cầu ngừng hoạt động toàn bộ dây chuyền, đảm bảo hoạt động sản xuất liên tục cho các doanh nghiệp trong khu vực.

Hoạt động ổn định, không có lỗi: Dập tắt hồ quang chân không kết hợp với cấu trúc kín hoàn toàn ngăn ngừa hiện tượng rò rỉ, phóng điện và các hỏng hóc liên quan đến độ ẩm, dẫn đến không xảy ra các sự cố bất thường trong suốt cả năm.

Xóa lỗi chính xác và đáng tin cậy: Bảo vệ cầu chì và công tắc tải kết hợp đảm bảo loại bỏ nhanh chóng các lỗi ngắn mạch trong máy biến áp và đường dây nhánh, bảo vệ an toàn cho thiết bị hạ nguồn.

Vận hành & Bảo trì An toàn và Thuận tiện: Có chức năng "Năm phòng ngừa" toàn diện và bố cục cấu trúc rõ ràng; vị trí lỗi được xác định dễ dàng, tăng cường đáng kể hiệu quả bảo trì và giảm đáng kể rủi ro vận hành. Đáp ứng nhu cầu mở rộng công suất dài hạn: Tủ có cấu trúc có thể mở rộng để đáp ứng nhu cầu thu hút kinh doanh trong tương lai và tăng trưởng phụ tải trong khu công nghiệp, với công suất dồi dào dành riêng cho phân phối điện.

Tóm tắt trường hợp

HXGN17-12 là thiết bị mạch vòng loại chân không (RMU) được thiết kế dành riêng cho các khu công nghiệp, cụm công nghiệp, phòng phân phối điện nhà máy và nâng cấp mạng lưới phân phối đô thị. Không giống như XGN15-12 (sử dụng vật liệu cách nhiệt bằng khí SF6), model này sử dụng phương pháp dập tắt hồ quang chân không, loại bỏ rủi ro rò rỉ khí và thân thiện với môi trường cũng như không cần bảo trì. So với thiết bị đóng cắt vỏ kim loại dòng KYN28, nó có chi phí thấp hơn, diện tích nhỏ hơn và khả năng thích ứng vượt trội cho cấu hình mạng vòng, khiến nó trở thành lựa chọn tối ưu, tiết kiệm chi phí cho các hệ thống phân phối mạng vòng có độ tin cậy cao yêu cầu nhiều mạch và khả năng phân đoạn trong các khu công nghiệp.
