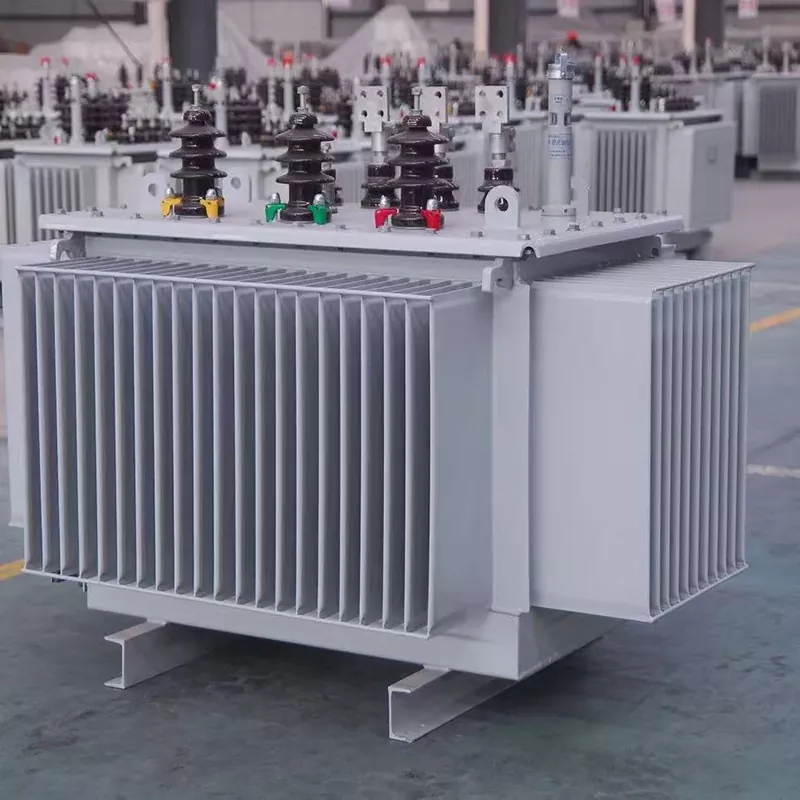

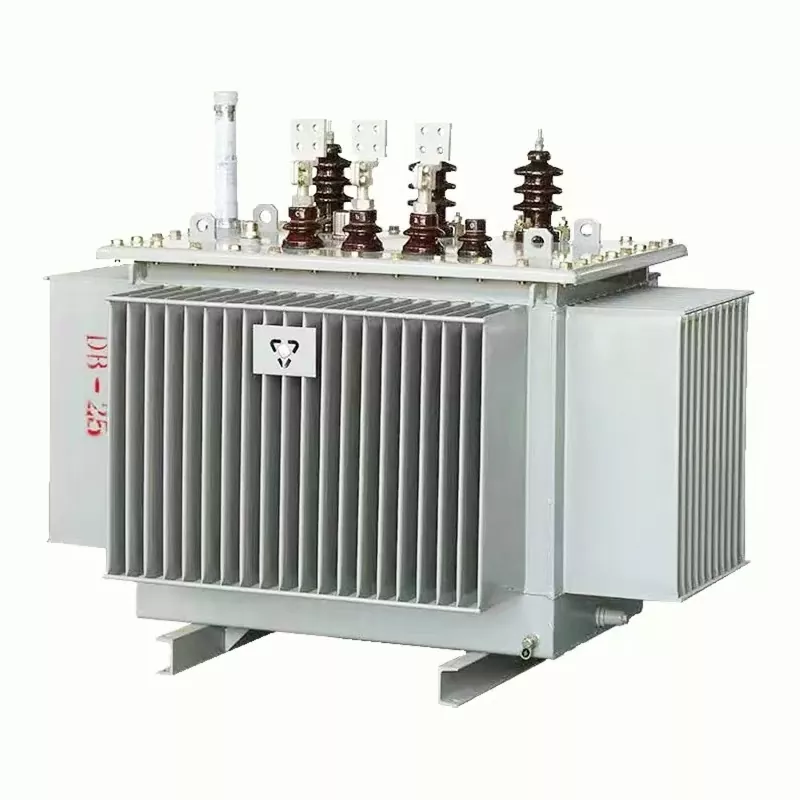

Máy biến áp phân phối ngâm dầu điện Junray — công suất định mức từ 100 kVA đến 10.000 kVA, điện áp cao 10 kV hoặc 35 kV, điện áp thấp 0,4 kV. Có bình chứa dầu dạng sóng kín (chống rò rỉ, không cần bảo trì), lõi thép silicon chất lượng cao (tổn thất thấp hơn 15% so với các mẫu cũ), thay vòi khi không tải hoặc khi tải và cuộn dây bằng đồng hoặc nhôm có thể tùy chỉnh. Được thiết kế để lắp đặt ngoài trời trong các nhà máy lớn, trạm biến áp ngoài trời, nhà máy quang điện quy mô lớn và các dự án cơ sở hạ tầng lớn. Công suất, điện áp, điện áp trở kháng, phương pháp thay đổi nấc và vật liệu cuộn dây đều có thể được tùy chỉnh để phù hợp với yêu cầu cụ thể của dự án.
Tự hào với dải công suất tải đặc biệt rộng—từ 100 kVA đến 10.000 kVA—máy biến áp này hoàn toàn phù hợp để đáp ứng nhu cầu tải lớn, chẳng hạn như nhu cầu tải trong hệ thống phân phối điện chính của các nhà máy quy mô lớn và các trạm biến áp lớn. Nó xử lý liền mạch các yêu cầu về công suất cao mà máy biến áp loại khô không thể đáp ứng được.
Với mức chi phí thấp hơn so với máy biến áp loại khô, giải pháp này giúp tiết kiệm đáng kể chi phí thiết bị cho các dự án phân phối điện quy mô lớn. Không cần phải chịu chi phí cao khi mua các thiết bị loại khô; máy biến áp ngâm trong dầu là đủ, nhờ đó giảm đáng kể chi phí tổng thể của dự án.
Với khả năng chống chịu thời tiết mạnh mẽ, thiết bị có thể được lắp đặt trực tiếp ngoài trời mà không sợ tiếp xúc với nắng hoặc mưa. Thiết kế thùng tôn của nó kết hợp với cấu trúc kín giúp ngăn chặn rò rỉ dầu và bảo vệ chống ô nhiễm, giúp Máy biến áp phân phối ngâm trong dầu thích ứng hoàn hảo để chịu được môi trường khắc nghiệt ngoài trời và loại bỏ nhu cầu xây dựng phòng phân phối chuyên dụng trong nhà.
Sử dụng lõi thép silicon chất lượng cao, máy biến áp có mức tổn thất điện năng cực thấp. Trong quá trình vận hành lâu dài, điều này giúp tiết kiệm đáng kể hóa đơn tiền điện, mang lại lợi ích tiết kiệm năng lượng đáng kể—cụ thể là giảm 15% tổn thất điện năng so với máy biến áp ngâm dầu thế hệ cũ.
Đặc trưng bởi tỷ lệ hỏng hóc thấp, Máy biến áp phân phối ngâm trong dầu được hưởng lợi từ công nghệ hoàn thiện cao và hiệu suất vận hành ổn định. Là một giải pháp đã được chứng minh đã được sử dụng trong ngành phân phối điện trong nhiều thập kỷ, nó mang lại khả năng bảo trì thuận tiện và phù hợp lý tưởng cho các ứng dụng phân phối điện ngoài trời quy mô lớn.
|
Công suất định mức |
Tùy chỉnh 100KVA ~ 10000KVA |
|
Điện áp định mức |
Điện áp cao: 10 kV/35KV; Điện áp thấp: 0,4 kV |
|
Trở kháng điện áp |
4%~8% Có thể tùy chỉnh |
|
Phương pháp điều chỉnh điện áp |
Thay đổi nhấn khi không tải / Thay đổi nhấn khi tải |
|
Vật liệu cuộn dây máy biến áp |
Tùy chỉnh đồng / nhôm |
Tiêu chuẩn & Tuân thủ: Sản phẩm này được sản xuất tuân thủ nghiêm ngặt các tiêu chuẩn quốc gia hiện hành dành cho máy biến áp phân phối ngâm trong dầu. Tất cả các quy trình kiểm soát chất lượng và phương pháp kiểm tra tại nhà máy đều tuân theo các yêu cầu tiêu chuẩn cho loại sản phẩm này. Báo cáo thử nghiệm chi tiết và tài liệu tuân thủ có sẵn theo yêu cầu.
1. Thùng chứa dầu dạng sóng: Có thiết kế thùng chứa dạng sóng kín giúp ngăn ngừa rò rỉ dầu, không cần bảo trì và loại bỏ nhu cầu sử dụng bộ phận bảo quản dầu bên ngoài.
2. Hệ thống làm mát dầu cách điện: Sử dụng làm mát dầu cách điện để mang lại khả năng tản nhiệt mạnh mẽ, phù hợp để xử lý tải công suất cao.
3. Bộ đổi nấc ngoại mạch: Được trang bị bộ đổi nấc ngoại mạch cho phép điều chỉnh tỷ số máy biến áp dựa trên sự dao động của điện áp lưới, đảm bảo khả năng tương thích với các mức điện áp khác nhau.
4. Lõi sắt tổn thất thấp: Được cấu tạo bằng lõi thép silicon chất lượng cao giúp giảm thiểu thất thoát năng lượng, từ đó phát huy hiệu quả sử dụng năng lượng và tiết kiệm điện.
5. Cấu trúc bảo vệ ngoài trời: Có vỏ bảo vệ chuyên dụng được thiết kế để sử dụng ngoài trời, mang lại khả năng chống ô nhiễm và độ ẩm mạnh mẽ để chịu được môi trường khắc nghiệt bên ngoài.
Nhà máy quy mô lớn: Phân phối điện ngoài trời và phụ tải công suất lớn cho các nhà máy công nghiệp lớn.
Trạm biến áp ngoài trời: Trạm biến áp ngoài trời và các cơ sở phân phối điện công suất cao.
Hệ thống PV quy mô lớn: Máy biến áp ngoài trời cho các nhà máy quang điện quy mô lớn.
Cơ sở hạ tầng chính: Phân phối điện ngoài trời cho các dự án cơ sở hạ tầng lớn.
Chúng tôi hỗ trợ tùy chỉnh linh hoạt cho Máy biến áp phân phối ngâm trong dầu này để phù hợp với các yêu cầu cụ thể của dự án:
Công suất định mức: Có thể điều chỉnh trong phạm vi 100 kVA đến 10.000 kVA
Điện áp định mức: Điện áp cao 10 kV hoặc 35 kV; Hạ thế 0,4 kV
Điện áp trở kháng: Có thể tùy chỉnh trong khoảng 4% đến 8%
Phương pháp điều chỉnh điện áp: Thay đổi vòi không tải hoặc thay đổi vòi khi tải
Vật liệu cuộn dây: Đồng hoặc nhôm
Để thảo luận về các yêu cầu dự án cụ thể của bạn, vui lòng liên hệ với nhóm bán hàng của chúng tôi để cung cấp hồ sơ tải trọng, điều kiện lắp đặt và tiến độ giao hàng mong muốn của bạn.
Junray Electrical hoạt động theo khuôn khổ quản lý chất lượng toàn diện được hỗ trợ bởi nhiều chứng nhận quốc tế và trong nước. Đối với dòng Máy biến áp phân phối ngâm trong dầu, chúng tôi không chỉ chú trọng đến việc kiểm soát chất lượng thường xuyên mà còn kiểm tra nghiêm ngặt, cụ thể từng máy biến áp để đảm bảo độ tin cậy lâu dài trong các ứng dụng phân phối điện ngoài trời đòi hỏi khắt khe.
ISO 9001 – Hệ thống quản lý chất lượng được chứng nhận bao trùm toàn bộ quy trình sản xuất, từ kiểm tra nguyên liệu thô đến thử nghiệm thành phẩm, đảm bảo khả năng truy xuất nguồn gốc và tính nhất quán trên tất cả các bộ biến áp.
CE – Sản phẩm tuân thủ các yêu cầu thiết yếu về an toàn, sức khỏe và bảo vệ môi trường của EU, tạo điều kiện thông quan thuận lợi và tiếp cận thị trường cho các dự án châu Âu.
CCC – Chứng nhận bắt buộc của Trung Quốc, bắt buộc đối với các thiết bị điện được bán và lắp đặt tại thị trường nội địa Trung Quốc.
CQC – Chứng nhận Chất lượng Trung Quốc, xác minh rằng máy biến áp của chúng tôi đáp ứng các tiêu chuẩn an toàn và hiệu suất quốc gia dành cho thiết bị phân phối điện.
CNAS – Phòng thử nghiệm nội bộ của chúng tôi được CNAS công nhận, xác nhận khả năng của chúng tôi trong việc tiến hành các thử nghiệm máy biến áp tuân thủ tiêu chuẩn bao gồm tổn thất không tải, tổn thất khi tải, điện áp trở kháng và khả năng chịu đựng điện áp bằng thiết bị đã hiệu chuẩn.
Ngoài việc kiểm tra định kỳ tại nhà máy, mỗi Máy biến áp phân phối ngâm trong dầu còn trải qua các cuộc kiểm tra chuyên biệt sau đây theo các tiêu chuẩn quốc gia và quốc tế hiện hành:
Đo tổn thất không tải và tổn thất khi tải – để xác minh hiệu quả sử dụng năng lượng hiệu quả và xác nhận mức giảm tổn thất 15% so với các mẫu máy thế hệ cũ.
Kiểm tra trở kháng ngắn mạch - để đảm bảo điện áp trở kháng nằm trong phạm vi được đảm bảo 4% -8%.
Kiểm tra điện áp chịu tần số công nghiệp – để xác nhận tính toàn vẹn cách điện và độ bền điện môi cho hệ thống 10kV/35kV.
Kiểm tra xung sét (theo yêu cầu) – để xác minh khả năng chịu đột biến khi lắp đặt ngoài trời.
Kiểm tra độ kín - để xác nhận tính toàn vẹn của thùng dầu dạng sóng và đảm bảo không rò rỉ dầu dưới áp suất.
Kiểm tra chất lượng dầu - để đảm bảo dầu cách điện đáp ứng các thông số kỹ thuật về độ bền điện môi và độ ẩm.
Kiểm tra tỷ số vòng dây và xác minh nhóm vectơ – để xác nhận tỷ số máy biến áp và mối quan hệ pha chính xác.
Thử nghiệm phóng điện cục bộ (theo yêu cầu) – dành cho các ứng dụng yêu cầu mức phóng điện cục bộ cực thấp.
1.Hỏi đáp: Máy biến áp phân phối ngâm dầu và máy biến áp loại khô có gì khác nhau?
Trả lời: Công suất máy biến áp ngâm dầu có thể đạt từ 100kva đến 10.000kva, có thể đáp ứng nhu cầu tải cực lớn. Tuy nhiên, công suất của máy biến áp loại khô còn hạn chế. Đồng thời, máy biến áp ngâm dầu rẻ hơn máy biến áp loại khô và có thể đặt trực tiếp ngoài trời mà không cần phòng phân phối trong nhà, khiến chúng phù hợp hơn với các kịch bản phân phối công suất lớn ngoài trời.
2. Câu hỏi: Sản phẩm này có thể sử dụng trực tiếp ngoài trời được không?
Trả lời: Chúng tôi đã áp dụng thiết kế thùng dầu kín dạng sóng, có hiệu suất bịt kín mạnh mẽ. Nó có thể ngăn ngừa rò rỉ dầu và ô nhiễm một cách hiệu quả. Kết hợp với cấu trúc bảo vệ dành riêng cho ngoài trời, nó có thể chống ẩm, chống nắng, mưa và các yếu tố khác. Không có phương tiện bảo vệ bổ sung được yêu cầu. Nó hoàn toàn phù hợp với môi trường ngoài trời khắc nghiệt và không cần xây dựng riêng phòng phân phối điện trong nhà.
3. Câu hỏi: Có thể tùy chỉnh công suất và điện áp của máy biến áp ngâm dầu không?
Trả lời: Máy biến áp phân phối ngâm dầu có công suất định mức từ 100KVA đến 10.000KVA, có điện áp định mức bao gồm điện áp cao 10kV/35kV và điện áp thấp 0,4kV. Đồng thời, điện áp trở kháng, phương pháp điều chỉnh điện áp và vật liệu cuộn dây đều có thể được tùy chỉnh. Theo yêu cầu phân phối điện ngoài trời của các tình huống khác nhau, chẳng hạn như các nhà máy lớn và trạm biến áp ngoài trời, chúng tôi có thể điều chỉnh thiết bị cụ thể để đáp ứng chính xác nhu cầu phân phối điện ngoài trời công suất lớn.
4. Câu hỏi: Lợi thế tổn thất thấp của sản phẩm này cụ thể nằm ở đâu?
Trả lời: Chúng tôi sử dụng lõi thép tấm silic chất lượng cao, tỷ lệ tổn thất thấp hơn 15% so với máy biến áp ngâm dầu cũ. Hiệu quả tiết kiệm năng lượng là đáng chú ý. Khi hoạt động lâu dài, nó có thể làm giảm đáng kể tổn thất năng lượng điện. Lượng điện tiết kiệm cụ thể phụ thuộc vào công suất thực tế và thời gian vận hành. Công suất càng lớn và thời gian vận hành càng dài thì điện năng tiết kiệm càng nhiều, điều này có thể giúp các dự án phân phối điện lớn tiết kiệm chi phí vận hành và bảo trì lâu dài.
Là một nhà sản xuất chuyên nghiệp, chúng tôi cung cấp hướng dẫn kỹ thuật để giúp khách hàng nước ngoài lựa chọn sản phẩm phù hợp, chuẩn bị lắp đặt và vận hành thường xuyên. Nhóm của chúng tôi cung cấp hỗ trợ từ xa trong quá trình cài đặt và vận hành. Phụ tùng thay thế có sẵn để gửi đi nhanh chóng. Đối với bất kỳ yêu cầu kỹ thuật nào, nhóm của chúng tôi thường trả lời trong vòng 24 giờ.
Dự án này liên quan đến việc xây dựng hệ thống phân phối điện bên ngoài mới cho một doanh nghiệp sản xuất vừa và nhỏ trong một khu công nghiệp. Phụ tải chính của cơ sở bao gồm các thiết bị cảm ứng công nghiệp tiêu chuẩn—chẳng hạn như máy dập, máy tiện, máy nén khí, quạt và máy bơm—được đặc trưng bởi chu kỳ khởi động-dừng thường xuyên, tải tập trung vào ban ngày và hoạt động tải nhẹ vào ban đêm. Máy biến áp phân phối được đặt trên một bệ ngoài trời chuyên dụng, mang lại không gian rộng rãi, hệ thống thông gió tuyệt vời và không bị hạn chế về an toàn cháy nổ liên quan đến các khu vực kín trong nhà.
Do việc lắp đặt ngoài trời, yêu cầu về hiệu quả chi phí, nhu cầu tản nhiệt hiệu quả và biến động tải đáng kể, dự án sử dụng máy biến áp điện ngâm trong dầu kín S13-M thay vì thiết bị loại khô. Máy biến áp duy nhất này đóng vai trò là nguồn điện chính cho toàn bộ cơ sở—bao gồm động lực, thiết bị chiếu sáng và thiết bị sản xuất—do đó đảm bảo nguồn điện ổn định, lâu dài cho hoạt động.
Sự phù hợp về không gian ngoài trời cho máy biến áp ngâm dầu: Sàn biến áp ngoài trời có không gian rộng rãi và thông gió tốt, tuân thủ các tiêu chuẩn lắp đặt mà không có các ràng buộc nghiêm ngặt về an toàn cháy nổ áp dụng cho việc lắp đặt trong nhà.
Kiểm soát chi phí: Với cùng công suất, máy biến áp ngâm dầu rẻ hơn đáng kể so với máy biến áp loại khô, giúp giảm đáng kể khoản đầu tư cơ sở hạ tầng của doanh nghiệp.
Yêu cầu tản nhiệt cao: Với thiết bị công nghiệp tập trung, tải trọng ban ngày lớn và nhiệt độ tăng nhanh, hệ thống tuần hoàn dầu tự làm mát của máy biến áp ngâm dầu hoạt động tốt hơn các máy biến áp loại khô, khiến chúng trở nên lý tưởng khi vận hành tải nặng liên tục.
Khả năng chống quá tải và đột biến mạnh mẽ: Máy móc trong xưởng tạo ra tải đột biến đáng kể trong quá trình khởi động và tắt máy; máy biến áp ngâm trong dầu có khả năng phục hồi ngắn mạch và quá tải vượt trội, khiến chúng rất phù hợp với các tải công nghiệp biến động.
Bảo trì đơn giản, hoàn thiện: Máy biến áp ngâm dầu có cấu trúc đơn giản, giúp việc chẩn đoán và sửa chữa lỗi trở nên đơn giản, đồng thời cho phép sử dụng các phụ tùng thay thế tiêu chuẩn—lý tưởng cho khả năng bảo trì định kỳ của cơ sở. Cấu hình thiết bị
Dựa trên tổng tải tính toán, một máy biến áp ngâm dầu S13-M-800kVA 10kV/0,4kV được bọc kín, tiết kiệm năng lượng sẽ được lắp đặt trên bệ ngoài trời. Nó có thiết kế thùng tôn kín không có bộ phận bảo quản dầu, giúp nó phù hợp cho hoạt động ngoài trời trong mọi thời tiết.
Model: Máy biến áp ngâm dầu kín hoàn toàn S13-M-800kVA
Điện áp định mức: 10±2×2,5% / 0,4kV
Phương pháp làm mát: Tự làm mát bằng dầu (ONAN)
Vật liệu cốt lõi: Tấm thép silicon có độ thấm cao; cấu trúc tổn thất thấp, tiết kiệm năng lượng
Đặc điểm kết cấu: Thùng dầu dạng sóng kín hoàn toàn; không cần bảo trì; chống oxy hóa và chống ẩm; hiệu suất cách nhiệt ổn định
Cấu hình bảo vệ: Cầu chì ngắt điện áp cao, chống sét, công tắc chính điện áp thấp, bảo vệ nối đất
Phương pháp lắp đặt: Lắp đặt ngoài trời trên bệ thép; bao gồm chống sét, nối đất và hàng rào an toàn
Tổn thất cực thấp và hiệu suất năng lượng cao: Có cấu trúc tiết kiệm năng lượng S13; không tải và tổn thất khi tải thấp hơn đáng kể so với các mẫu S11 và S9 cũ, giúp tiết kiệm chi phí điện lâu dài đáng kể.
Khả năng thích ứng ngoài trời tuyệt vời: Cấu trúc kín hoàn toàn cách ly thiết bị khỏi không khí, mưa và bụi; khả năng chống ngưng tụ và oxy hóa; thích hợp cho hoạt động ngoài trời ở cả nhiệt độ mùa hè cao và nhiệt độ mùa đông thấp.
Tản nhiệt vượt trội: Tản nhiệt đồng đều thông qua tuần hoàn dầu máy biến áp đảm bảo tăng nhiệt độ ổn định khi tải nặng, tránh các vấn đề giới hạn tải ở nhiệt độ cao thường gặp ở máy biến áp loại khô.
Khả năng chống va đập và ngắn mạch cao: Hoạt động ổn định dưới tải va đập do động cơ công nghiệp khởi động và dừng thường xuyên; khả năng chống quá nhiệt và vấp ngã.
Lợi thế về hiệu quả chi phí rõ ràng: Chi phí thiết bị thấp, lắp đặt đơn giản và không cần các phương tiện chữa cháy phức tạp, giúp giảm đáng kể chi phí cho cơ sở hạ tầng phân phối điện của nhà máy.
Chất lượng nguồn điện ổn định và tuân thủ: Độ lệch điện áp và cân bằng ba pha sau vận hành đáp ứng đầy đủ các tiêu chuẩn điện công nghiệp, đảm bảo các thiết bị nhà xưởng vận hành thông suốt.
Không có hiện tượng bất thường khi phụ tải cao điểm: Nhiệt độ dầu máy biến áp và mức tăng nhiệt độ vẫn bình thường khi sản xuất đầy tải vào ban ngày; không xảy ra tình trạng quá tải hoặc nóng lên bất thường.
Giảm tổn thất và năng lượng đáng kể: Thiết kế lõi tổn thất thấp giúp giảm đáng kể tổn thất máy biến áp, giảm chi phí điện cơ bản hàng tháng và các chi phí liên quan đến tổn thất của doanh nghiệp một cách hiệu quả.
Vận hành ngoài trời không có lỗi: Cấu trúc kín hoàn toàn giúp loại bỏ nguy cơ nước xâm nhập, độ ẩm và ăn mòn, đảm bảo hoạt động ổn định, trong mọi thời tiết quanh năm. Vận hành & Bảo trì thuận tiện và chi phí thấp: Thiết bị có thiết kế hoàn thiện và tỷ lệ hỏng hóc thấp; bảo trì định kỳ chỉ yêu cầu kiểm tra trực quan và kiểm tra mức dầu cũng như nối đất, dẫn đến gánh nặng vận hành ở mức tối thiểu.
Máy biến áp ngâm dầu (dòng S13-M) là lựa chọn ưu tiên cho các dự án phân phối điện trong các nhà máy công nghiệp, khu vực phân phối điện nông thôn, trạm biến áp lưới điện bên ngoài và lắp đặt ngoài trời. So với máy biến áp loại khô, chúng có những ưu điểm như tản nhiệt vượt trội, khả năng chống quá tải và va đập cao, chi phí thấp hơn, hiệu quả sử dụng năng lượng tuyệt vời và dễ bảo trì. Chúng đặc biệt phù hợp cho các ứng dụng công nghiệp và lắp đặt ngoài trời được đặc trưng bởi sự dao động tải đáng kể hoặc tải nặng, đại diện cho giải pháp máy biến áp hoàn thiện nhất và tiết kiệm chi phí cho các dự án phân phối lưới điện bên ngoài.
