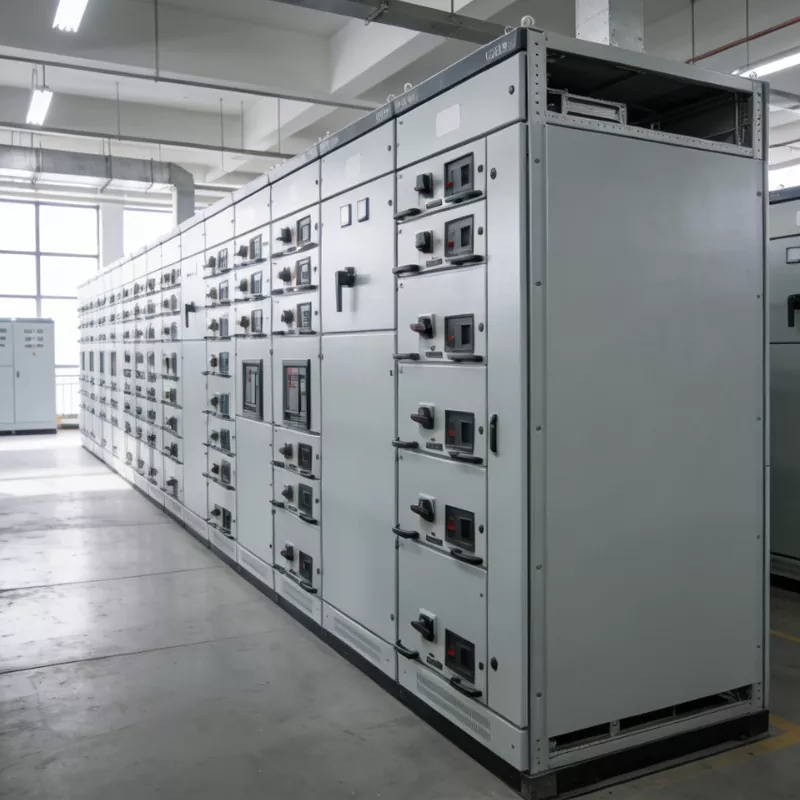

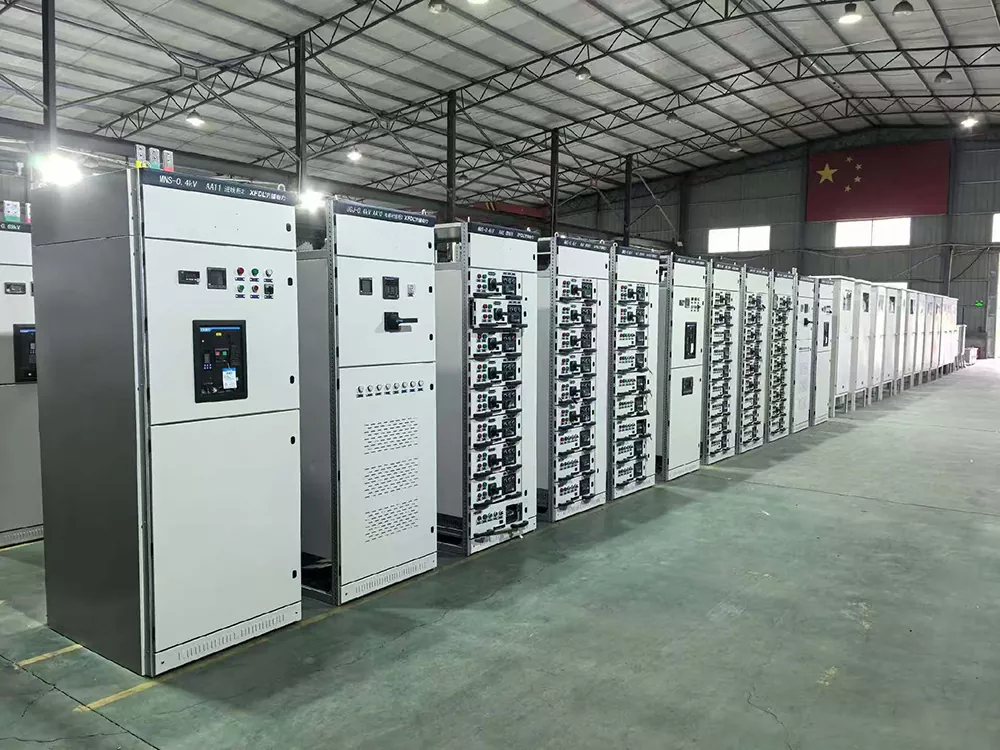

Tủ phân phối kéo ra MNS

Tủ phân phối kéo ra MNS là thiết bị đóng cắt kéo ra điện áp thấp cao cấp đã được cải tiến và phát triển toàn diện dựa trên các tủ chuyển mạch điện áp thấp xuất sắc trong nước. Đây cũng là thiết bị phân phối hoàn chỉnh điện áp thấp cấp cao nhất hiện nay ở Trung Quốc. So với tủ công tắc kéo thông thường, sản phẩm này sử dụng 1/4 ngăn kéo mô-đun thu nhỏ, có thể tích nhỏ hơn ngăn kéo GCS và có thể chứa được nhiều tủ hơn. Mức độ bảo vệ đạt IP54. Định vị cốt lõi của nó là đáp ứng các yêu cầu cực kỳ cao về độ tin cậy và an toàn phân phối điện trong các tình huống cao cấp. Ngay cả trong các tình huống như nhà máy điện hạt nhân và nhà máy bán dẫn không cho phép xảy ra lỗi, nó cũng có thể hoạt động hoàn hảo. Nó là thiết bị cần thiết cho các kịch bản phân phối điện cấp cao nhất và phù hợp với các kịch bản công nghiệp và dân dụng khác nhau với các yêu cầu nghiêm ngặt về an toàn và ổn định phân phối điện.

Thông số kỹ thuật

Ưu điểm của sản phẩm là gì?

Thiết kế ngăn kéo siêu nhỏ, nhiều mạch hơn và tiết kiệm không gian hơn: Tủ phân phối kéo ra MNS sử dụng 1/4 ngăn kéo siêu nhỏ mô-đun. Một tủ đơn có thể chứa tới 36 mạch nhỏ độc lập, gấp đôi số lượng mạch so với tủ GCS thông thường. Không cần mở rộng diện tích phòng phân phối, nó có thể đáp ứng các yêu cầu phân phối cao cấp cho nhiều mạch và tải thấp, tiết kiệm đáng kể không gian sàn và giảm chi phí của địa điểm.

Cấp bảo vệ cực cao IP54, phù hợp với môi trường phức tạp: Cấp độ bảo vệ đạt IP54, vượt xa cấp độ IP30 của các tủ công tắc kéo thông thường. Cấu trúc kín hoàn toàn kết hợp với thiết kế niêm phong chính xác có thể ngăn chặn bụi và hơi ẩm xâm nhập một cách hiệu quả. Ngay cả trong môi trường phức tạp có độ ẩm cao và nhiều bụi, nó có thể đảm bảo hoạt động ổn định của các bộ phận bên trong và tránh hỏng hóc thiết bị do các yếu tố môi trường gây ra.

Thiết kế khóa liên động kép, an toàn tối đa và chống thao tác sai: Được trang bị bảo vệ kép khóa liên động cơ + khóa liên động điện, hoàn toàn có thể ngăn chặn các thao tác sai như kéo ngăn kéo khi đang mang tải hoặc vô tình chạm vào các bộ phận mang điện. Nó không chỉ đảm bảo an toàn cá nhân cho người vận hành mà còn tránh tình trạng mất điện và hỏng hóc thiết bị do vận hành sai. Nó xây dựng một tuyến phòng thủ an toàn phân phối toàn diện và tuân thủ các tiêu chuẩn an toàn của các kịch bản cao cấp.

Bảo trì khi tắt nguồn mà không mất điện: Mỗi ngăn kéo được thiết kế độc lập. Khi một mạch nào đó bị hỏng, chỉ cần kéo ngăn kéo tương ứng ra để bảo trì, các mạch khác sẽ không bị ảnh hưởng. Không cần phải dừng toàn bộ hệ thống phân phối, thích ứng hoàn hảo với các kịch bản cao cấp không thể chịu được bất kỳ sự cố mất điện nào trong một giây, đảm bảo sản xuất và vận hành liên tục và ổn định, đồng thời giảm tổn thất do thời gian ngừng hoạt động.

Tay nghề và chi tiết nâng cao, vận hành ổn định với dòng điện lớn: Tích hợp các thanh cái bằng đồng dày kích thước lớn, có khả năng chịu dòng điện cao và bảo vệ cách điện đầy đủ, có thể thích ứng với hoạt động với dòng điện lớn từ 630A đến 6300A. Nhiệt độ tăng thấp và độ ổn định cao. Kết hợp với các chi tiết như bảo vệ bịt kín hoàn toàn và khóa liên động kép đảm bảo thiết bị hoạt động ổn định lâu dài mà không cần bảo trì thường xuyên.

Các kịch bản ứng dụng là gì?

Với độ tin cậy, an toàn và khả năng thích ứng cực kỳ cao, Tủ phân phối kéo MNS được sử dụng rộng rãi trong nhiều tình huống cao cấp khác nhau, có yêu cầu nghiêm ngặt về phân phối điện và không thể chịu đựng được bất kỳ sự cố nào. Nó đã trở thành thiết bị tiêu chuẩn để phân phối điện cốt lõi trong các ngành công nghiệp khác nhau. Trong các kịch bản hỗ trợ điện hạt nhân, nó thích ứng với việc phân phối điện áp thấp của các nhà máy điện hạt nhân, đáp ứng yêu cầu về độ tin cậy cực cao và đảm bảo hệ thống điện hạt nhân vận hành ổn định; trong các kịch bản trung tâm dữ liệu cấp cao nhất, nó được điều chỉnh cho phù hợp với các trung tâm dữ liệu IDC siêu lớn, cho phép bảo trì liên tục mà không bị mất điện và tránh những tổn thất lớn do mất điện; trong các kịch bản bệnh viện, nó được điều chỉnh để phù hợp với việc phân phối điện cốt lõi của các phòng mổ và ICU của bệnh viện cấp ba, đảm bảo thiết bị y tế hoạt động liên tục và bảo vệ an toàn tính mạng của bệnh nhân; trong kịch bản nhà máy bán dẫn, nó thích ứng với việc phân phối điện của các nhà máy sản xuất chất bán dẫn và chip, đáp ứng các yêu cầu cực kỳ cao về độ tin cậy và ổn định, tránh gián đoạn sản xuất do lỗi; trong các kịch bản vận chuyển đường sắt, nó được điều chỉnh để phù hợp với việc phân phối điện áp thấp cốt lõi của tàu điện ngầm và đường sắt tốc độ cao, giúp không bị mất điện và đảm bảo vận chuyển thông suốt.

Tại sao chọn chúng tôi?

Junray Electrical, với tư cách là Nhà sản xuất, Nhà cung cấp và Nhà máy chuyên nghiệp tại Trung Quốc, đã tiến hành nghiên cứu chuyên sâu về việc phát triển và sản xuất Tủ phân phối kéo ra MNS. Nó tuân thủ nghiêm ngặt các tiêu chuẩn ngành và mỗi thiết bị đều trải qua quá trình kiểm tra nghiêm ngặt, đảm bảo chất lượng và cho phép chấp nhận suôn sẻ trong nhiều tình huống cao cấp khác nhau. Sản phẩm này là phiên bản nâng cấp dựa trên tủ công tắc thông thường, tích hợp các ưu điểm cốt lõi như ngăn kéo siêu nhỏ mô-đun 1/4 và mức bảo vệ IP54, giải quyết hiệu quả các điểm yếu về phân phối trong các kịch bản cao cấp. Nó dễ thích nghi và bền hơn các sản phẩm tương tự. Chúng tôi cung cấp hướng dẫn lựa chọn trước khi bán hàng toàn diện và dịch vụ bảo trì sau bán hàng. Chúng tôi có thể tùy chỉnh số lượng ngăn kéo theo nhu cầu của khách hàng, đáp ứng yêu cầu cá nhân hóa của các tình huống khác nhau.

Tổng quan dự án

Dự án này liên quan đến việc nâng cấp hệ thống phân phối điện cho một xưởng sản xuất thông minh dành riêng cho pin năng lượng mới—một cơ sở được phân loại là cơ sở sản xuất có độ chính xác cao cấp với các yêu cầu về tải "Cấp I". Xưởng có rất nhiều thiết bị có độ chính xác cao—bao gồm các hệ thống rô-bốt hàn, phủ, cuộn dây, tạo hình và kiểm tra—được đặc trưng bởi mật độ tải cao, chu kỳ khởi động-dừng thường xuyên và nhiễu điện từ (EMI) đáng kể. Do đó, cơ sở này đòi hỏi phải có nguồn điện liên tục đặc biệt và chất lượng điện năng cao.

Các tủ loại cố định GGD cũ ban đầu có công suất mạch hạn chế, diện tích lớn, thiếu khả năng bảo vệ cách ly và khả năng chống nhiễu kém. Những sự cố này thường dẫn đến sự cố đoản mạch nối tiếp, mất điện trên diện rộng trong quá trình bảo trì và tắt thiết bị do EMI gây ra. Việc nâng cấp bao gồm việc thay thế toàn bộ MCC (Trung tâm điều khiển động cơ), bộ cấp nguồn và hệ thống phân phối tự động hóa quy trình của toàn bộ cơ sở bằng thiết bị đóng cắt rút điện áp thấp mô-đun MNS, từ đó đạt được khả năng phân phối điện thông minh, mật độ cao và an toàn cao.

Các vấn đề trước khi nâng cấp

Sử dụng không gian thấp: Cấu trúc tủ truyền thống cồng kềnh và cung cấp công suất mạch hạn chế, không còn chỗ để mở rộng cho thiết bị xưởng mới.

Nguy cơ lan truyền lỗi cao: Việc thiếu cách ly mô-đun nghiêm ngặt có nghĩa là đoản mạch hoặc hồ quang trong một mạch đơn có thể dễ dàng lan rộng, gây mất điện toàn bộ cho toàn bộ khu vực.

Khả năng chống nhiễu kém: Thiết bị điều khiển công nghiệp chính xác dễ bị ảnh hưởng bởi sóng hài và EMI, dẫn đến hiện tượng trôi dữ liệu thường xuyên và hệ thống robot bị tắt hoặc cảnh báo lỗi.

Bảo trì không hiệu quả: Các lỗi ở tủ loại cố định phải tắt toàn bộ dây chuyền và mở tủ để sửa chữa, ảnh hưởng nghiêm trọng đến năng suất của dây chuyền sản xuất.

Xếp hạng bảo vệ không đầy đủ: Do mức độ bụi cao và cách bố trí thiết bị dày đặc trong xưởng, các tủ tiêu chuẩn dễ bị tích tụ bụi, tạo vết/hồ quang và quá nóng tại các điểm kết nối.

Kế hoạch cấu hình thiết bị

Để đáp ứng các yêu cầu về tải mật độ cao, khả năng miễn nhiễm EMC cao và bảo trì nhanh chóng vốn có trong sản xuất chính xác, phòng phân phối điện áp thấp đã được tiêu chuẩn hóa với thiết bị đóng cắt kiểu mô-đun MNS thế hệ mới. Các thiết bị này đóng vai trò là loại tủ cốt lõi để điều khiển động cơ MCC của xưởng, cấp nguồn cho thiết bị tự động hóa, phân phối hạ lưu UPS và điều khiển tập trung hệ thống chiếu sáng và nguồn điện chung. Thông số kỹ thuật thiết bị cốt lõi

Loại tủ: Thiết bị đóng cắt mô-đun rút điện áp thấp MNS (cấu trúc mô-đun tiêu chuẩn quốc tế)

Điện áp định mức: 400V; Điện áp cách điện định mức: 690V

Đặc điểm cấu trúc: Các đơn vị mô-đun, bố trí mật độ cao và phân tách chặt chẽ các khu chức năng

Vị trí ngăn kéo: Bốn vị trí—Đã kết nối, Kiểm tra, Cách ly và Rút tiền—có khóa liên động cơ và điện kép

Miễn nhiễm nhiễu: EMC loại A (cấp công nghiệp); che chắn hiệu quả chống lại sóng hài tần số cao và nhiễu bức xạ điện từ

Xếp hạng bảo vệ: IP40; chống bụi và chống vật lạ; thích hợp cho môi trường xưởng sạch sẽ, chính xác

Ưu điểm chính: Tăng mật độ mạch lên 30% so với tủ tiêu chuẩn có cùng kích thước; hỗ trợ trao đổi nóng để thay thế thiết bị nhanh chóng

Điểm nổi bật về cài đặt và ứng dụng

Thiết kế mô-đun mật độ cực cao: Sử dụng các đơn vị mô-đun tiêu chuẩn để tối đa hóa việc triển khai mạch trong không gian phòng phân phối điện hạn chế, giải quyết hoàn hảo các thách thức liên quan đến mật độ thiết bị cao, nhiều mạch và hạn chế về không gian.

Khả năng miễn nhiễm EMI cấp công nghiệp: Cấu trúc che chắn kim loại kết hợp với cách ly bộ phận độc lập chống lại hiệu quả nhiễu tần số cao từ robot và bộ truyền động tần số thay đổi, đảm bảo thiết bị chính xác hoạt động ổn định.

Khóa liên động không an toàn: Không thể rút ngăn kéo ra nếu không mở mạch trước và không thể đóng lại trừ khi đã ngồi hoàn toàn; loại bỏ hoàn toàn các tai nạn do chèn/rút khi tải hoặc lỗi vận hành.

Không lan truyền lỗi: Mỗi ngăn kéo có ngăn cách ly độc lập, chứa các lỗi mạch đơn trong thiết bị và ngăn ngừa tác động lên thanh cái hoặc thiết bị khác.

Mở rộng công suất rất linh hoạt: Các mô-đun được tiêu chuẩn hóa cho phép thay thế trực tiếp các ngăn kéo trong quá trình nâng cấp quy trình trong tương lai hoặc bổ sung thiết bị, loại bỏ nhu cầu sửa đổi tủ hoặc công việc xây dựng mở rộng.

Kết quả hoạt động sau trang bị thêm

Độ ổn định nguồn được cải thiện đáng kể: Thiết kế chống EMC giúp loại bỏ thời gian ngừng hoạt động do nhiễu điện từ ảnh hưởng đến thiết bị chính xác, dẫn đến tăng hiệu quả tổng thể của dây chuyền sản xuất.

Rủi ro lỗi có thể kiểm soát: Bộ phận cách ly độc lập hạn chế các lỗi ngắn mạch và quá tải trong ngăn kéo cụ thể, ngăn ngừa tình trạng mất điện trên quy mô lớn.

Sửa chữa khẩn cấp nhanh chóng: Ngăn kéo bị lỗi có thể được thay thế trực tiếp; thời gian sửa chữa giảm từ vài giờ xuống dưới 5 phút, cắt giảm đáng kể tổn thất do ngừng sản xuất.

Sử dụng không gian tối đa: Mật độ mạch tăng lên trong cùng một diện tích tủ giúp loại bỏ nhu cầu về phòng phân phối điện bổ sung, tiết kiệm chi phí xây dựng dân dụng. Không sinh nhiệt trong quá trình hoạt động lâu dài: Thiết kế mô-đun plug-in đảm bảo hiệu suất tiếp xúc ổn định, loại bỏ các rủi ro liên quan đến kết nối lỏng lẻo hoặc quá trình gia nhiệt do oxy hóa và duy trì nhiệt độ hoạt động bình thường.

Tóm tắt trường hợp

Thiết bị đóng cắt kiểu ngăn kéo MNS là loại tủ điện áp thấp, cao cấp được đặc trưng bởi tính mô đun, mật độ cao, khả năng chống nhiễu vượt trội và mức độ an toàn cao. So với các mô hình GCK và GGD, nó phù hợp hơn cho các ứng dụng tiêu chuẩn cao như sản xuất chính xác, năng lượng mới, vận tải đường sắt, trung tâm dữ liệu và các cơ sở công nghiệp cao cấp. Nhờ cấu trúc mô-đun nhỏ gọn, khả năng chống nhiễu EMC cấp công nghiệp, cách ly và bảo vệ nghiêm ngặt cũng như dễ bảo trì nhanh chóng, nó đã trở thành lựa chọn ưu tiên cho hệ thống phân phối điện MCC trong các nhà máy thông minh hiện đại.

Câu hỏi thường gặp

Câu hỏi: Có thể thực hiện bảo trì khi không tắt nguồn không?

A: Có, mỗi ngăn kéo được thiết kế độc lập. Khi một mạch nào đó bị lỗi thì chỉ cần kéo ngăn kéo tương ứng ra để bảo trì, còn các mạch khác vẫn tiếp tục hoạt động bình thường. Không cần phải dừng toàn bộ hệ thống phân phối điện, thực sự đạt được thời gian mất điện bằng không. Nó phù hợp với các tình huống mà nguồn điện không thể bị gián đoạn dù chỉ một giây.

Hỏi: Số lượng ngăn kéo có thể được tùy chỉnh không?

Trả lời: Có, các ngăn kéo của sản phẩm này có kích thước mô-đun 1/4. Tủ đơn tiêu chuẩn có thể có tối đa 36 chiếc. Số lượng thiết bị có thể được tùy chỉnh theo yêu cầu mạch điện của khách hàng, đáp ứng chính xác nhu cầu phân phối điện của các tình huống khác nhau và thích ứng với các tình huống cao cấp có nhiều mạch và tải nhỏ.

Câu hỏi: Tủ phân phối rút ra MNS có thể được sử dụng trong trường hợp dòng điện cao không?

A: Có, phạm vi dòng điện định mức là 630A đến 6300A. Nó được trang bị các thanh cái bằng đồng dày kích thước lớn, có khả năng mang dòng lớn, tăng nhiệt độ thấp, bảo vệ cách điện hoàn toàn và có thể thích ứng ổn định với các kịch bản phân phối điện cao cấp hiện tại khác nhau, đảm bảo thiết bị hoạt động ổn định lâu dài.
