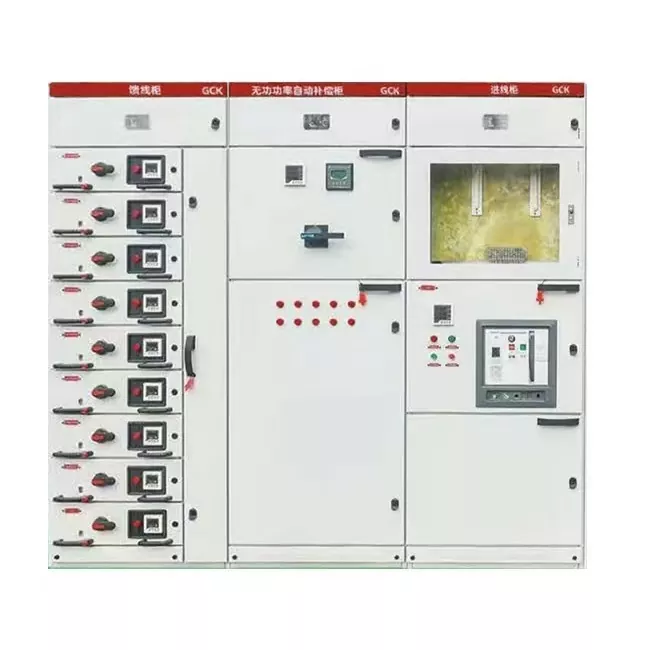

Tủ phân phối kéo ra GCK

Bạn vẫn còn gặp rắc rối bởi không gian hạn chế trong phòng phân phối? Hoặc bạn đã từng gặp sự cố mạch điện nhỏ khiến toàn bộ dây chuyền sản xuất phải ngừng hoạt động để bảo trì dẫn đến thiệt hại rất lớn về kinh tế? Mặc dù tủ cố định truyền thống không tốn kém nhưng việc bảo trì đòi hỏi phải cắt điện hoàn toàn; trong khi hệ thống MNS cao cấp có hiệu suất tuyệt vời nhưng chi phí cao thường cản trở nhiều dự án.

Tủ phân phối kéo ra GCK của Junray Electrical được thiết kế chính xác để giải quyết vấn đề nan giải này. Chúng tôi đã từ bỏ thiết kế ngăn kéo cỡ lớn truyền thống và sử dụng đơn vị mô-đun 1/2 được tối ưu hóa. Thiết kế này không chỉ giảm đáng kể diện tích sàn của phòng phân phối mà còn có thể "bảo trì khi tắt nguồn", loại bỏ hoàn toàn nỗi lo về thời gian ngừng hoạt động của máy do bảo trì và là lựa chọn hoàn hảo cho những dự án đòi hỏi cả hiệu suất và ngân sách.

Điểm mạnh cốt lõi

Khả năng cạnh tranh cốt lõi của Tủ phân phối kéo ra GCK nằm ở khả năng vận hành linh hoạt và tận dụng không gian:

Mật độ mạch cực cao: Sử dụng 1/2 ngăn kéo mô-đun, một tủ đơn có thể chứa tới 18 mạch độc lập, gấp đôi công suất của tủ GCS truyền thống. Điều này có nghĩa là với cùng một không gian sàn, bạn có thể đạt được gấp đôi công suất phân phối điện, tăng cường đáng kể việc sử dụng không gian.

Đạt được khả năng bảo trì "không có thời gian ngừng hoạt động": Các ngăn kéo có khóa liên động cơ học ba vị trí "làm việc, kiểm tra, tách" rõ ràng. Khi một mạch điện bị lỗi, người vận hành có thể dễ dàng tháo ngăn kéo bị lỗi ra để bảo trì như thay pin, trong khi các mạch lân cận vẫn tiếp tục hoạt động bình thường, loại bỏ hoàn toàn tình trạng mất điện trên toàn tuyến.

Hiệu quả chi phí tối ưu: So với hệ thống MNS đắt tiền, tủ GCK của chúng tôi mang lại trải nghiệm vận hành thuận tiện tương tự đồng thời giảm đáng kể chi phí mua sắm, giúp bạn nổi bật trong các dự án cơ sở hạ tầng với tỷ lệ đầu tư-đầu ra tốt hơn.

Sản xuất chuyên nghiệp

Là Nhà sản xuất chuyên nghiệp được thành lập vào năm 2013, Junray Electrical có cơ sở sản xuất hiện đại. Chúng tôi không chỉ sở hữu các chứng nhận có thẩm quyền quốc tế như ISO, CCC và CE mà còn có một bộ dây chuyền sản xuất tiên tiến hoàn chỉnh, từ cắt laser đến uốn chính xác.

Tủ phân phối kéo ra GCK này được sản xuất nghiêm ngặt theo tiêu chuẩn quốc tế. Cấu trúc tủ được lắp ráp bằng các cấu hình mô-đun có độ bền cao, vừa có độ cứng vừa có độ chính xác. Bên trong được trang bị các thanh cái bằng đồng có độ dẫn điện cao dày hơn, với dải dòng định mức từ 630A đến 4000A và dòng điện chịu được ngắn hạn lên đến 80kA, đảm bảo sự ổn định ngay cả khi khởi động tải nặng hoặc tác động ngắn mạch. Kết hợp với mức bảo vệ IP40, nó có thể cách ly bụi và vật lạ một cách hiệu quả. Dù ở trong xưởng nhiều bụi hay khu thương mại có nhân viên thường xuyên di chuyển, nó có thể đảm bảo độ sạch và an toàn của các bộ phận bên trong.

Thông số kỹ thuật:

Các tình huống áp dụng:

Nhà máy cỡ vừa: Phân phối điện cho các dây chuyền sản xuất cốt lõi, kinh phí hạn hẹp nhưng yêu cầu vận hành, bảo trì thuận tiện.

Khu phức hợp thương mại: Hệ thống chiếu sáng và phân phối điện cho các trung tâm thương mại và tòa nhà văn phòng không được để xảy ra tình trạng mất điện.

Bệnh viện/Cơ sở hạ tầng: Các cơ sở công cộng và khu công nghiệp có yêu cầu cung cấp điện liên tục.

Tại sao chọn Junray Electrical?

Lựa chọn Junray Electrical không đơn thuần là chọn Nhà cung cấp mà là chọn đối tác tin cậy. Chúng tôi có một đội ngũ chuyên nghiệp có thể cung cấp cho bạn các dịch vụ tùy chỉnh nhanh chóng và chính xác. Chúng tôi hứa sẽ cung cấp phản hồi nhanh chóng trên toàn cầu 24/7. Nếu bạn đang tìm kiếm Tủ phân phối kéo ra GCK có thể giải quyết các vấn đề về không gian và vận hành thì đừng chần chừ gì nữa. Hãy liên hệ ngay với chúng tôi để được tư vấn kỹ thuật và báo giá miễn phí.

Nghiên cứu điển hình

Dự án này liên quan đến việc nâng cấp hệ thống phân phối điện cho xưởng sản xuất linh kiện điện tử quy mô lớn. Cơ sở này vận hành nhiều dây chuyền sản xuất có tần số thay đổi, thiết bị gia công chính xác, hệ thống điều hòa không khí trung tâm và mạch MCC (Trung tâm điều khiển động cơ) tự động, được đặc trưng bởi chu kỳ khởi động-dừng thiết bị thường xuyên và biến động tải đáng kể. Các tủ phân phối GGD loại cố định ban đầu có mạch điện vô tổ chức và khó bảo trì; một lỗi trong một mạch điện có thể dễ dàng ảnh hưởng đến toàn bộ phần thanh cái, ảnh hưởng nghiêm trọng đến tính liên tục của quá trình sản xuất.

Để nâng cao độ an toàn phân phối, hiệu quả bảo trì và độ ổn định của nguồn điện, toàn bộ hệ thống phân phối điện áp thấp của nhà máy đã được thay thế bằng thiết bị đóng cắt điện áp thấp loại rút GCK. Các đơn vị này xử lý việc phân phối điện tại xưởng, phân phối đèn chiếu sáng, bộ cấp nguồn thiết bị có tần số thay đổi và điều khiển bù công suất phản kháng tập trung.

Các vấn đề trước khi nâng cấp

Rủi ro bảo trì cao và thời gian ngừng hoạt động kéo dài: Lỗi mạch đơn của tủ cố định cũ phải cắt điện toàn bộ khu vực để sửa chữa; Hệ thống dây điện phức tạp bằng vít và việc sửa chữa khẩn cấp tốn thời gian đã ảnh hưởng nghiêm trọng đến sản lượng của dây chuyền sản xuất.

Nguy cơ lan truyền lỗi cao: Thiếu các ngăn độc lập có nghĩa là đoản mạch hoặc hồ quang trong một mạch có thể dễ dàng lan sang các mạch lân cận, gây mất điện trên diện rộng.

Khó khăn trong việc mở rộng công suất: Mạch tủ cố định thiếu tính linh hoạt nên không thể dễ dàng bổ sung công suất hoặc sửa đổi mạch cho thiết bị tự động mới.

Quá nhiệt nghiêm trọng tại các điểm tiếp xúc: Sự oxy hóa của các thiết bị đầu cuối truyền thống trong quá trình hoạt động lâu dài gây ra hiện tượng quá nhiệt và thường xuyên vấp ngã các tủ cấp nguồn ra trong thời gian tải cao điểm.

Hiệu suất O&M thấp: Không thể thực hiện thay nóng hoặc sử dụng ngăn kéo dự phòng đồng nghĩa với việc phải khắc phục sự cố mất điện.

Kế hoạch cấu hình thiết bị

Dựa trên phân loại tải của xưởng và yêu cầu quy trình, thiết bị đóng cắt điện áp thấp loại rút GCK đã được lắp đặt khắp phòng phân phối điện áp thấp. Cấu hình bao gồm tủ cấp nguồn vào, tủ nối thanh cái, tủ cấp nguồn động cơ MCC (loại có thể kéo ra), tủ bù tụ điện và tủ chiếu sáng, tất cả đều có cấu trúc ngăn kéo mô-đun và thiết kế ngăn độc lập. Thông số kỹ thuật thiết bị chính

Loại tủ: Thiết bị đóng cắt hạ thế GCK

Điện áp định mức: 380V/400V

Điện áp cách điện định mức: 660V

Đặc điểm cấu trúc: Cấu trúc kim loại khép kín hoàn toàn với các ngăn chức năng độc lập (ngăn thanh cái, cáp và ngăn kéo tách biệt)

Chức năng ngăn kéo: Có bốn vị trí—Dịch vụ, Kiểm tra, Ngắt kết nối và Rút tiền—cho phép bảo trì mà không bị gián đoạn nguồn điện và thay thế nhanh chóng bằng các ngăn kéo dự phòng

Xếp hạng bảo vệ: IP30

Kịch bản ứng dụng: Ứng dụng MCC (Trung tâm điều khiển động cơ) xưởng công nghiệp, tải yêu cầu khởi động/dừng thường xuyên và quy trình sản xuất liên tục có độ tin cậy cao

Điểm nổi bật của trang bị thêm

Thiết kế ngăn kéo dạng module: Mỗi mạch điện có một ngăn kéo độc lập, đảm bảo cách ly lẫn nhau và độ an toàn cao.

Khóa liên động kép (điện và cơ): Ngăn chặn hoạt động sai và chèn/rút khi tải, loại bỏ các tai nạn do lỗi của con người.

Thiết kế phân đoạn thanh cái kép với tủ nối thanh cái: Cho phép cấp nguồn theo từng phần, cân bằng tải và cách ly lỗi.

Mạch ngăn kéo dự phòng rộng rãi: Đáp ứng nhu cầu mở rộng thiết bị trong tương lai và sửa đổi quy trình.

Hiệu suất hoạt động sau trang bị thêm

Hiệu quả xử lý lỗi được cải thiện đáng kể: Có thể giải quyết các lỗi mạch đơn bằng cách hoán đổi trực tiếp trong ngăn kéo dự phòng; thời gian sửa chữa khẩn cấp giảm từ 1–2 giờ xuống dưới 5 phút, giảm thiểu đáng kể tổn thất do ngừng hoạt động của dây chuyền sản xuất.

Tăng cường an toàn: Cấu trúc ngăn độc lập ngăn chặn hoàn toàn sự lan truyền lỗi và di chuyển hồ quang, loại bỏ tai nạn ngắn mạch chéo.

Tăng nhiệt độ thiết bị bình thường: Tiếp điểm ổn định tại các tiếp điểm chính của phích cắm; không quá nóng do oxy hóa; hoạt động ổn định trong thời gian tải cao điểm.

Tăng cường khả năng cung cấp điện liên tục: Việc cung cấp điện theo từng phần với khả năng nối thanh cái đảm bảo việc bảo trì trên một bộ phận không làm gián đoạn hoạt động sản xuất của toàn xưởng. Giảm chi phí O&M: Chi phí bảo trì vòng đời 10 năm thấp hơn khoảng 20% ​​so với tủ loại cố định, loại bỏ nhu cầu siết chặt dây buộc thường xuyên hoặc mất điện trên quy mô lớn để bảo trì.

Tóm tắt trường hợp

Tủ kéo GCK phù hợp lý tưởng cho các tình huống liên quan đến sản xuất công nghiệp liên tục, chu kỳ khởi động/dừng thiết bị thường xuyên và nhu cầu cao về độ tin cậy nguồn điện cũng như hiệu quả bảo trì. So với tủ cố định GGD truyền thống, chúng có các ưu điểm như khóa liên động an toàn, cách ly độc lập, thay thế thiết bị nhanh chóng, mở rộng linh hoạt và khả năng cách ly lỗi mạnh mẽ, khiến chúng trở thành lựa chọn ưu tiên cho MCC nhà máy và trang bị thêm cho hệ thống phân phối điện hạ áp công nghiệp.
