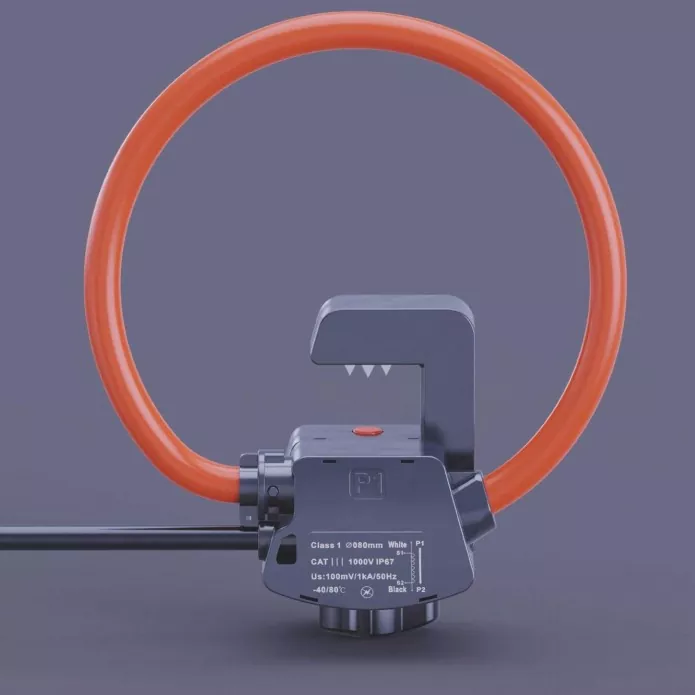

Được chế tạo từ vật liệu cách điện linh hoạt, chịu được thời tiết và vỏ chống nước cấp công nghiệp được gia cố, máy biến dòng cuộn dây kiểu Busbar phù hợp với môi trường khắc nghiệt như tủ phân phối ngoài trời, nhà máy quang điện, trạm sạc xe điện và cơ sở hạ tầng điện ngoài trời của thành phố. Nó hỗ trợ các ứng dụng bao gồm giám sát dòng điện ngoài trời, phân tích mức tiêu thụ năng lượng và đánh giá chất lượng điện năng.
Độ chính xác dẫn đầu thị trường: Độ chính xác loại 0,5 với sai số vị trí tối thiểu và độ nhạy thấp với điện trường bên ngoài; có sẵn ở độ nhạy 22,5 mV/kA, 50 mV/kA và 100 mV/kA.
IP67 được bịt kín hoàn toàn, không thấm nước và chống bụi: Bịt kín chuyên nghiệp tại các điểm thoát ra của vỏ và cáp để bảo vệ khỏi mưa, ngưng tụ và bụi xâm nhập. Nó lý tưởng cho các môi trường khắc nghiệt—chẳng hạn như các địa điểm ngoài trời, đường hầm tiện ích ngầm và nhà xưởng ẩm ướt—đảm bảo không có nước xâm nhập hoặc đoản mạch khi sử dụng ngoài trời lâu dài.
Thiết kế công nghiệp ở nhiệt độ rộng: Hoạt động đáng tin cậy trong phạm vi từ -40°C đến +80°C. Được chế tạo bằng vật liệu và quy trình chịu được nhiệt độ khắc nghiệt, máy biến dòng cuộn dây kiểu thanh cái duy trì hiệu suất ổn định và độ chính xác đo bất chấp những biến động đáng kể về nhiệt độ môi trường, dù trong điều kiện lạnh cóng ở miền Bắc hay điều kiện nóng ẩm ở miền Nam.
Cấu trúc lõi kép để lắp đặt trực tiếp, nhanh chóng: Thiết kế mở khóa nhanh cho phép một người lắp đặt tại chỗ mà không cần sửa đổi hệ thống dây điện hiện có hoặc yêu cầu mất điện. Nó đặc biệt phù hợp để nâng cấp thiết bị phân phối ngoài trời cũ, giúp rút ngắn thời gian của dự án và giảm chi phí xây dựng.
Cuộn dây linh hoạt cho các tình huống lắp đặt phức tạp: Thân cuộn dây có độ linh hoạt nhẹ, cho phép nó vừa với các dây cáp tròn, thanh cái hình chữ nhật và dây dẫn không đều. Đó là lý tưởng cho không gian tủ nhỏ gọn và bố trí hệ thống dây điện dày đặc, khắc phục các hạn chế lắp đặt liên quan đến máy biến dòng cứng truyền thống.
Hệ thống PV ngoài trời: Giám sát dòng điện ở phía AC/DC của hộp tổ hợp PV, bộ biến tần chuỗi và trạm biến áp kiểu hộp ngoài trời.
Cọc sạc năng lượng mới: Phát hiện và đo dòng điện cho cọc sạc DC/AC ngoài trời và mạch phân phối trạm sạc.
Phân phối điện ngoài trời thành phố: Giám sát trực tuyến các tủ điều khiển đèn đường, thiết bị chính vòng ngoài trời (RMU) và hệ thống phân phối điện trong các đường hầm tiện ích dưới lòng đất.
Thiết bị công nghiệp ngoài trời: Vận hành giám sát dòng điện và cảnh báo sớm sự cố cho quạt ngoài trời, máy bơm nước, máy nén trong các khu công nghiệp.
Trạm lưu trữ năng lượng: Thu thập dòng sạc/xả cho tủ lưu trữ năng lượng ngoài trời và cụm pin.
Vận hành & Bảo trì Nguồn điện tại hiện trường: Đo lường di động để kiểm tra tạm thời, khắc phục sự cố và kiểm tra tải trên đường dây ngoài trời.
Môi trường ẩm ướt/ăn mòn: Phát hiện dòng điện cho thiết bị phân phối điện tại nhà máy nước, nhà máy xử lý nước thải và các cơ sở ven biển.
Tên dự án: Nâng cấp và trang bị thêm giám sát trạng thái phân phối điện hạ thế cho khu tiện ích điện của đường hầm tiện ích ngầm Sangtiandao, Khu công nghiệp Tô Châu.
Vị trí dự án: Đường hầm tiện ích ngầm trong Vành đai Đổi mới Khoa học & Công nghệ Sangtiandao, Khu công nghiệp Tô Châu, tỉnh Giang Tô.
Ngày hoàn thành trang bị thêm: tháng 5 năm 2024.
Sản phẩm được sử dụng: Cuộn dây Rogowski lõi chia nhiệt độ rộng φ80mm IP67.
Đường hầm tiện ích ngầm Sangtiandao là dự án cơ sở hạ tầng thành phố quan trọng tại Khu công nghiệp Tô Châu. Trải dài khoảng 8,6 km, đường hầm có các ngăn riêng biệt dành cho các tiện ích điện, tiện ích chung và đường ống dẫn khí đốt. Khoang tiện ích điện cung cấp điện cho các hệ thống quan trọng—bao gồm hệ thống chiếu sáng, thông gió, phòng cháy chữa cháy, giám sát môi trường và sơ tán khẩn cấp—được phân loại là "Tải cấp 1" với yêu cầu cực kỳ cao về độ tin cậy của nguồn điện.
Môi trường dưới lòng đất trong đường hầm duy trì độ ẩm tương đối trên 92% quanh năm, với sự tích tụ nước ngắn hạn cục bộ xảy ra trong mùa mưa. Máy biến dòng ban đầu (có định mức IP40) đã hoạt động được ba năm; trong thời gian này, 12 thiết bị bị ăn mòn thiết bị đầu cuối và điện trở cách điện bị suy giảm, trong khi hai thiết bị gặp vấn đề bất thường trong việc thu tín hiệu do ngưng tụ và nước xâm nhập, gây ra rủi ro an toàn nghiêm trọng. Hơn nữa, do phân loại phụ tải cao, việc cắt điện kéo dài để trang bị thêm là không khả thi, khiến các phương pháp lắp đặt máy biến dòng truyền thống khó thực hiện. Sau khi đánh giá rộng rãi, dự án đã chọn cuộn dây Rogowski lõi kép, linh hoạt, được xếp hạng IP67 làm thành phần cảm biến dòng lõi, cho phép nâng cấp hệ thống giám sát trên tất cả các mạch mà không yêu cầu mất điện.
Môi trường ngầm có độ ẩm cao, dễ thấm nước; thiết bị tiêu chuẩn thiếu sự bảo vệ đầy đủ. Đường hầm tiện ích ngầm là một không gian hạn chế có đặc điểm là độ ẩm cao và ngưng tụ nghiêm trọng, với những đoạn trũng thấp dễ bị tích tụ nước tạm thời trong mùa mưa. Máy biến dòng tiêu chuẩn (CT) thường chỉ cung cấp mức bảo vệ IP40; khả năng bịt kín kém của chúng cho phép hơi ẩm và hơi nước xâm nhập vào vỏ, dẫn đến ăn mòn cuộn dây, suy giảm chất cách điện và làm lệch tín hiệu. Với tuổi thọ trung bình dưới ba năm, việc thay thế thường xuyên sẽ làm tăng chi phí và gây nguy cơ mất điện.
Hạn chế cung cấp điện cấp 1; các vấn đề tuân thủ liên quan đến trang bị thêm sau khi ngừng hoạt động. Nguồn điện trong khoang điện của đường hầm tiện ích hỗ trợ các hệ thống an toàn quan trọng—chẳng hạn như chữa cháy, thông gió và giám sát—phân loại nó là phụ tải Cấp 1, nơi cấm ngừng hoạt động liên quan đến bảo trì ngoại trừ trong những trường hợp cực kỳ khẩn cấp. CT lõi rắn truyền thống yêu cầu cắt cáp hoặc tháo dỡ thanh cái trong quá trình lắp đặt, vi phạm các tiêu chuẩn quản lý vận hành và gây ra rủi ro an toàn đáng kể; do đó, những đề xuất như vậy không đảm bảo được sự chấp thuận ngay từ đầu.
Không gian chật hẹp và hệ thống cáp dày đặc; khó khăn khi lắp đặt với CT cứng. Máng cáp bên trong ngăn điện được bố trí chặt chẽ, lối đi rộng chưa đến 1m. Cáp nguồn có tiết diện lớn có bán kính uốn lớn, không đủ không gian làm việc cho các CT lõi kép cứng nhắc; việc lắp đặt hầu như không thể thực hiện được đối với các mạch nằm ở các góc hoặc có hệ thống cáp xếp chồng lên nhau. Việc tổ chức lại các tuyến cáp sẽ làm tăng khối lượng công việc cũng như rủi ro về an toàn theo cấp số nhân.
Chi phí kiểm tra thủ công cao; sự chậm trễ đáng kể trong việc phát hiện và giải quyết lỗi. Các đường hầm tiện ích bao phủ khoảng cách rộng lớn với các điểm giám sát phân tán rộng rãi; một vòng kiểm tra duy nhất cần hơn bốn giờ. Các mối nguy hiểm như dòng điện bất thường hoặc quá tải mạch chỉ được phát hiện trong quá trình kiểm tra hàng tháng, dẫn đến phản hồi chậm trễ. Các sự cố trước đây bao gồm tình trạng quá tải và quá nhiệt mạch không được phát hiện, làm tăng tốc độ lão hóa của cách điện cáp. III. Cấu hình thiết bị và thiết kế hệ thống
Để giải quyết các yêu cầu cốt lõi của các đường hầm tiện ích dưới lòng đất—đặc biệt là độ ẩm cao/nước đọng, không bị gián đoạn nguồn điện, không gian hạn chế và vận hành & bảo trì từ xa—dự án sử dụng cuộn dây Rogowski lõi kép, nhiệt độ rộng, tiêu chuẩn IP67 φ80mm kết hợp với thiết bị đầu cuối thu thập dữ liệu chống thấm nước. Dữ liệu được truyền qua mạng vòng của đường hầm đến trung tâm giám sát bề mặt, cho phép giám sát dòng điện trực tuyến, theo thời gian thực trên tất cả các mạch.
IP67 bảo vệ kín hoàn toàn; giải quyết hiệu quả các vấn đề về độ ẩm và sự xâm nhập của nước. Vỏ thiết bị sử dụng hàn siêu âm để bịt kín, có lớp chống thấm tăng cường ở các đầu cắm cáp, đạt được xếp hạng tổng thể IP67. Điều này đảm bảo hoạt động ổn định trong môi trường có độ ẩm tương đối 100% và ngưng tụ, cũng như trong thời gian ngâm ngắn trong nước đọng. Sau khi triển khai, hệ thống đã chịu được mùa "Meiyu" (mưa mận) năm 2024 của Tô Châu và những cơn mưa xối xả vào mùa hè; mặc dù nước tích tụ nhiều lần ở các đoạn đường hầm thấp, nhưng không có thiết bị nào gặp phải hiện tượng nước xâm nhập, ăn mòn hoặc tín hiệu bất thường.
Cài đặt trực tiếp đảm bảo không bị gián đoạn nguồn điện và an toàn cho các tải quan trọng. Tất cả 64 tổ máy đã được lắp đặt và vận hành trong khi hệ thống vẫn được cấp điện. Việc thi công không làm gián đoạn việc cung cấp điện cho khoang điện hoặc ảnh hưởng đến hoạt động của các hệ thống an toàn như chữa cháy, thông gió và giám sát. Điều này hoàn toàn tuân thủ các tiêu chuẩn quản lý đối với tải đường hầm tiện ích quan trọng đồng thời loại bỏ các rủi ro về an toàn và tuân thủ liên quan đến mất điện.
Cấu trúc linh hoạt thích ứng với không gian hạn chế; hiệu quả lắp đặt tăng gấp đôi. Các cuộn dây linh hoạt có thể uốn cong dễ dàng, cho phép lắp đặt đơn giản ngay cả trong các lối đi hẹp và các khay cáp dày đặc. Thời gian lắp đặt trung bình cho mỗi thiết bị chỉ là 5 phút—hiệu quả hơn gấp đôi so với việc lắp đặt các máy biến dòng cứng truyền thống. Tất cả 64 tổ máy đã được lắp đặt chỉ trong ba ngày, giảm đáng kể thời gian làm việc trong không gian hạn chế dưới lòng đất và giảm rủi ro về an toàn xây dựng.
Hiệu suất ổn định ở nhiệt độ rộng mà không bị trôi; có khả năng thích nghi cao với môi trường dưới lòng đất. Bằng cách sử dụng công nghệ bịt kín và cuộn dây chịu nhiệt độ cao/thấp, hệ thống này duy trì độ chính xác đo lường Loại 1 trong môi trường ngầm ẩm ướt, mát mẻ liên tục. Nó không có hiện tượng trôi nhiệt hoặc trễ từ, mang lại độ ổn định dữ liệu vượt trội hơn nhiều so với các máy biến áp thông thường. Giám sát từ xa thay thế việc kiểm tra thủ công, giảm đáng kể chi phí O&M. Dữ liệu hiện tại được tải lên trung tâm giám sát trên mặt đất theo thời gian thực, cho phép nhân viên O&M theo dõi trạng thái vận hành của toàn bộ mạch điện mà không cần đi vào đường hầm tiện ích, đồng thời các cảnh báo bật lên tự động thông báo cho họ về những điều bất thường. Tần suất kiểm tra đường hầm đã giảm từ hai lần một tháng xuống còn một lần mỗi quý, chi phí nhân công O&M giảm 60% và thời gian phản hồi sự cố trung bình giảm từ hai giờ xuống còn năm phút.
Không có lỗi thiết bị và khả năng bảo vệ tuân thủ. Tính đến tháng 1/2025, có 64 đơn vị đã hoạt động ổn định được 8 tháng. Chịu đựng được nhiều thách thức môi trường khác nhau—bao gồm ngưng tụ trong mùa mưa, tích tụ nước từ các cơn bão lớn và nhiệt độ mùa đông thấp—không có trường hợp nào bị nước xâm nhập, ăn mòn hoặc lệch tín hiệu. Tỷ lệ toàn vẹn của thiết bị ở mức 100% và tuổi thọ sử dụng dự kiến vượt quá tám năm, vượt xa tuổi thọ trung bình ba năm của thiết bị gốc.
Không mất điện, không rủi ro và chấp nhận tuân thủ thành công. Quá trình lắp đặt đã hoàn tất mà không xảy ra bất kỳ sự cố mất điện hay ảnh hưởng nào đến hoạt động an toàn của đường hầm tiện ích. Dự án đã vượt qua cuộc kiểm tra nghiệm thu chuyên ngành của cơ quan quản lý đường hầm tiện ích Khu công nghiệp Tô Châu trong lần thử đầu tiên, trở thành dự án kiểu mẫu về việc trang bị thêm hệ thống phân phối điện thông minh cho các đường hầm tiện ích ngầm trong khu công nghiệp.
Cải thiện đáng kể hiệu quả O&M và chủ động xử lý các mối nguy hiểm về an toàn. Giám sát từ xa theo thời gian thực cho phép tự động cảnh báo sớm các hiện tượng bất thường như quá tải, điều kiện dòng điện yếu và mất cân bằng ba pha. Kể từ khi vận hành thử, ba trường hợp tiếp xúc kém ở đầu cuối mạch đã được xác định và khắc phục trước khi dẫn đến hỏng hóc, ngăn chặn hiệu quả các sự cố an toàn như cáp quá nóng và hư hỏng lớp cách điện.
Giảm tổng chi phí vòng đời. Mặc dù chi phí mua sắm trên mỗi thiết bị cao hơn một chút so với máy biến dòng tiêu chuẩn nhưng tổng chi phí vòng đời của dự án thấp hơn 45% so với các giải pháp truyền thống—nhờ tuổi thọ dài hơn, chi phí vận hành và bảo dưỡng và thay thế thấp hơn cũng như lợi thế của việc lắp đặt không mất điện—cho thấy những lợi ích kinh tế đáng kể.
Máy biến dòng cuộn dây loại thanh cái IP67 phù hợp lý tưởng cho các môi trường phân phối điện chuyên dụng—chẳng hạn như đường hầm tiện ích ngầm, nhà máy xử lý nước thải và trạm biến áp ngầm—có đặc điểm là độ ẩm cao, nguy cơ tích tụ nước và không gian hạn chế. Về cơ bản, nó giải quyết được ba điểm yếu chính của ngành liên quan đến máy biến áp truyền thống: khả năng bảo vệ không đầy đủ, yêu cầu mất điện trong quá trình lắp đặt và hạn chế về không gian. Cho phép nâng cấp giám sát trực tuyến các hệ thống phân phối điện với chi phí lắp đặt tối thiểu và gián đoạn vận hành không đáng kể, nó đóng vai trò là giải pháp có độ tin cậy cao để trang bị thêm hệ thống phân phối điện thông minh trong cơ sở hạ tầng đô thị ngầm và môi trường công nghiệp ẩm ướt.
