Hộp kết hợp PV

Hộp kết hợp PV là thành phần cốt lõi ở phía DC của các nhà máy quang điện. Nó chủ yếu được sử dụng để tổng hợp dòng điện một chiều từ nhiều chuỗi mô-đun quang điện và xuất chúng đến các tủ phân phối DC và bộ biến tần, giúp đơn giản hóa một cách hiệu quả hệ thống dây điện phức tạp tại chỗ và giảm chi phí xây dựng.

Có cả phiên bản thông minh và phiên bản tiêu chuẩn (không thông minh), sản phẩm tích hợp nhiều tính năng an toàn như bảo vệ cầu chì, bảo vệ chống sét lan truyền và bảo vệ nối đất. Kết hợp với vỏ ngoài được tiêu chuẩn hóa ngoài trời và hệ thống giám sát thông minh, nó phù hợp để vận hành ngoài trời trong các nhà máy điện PV phân tán và gắn trên mặt đất quy mô lớn đến trung bình, mang lại sự ổn định về cấu trúc, dễ bảo trì và khả năng thích ứng cao.

Nguyên tắc kết cấu

Hộp kết hợp PV này hỗ trợ đầu vào DC từ tối đa 24 chuỗi mô-đun PV, tổng hợp nhiều nguồn DC phân tán thành một hoặc nhiều đầu ra tập trung. Điều này giúp đơn giản hóa đáng kể hệ thống dây điện ngược dòng giữa mảng PV và tủ phân phối biến tần/DC, giảm sự lộn xộn của hệ thống dây điện tại chỗ và cải thiện tổ chức tổng thể cũng như sự gọn gàng của nhà máy điện PV.

Phân loại sản phẩm

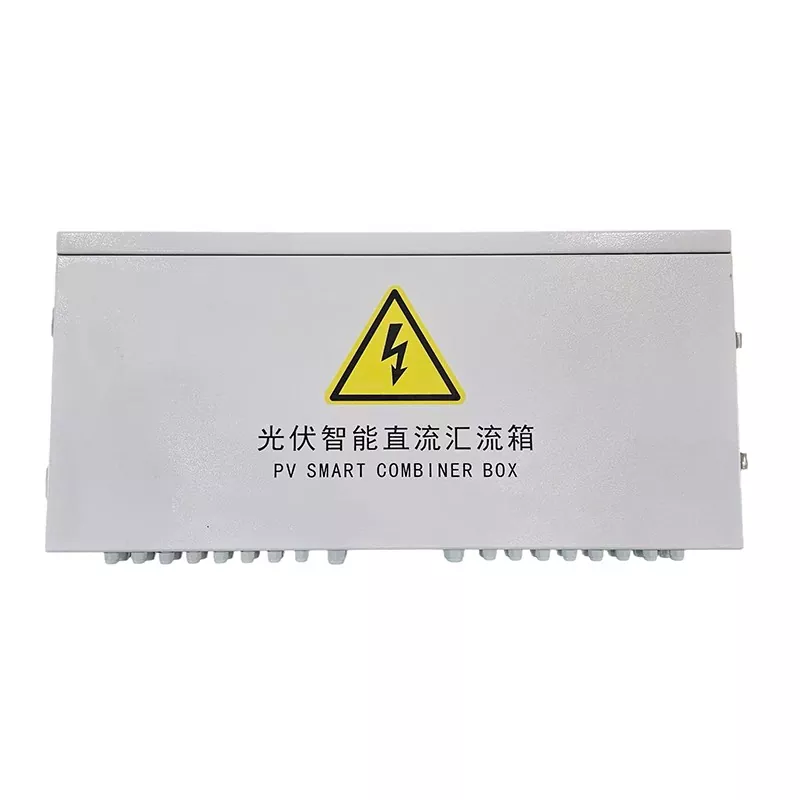

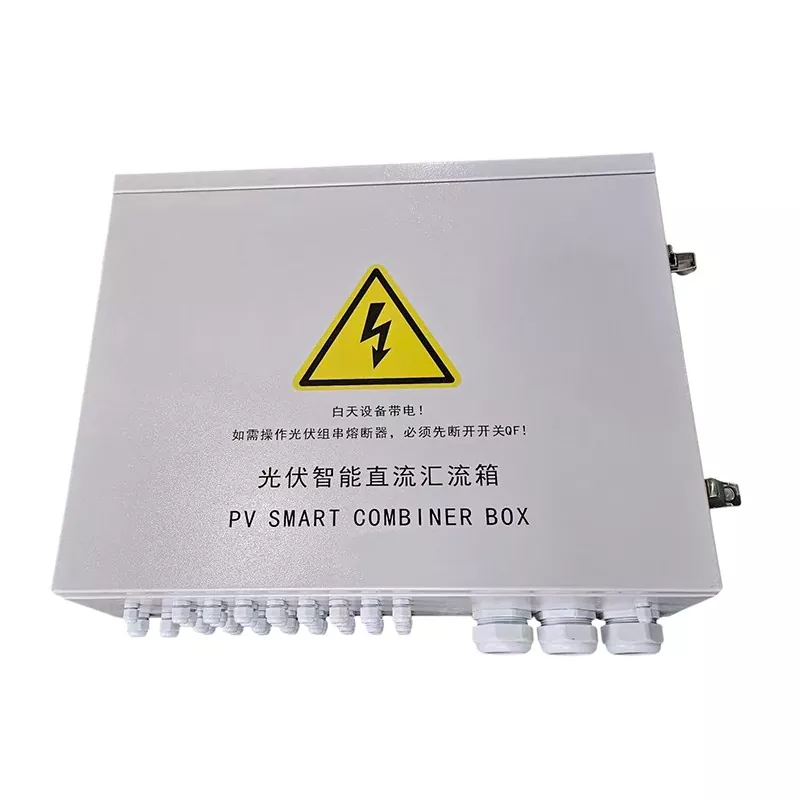

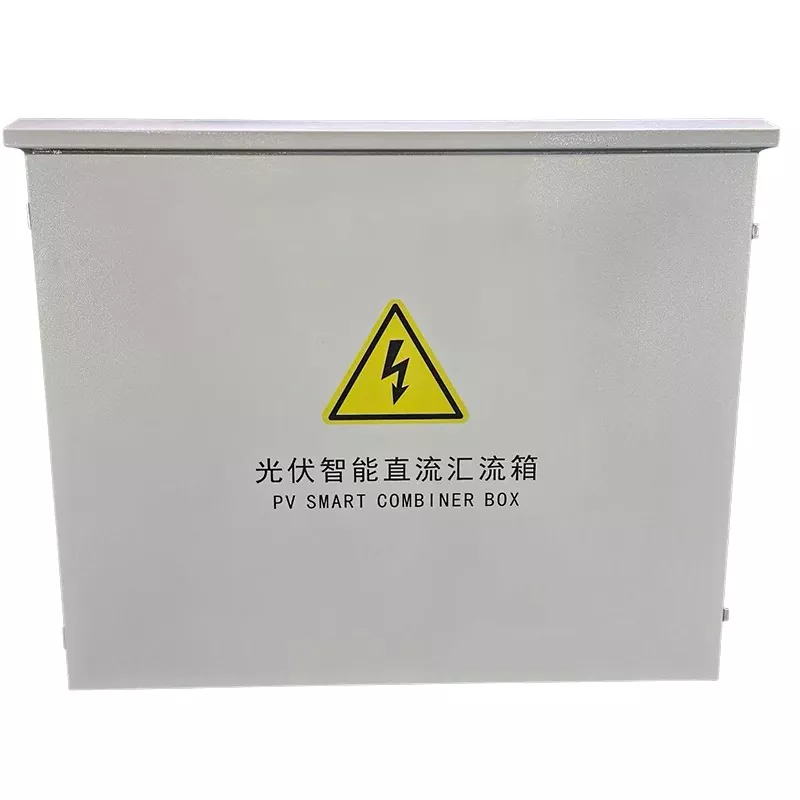

Thiết bị được phân loại thành loại thông minh và không thông minh để đáp ứng các ngân sách dự án và tiêu chuẩn O&M khác nhau. Các mô hình không thông minh tập trung vào việc kết hợp chuỗi cơ bản và bảo vệ an toàn, khiến chúng phù hợp với các dự án PV tiêu chuẩn. Các mô hình thông minh có các bộ giám sát chuyên dụng có khả năng thu thập dữ liệu toàn diện và giám sát trạng thái thiết bị, khiến chúng trở nên lý tưởng cho các nhà máy điện PV thông minh.

Nhiều biện pháp bảo vệ điện

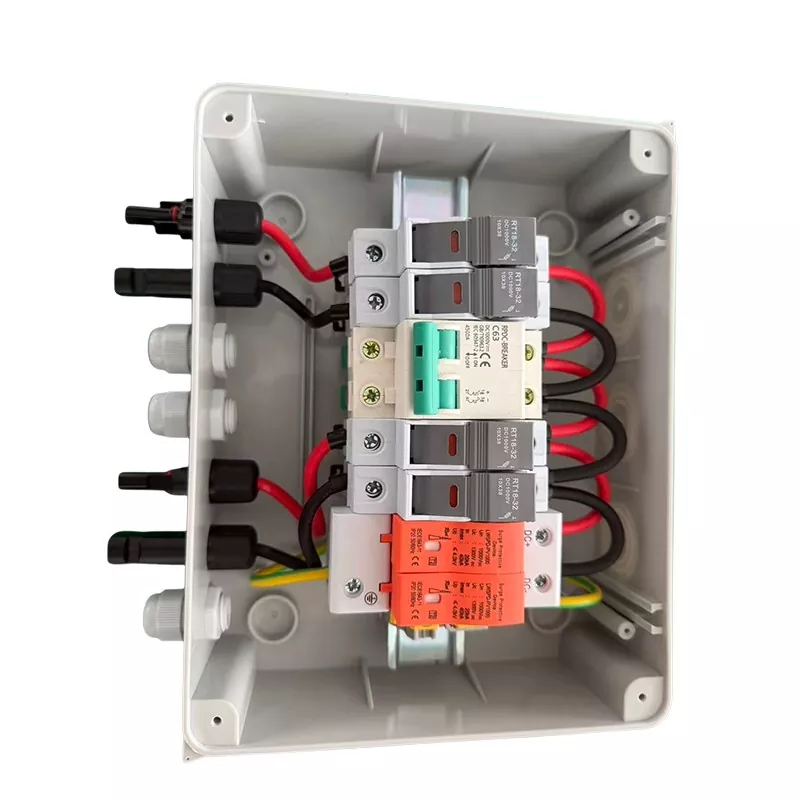

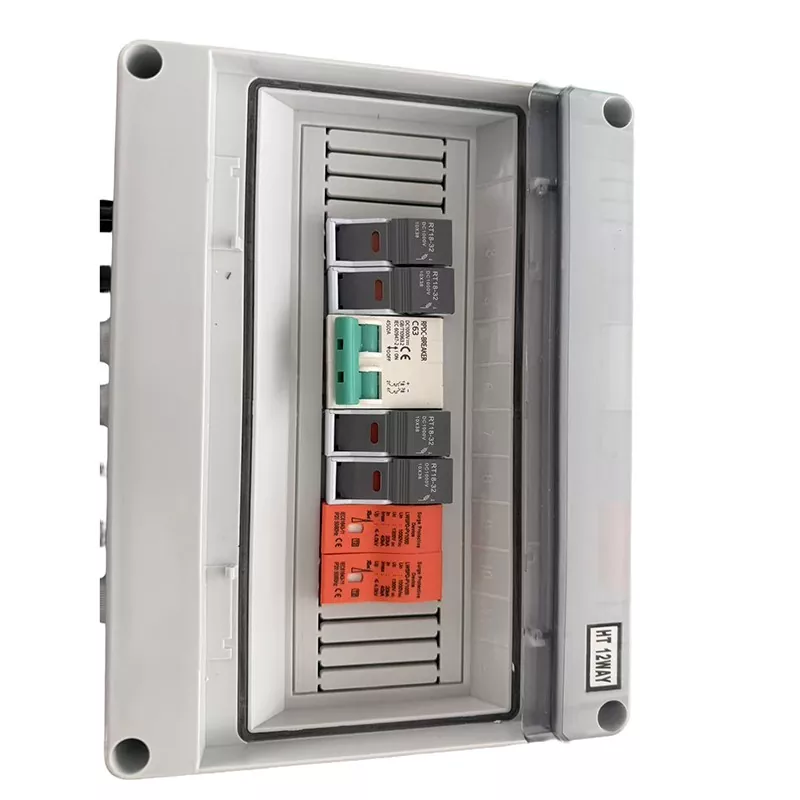

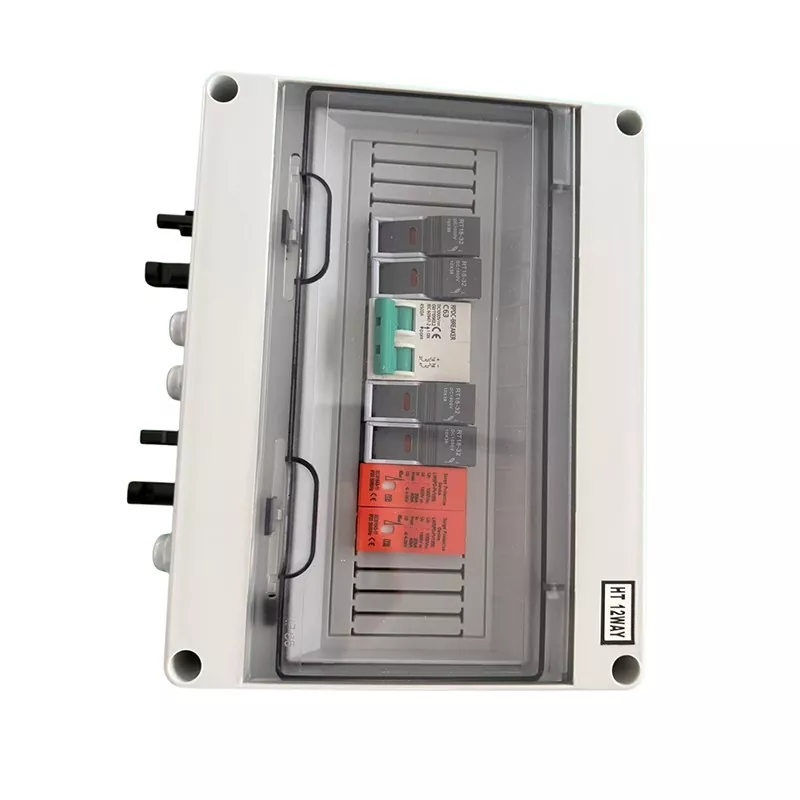

1. Bảo vệ cầu chì chuỗi riêng lẻ: Cả cực dương và cực âm của mỗi chuỗi quang điện đều được trang bị cầu chì quang điện chuyên dụng và giá đỡ cầu chì phù hợp. Trong trường hợp xảy ra lỗi ở một dây đơn, cầu chì sẽ cách ly mạch điện nhanh chóng, ngăn chặn lỗi lan ra toàn bộ dây hoặc toàn bộ nhà máy; điều này cũng làm giảm chi phí thay thế và đảm bảo an toàn cho nhân viên O&M trong quá trình bảo trì.

2. Bảo vệ toàn diện phía thanh cái: Phía đầu ra đạt tiêu chuẩn với cầu dao và thiết bị bảo vệ chống đột biến điện áp cao (SPD). Cùng với hệ thống nối đất chắc chắn, nó cung cấp khả năng bảo vệ ngắn mạch, quá điện áp, chống sét và sự cố chạm đất, giải quyết toàn diện các mối nguy hiểm về điện phổ biến ở phía DC.

Khả năng tương thích điện áp cao

1. Bảo vệ chống sốc điện áp cao: Hộp kết hợp PV có SPD điện áp cao tích hợp được thiết kế dành riêng cho các ứng dụng PV. Với điện áp hoạt động liên tục (thanh cái nối đất) lên tới 1000 VDC, nó xử lý đáng tin cậy các xung điện đột ngột và xung đột biến quá điện áp trong hệ thống PV điện áp cao, đáp ứng yêu cầu của các nhà máy điện nối lưới điện áp cao.

2. Khả năng tương thích của hệ thống điện áp cao: Mô-đun nguồn điện bên trong hỗ trợ điện áp đầu vào PV lên đến 1000 VDC và tương thích với các hệ thống mô-đun PV điện áp cao chính thống. Tính linh hoạt cao của nó cho phép nó được sử dụng trong phần lớn các dự án PV phân tán và tập trung.

Thu thập và giám sát dữ liệu thông minh

1. Thu thập dữ liệu có độ chính xác cao: Các mô hình thông minh được trang bị mô-đun cảm biến DC CT (Máy biến dòng) để giám sát thời gian thực về dòng điện trong dây, điện áp thanh cái và nhiệt độ vỏ bên trong. Chúng cũng tự động phát hiện trạng thái hoạt động của SPD và cầu dao, đảm bảo thu thập dữ liệu ổn định và chính xác.

2. Chức năng hiển thị cục bộ: Thiết bị có màn hình hiển thị kỹ thuật số, cho phép xem tại chỗ dòng điện dây, điện áp thanh cái, nhiệt độ vỏ, nguồn hệ thống, địa chỉ thiết bị và trạng thái thành phần. Điều này cho phép xác minh tại chỗ hoạt động của thiết bị mà không cần hệ thống giám sát phụ trợ.

3. Định vị và cảnh báo lỗi: Hỗ trợ cảnh báo lỗi tự động và định vị lỗi cục bộ chính xác, giúp nhân viên O&M nhanh chóng xác định các điểm bất thường, giảm thời gian khắc phục sự cố và nâng cao hiệu quả vận hành của nhà máy điện PV.

Khả năng giao tiếp cấp công nghiệp

1. Giao thức truyền thông tiêu chuẩn: Đạt tiêu chuẩn với giao diện RS485 và hỗ trợ giao thức MODBUS-RTU phổ quát. Nó cho phép tích hợp ổn định với các nền tảng giám sát nhà máy điện PV để tải lên dữ liệu, tải xuống thông số và vận hành thử từ xa.

2. Bảo vệ chống đột biến thứ cấp cho các giao diện: Tất cả các giao diện truyền thông bên ngoài đều có cấu trúc bảo vệ đột biến độc lập để ngăn chặn tình trạng rớt đường truyền hoặc hỏng thiết bị do sét đánh ngoài trời và nhiễu đột biến, đảm bảo truyền dữ liệu ổn định, lâu dài.

Chế độ cung cấp năng lượng kép

1. Chế độ cấp nguồn bên ngoài: Hỗ trợ đầu vào nguồn điện bên ngoài 220V AC/DC, giúp Hộp kết hợp PV phù hợp với các tình huống không có điện áp PV—chẳng hạn như thời gian không có ánh sáng mặt trời hoặc bảo trì ở chế độ chờ—do đó đảm bảo giám sát trực tuyến liên tục.

2. Chế độ tự cấp nguồn cho PV: Có thể hoạt động trực tiếp bằng cách sử dụng điện áp từ mảng PV, loại bỏ nhu cầu sử dụng cáp nguồn riêng; điều này làm giảm đáng kể chi phí vật liệu và nhân công đồng thời đơn giản hóa hệ thống dây điện tại chỗ.

Thiết kế bảo vệ toàn diện IP65

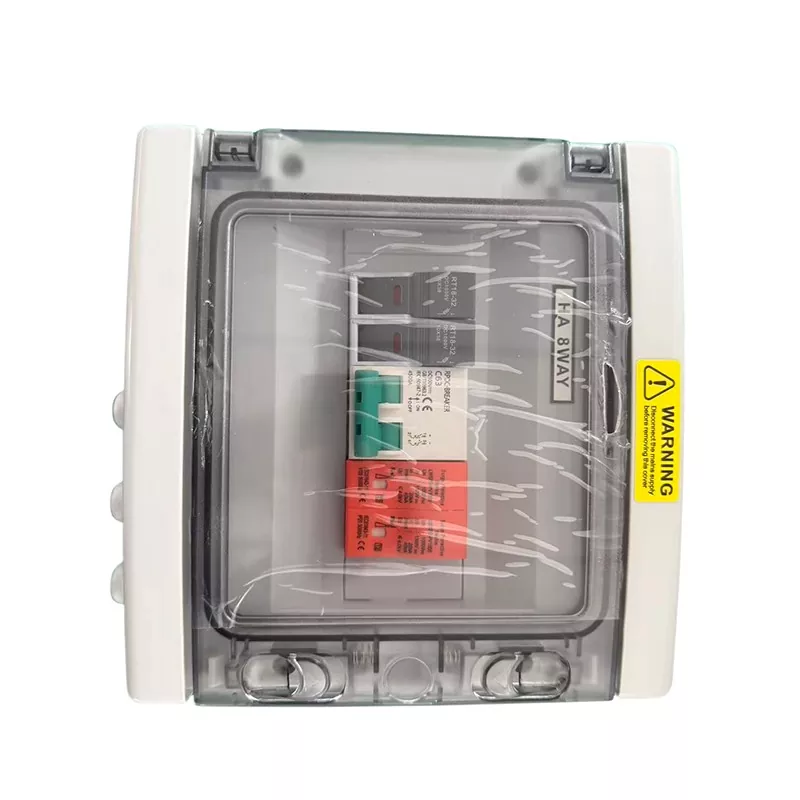

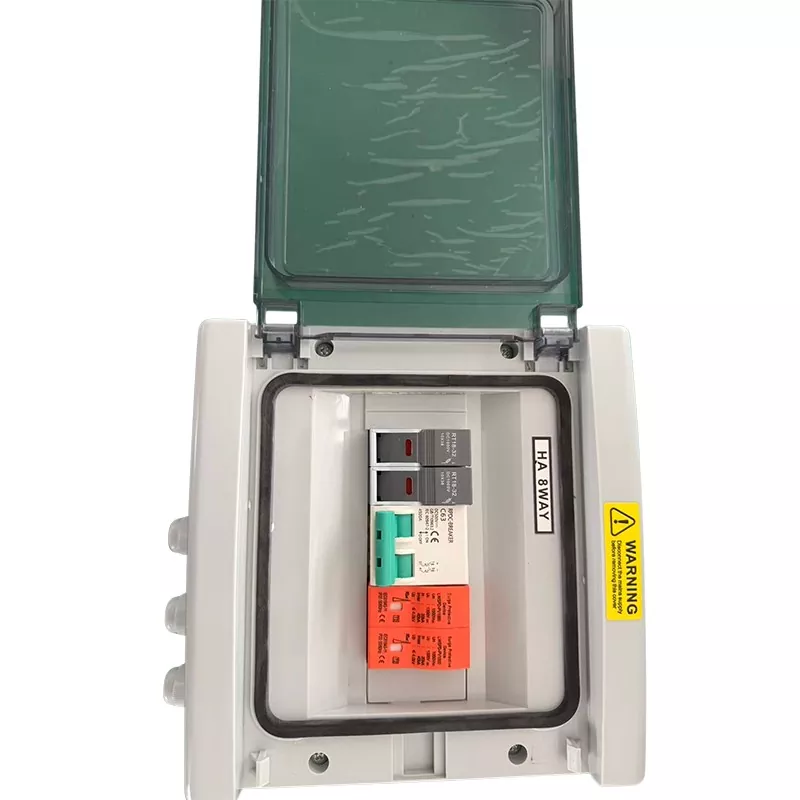

1. Bảo vệ Tiêu chuẩn Cao: Có xếp hạng bảo vệ chống xâm nhập theo tiêu chuẩn IP65, có khả năng chống nước, bụi, rỉ sét và phun muối; nó chịu được các điều kiện môi trường khắc nghiệt như mưa lớn, tích tụ bụi, ăn mòn do độ ẩm và phun muối ven biển.

2. Cấu trúc sẵn sàng ngoài trời: Được thiết kế để lắp đặt treo tường an toàn với kích thước nhỏ gọn; bên trong có hệ thống dây điện tổ chức và cấu trúc hợp lý, dẫn đến tỷ lệ hỏng hóc thấp và tạo điều kiện dễ dàng bảo trì và thay thế linh kiện.

Dịch vụ tùy biến

1. Sản xuất chất lượng được tiêu chuẩn hóa: Là nhà sản xuất và cung cấp hộp kết hợp PV chuyên nghiệp của Trung Quốc, Junray Electrical tuân thủ các tiêu chuẩn nghiêm ngặt của ngành, sử dụng các thành phần cốt lõi đáng tin cậy để đảm bảo hoạt động ổn định, lâu dài.

2. Tùy chỉnh đa chiều: Cấu trúc, cấu hình, chức năng hiển thị và thông số liên lạc của vỏ bọc có thể được điều chỉnh theo yêu cầu cụ thể của dự án; điều này cho phép điều chỉnh chính xác với nhu cầu lắp đặt và vận hành bảo trì riêng của các dự án quang điện khác nhau mà không ảnh hưởng đến hiệu suất an toàn cốt lõi.

Kịch bản ứng dụng

1. Nhà máy điện PV đặt trên mặt đất quy mô lớn: Đáp ứng các yêu cầu về kết hợp và bảo vệ dòng điện trong các mảng PV tập trung, công suất cao.

2. PV phân phối thương mại và công nghiệp: Thích hợp cho hệ thống PV trên mái nhà xưởng và tòa nhà thương mại.

3. Dự án PV trong môi trường đầy thách thức: Có khả năng hoạt động trong điều kiện ngoài trời khắc nghiệt, bao gồm địa hình đồi núi, sa mạc và vùng ven biển có lượng muối phun cao.

Thông số kỹ thuật

Nghiên cứu trường hợp thực tế

Nghiên cứu điển hình 1: Dự án điện mặt trời trên mái nhà cho một nhà máy dược phẩm ở Slovakia

Một công ty dược phẩm lớn ở địa phương ở Slovakia vận hành xưởng sản xuất 24/7, đòi hỏi độ tin cậy cung cấp điện cực cao. Để phù hợp với mục tiêu trung hòa carbon của EU và giảm chi phí điện công nghiệp cao, công ty đã quyết định lắp đặt hệ thống quang điện phân tán trên mái nhà của ba cơ sở sản xuất.

Chi tiết cấu hình hộp kết hợp PV

Model: DC 1000V thông minh JY-PV-16 kênh

Đầu vào trên mỗi đơn vị: 16 chuỗi mô-đun PV (20A mỗi chuỗi)

Bộ ngắt mạch đầu ra: Bộ ngắt mạch 125A DC (dành riêng cho PV)

Xếp hạng chống sét: Bảo vệ đột biến DC loại II 40kA

Chức năng giám sát: Thu thập dòng điện độc lập 16 kênh + điện áp thanh cái + nhiệt độ vỏ bên trong

Kết quả dự án

Sản lượng điện hàng năm: Khoảng. 950.000 kWh (đáp ứng 35% nhu cầu điện sản xuất của nhà máy)

Lợi tức đầu tư (ROI): Dự kiến ​​thu hồi toàn bộ vốn đầu tư sau 6,2 năm

Dữ liệu vận hành: Tính đến tháng 5 năm 2026, hộp tổ hợp hoạt động 100% và không có lỗi nào

Giảm lượng carbon: Lượng khí thải CO₂ hàng năm giảm khoảng 670 tấn

Nghiên cứu điển hình 2: Dự án điện mặt trời tạm thời tại một công trường xây dựng trong Khu công nghiệp Singapore

Theo chính sách PV bắt buộc của Singapore, các tòa nhà công nghiệp có diện tích mái từ 800 m2 trở lên phải lắp đặt hệ thống PV. Dự án này liên quan đến địa điểm xây dựng một khu phức hợp thương mại lớn; Việc cung cấp điện tạm thời trong quá trình xây dựng đã được lên kế hoạch song song với hệ thống PV cố định của tòa nhà, sử dụng phương pháp xây dựng "tạm thời trước, lâu dài sau".

Chi tiết cấu hình hộp kết hợp PV

Model: Loại tiêu chuẩn mạch PV-12 (DC 1000V)

Khả năng thích ứng với môi trường: Nhiệt độ hoạt động -25°C đến +85°C; độ ẩm 95% (không ngưng tụ)

Lắp đặt: Gắn tường hoặc gắn cột cho mục đích kép; thích hợp cho việc cài đặt trang web tạm thời

Tính năng an toàn: Chỉ báo mạch điện, khóa cửa và cơ chế chống hoạt động sai

Kết quả dự án

Cung cấp điện thi công: Đáp ứng 100% nhu cầu điện cho văn phòng và khu sinh hoạt trên công trường

Tiết kiệm chi phí: Tiết kiệm khoảng 12.000 SGD chi phí điện hàng tháng so với máy phát điện diesel

Di dời & Tái sử dụng: Sau khi hoàn thành Giai đoạn 1, 32 hộp kết hợp đã được di dời thành công đến địa điểm Giai đoạn 2 để tiếp tục sử dụng

Chứng nhận Công trình Xanh: Góp phần giúp dự án đạt chứng nhận BCA Green Mark Platinum
